便携式手提设备设计方案：475-便携式手提RapidIO协议光纤发包测试仪

便携式手提RapidIO协议光纤发包测试仪

一、平台简介

便携式手提RapidIO 协议光纤发包仪，以RapidIO收发卡和X86主板为基础，构建便携式的手提设备。

RapidIO收发卡是以KU060 PCIeX4的双路QSFP+光纤收发卡，支持双路RapidIOX4数据的收发设计。

平台默认操作系统为win7 64位系统；具备丰富的外设接口，如VGA、HDMI、千兆网口、USB2.0/3.0以及方便的JTAG调试口；平台存储为8G内存、256G固态硬盘，具备高速数据读写能力，可满足大多数应用场景。屏幕为触摸显示屏。

二 主板配置详细说明：

一、机箱
材料	铝合金内部个别承重件为镀锌板
表面工艺	整体氧化外表面喷粉（军绿色）
尺寸	270x110x200（mm）（W×H×D）
整机重量
供电	+12V
散热方式	风冷散热

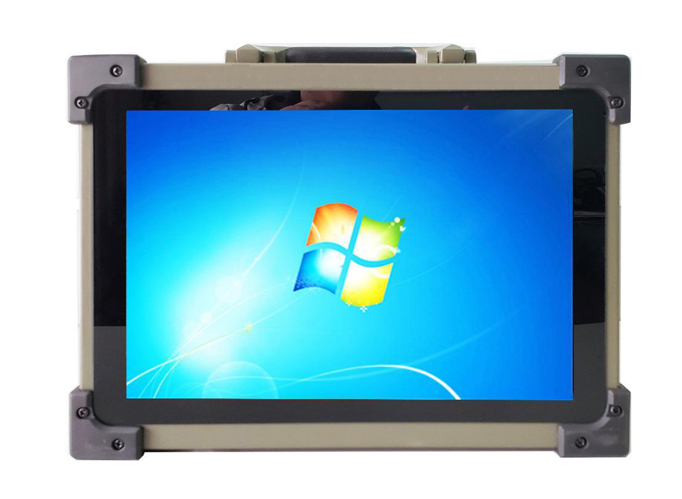

二、触摸屏
规格	10.1寸液晶电容触摸屏

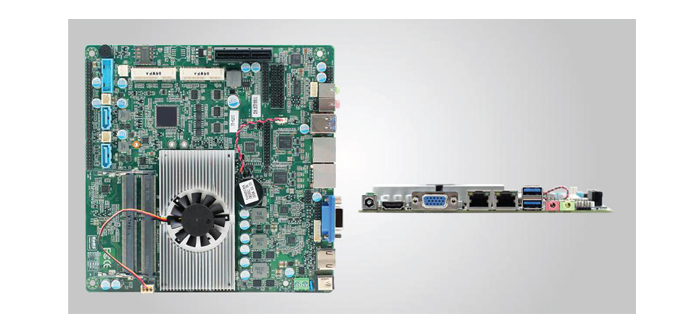

三、主板
外设接口	VGA, HDMI, LVDS/EDP 支持同步/异步双显功能；6个USB（其中1 个USB3.0，2个板载插针）；6COM RS-232, COM3 可设置成RS485；双Intel PCI-E总线千兆网卡；1 个MINI PCIE 扩展, 1 个PCIE x4 扩展
电源	DC 12V输入
处理器	Intel Core第七代Kaby lake-U Soc i3/i5/i7 处理器（目前为i3）
操作系统	支持windows 8;Windows 7等（预装Windows7系统）
内存	1个笔记本内存插槽,支持DDR3/L 1066/1333/1600MHz 最大至8GB（预装8G内存条）；1×SATA 3.0,1×mSATA2.0固态硬盘接口（预装三星msata 512G SSD硬盘:读：510MB/s，写：393MB/s）
工作温度	-15~60℃
存储温度	-40~75℃
环境湿度	0~90% 空气湿度,无冷凝
防尘防水	独特的前面板设计，使整机结构坚固可靠，美观时尚。能符合绝大多数应用环境的防尘防水要求。
WIFI无线网络	该系列平板电脑可以外接WIFI无线网卡或者网线连接
其他	可安装打印机、办公软件、媒体播放器等
产品定制	可根据需求定制

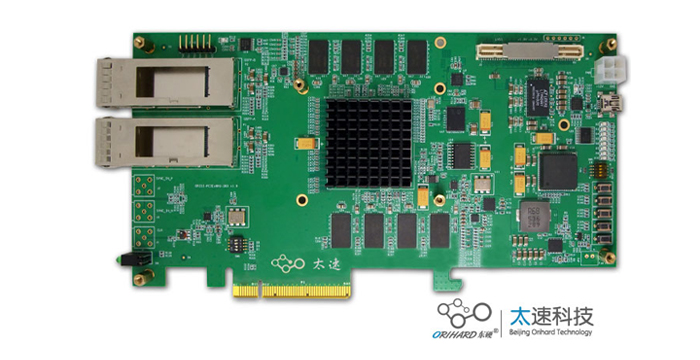

三、2路RapidIO光纤PCie卡

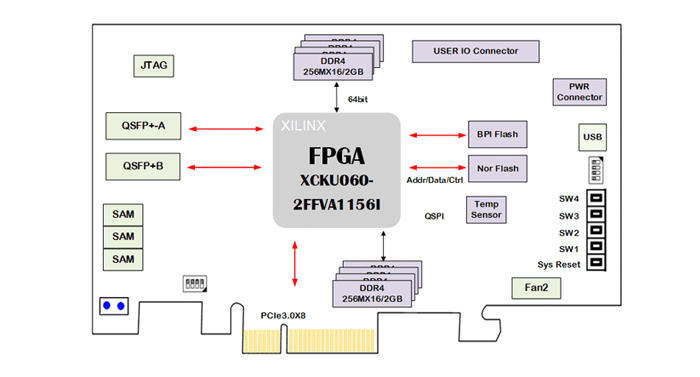

      基于Xilinx UltraScale Kintex系列FPGA  XCKU060-FFVA1156-2-I架构，支持PCIE Gen3 x8模式的高速信号处理板卡，搭配两路40G QSFP+接口，两组64-bit DDR4，每组容量2Gbyte，可稳定运行在2400MT/s。板卡具有自控上电顺序，BPI模式快速程序加载，支持板内/板外两种系统时钟接入模式等特点，设计满足工业级要求。本卡可用于高速信号处理。



四、RapidIO发包仪功能

集成协议分析仪和流量发生器

  ● 支持串行RapidIO Gen 1，Gen 2

  ● 1.25， 2.5， 3.125， 5.0 和 6.25Gbps 链路速度

  ● 支持x1， x2， 和 x4 链接配置

  ● 最高16 倍的时间同步的同步全双工支持

  ● 无损的100% 线速数据捕获

  ● 允许测试人员深入查看到bit级解码

  ● 实时分析， 过滤和触发

  ● 自动解扰



旁路分析和流量发生模式

      apidIO协议分析仪通过不同的模式监控 RapidIO链路：



      旁路分析模式： RapidIO协议分析仪对于线路进行被动（Passive）监控，最小化对于链路的信号的影响，可以实时监控链路上的任意数据。

      流量发生模式：  RapidIO协议分析仪作为一个终端设备， 可以产生流量测试待测设备（DUT），并同时在另外一个方向上监听对端的响应信息。（该功能需要单独购买）



监控多个节点

      RapidIO协议分析仪最大可以同时监控16个链路对， 这使得该工具具有同时监控多点的能力，允许用户在时间完全同步的情况下查看所捕获的数据。



实时错误监控

      RapidIO协议分析仪可以线速捕获数据，通过其先进的触发和过滤功能， 使用户能够实时检测到各种状况和错误。这不仅可以节省问题发现的时间，还可以帮助测试者快速找到出现异常的设备。这种专有的触发和过滤技术是行业内独一无二的，可以帮助客户减少一半甚至更多的调试时间。
