CH9120 TFTP使用详解

一、TFTP简介：

TFTP是基于UDP应用层的简单的文件传输协议，端口号为69，TFTP协议主要应用于网络引导、配置文件传输等场景。

二、报文介绍：

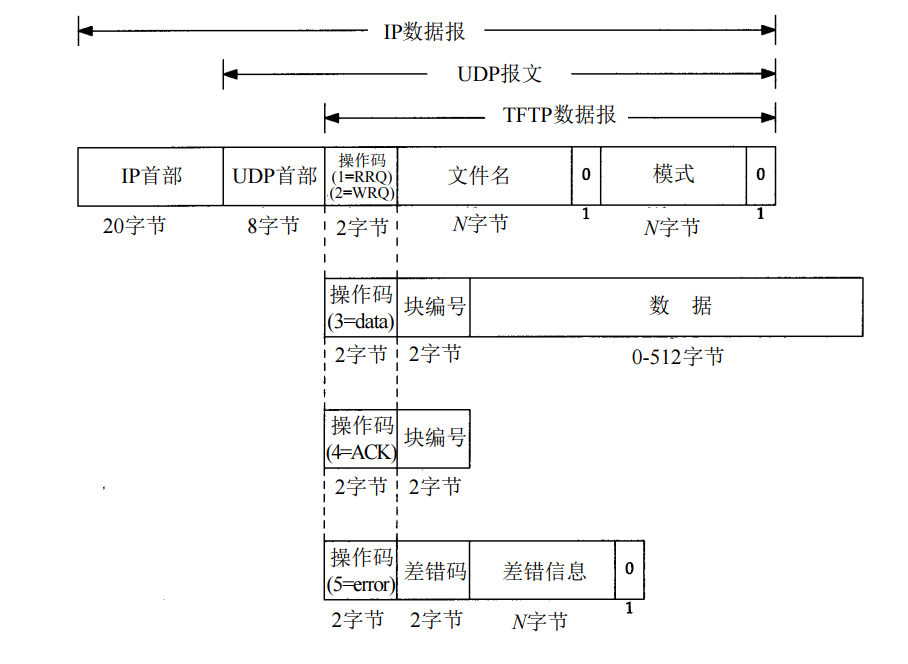

TFTP有四种数据包格式，分别是读/写请求包、文件数据包、回应包和错误信息包。

1. 读/写请求包

操作码，它的值为1表示读操作，2表示写操作；文件名，它是一个以0结尾的字符串；模式，它也是一个以0结尾的字符串，常用的传输模式有"octet"（二进制传输）和"netascii"（ASCII码传输）。

1. 文件数据包

操作码，它的值为3；数据块编号，它的值从1开始递增；数据块的内容，它的长度为512字节。

1. 回应包

操作码，它的值为4；数据块编号，它的值与对方发送的文件数据包的数据块编号相同；

1. 错误信息包

操作码，它的值为5；差错码，它的取值范围为0~7，具体含义如下：

- 0：未定义的错误

- 1：文件不存在

- 2：访问被拒绝

- 3：磁盘已满

- 4：操作超时

- 5：文件传输中断

- 6：未知传输ID

- 7：文件已存在

差错信息表示错误信息的内容，它是一个以0结尾的字符串。

三、CH9120做TFTP客户端访问服务器

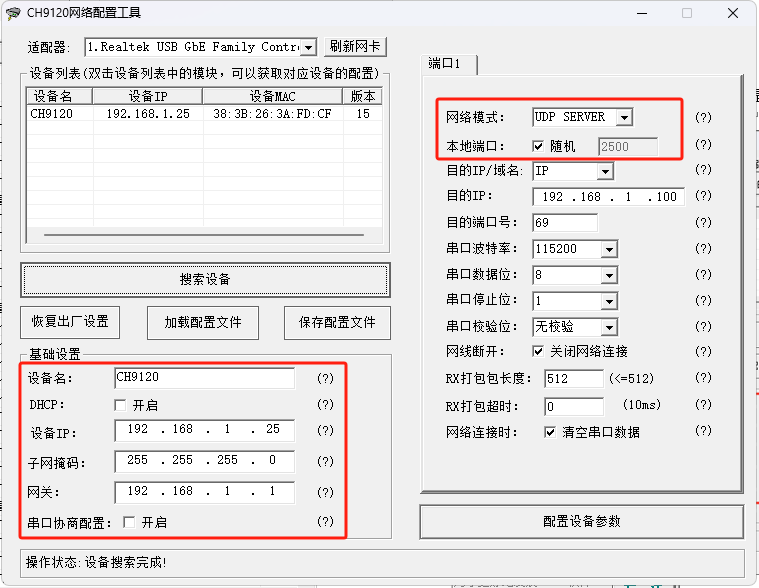

将CH9120配置为UDPSERVER模式注意不能设为CLIENT（CLIENT会导致在数据传输阶段收不到服务器的数据报文），端口为69。

获取服务器文件需要通过串口发送命令如下：

00 01 //读操作码

74 65 73 74 2e 63 //test.c

00 //

6e 65 74 61 73 63 69 69 // netascii

00//

TFTP服务器收到该命令后会采用一个随机端口给CH9120发文件数据包

00 03 //数据操作码

00 01 //数据块编号

71 71 71 71 71 71 71 71 71 //数据

71 71 71 71 71 71 71 71 71 //数据

71 73 73 73 73 73 0d 00 0d //数据

0a 64 66 72 74 64 64 64 64 //数据

64 64 64 64 64 64 64 64 64 //数据

64 64 //数据

CH9120收到数据后回复回应包

00 04//回应包

00 01//数据块编号

上传服务器文件需要通过串口发送命令如下：

00 02 //写请求包

74 65 73 74 2e 63 //test.c

00 //

6e 65 74 61 73 63 69 69 // netascii

00//

注意：下次读写报文前需要复位一次CH9120
