2.7 rt-thread meunconfig运行原理分析

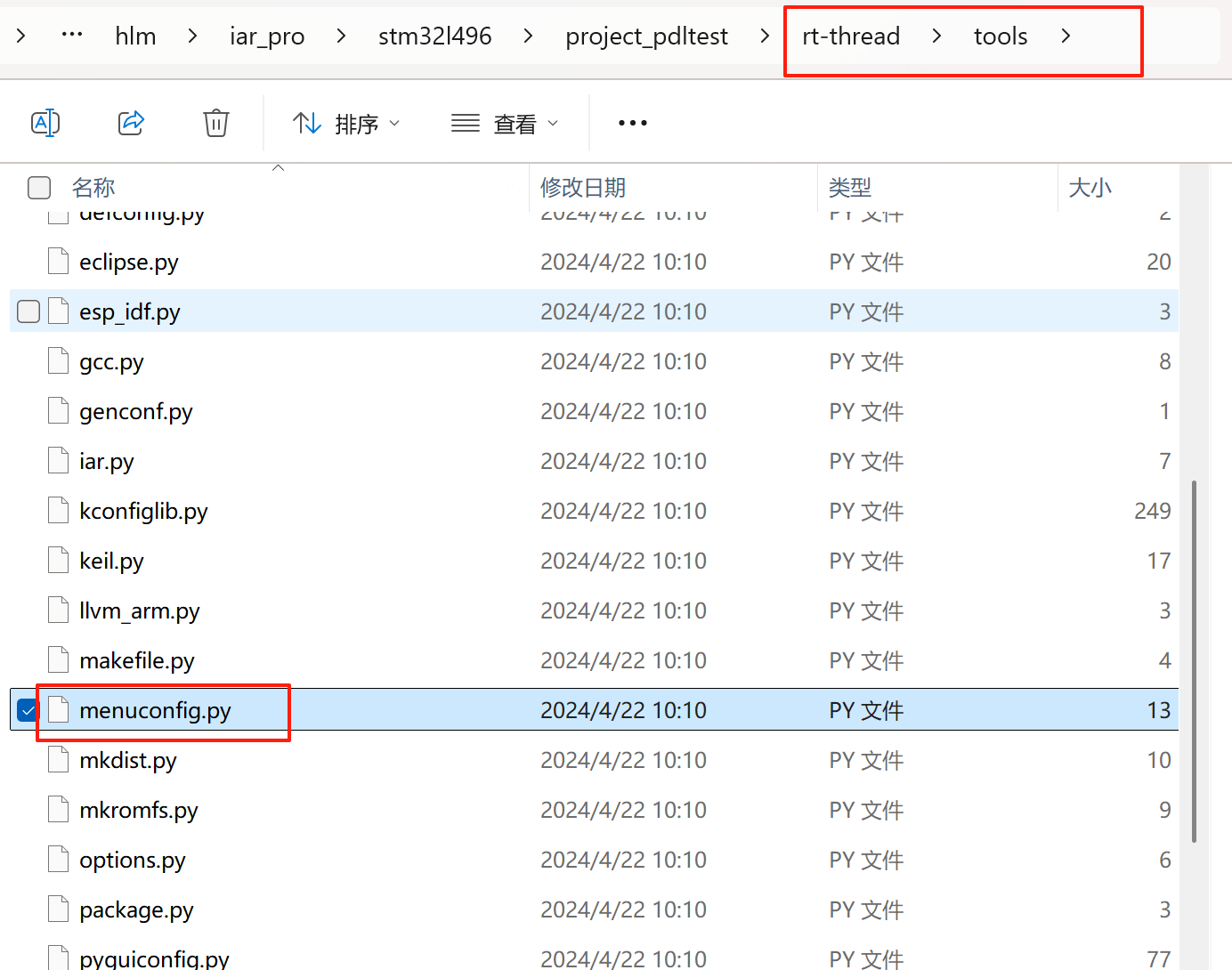

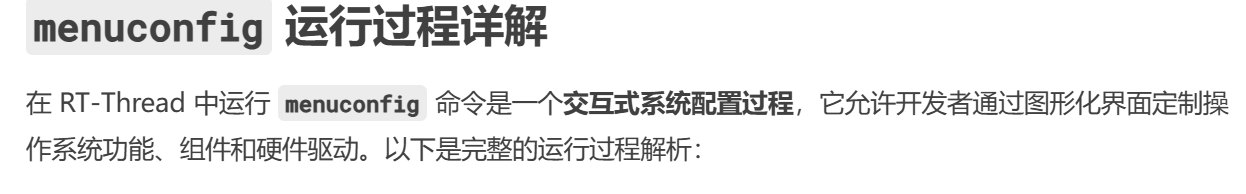

在RT-Thread中，运行`menuconfig`命令是一个配置系统的过程，它基于Kconfig语法和图形化配置界面（通常使用nconfig或menuconfig）。这个过程允许开发者通过菜单界面来选择和配置RT-Thread内核、组件、驱动、软件包等。运行的是rt-thread目录下tools目录下的menuconfig.py文件

下面详细解释这一过程：





### 1. 命令入口
当你在RT-Thread的BSP目录（板级支持包）或项目根目录下运行`menuconfig`命令（实际上是`scons --menuconfig`）时，SCons构建系统会启动配置界面。

### 2. 配置系统工作流程

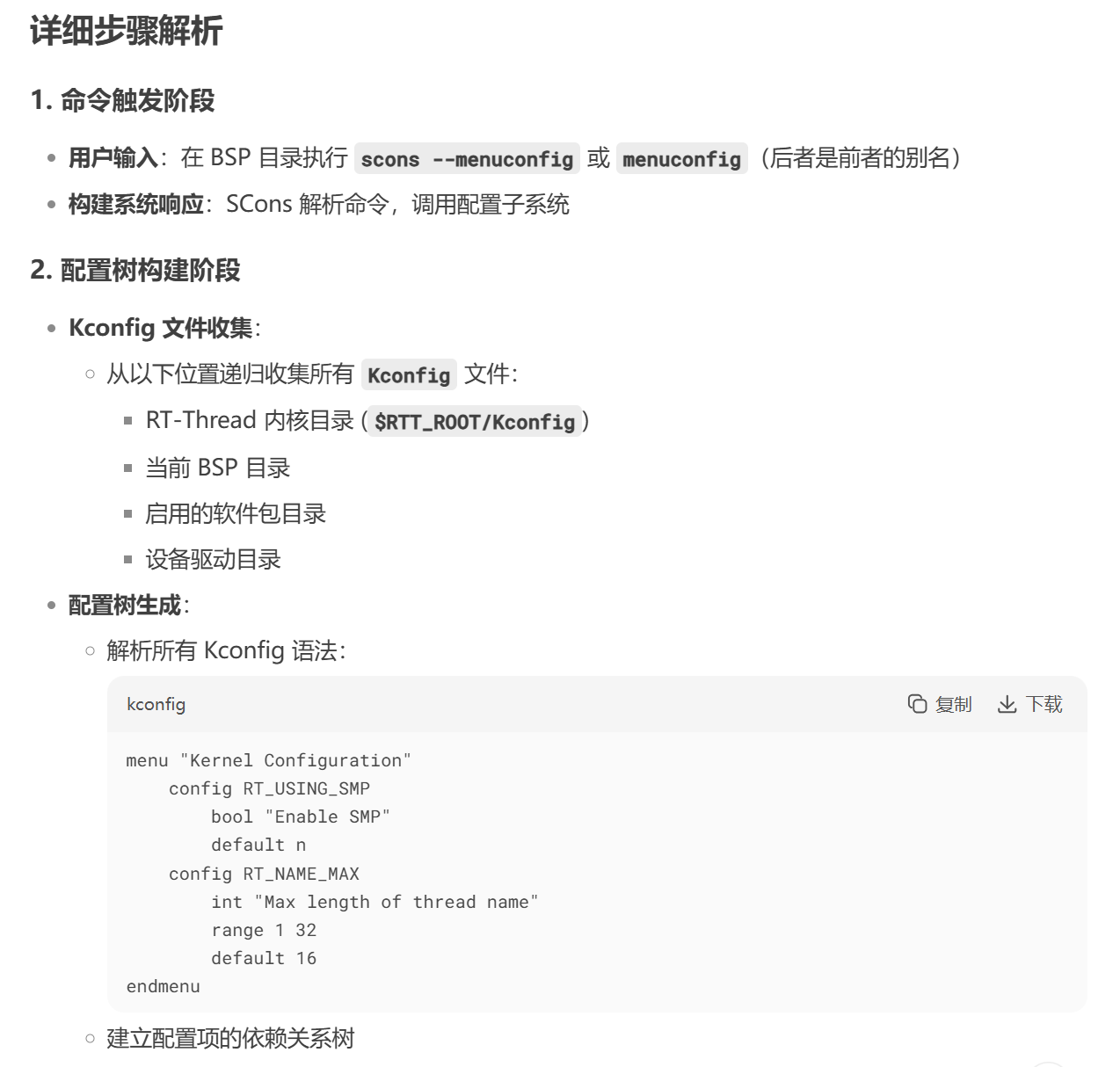

#### 步骤1: 解析Kconfig文件
- **收集Kconfig文件**：从RT-Thread的各个组件、BSP、软件包中收集`Kconfig`文件。这些文件定义了可配置的选项及其依赖关系。
- **主要Kconfig文件**：
- `$RTT_ROOT/Kconfig`：RT-Thread根目录下的顶层Kconfig文件。
- `BSP目录下的Kconfig`：板级支持包特定的配置。
- 其他组件和软件包的Kconfig文件。

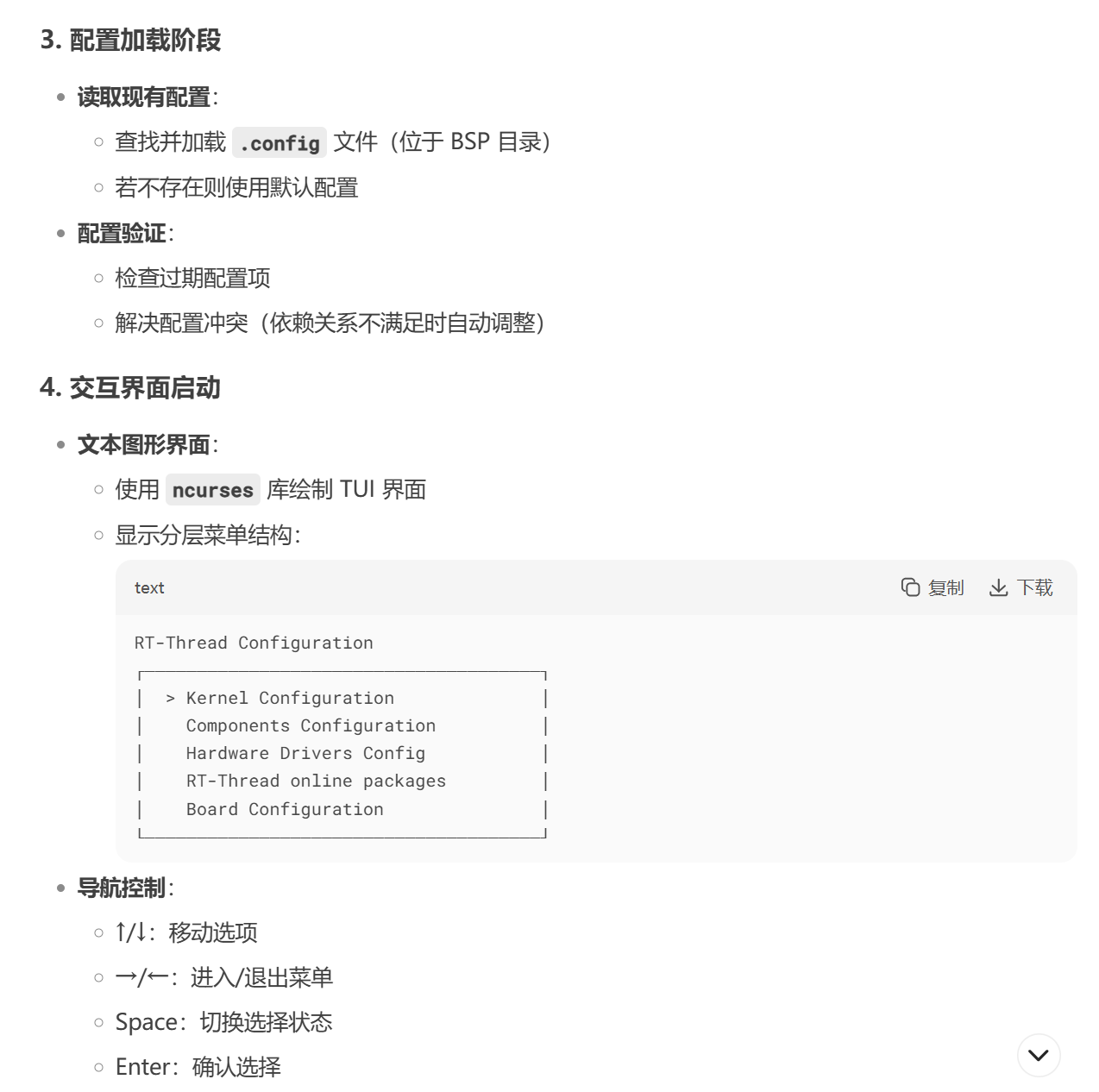

#### 步骤2: 加载当前配置
- 读取当前配置文件（通常是`.config`文件，位于BSP目录或项目构建目录），将已有的配置加载到配置系统中。如果该文件不存在，则使用默认配置。

#### 步骤3: 启动配置界面
- 启动一个基于ncurses的文本图形界面（menuconfig），展示配置菜单。菜单结构由Kconfig文件定义，包括：
- **顶层菜单**：如RT-Thread Kernel、Hardware Drivers Config、RT-Thread Components、RT-Thread online packages等。
- 子菜单和配置项：每个配置项可以是布尔类型（y/n）、整数、字符串或三态（y/m/n）等。

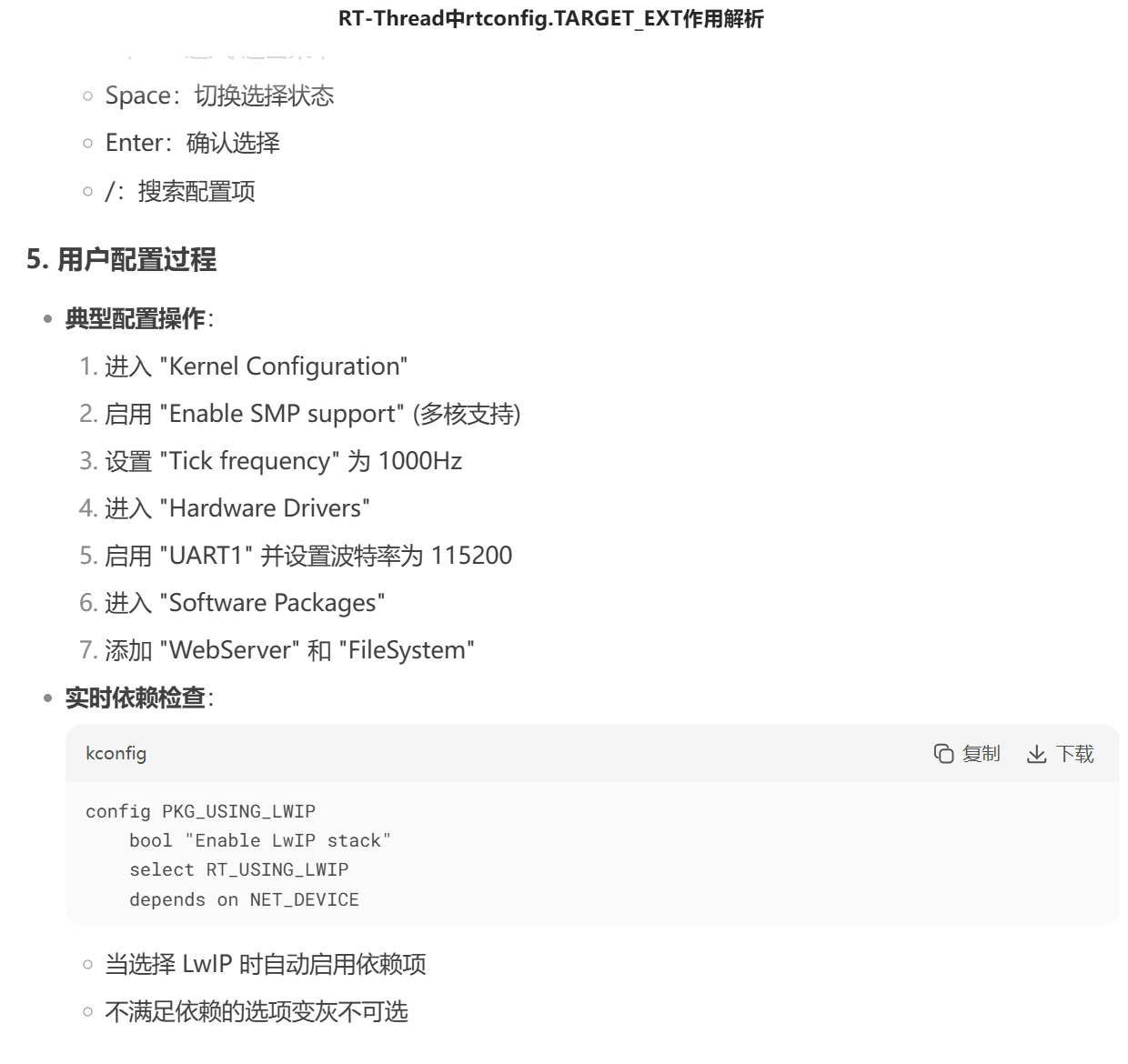

#### 步骤4: 用户交互配置

- 用户通过键盘导航菜单，选择或修改配置项。例如：
- 选择需要使用的内核功能（如信号量、消息队列等）。
- 配置硬件外设驱动（如UART、SPI、I2C等）。
- 启用或禁用组件（如文件系统、网络协议栈等）。
- 选择需要使用的在线软件包（如Web服务器、数据库、协议栈等）。

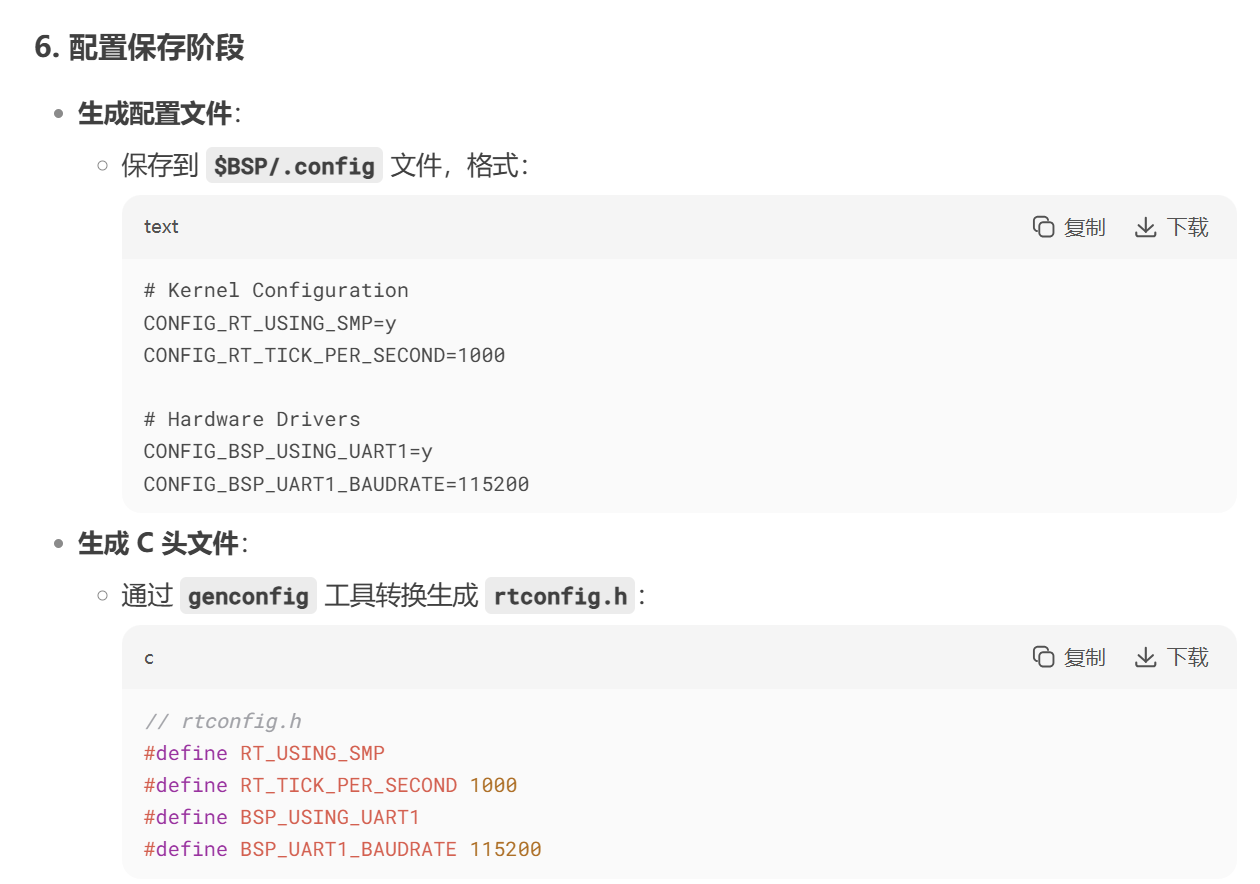

#### 步骤5: 保存配置
- 用户退出配置界面并选择保存时，配置系统将生成（或更新）以下文件：
- `.config`：保存所有配置项的当前值（以键值对形式存储）。
- `rtconfig.h`：根据`.config`文件自动生成的头文件，该文件被C/C++源代码包含，用于条件编译。



#### 步骤6: 生成rtconfig.h



- 配置系统（通过`genconfig`工具）解析`.config`文件，生成`rtconfig.h`。该头文件中包含类似如下的宏定义：
```c
#define RT_USING_SEMAPHORE
#define BSP_USING_UART1
#define PKG_USING_LWIP
```
这些宏决定了哪些代码会被编译进最终固件。



### 3. 配置系统与构建系统的联动



- 当执行`scons`编译时，构建系统（SCons）会：
1. 读取`rtconfig.h`文件，确定编译条件。
2. 根据配置选择需要编译的源文件。
3. 根据配置定义编译宏（如`-DRT_USING_SEMAPHORE`）。

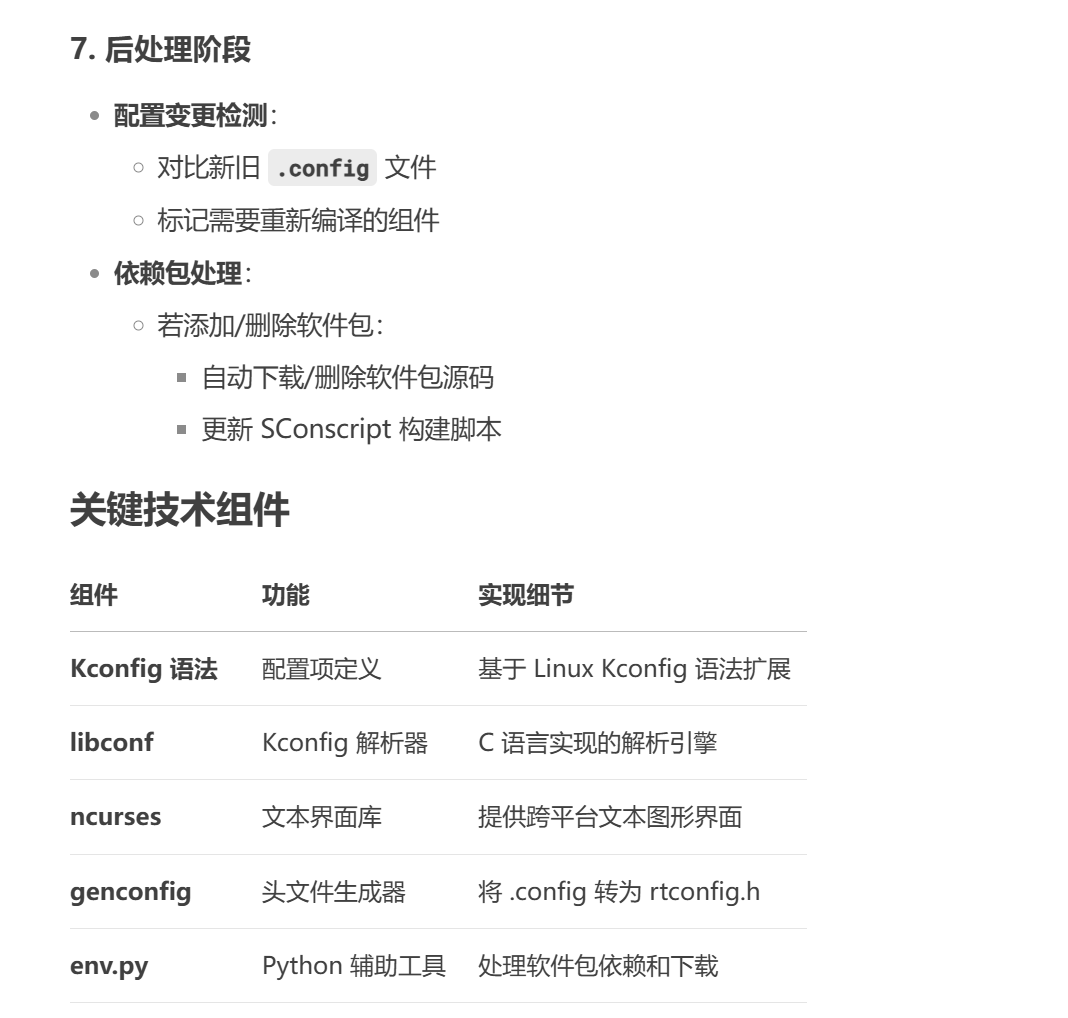

### 4. 配置系统的关键文件



| 文件/目录 | 作用描述 |



|--------------------|------------------------------------------------------------|



| Kconfig | 配置项定义文件，分布在各个组件、BSP和软件包中。 |

| .config | 用户配置的保存文件（隐藏文件）。 |



| rtconfig.h | 根据.config生成的C头文件，用于条件编译。 |



| scripts/config | 包含配置工具（如mconf，conf）的源码或可执行文件。 |



| tools/genconfig.py | RT-Thread用于根据.config生成rtconfig.h的Python脚本。 |

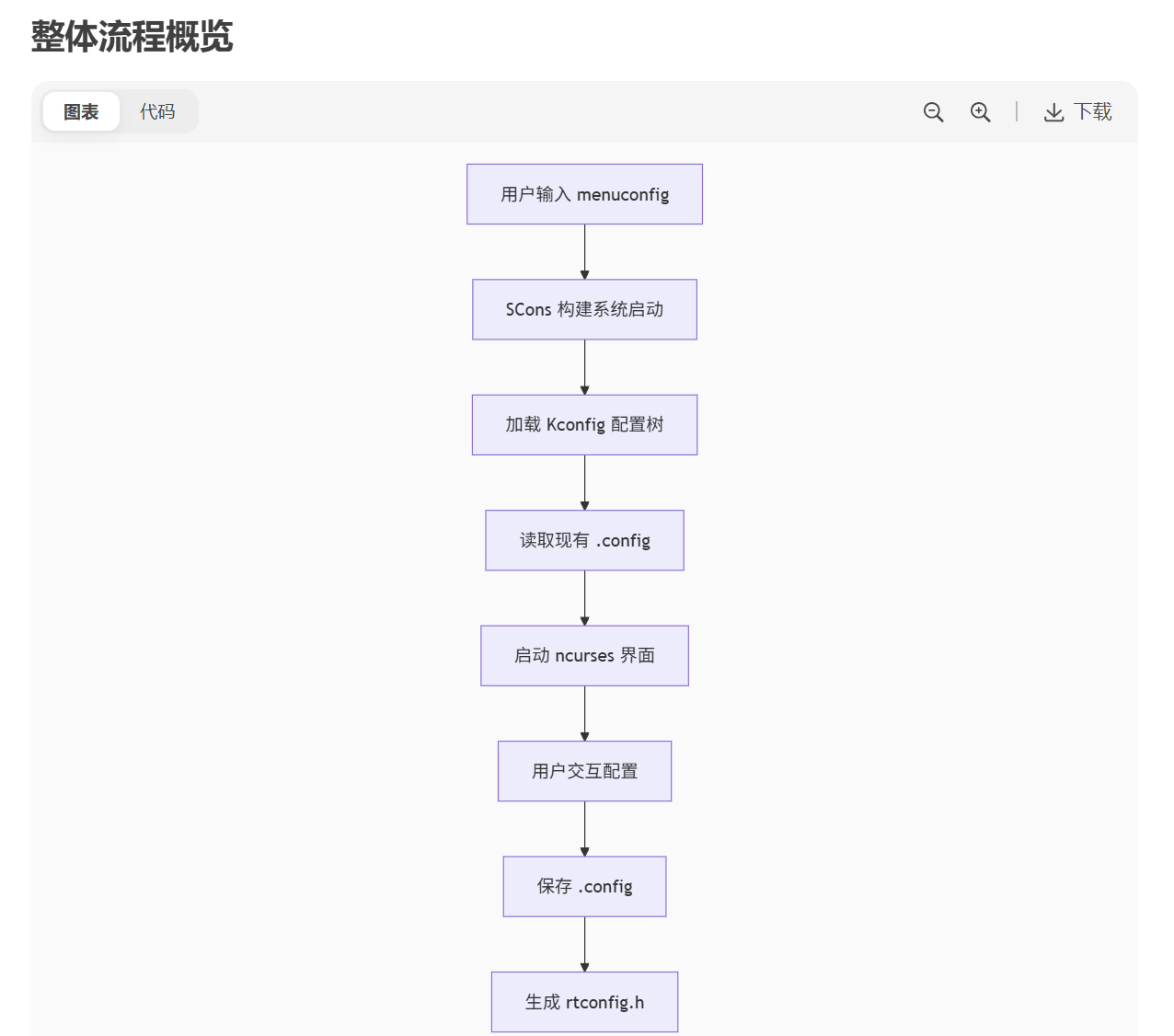

### 5. 配置过程示意图



```mermaid



graph TD



A[运行 menuconfig] --> B[解析所有Kconfig文件]



B --> C[加载现有.config文件]



C --> D[显示配置界面]



D --> E[用户修改配置]



E --> F{保存？}



F -->|是| G[更新.config文件]



G --> H[生成rtconfig.h]



F -->|否| D



```

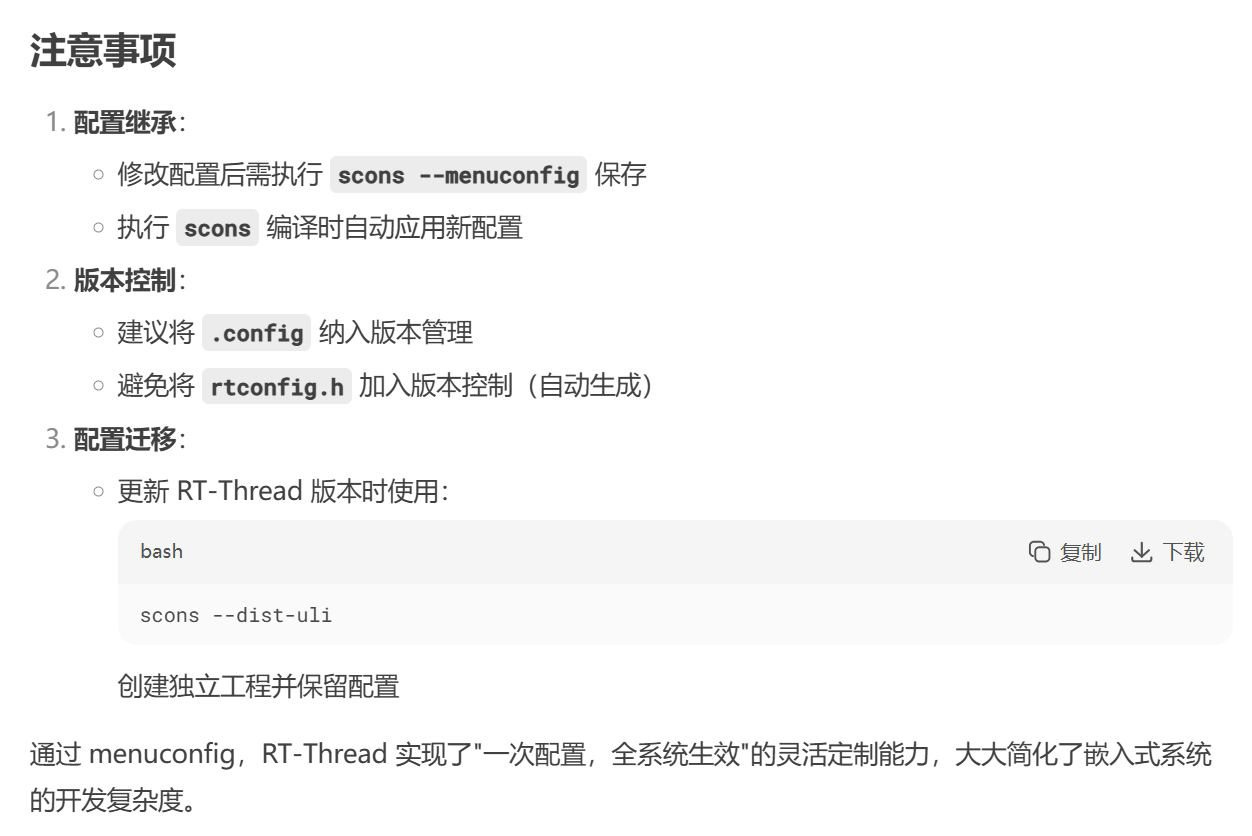

### 6. 注意事项



- **配置依赖关系**：Kconfig中定义的依赖关系会在配置界面中生效。例如，如果某个配置项依赖于另一个配置项，那么只有在依赖项被选中时，该配置项才可见或可配置。



- **配置冲突**：配置系统会检查冲突，例如两个驱动占用同一个硬件资源，但通常不会自动解决，需要用户手动调整。

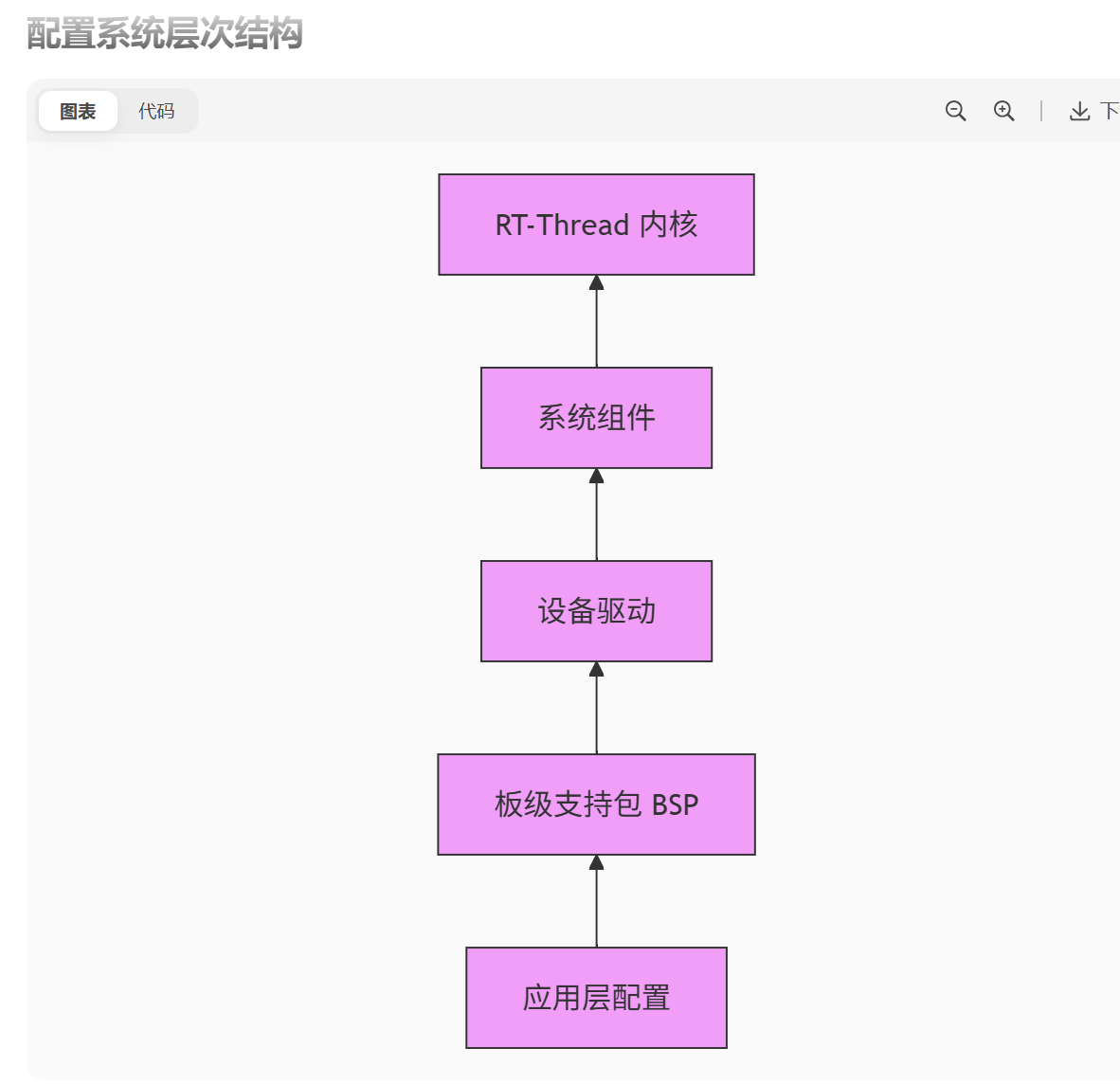

- **多级配置**：RT-Thread支持多级Kconfig，即每个组件都可以有自己的Kconfig文件，通过`source`指令引入。





通过menuconfig，RT-Thread提供了一种灵活且直观的方式来定制嵌入式操作系统，适应不同硬件和应用场景的需求。
