一张图进阶 RocketMQ

前言

三此君看了好几本书，看了很多遍源码整理的一张图进阶 RocketMQ 图片链接，关于 RocketMQ 你只需要记住这张图！觉得不错的话，记得点赞关注哦。

【重要】视频在 B 站同步更新，欢迎围观，轻轻松松涨姿势。一张图进阶 RocketMQ-消息发送（视频版）

本文是“一张图进阶 RocketMQ” 系列第 3 篇，对 RocketMQ 不了解的同学可以先看看三此君的

一张图进阶 RocketMQ-整体架构，一张图进阶 RocketMQ - NameServer。

在了解了 RocketMQ 的整体架构之后，我们来深入的分析下生产者消息发送的设计与实现。本文从一个生产者示例开始，以两行代码为切入点，逐步剖析生产者启动流程以及同步消息发送流程。

生产者示例

消息发送分为同步消息、异步消息和单向消息，简单来说：

同步消息：消息发送之后会等待 Broker 响应，并把响应结果传递给业务线程，整个过程业务线程在等待。
异步消息：调用异步发送 API，Producer 把消息发送请求放进线程池就返回。逻辑处理，网络请求都在线程池中进行，等结果处理完之后回调业务定义好的回调函数。
单向消息：只负责发送消息，不管发送结果。

我们先来回顾下同步消息发送的例子：

public class SyncProducer {

    public static void main(String[] args) throws Exception {

        // 实例化消息生产者Producer

        DefaultMQProducer producer = new DefaultMQProducer("please_rename_unique_group_name");

        // 设置NameServer的地址

        producer.setNamesrvAddr("localhost:9876");

        // 启动Producer实例

        producer.start();

        // 创建消息，并指定Topic，Tag和消息体

        Message msg = new Message("sancijun","order", "orderId", "我一定会关注三此君".getBytes("UTF-8"));

        // 发送消息到一个Broker

        SendResult sendResult = producer.send(msg);

      	// 通过sendResult返回消息是否成功送达

        System.out.printf("%s%n", sendResult);

        // 如果不再发送消息，关闭Producer实例。

        producer.shutdown();

    }

}

首先，实例化一个生产者 producer，并告诉它 NameServer 的地址，这样生产者才能从 NameServer 获取路由信息。
然后 producer 得做一些初始化（这是很关键的步骤），它要和 NameServer 通信，要先初始化通信模块等。
producer 已经准备好了，那得准备好要发的内容，把 "我一定会关注三此君" 发送到 Topic=”sanicjun“。
内容准备好，那 producer 就可以把消息发送出去了。producer 怎么知道 Broker 地址呢？他会去 NameServer 获取路由信息，得到 Broker 的地址是 localhost:10909，然后通过网络通信将消息发送给 Broker。
生产者发送的消息通过网络传输给 Broker，Broker 需要对消息按照一定的结构进行存储。存储完成之后，把存储结果告知生产者。

其中有两个关键的地方：producer.start() 及 producer.send()，也就是生产者初始化及消息发送。我们以这两行代码为切入点，看看 RocketMQ Producer 的设计与实现。

Tips：因为本文是RocketMQ 设计与实现分析，虽然不会粘贴任何源码，但是图文中会有大量的类名和方法名，看的时候不必执着于这些陌生的类名和方法名，三此君会解释这些类和方法的用途。

目标：将消息发送给 Broker 进行存储

关键点 1: 怎样根据 topic+路由信息 建立网络通道，进行消息的发送

关键点 2: 消息在发送过程中又经过了哪些处理？

生产者启动

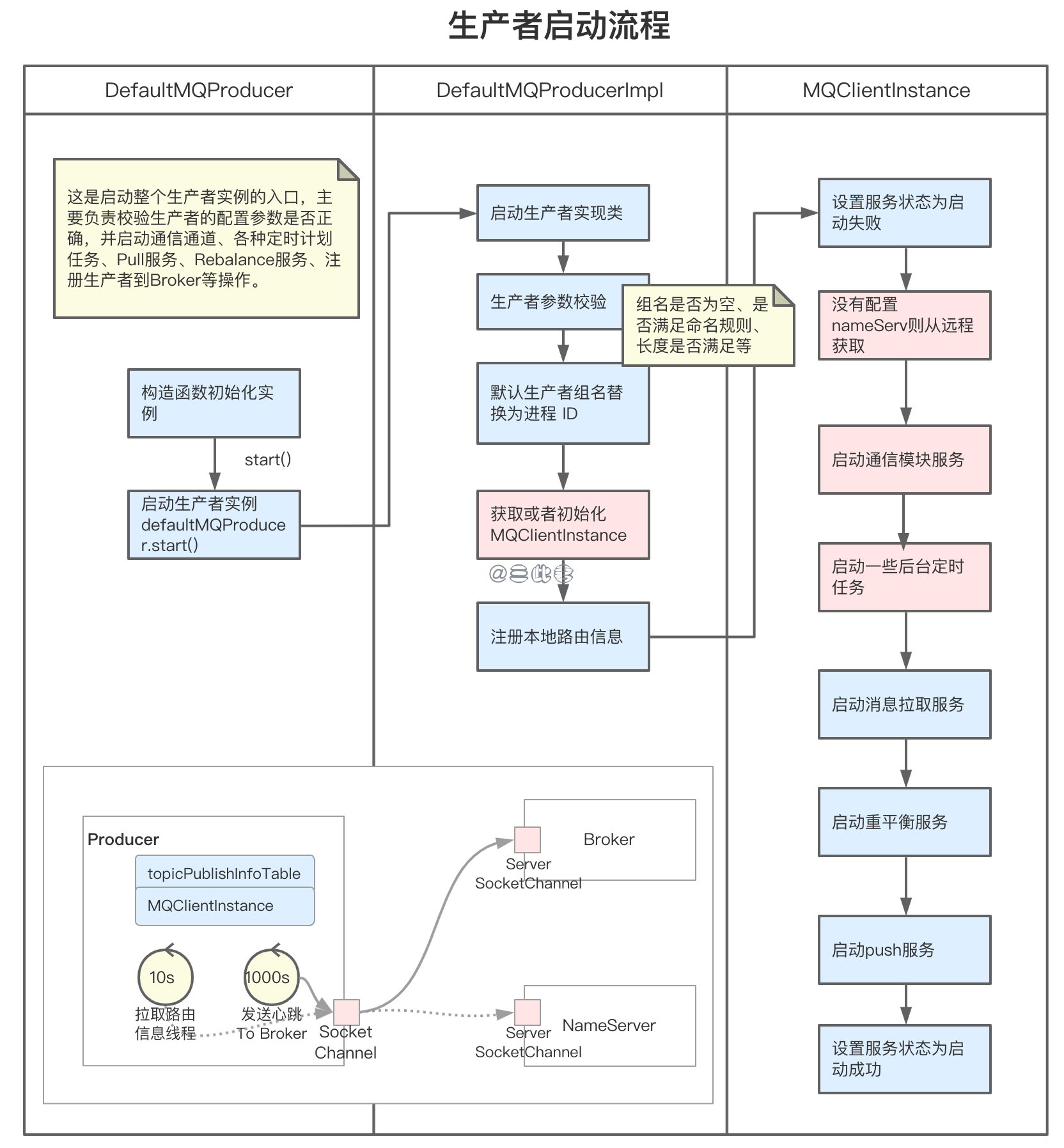

我们实例化一个生产者 DefaultMQProducer，并调用 DefaultMQProducer.start() 方法进行初始化：

启动流程比较长，其实最重要的就是初始化了通信模块，并启动了多个定时任务，这些在后面的消息发送过程中都会用到：

检查配置是否合法：生产者组名是否为空、是否满足命名规则、长度是否满足等。
启动通信模块服务 Netty RemotingClient：RemotingClient 是一个接口，底层使用的通讯框架是Netty，提供了实现类 NettyRemotingClient，RemotingClient 在初始化的时候实例化 Bootstrap，方便后续用来创建 SocketChannel；后文会介绍 RocketMQ 的通信机制，大家稍安勿躁。
启动 5 个后台定时任务：定时更新 NameServerAddr 信息，定时更新 topic 的路由信息，定时向 Broker 发送心跳及清理下线的 Broker，定时持久化 Consumer 的 Offset 信息，定时调整线程池；

生产者每 30s 会从某台 NameServer 获取 Topic 和 Broker 的映射关系（路由信息）存在本地内存中，如果发现新的 Broker 就会和其建立长连接，每 30s 会发送心跳至 Broker 维护连接。

Tips：生产者为什么要启动消息拉取服务？重平衡服务是什么？简单来说，这两个服务都是用于消费者的，这里我们暂且不理会。消息拉取服务 pullMessageService 是从 Broker 拉取消息的服务，重平衡服务 rebalanceService 用于消费者的负载均衡，负责分配消费者可消费的消息队列。

同步发送

总体上讲，消息发送可以划分为三个层级：

业务层：准备需要发送的消息。
消息处理层：获取业务发送的 Message，经过一系列的参数检查、消息发送准备、参数包装等操作。
通信层：基于 Netty 封装的一个网络通信服务，将消息发送给 Broker。

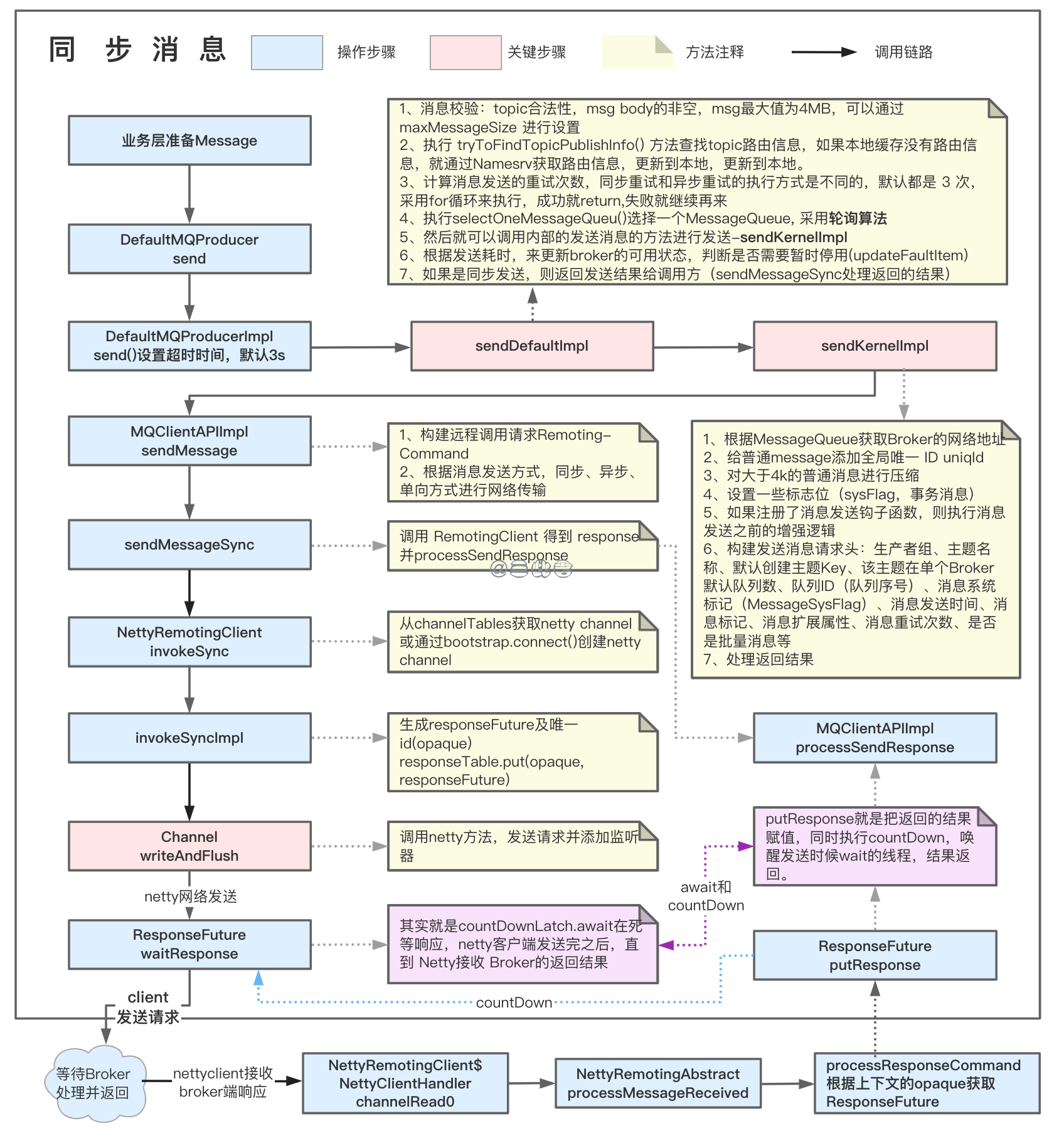

我们通过前面的示例来看整个同步消息发送的处理流程，整个过程我们的主要目标就是把消息发送到 Broker：

第一步：业务层构建待发送消息 Message msg = new Message("sancijun","order", "orderId", "我一定会关注三此君".getBytes("UTF-8"));
第二步：然后我们调用 producer.send(msg) 发送消息，可是 producer 怎么知道发给谁呢？消息本身又需要经过哪些处理呢？我们进入调用链直到 sendDefaultImpl
- 检查消息是否为空，消息的 Topic 的名字是否为空或者是否符合规范，消息体大小是否符合要求，最大值为4MB，可以通过 maxMessageSize 进行设置。
- 执行 tryToFindTopicPublishInfo() 方法：获取 Topic 路由信息，如果不存在则抛出异常。如果本地缓存没有路由信息，就通过Namesrv 获取路由信息，更新到本地。消息构建的时候我们指定了消息所属 Topic，根据 Topic 路由信息我们可以找到对应的 Broker。

  Tips：从 NameServer 获取的路由信息 TopicRouteData 会包含指定 Topic 的 topicQueueTable、brokerAddrTable。在 NameServer 集群元数据管理部分我们讲过，通过 topicName 从 topicQueueTable 获取对应的 brokerName，再根据 brokerName 从 brokerAddrTable 中获取 Broker IP 地址。
- 计算消息发送的重试次数，同步重试和异步重试的执行方式是不同的。在同步发送情况下如果发送失败会默认重投两次（默认retryTimesWhenSendFailed = 2），并且不会选择上次失败的 Broker，会向其他 Broker 投递。
- 执行队列选择方法 selectOneMessageQueue()。根据 lastBrokerName（上次发送消息失败的 Broker 的名字）和 Topic 路由信息选一个 MessageQueue。

  首次发送时 lastBrokerName 为 null，采用轮询策略选择一个 MessageQueue。如果上次发送失败，也是采用轮询策略选择一个 MessageQueue，但是会跳过上次发送失败 Broker 的 MessageQueue，也就是换一个 Broker 发送。

  Tips：选择一个 MessageQueue，什么是 MessageQueue 呢？这和 Broker 的存储结构相关，我们会在存储部分详细介绍，这里先说结论，我们创建 Topic 时指定了这个 Topic 的读写队列数，每个 MessageQueue 有不同的 queueId(0-3)。

  我们也可以通过sendLatencyFaultEnable 来设置是否总是发送到延迟级别较低的Broker，默认值为False，我么这里就不展开讨论了。
- 执行 sendKernelImpl() 方法。
第三步：sendDefaultImpl 做了一系列逻辑处理，我们已经得到了待发送的 BrokerName，而我们的目标是把消息发送到 Broker。sendKernelImpl 方法是发送消息的核心方法，主要用于准备通信层的入参（比如Broker地址、请求体等），将请求传递给通信层。
- 根据 MessageQueue.brokerName 获取 Broker IP 地址，给 message 添加全局唯一 ID。

  Tips：sendKernelImpl 也有很多的逻辑处理，我们暂时先略过这里的压缩、事务消息、钩子函数、重试消息：

  对大于4k的普通消息进行压缩，并设置消息的系统标记为MessageSysFlag.COMPRESSED_FLAG。

  如果是事务Prepared消息，则设置消息的系统标记为MessageSysFlag.TRANSACTION_PREPARED_TYPE

  如果注册了消息发送钩子函数，则执行消息发送之前的增强逻辑，通过DefaultMQProducerImpl#registerSendMessageHook注册钩子处理类，并且可以注册多个。

  构建发送消息请求头：生产者组、主题名称、默认创建主题Key、该主题在单个Broker默认队列数、队列ID（队列序号）、消息系统标记（MessageSysFlag）、消息发送时间、消息标记、消息扩展属性、消息重试次数、是否是批量消息等

  处理重试消息。
- 调用 MQClientAPIImpl.sendMessage()，首先构建一个远程请求 RemotingCommand，根据发送类型（同步或异步）调用不同的通信层实现方法。我们这里是同步消息，则调用 RemotingClient.invokeSync()。
- 处理返回结果，将通信层返回的结果封装成 SendResult 对象返回给业务层。
第四步：RemotingClient 是基于 Netty 实现的，熟悉 Netty 的同学已经大概知道后面的流程，不熟悉的同学也没有关系，这里先混个眼熟，下面我们会对 Netty 做简单的介绍。
- RemotingClient.invokeSync() 先是通过 Broker Addr 获取或者创建 Netty Channel。先从 channelTables Map 本地缓存中，以Broker Addr 为 key 获取 Channel，没有获取到则通过 Netty Bootstrap.connect( Broker Addr) 创建 Channel，并放入缓存。
- 然后生成<opaque, ResponseFuture>的键值对放入 responseTable 缓存中，结果返回的时候根据 opaque 从缓存中获取结果。
- 调用 channel.writeAndFlush() 将消息通过网络传输给指定 Broker。这里是 Netty 框架的 API，已经不在 RocketMQ 范畴。
- 调用 ResponseFuture.waitResponse() 方法，直到 Netty 接收 Broker的返回结果。其实就是执行 countDownLatch.await()。
第五步：结果处理及返回。
- Broker 处理结果返回，Netty 产生可读事件，由 Channelhandler 处理可读事件，这里是 NettyClientHandler.channelRead0()接收写入数据，处理可读事件。
- 然后处理返回结果，从 responseTable 取出 ResponseFuture，并执行 responseFuture.putResponse()。实际上就只执行 countDownLatch.countDown() 唤醒第四步中等待的调用线程，返回 Broker 的处理结果 RemotingCommand。
- 结果层层返回，直到 MQClientAPIImpl.sendMessageSync() 出手了，这里调用 MQClientAPIImpl.processSendResponse() 处理返回结果，封装成 SendResult 对象返回给业务层。

到这里，生产者已经将消息发送到指定的 Broker 了，其中包括了消息的层层校验及封装；还有很重要的是如何选择一个 MessageQueue 进行发送（重试），重试是保证消息发送可靠的关键步骤；最后通过 Netty 将请求发送给 Broker。我们先不管 Broker 收到请求如何处理，但是要明白消息如何送到 Broker 进行存储，需要对 Netty 有简单的理解。

总结

以上就是 RocketMQ 消息发送的主要内容，我们简单的总结下：

生产者启动：主要是调用 NettyRemotingClient.start() 初始化 Netty 客户端，并启动 5 个后台线程；
消息发送：业务层封装发送的消息，逻辑层进行层层校验及封装，轮询策略选择一个 MessageQueue 发送(重试)，通信层基于 Netty 将消息发送给 Broker。
