Android进阶——Android视图工作机制之measure、layout、draw

自定义View一直是初学者们最头疼的事情，因为他们并没有了解到真正的实现原理就开始试着做自定义View，碰到很多看不懂的代码只能选择回避，做多了会觉得很没自信。其实只要了解了View的工作机制后，会发现是挺简单的，自定义View就是借助View的工作机制开始将View绘制出来的

Android视图工作机制按顺序分为以下三步：

1. measure：确定View的宽高
2. layout：确定View的位置
3. draw：绘制出View的形状

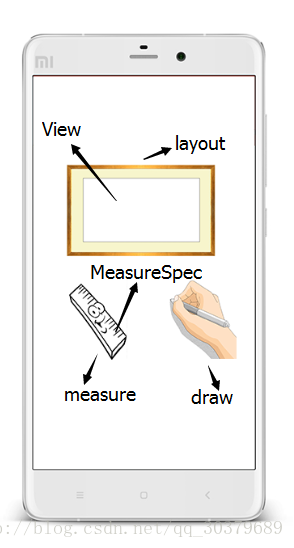

Android视图工作机制其实挺人性化的，当你真正理解之后，就跟我们画画是一个道理的，下面为了更好的理解，我将自定义View的过程拟物化

相关概念：

• View（照片框）：自定义View
• measure（尺子）：测量View大小
• MeasureSpec（尺子刻度）：测量View大小的测量单位
• layout（照片框的位置）：View的具体位置
• draw（笔）：绘制View

画图步骤：

1. 首先画一个100 x 100的照片框，需要尺子测量出宽高的长度（measure过程）
2. 然后确定照片框在屏幕中的位置（layout过程）
3. 最后借助尺子用手画出我们的照片框（draw过程）

自定义View第一步是测量，而测量需要测量规格（或测量标准）才能知道View的宽高，所以在测量之前需要认识MeasureSpec类

MeasureSpec类是决定View的measure过程的测量规格（比喻：尺子），它由以下两部分组成

• SpecMode：测量模式（比喻：直尺、三角尺等不同类型）
• SpecSize：测量模式下的规格大小（比喻：尺子的刻度）

MeasureSpec的表示形式是32位的int值

• 高2位（前面2位）：表示测量模式，即SpecMode
• 低30位（后面30位）：表示在测量模式下的测量规格大小，即SpecSize

MeasureSpec通过将SpecMode和SpecSize打包成一个int值来避免过多的对象内存分配

我们都知道SpecMode的尺子类型有很多，不同的尺子有不同的功能，而SpecSize刻度是固定的一种，所以SpecMode又分为三种模式

• UNSPECIFIED：父容器不对View有任何大小的限制，这种情况一般用于系统内部，表示一种测量状态
• EXACTLY：父容器检测出View所需要的精确大小，这时候View的值就是SpecSize
• AT_MOST：父容器指定了一个可用大小即SpecSize，View的大小不能大于这个值

一、结论：子View的MeasureSpec由父容器的MeasureSpec和自身的LayoutParams来共同决定的

1. 首先要知道LayoutParams有三种情况：MATCH_PARENT、WARP_CONTENT、100dp（精确大小）
2. 只要子View的MeasureSpec被确定，那么就可以在measure过程中，测量出子View的宽高

二、通过例子来解释结论

1. 假如父容器LinearLayout的MeasureSpec：EXACTLY、AT_MOST的任意一种
   子View的LayoutParams：精确大小（100dp）

   也就是说：子View必须是指定大小，不管父容器载不载得下子View

   所以返回子View的MeasureSpec：EXACTLY
   所以返回子View测量出来的大小：子View自身精确大小

2. 假如父容器LinearLayout的MeasureSpec：EXACTLY、AT_MOST的任意一种

   子View的LayoutParams：MATCH_PARENT

   也就是说：子View必须占满整个父容器，那么父容器多大，子View就多大

   所以返回子View的MeasureSpec：跟父容器一致
   所以返回子View测量出来的大小：父容器可用大小

3. 假如父容器LinearLayout的MeasureSpec：EXACTLY、AT_MOST的任意一种

   子View的LayoutParams：WARP_CONTENT

   也就是说：子View必须自适应父容器，父容器不管多小，你都不能超过它，只能自适应的缩小

   所以返回子View的MeasureSpec：AT_MOST（不能超过父容器本身）

   所以返回子View测量出来的大小：父容器可用大小

至于第4种情况，父容器是UNSPECIFIED的时候，由于父容器不知道自己多大，而子View又采用MATCH_PARENT、WARP_CONTENT的时候，子View肯定也不知道自己多大，所以只有当子View采用EXACTLY的时候，才知道自己多大

三、通过图片分析结论结果

通过上面的例子总结，我们可以通过父容器的测量规格和子View的布局参数来确定子View的MeasureSpec，这样便确立了子View的宽高，下面是父容器测量规格和子View布局参数确立子ViewMeasureSpec的结果图

measure过程其实和事件分发有点类似，也包括ViewGroup和View，我们通过各自的源码来分析其measure的过程

一、ViewGroup的measure过程

ViewGroup源码中，提供了一个measureChildren的方法来遍历调用子View的measure方法，而各个子View再递归去执行这个过程

从源码中分析，ViewGroup的measure过程特别简单，并且可以看到子View的MeasureSpec确实是通过父容器的MeasureSpec和自身的LayoutParams决定的，这也就印证了结论所说的话，但是measure的过程还是依靠子View自身的MeasureSpec

二、View的measure过程

View的源码中，由于measure方法是个final类型的，所以子类不能重写此方法

可以发现，View的measure方法中，会调用自身的onMeasure方法（平时，自定义View重写这个方法，就是对自定义的View根据自己定的规则来确定测量大小），下面继续追踪

从onMeasure方法中，有getDefaultSize()、getSuggestedMinimumWidth()、getSuggestedMinimumHeight()，它们之间又是什么呢，继续追踪

1、getDefaultSize()

很显然，如果你自定义不重写onMeasure()方法的话，那么系统就会采用默认的测量模式来确定你的测量大小，即getDefaultSize()，它的逻辑很简单，不去看UNSPECIFIED模式，它就是返回specSize，即View测量后的大小

2、getSuggestedMinimumWidth()和getMinimumHeight()

getSuggestedMinimumWidth和getSuggestedMinimumHeight原理是一样的，如果View没有设置背景，那么View的宽度为mMinWidth，而mMinWidth对应的就是android:minWidth这个属性的值，如果这个属性不指定，那么mMinWidth默认为0；如果指定了背景，那么View的宽度就是max(mMinWidth,
mBackground.getMinimumWidth())，而这里的getMinimumWidth()又是什么，继续追踪

getMinimumWidth是在Drawable类中的，它返回的是Drawable的原始宽度，如果没有Drawable，则返回0

到这里measure过程就结束了，如果是自定义View的话，就重写onMeasure方法，将其默认的测量方式改为我们自己规定的测量方式，最后获得我们的宽高

layout过程就比measure过程简单多了，因为它不用什么规格之类的东西，下面是View的layout源码

可以发现，View只需要4个点即可确定一个矩形，就是View的位置，然后调用onLayout()

onLayout()方法其实就是一个空方法，当我们在自定义View时重写onLayout()方法，其实就是让我们重新设置View的位置

draw过程也很简单，就是将View绘制到屏幕上，它有如下几个步骤

1. 绘制背景：drawBackground(canvas)
2. 绘制自己：if (!dirtyOpaque) onDraw(canvas)
3. 绘制children：dispatchDraw(canvas)
4. 绘制装饰：onDrawForeground(canvas)

我们常常就是重写onDraw()方法来绘制我们的自定义View，否则是没有图像的，这点在源码中也是提供了onDraw()的空实现方法给我们去绘制图像

一、invalidate()和requestLayout()

invalidate()和requestLayout()，常用于View重绘和更新，其主要区别如下

• invalidate方法只会执行onDraw方法
• requestLayout方法只会执行onMeasure方法和onLayout方法，并不会执行onDraw方法。

所以当我们进行View更新时，若仅View的显示内容发生改变且新显示内容不影响View的大小、位置，则只需调用invalidate方法；若View宽高、位置发生改变且显示内容不变，只需调用requestLayout方法；若两者均发生改变，口语陪练则需调用两者，按照View的绘制流程，推荐先调用requestLayout方法再调用invalidate方法

二、invalidate()和postInvalidate()

• invalidate方法用于UI线程中重新绘制视图
• postInvalidate方法用于非UI线程中重新绘制视图，省去使用handler

Android的自定义其实很简单，对于初学者，可能就是measure过程比较难以理解，不过不要紧，每个人初学都是这样的，建议多多实践，花点时间去研究，你会更加熟能生巧，根本不用死记硬背，只要有思路便可以画出你想要的自定义View，当然，能结合动画那就更完美了，加油
