Windows Verilog开发环境配置指南

本指南将详细介绍如何在Windows系统上搭建完整的Verilog开发和仿真环境，包括iverilog、gtkwave、vvp和make工具的安装与配置。

目录

• 环境概述
• Icarus Verilog安装与配置
• 验证环境安装
• 实践示例
• Make工具安装与使用
• 后续扩展

环境概述

本开发环境包含以下工具：

• Icarus Verilog (iverilog): Verilog编译器
• VVP: Verilog仿真器
• GTKWave: 波形查看器
• Make: 自动化构建工具

Icarus Verilog安装与配置

1. 下载Icarus Verilog

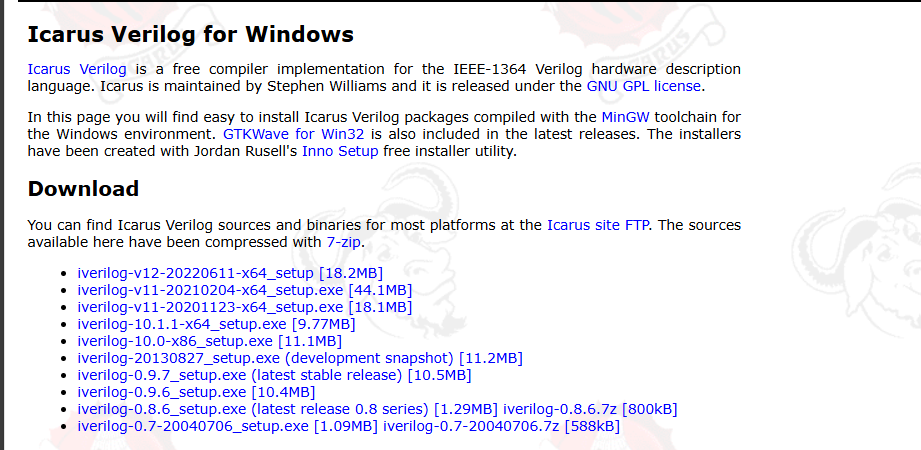

从官方下载地址下载iverilog软件包。

版本选择: 推荐使用v12版本，具有良好的稳定性和功能完整性。

2. 安装配置

重要安装选项：

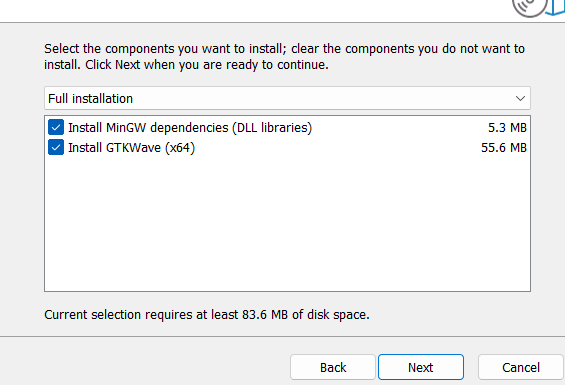

1. 完整安装: 如果没有单独安装GTKWave，请选择"Full Installation"

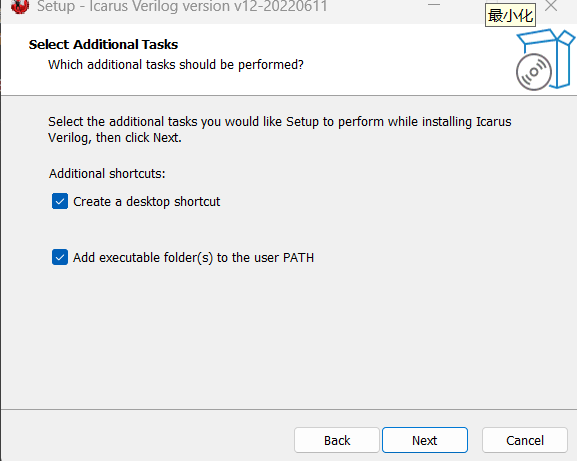

2. 环境变量配置: 安装时选择自动添加到环境变量



3. 手动配置环境变量（如需要）

如果安装时未自动配置环境变量，可以手动添加：

1. 在Windows搜索框中搜索"环境变量"
2. 将iverilog和gtkwave的可执行文件路径添加到系统PATH中

验证环境安装

测试iverilog

在命令提示符中输入以下命令验证安装：

iverilog

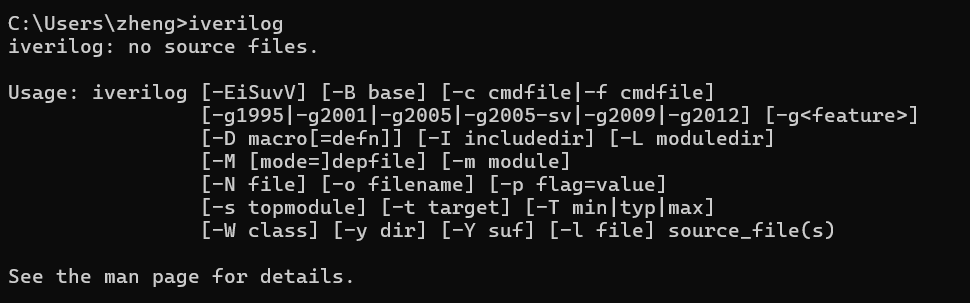

正确安装后应显示如下信息：

测试VVP仿真器

vvp

测试GTKWave

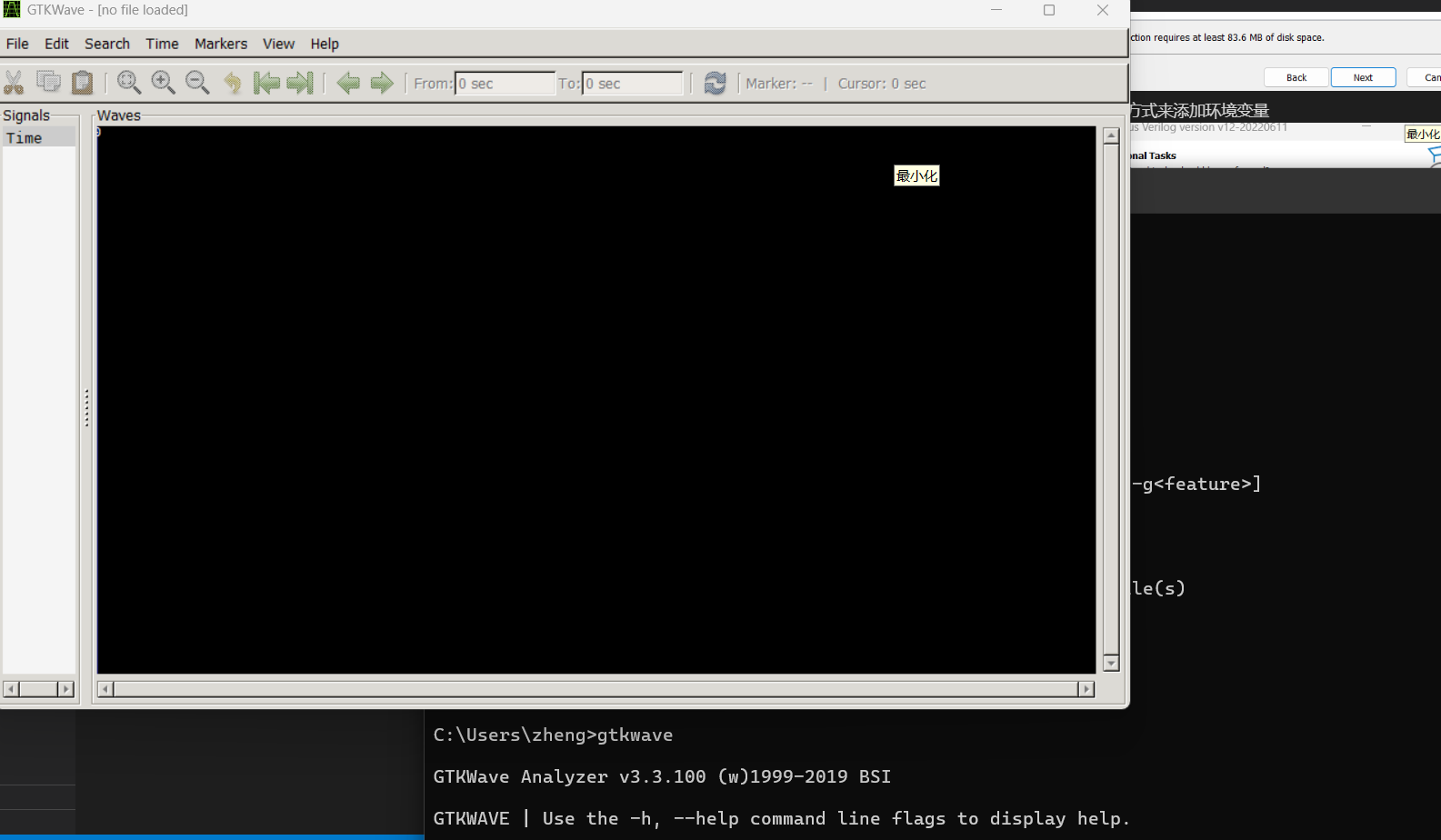

gtkwave

安装完成: 如果以上三个工具都能正常运行，恭喜您已成功搭建基础仿真环境！

实践示例

通过一个完整的计数器设计示例来演示整个开发流程。

设计模块 (counter.v)

module counter(
    input   wire    clk,
    input   wire    rstn,
    output reg     [2:0]   cnt
);
always @(posedge clk or negedge rstn) begin
    if(!rstn | cnt == 3'd5) begin
        cnt = 3'b0;
    end
    else begin
        cnt = cnt + 1'b1;
    end
end
endmodule

测试平台 (counter_tb.v)

module counter_tb;
    reg clk;
    reg rstn;
    wire [2:0] cnt;

    // 实例化被测试模块
    counter u_counter(
        .clk(clk),
        .rstn(rstn),
        .cnt(cnt)
    );

    // 测试激励
    initial begin
        clk = 1'b0;
        rstn = 1'b1;
        #3 rstn = 1'b0;
        #5 rstn = 1'b1;
        #100 rstn = 1'b0;
        #10 rstn = 1'b1;
        #50;
        $finish;
    end

    // 时钟信号生成
    always #5 clk = ~clk;

    // 波形文件生成
    initial begin
        $dumpfile("counter_tb.vcd");
        $dumpvars(0, counter_tb);
    end
endmodule

编译仿真流程

1. 编译生成可执行文件

   iverilog -o ./sim.out -s counter_tb ./counter_tb.v ./counter.v


2. 运行仿真

   vvp ./sim.out


3. 查看波形

   gtkwave ./counter_tb.vcd

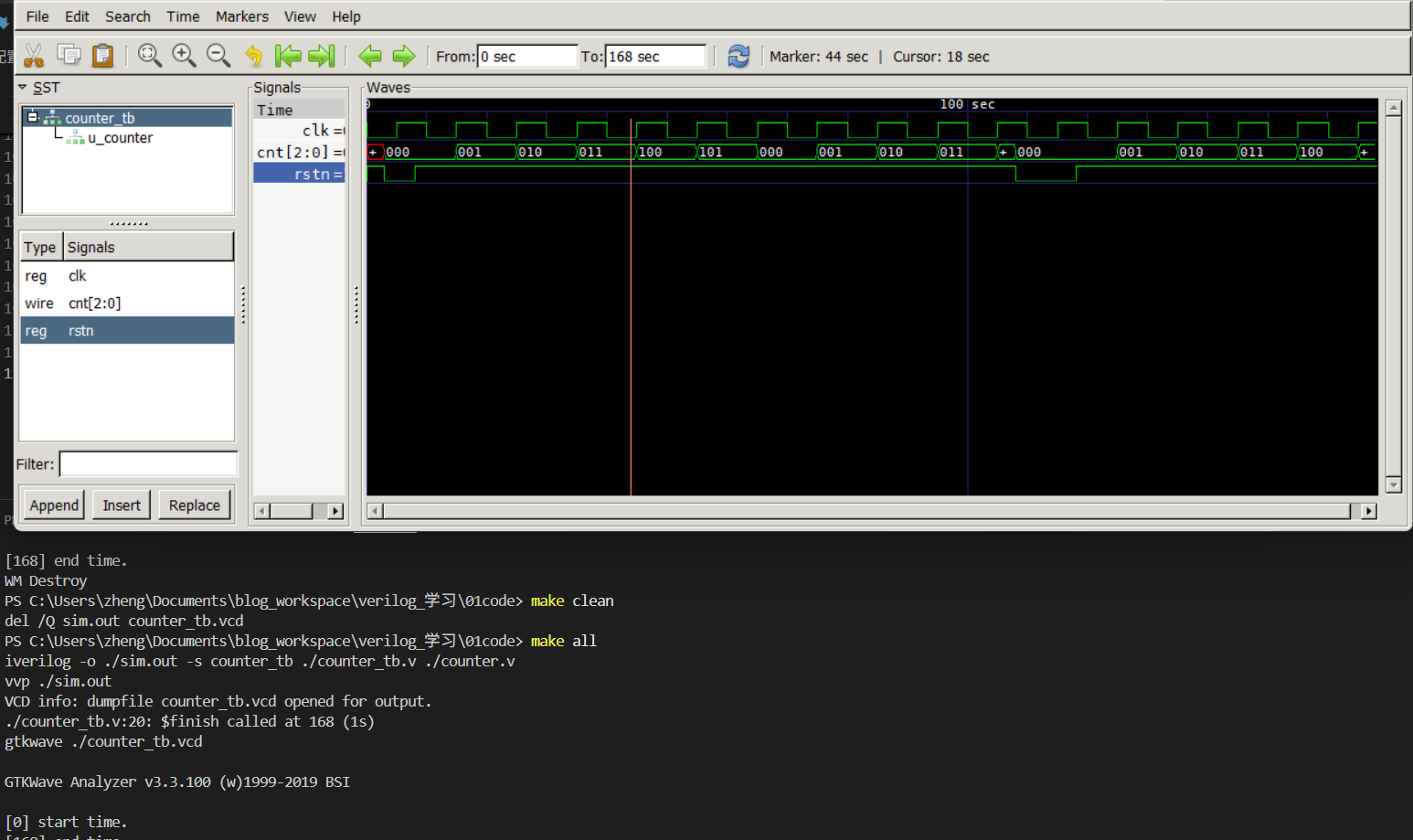

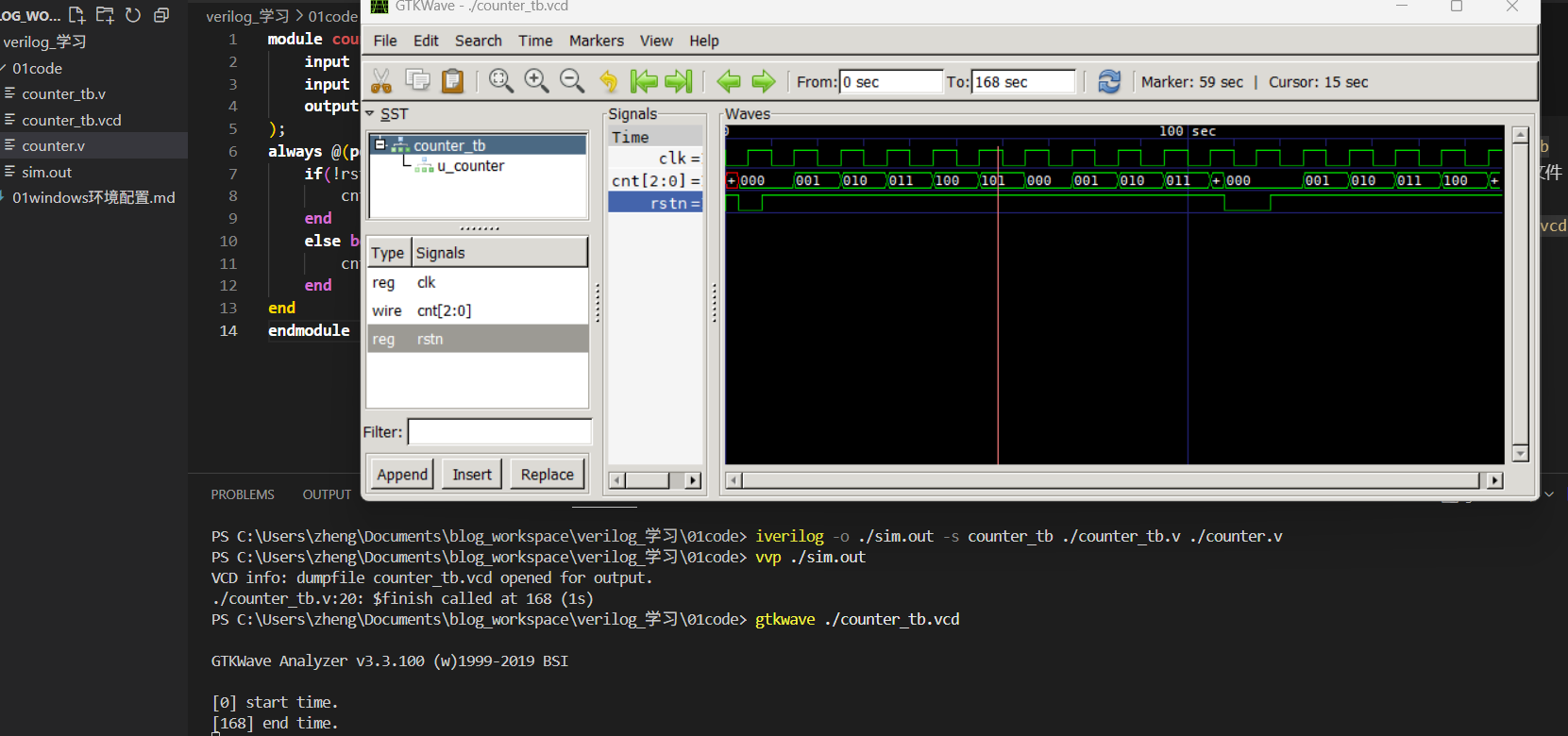

运行结果

Make工具安装与使用

对于大型项目，重复输入编译命令会很繁琐。使用Make工具可以自动化整个构建和仿真流程。

MinGW安装配置

1. 下载MinGW

从MinGW官方下载页面下载安装包。

2. 安装MinGW

3. 选择安装包

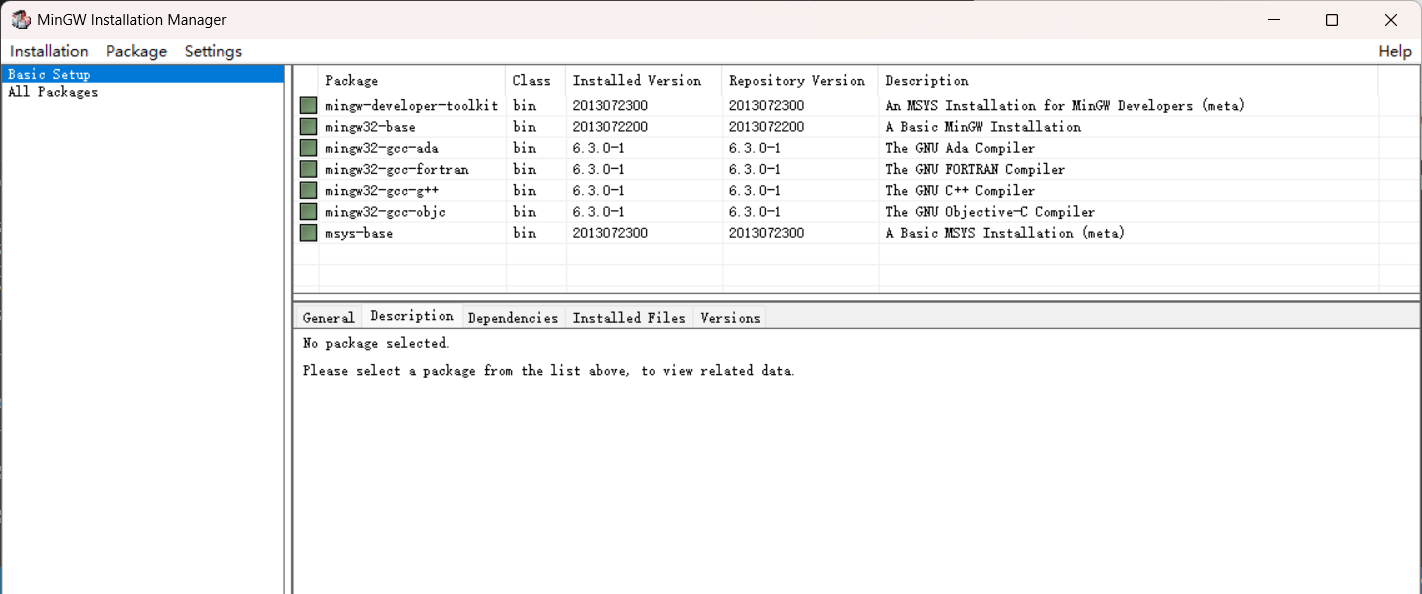

在MinGW Installation Manager中选择需要的包：

推荐: 选择mingw32-base和mingw32-gcc-g++包。

4. 配置环境变量

1. 找到MinGW安装目录下的bin文件夹



2. 将该路径添加到系统环境变量PATH中

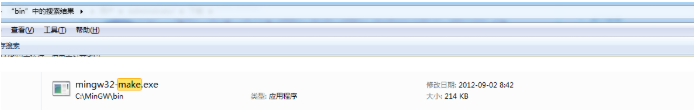

3. 将mingw32-make.exe重命名为make.exe



5. 验证安装

在命令提示符中测试make命令：

make

安装成功: 看到上述输出表示Make工具安装成功。

Makefile编写示例

创建Makefile文件来自动化构建流程：

# Makefile for Verilog simulation
all: iverilog_com vvp_sim gtk_wave

iverilog_com:
	iverilog -o ./sim.out -s counter_tb ./counter_tb.v ./counter.v

vvp_sim:
	vvp ./sim.out

gtk_wave:
	gtkwave ./counter_tb.vcd

clean:
	del /Q sim.out counter_tb.vcd

.PHONY: all iverilog_com vvp_sim gtk_wave clean

使用Makefile

创建Makefile后，在项目目录中运行：

make all

Make命令说明：

• make all: 执行完整的编译、仿真、波形查看流程
• make clean: 清理生成的文件
• make iverilog_com: 仅执行编译
• make vvp_sim: 仅执行仿真
• make gtk_wave: 仅打开波形查看器

后续扩展

基础环境配置完成后，还可以继续扩展以下工具：

• VS Code插件: 提供语法高亮和智能提示
• ModelSim: 专业级仿真工具
• Vivado: Xilinx FPGA开发套件

说明: 这些高级工具的配置将在后续文档中详细介绍。

---

总结

通过以上步骤，您已经成功搭建了完整的Windows Verilog开发环境，包括：

Icarus Verilog编译器

VVP仿真器

GTKWave波形查看器

Make自动化构建工具

现在您可以开始愉快的Verilog设计之旅了！
