使用Python解析求解拉普拉斯方程

引言

大家好！今天我们将探讨一个经典的偏微分方程—拉普拉斯方程，并使用 Python 进行求解。拉普拉斯方程广泛应用于物理学中，尤其是在电磁学、流体力学和热传导等领域。通过这篇文章，你将了解什么是拉普拉斯方程，以及如何利用 Python 来数值求解它。

什么是拉普拉斯方程？

拉普拉斯方程是一种描述标量场(如电势、温度等)在静态情况下变化的偏微分方程。它的标准形式为：

\[\nabla^2 \phi = 0
\]

其中：

$\nabla^2$ 是拉普拉斯算符，表示空间中二阶偏导数的和；
$\phi$ 是我们要解的标量场(如温度、电势等)。

拉普拉斯方程的物理意义是：在没有外部源项的情况下，标量场的变化是均匀的，场在空间中达到一个平衡状态。例如，在静电学中，拉普拉斯方程描述了没有电荷的区域中的电势分布；在热传导中，它描述了在稳态下温度的分布。

拉普拉斯方程的数值求解

拉普拉斯方程是一个二阶偏微分方程，解析解通常比较难以求得，因此我们常使用数值方法来求解。最常用的方法之一是有限差分法，它通过将连续的空间网格离散化为离散点来近似求解方程。

离散化拉普拉斯方程

对于二维的拉普拉斯方程，我们可以将空间网格离散化，将偏导数用差分来表示。假设我们在二维平面上，网格点的位置为 $(x_i, y_j)$，则拉普拉斯算符的离散化形式为：$$\frac{\phi_{i+1, j} - 2\phi_{i, j} + \phi_{i-1, j}}{(\Delta x)^2} + \frac{\phi_{i, j+1} - 2\phi_{i, j} + \phi_{i, j-1}}{(\Delta y)^2} = 0$$

其中，$\phi_{i, j}$ 表示网格点 $(x_i, y_j)$ 处的场值，$\Delta x$ 和 $\Delta y$ 分别是 x 和 y 方向的网格步长。

通过这个差分公式，我们可以得到一个线性方程组，求解这个方程组即可得到整个网格的场值，从而得到标量场的分布。

如何用 Python 来求解？

下面，我们将通过一个简单的例子来展示如何使用 Python 求解拉普拉斯方程。我们将在一个二维区域内求解电势分布，假设电势在边界上已知，且区域内没有外部电荷。

安装必要的库

我们将使用 numpy 来进行数值计算，使用 matplotlib 来绘制结果。如果没有安装这些库，可以通过以下命令安装：

pip install numpy matplotlib

编写代码

# coding=utf-8

import matplotlib

matplotlib.use('Agg')

import numpy as np

import matplotlib.pyplot as plt

# 网格大小和步长

Lx, Ly = 10.0, 10.0  # x 和 y 方向上的大小

Nx, Ny = 50, 50  # x 和 y 方向上的网格点数

dx, dy = Lx / (Nx - 1), Ly / (Ny - 1)  # 网格步长

# 创建网格

x = np.linspace(0, Lx, Nx)

y = np.linspace(0, Ly, Ny)

phi = np.zeros((Nx, Ny))  # 电势矩阵，初始值为0

# 设置边界条件：例如，左边界为电势为100，右边界为电势为0

phi[0, :] = 100  # 左边界

phi[-1, :] = 0  # 右边界

phi[:, 0] = 0  # 下边界

phi[:, -1] = 0  # 上边界

# 迭代求解拉普拉斯方程

tolerance = 1e-5  # 收敛误差

max_iter = 10000  # 最大迭代次数

for iteration in range(max_iter):

    phi_new = phi.copy()

    # 更新内部点的电势值

    for i in range(1, Nx - 1):

        for j in range(1, Ny - 1):

            phi_new[i, j] = 0.25 * (phi[i + 1, j] + phi[i - 1, j] + phi[i, j + 1] + phi[i, j - 1])

    # 检查收敛性

    if np.max(np.abs(phi_new - phi)) < tolerance:

        print(f"收敛于{iteration}次迭代")

        break

    phi = phi_new

# 绘制电势分布

plt.figure(figsize=(8, 6))

plt.contourf(x, y, phi.T, 50, cmap='jet')

plt.colorbar(label='Electric potential(V)')

plt.title("Numerical solution of Laplace's equation")

plt.xlabel('x')

plt.ylabel('y')

plt.savefig('Laplace.png')

代码解析

网格定义：我们首先定义了一个二维区域，其大小为 10x10，网格分辨率为 50x50。然后生成了 phi 矩阵，表示每个网格点上的电势值，初始值为 0。
边界条件：为模拟一个简单的情况，我们将左边界设置为 100V，右边界为 0V，上下边界设置为 0V。
迭代求解：我们使用有限差分法通过迭代的方式来求解内部点的电势。每次迭代，我们根据差分公式更新电势值，直到满足收敛条件为止。
结果可视化：最后，使用 matplotlib 绘制电势的等高线图，以直观显示解的分布。

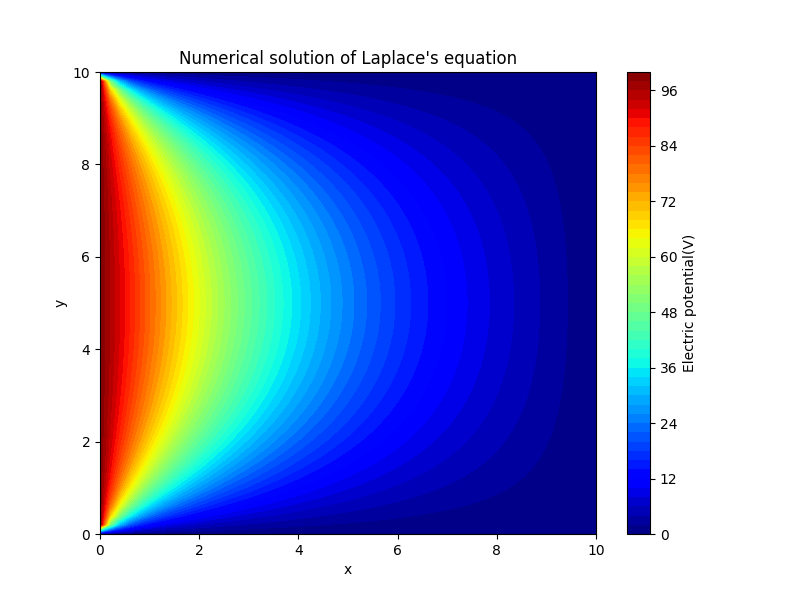

运行结果

运行代码后，你将看到一个二维的电势分布图，显示了从左边界到右边界电势的变化。图中的颜色表示不同的电势值，左边界电势为 100V，右边界电势为 0V，整个区域的电势逐渐从左边界的 100V 降低到右边界的 0V。

总结

今天，我们使用 Python 和有限差分法求解了二维拉普拉斯方程，并通过数值方法得到了电势的分布。拉普拉斯方程在物理学中有着广泛的应用，理解并能够求解它，对于掌握电磁学、热力学等领域非常重要。

通过本文的示例，大家可以看到，拉普拉斯方程的求解并不复杂，只需要合理地离散化空间并迭代更新，便可以得到数值解。当然，这只是最基础的求解方法，随着问题的复杂性增加，还可以采用更高级的数值方法，如有限元法、谱方法等。

希望今天的内容对你有所帮助，欢迎在评论区提出问题和讨论！
