netfilter框架之hook点

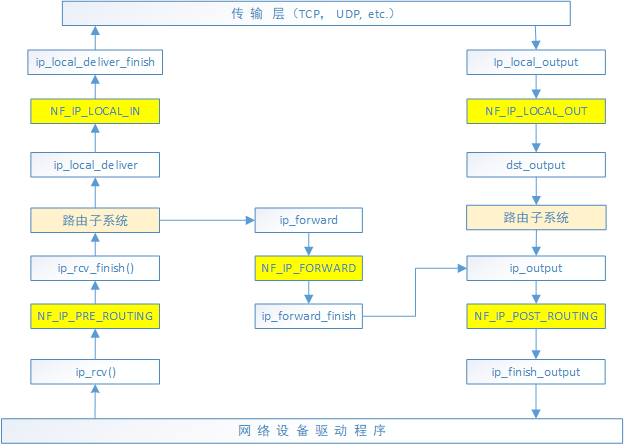

1. Netfilter中hook的所在位置

• 当网络上有数据包到来时，由驱动程序将数据包从网卡内存区通过DMA转移到设备主存区(内存区)， 之后触发中断通知CPU进行异步响应，之后ip_rcv函数会被调用到；
• ip_rcv函数首先对报文进行检验，最后调用NF_HOOK函数将控制权交给在NF_IP_PRE_ROUTING注册的规则进行处理，之后数据到达ip_rcv_finish函数并进行路由标的查询，确定该报文是发往本地还是转发。
  • 如果该报文是发往本地的，则调用ip_local_deliver函数进行处理，之后将控制权交给在NF_IP_LOCAL_IN注册的规则进行处理, 处理完毕后由ip_local_deliver_finish将数据报文发送到传输层；
  • 如果该报文是转发报文，则先后经过NF_IP_FORWARD和NF_IP_POST_ROUTING注册的规则，最后交由驱动程序发送到网络中；
• 对于本地外发报文会先后经过NF_IP_LOCAL_OUT和NF_IP_POST_ROUTING注册的规则，最后同样交由驱动程序发送到网络中。
