一、CS5265总概

Capstone CS5265 USB Type-C到HDMI转换器结合了USB Type-C输入接口和数字高清多媒体接口(HDMI)输出。嵌入式微控制器(MCU)基于工业标准8051内核。CS5265接收器端口将信道配置(CC)控制器、电源传输(PD)控制器、Billboard控制器和Display Port(DP)到HDMI v2.0转换器集成到一个芯片中,该芯片支持USB Type-C应用程序上的Display Port备用模式。

二、CS5265应用特性

CS5265是一种高度集成的单芯片,适用于多个细分市场和显示应用,如拓展坞、扩展底座、显示器、电视(TV)、投影仪、数字标牌、stream box等。

2.1用于DP显示端口(适配器)、扩展底座、投影仪、游戏机等的系统。

2.2 电视显示系统、数字标牌、虚拟现实系统

三、CS5265特性参数:

USB Type-C规范1.1及以下版本

与type-C 规范1.0兼容

VESA Display Port TM v1.4兼容。支持4通道高达HBR3(8.1 Gbps)的输入。内置高性能自适应均衡器。支持1兆赫辅助信道

USB Type-C通道配置(CC)功能

USB电源传输规范3.0兼容集成

USB电源传输(PD-BMC)物理层。支持消息协议。支持策略引擎。支持基本设备策略管理器

3.1 HDMI输出接口特性

每个通道的最大数据速率高达6-Gbps

支持高达3840 x2160@60Hz或4096x2160@60Hz

3.2 音频特性

LPCM和压缩音频编码格式

192k Hz x8通道的最大音频采样率支持高动态范围(HDR)元数据处理

3.3 嵌入式单片机特性

工业标准8051核

支持I2C主从高达400 KHz

3.4 电力与技术

5V/3.3/1.1V系统电压

HBM 6-KV用于连接器引脚,3.5-KV用于其余引脚



5包装规格

包装规格

包装规格

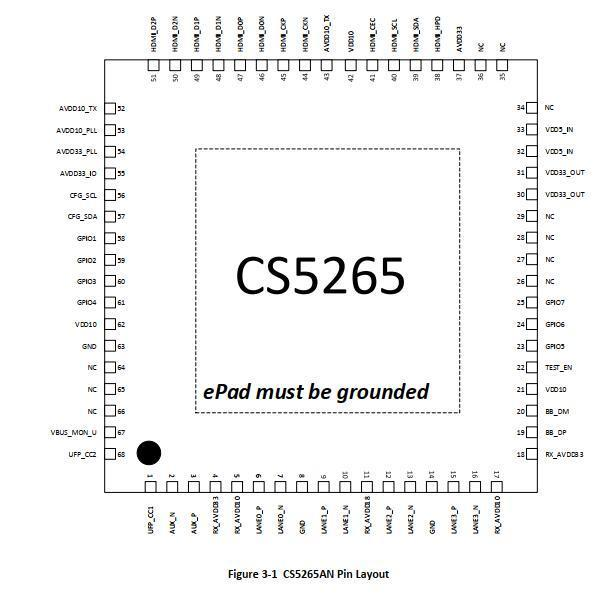

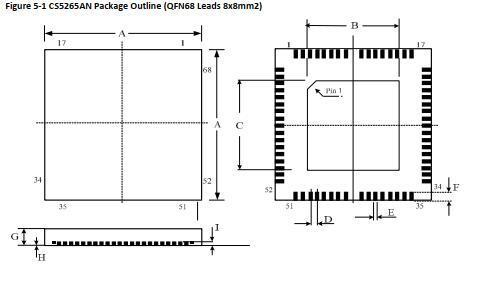

图5-1 CS5265封装外形(QFN68引线8x8mm2)

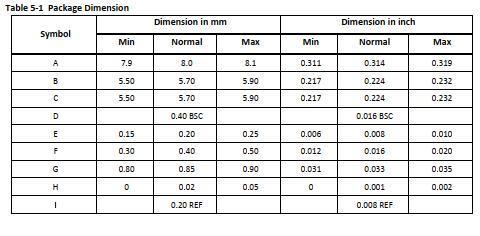

CS5265包装尺寸:

CS5265是一款专业的USB TYPEC转HDMI音视频转换拓展坞芯片,另外Capstone推出的 Type-C拓展坞方案芯片内含HDMI,VGA,PD3.0,最大能支持4k@60Hz分辨率,是目前业内集成度最高的一颗芯片,单芯片加较少的外围电路就能满足目前拓展坞市场的大多需求,CS526X系列优势在于:
1. 创新的发送器物理层设计,极大的减小了芯片面积
2. DP的自适应均衡算法,可以适应各种不同衰减的cable。
3. 创新的供电处理架构和算法,提供大的充电电流的同时保证了系统电源的稳定。
4. 高精度度的ADC来监控系统的运行状况,提高了系统的兼容性。
CS5263 DP1.4to HDMI2.0b Converter
CS5265 USBType-C to HDMI2.0b 4k@60Hz Converter
CS5267 Type-Cto HDMI2.0b 4k@60Hz Converter with PD3.0
CS5268 USBType-C to HDMI2.0b 4k@30Hz and VGA Converter with PD3.0 and USB 3.1
CS5269 USBType-C to HDMI2.0b 4k@60Hz and VGA Converter with PD3.0
