盈鹏飞嵌入式带你玩转T113系列tina5 SDK(1)-Tina SDK开发环境搭建

SBC-T113产品特性：

采用Allwinner公司Cortex-A7双核T113-i处理器，运行最高速度为1.2GHZ；

内置64-bit XuanTie C906 RISC-V协处理器；

支持JPEG/MJPEG视频编码，最大分辨率1080p@60fps；支持多格式1080P@60fps视频解码 (H.265,H.264, MPEG-1/2/4)；

支持RGB666/LVDS/MIPI-DSI，分辨率最高1920x1080；

支持512-1G Bytes DDR3 SDRAM；

支持SPI NAND存储和启动(默认：256MB；最大1GB)或者EMMC启动(默认：4GB,最大32GB)；

支持四路USB2.0 HOST；

支持六路RS232通信；

支持双路CAN BUS通信（隔离）；

支持双路以太网,一路10/100M;一路10/100/1000M；

稳定的操作系统的支持，可预装Ubuntu20.04/LINUX 5.4 Preempt/Tina5.0；

标准3.5寸主板，尺寸为:146*102MM；

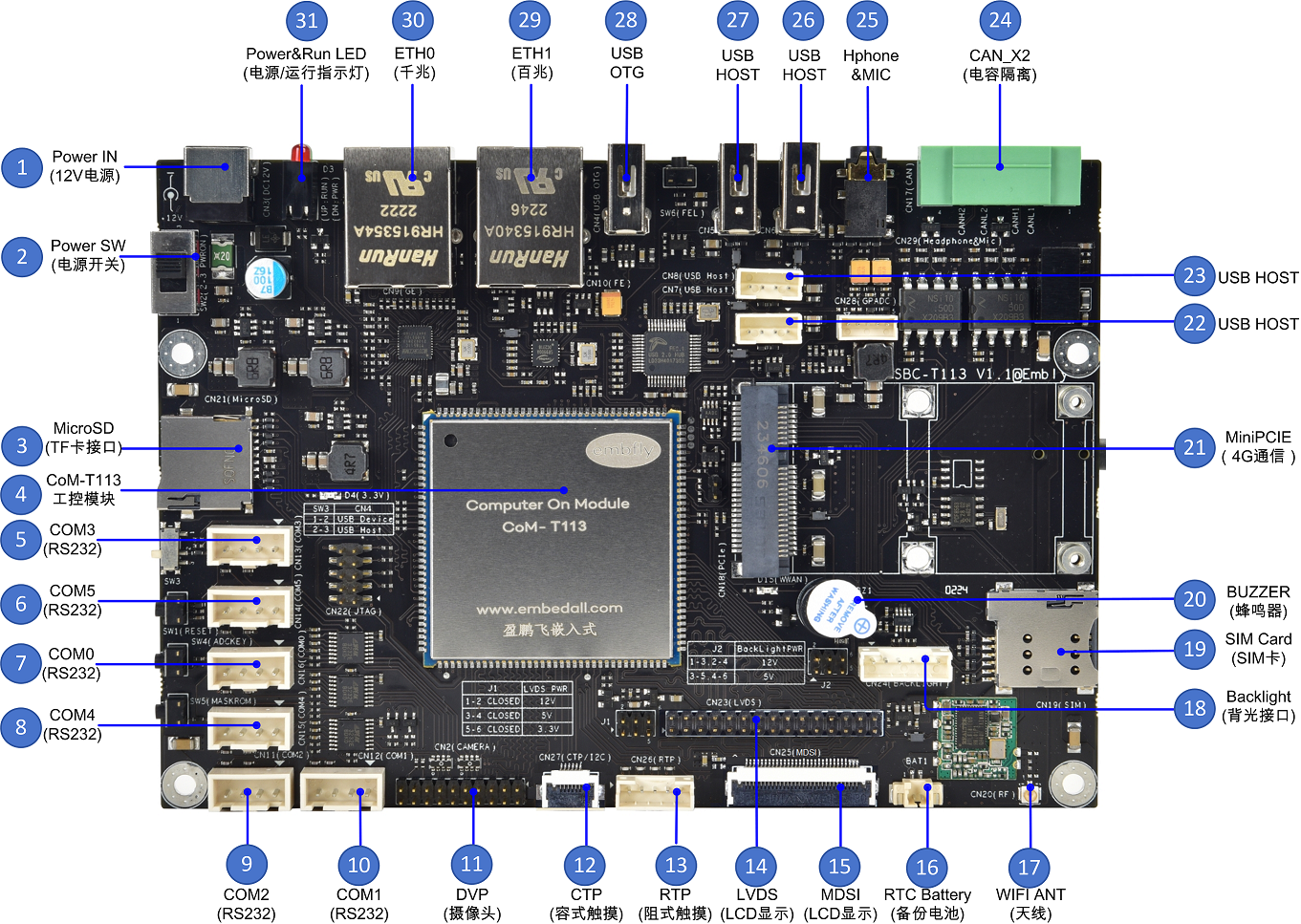

SBC-T113功能评估图：

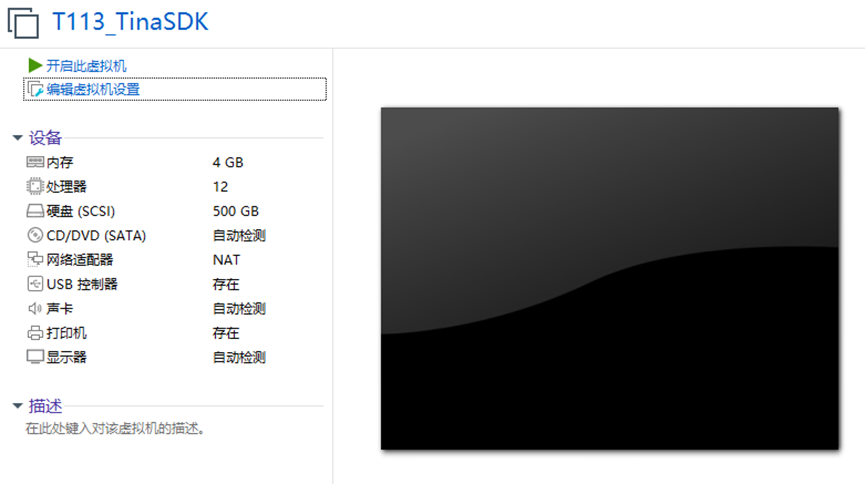

1. Tina SDK开发环境搭建：

2. 安装必要的软件包

`sudo apt-get install -y sed make binutils build-essential gcc g++ bash patch gzip bzip2 perl tar cpio unzip rsync file bc wget python cvs git mercurial rsync subversion android-tools-mkbootimg vim libssl-dev android-tools-fastboot

点击查看代码

sudo apt-get install build-essential subversion git libncurses5-dev zlib1g-dev gawk flex quilt libssl-dev xsltproc libxml-parser-perl mercurial bzr ecj cvs unzip lib32z1 lib32z1-dev lib32stdc++6 libstdc++6 libc6:i386 libstdc++6:i386 lib32ncurses5 lib32z1 bison –y

3. 获取Tina-SDK

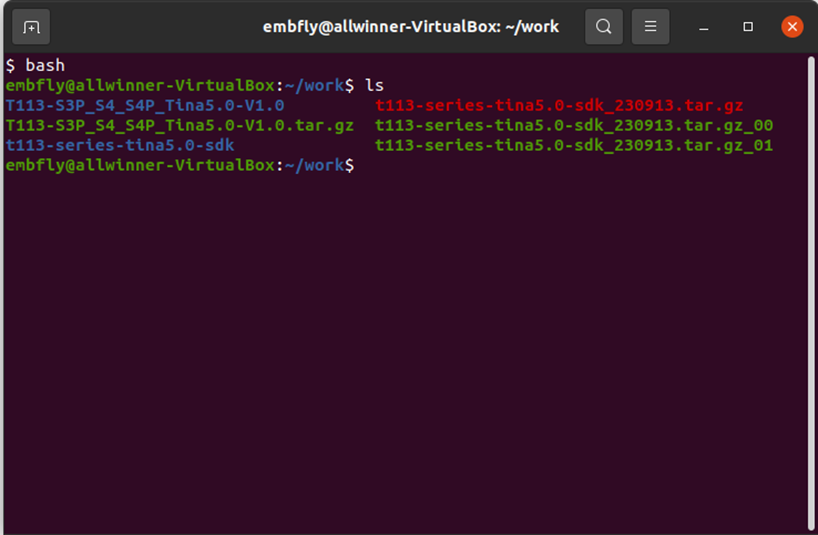

我们提供SDK资料内，一般存在多个压缩包文件，需要把压缩包合并为一个文件才能进行解压缩。

例如上图中有t113-series-tina5.0-sdk_230913.tar.gz_00 和t113-series-tina5.0-sdk_230913.tar.gz_01两个文件，我们需要把他们先合并。打开终端，执行cat t113-series-tina5.0-sdk_230913.tar.gz* | tar xvz来解压缩。

4. 烧录镜像

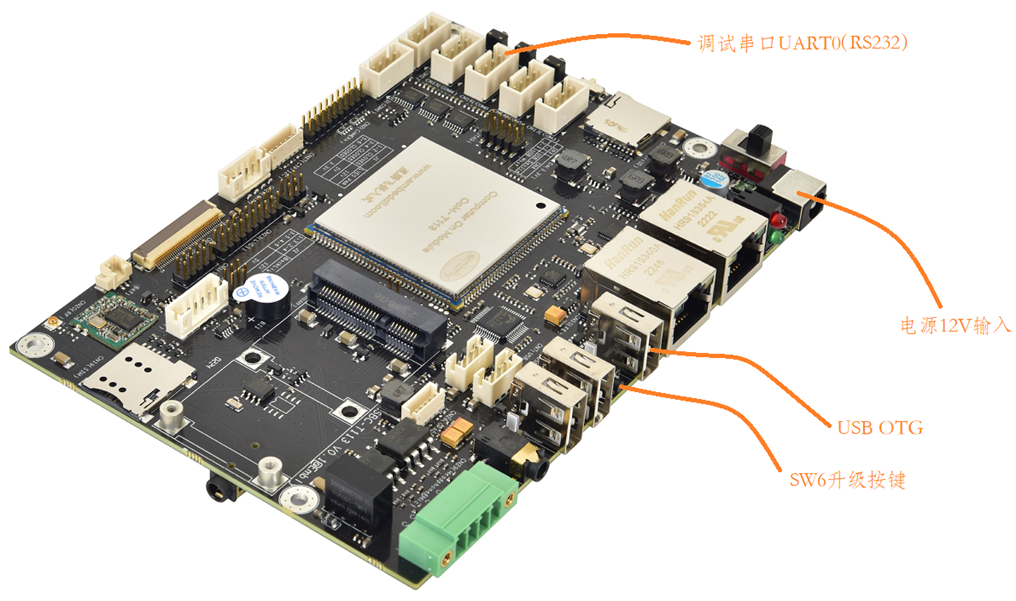

请按照如下方式把SBC-T113主板的基本硬件搭建起来，并使用Type-A对A的线将主板USB OTG(CN4,做成了USB-A的样式）接口连接至PC机USB接口连接。

在线烧录到SPI NAND Flash

所需软件AllwinnertechPhoeniSuit和AllwinnerUSBFlashDeviceDriver，其中AllwinnerUSBFlashDeviceDriver是USB驱动，AllwinnertechPhoeniSuit是烧写软件。

将主板和电脑通过USB线链接起来后，第一次烧写时会进行USB设备的查找，电脑端必须安装全志的USB驱动，以下是安装驱动过程：

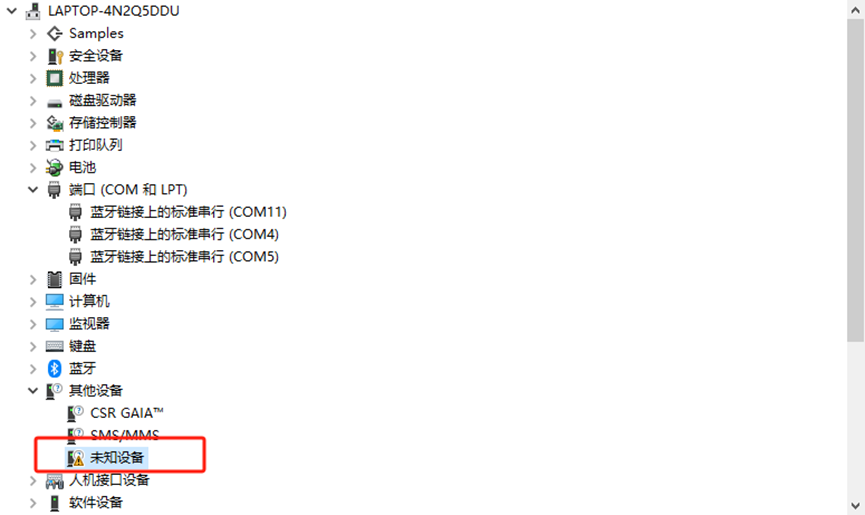

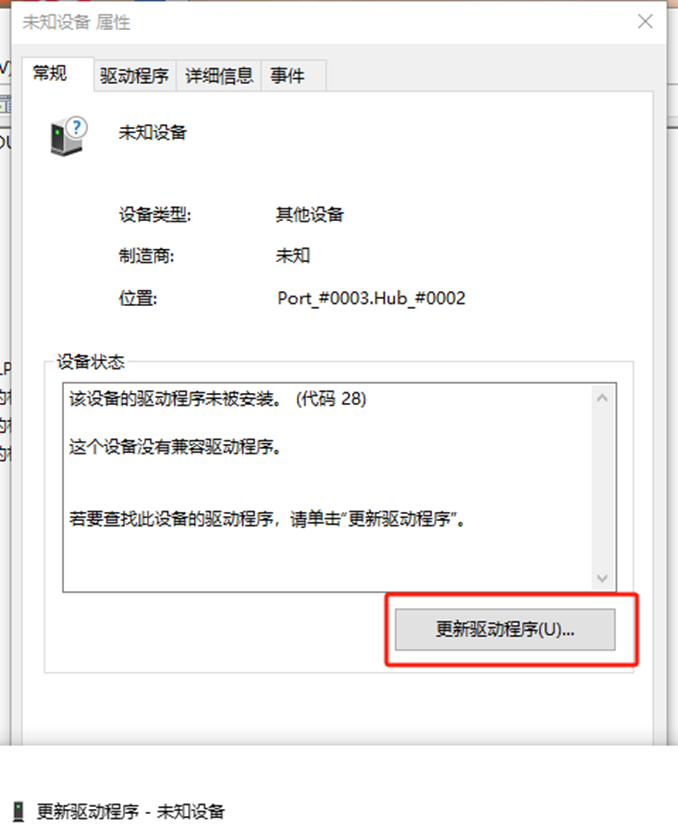

如果插入为usb，贼会提示未知设备，双击未知设备

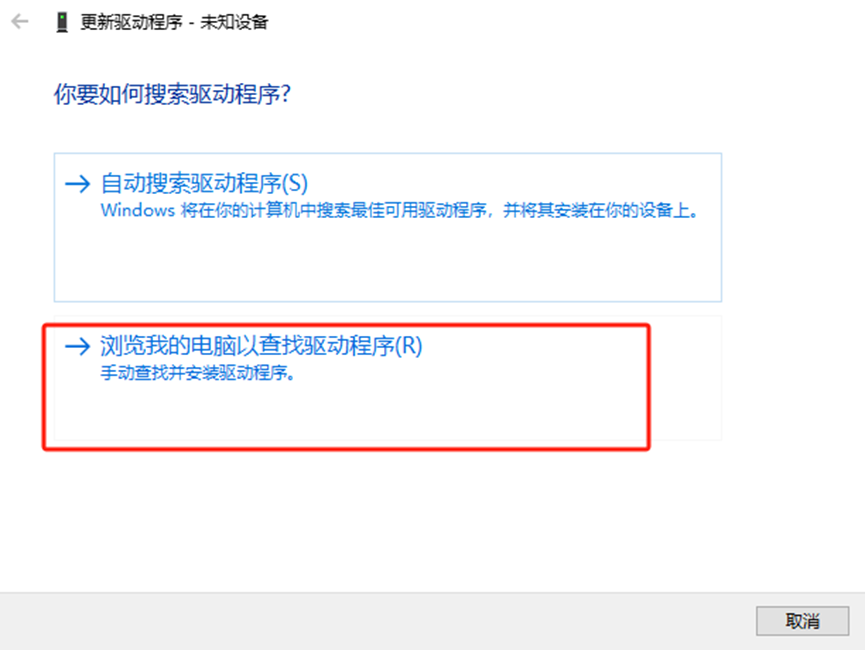

点击更新驱动程序

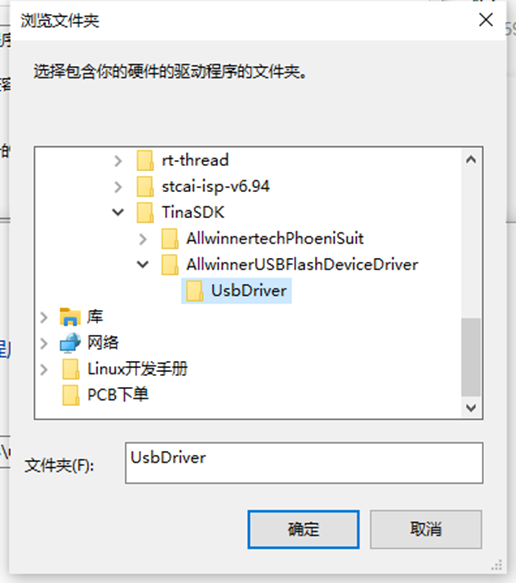

选择TinaSDK里面的UsbDriver

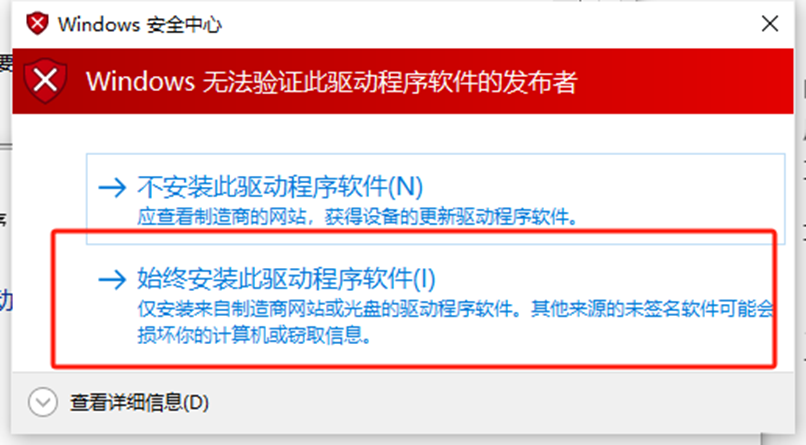

点击始终安装此驱动程序软件

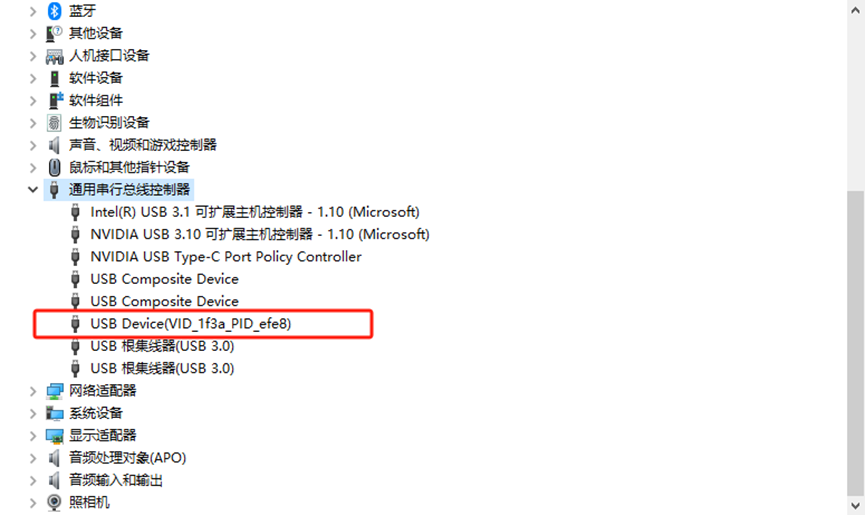

如果有下面这个设备就代表安装成功

安装好驱动后，可使用AllwinnertechPhoeniSuit软件进行烧写，烧写过程如下：

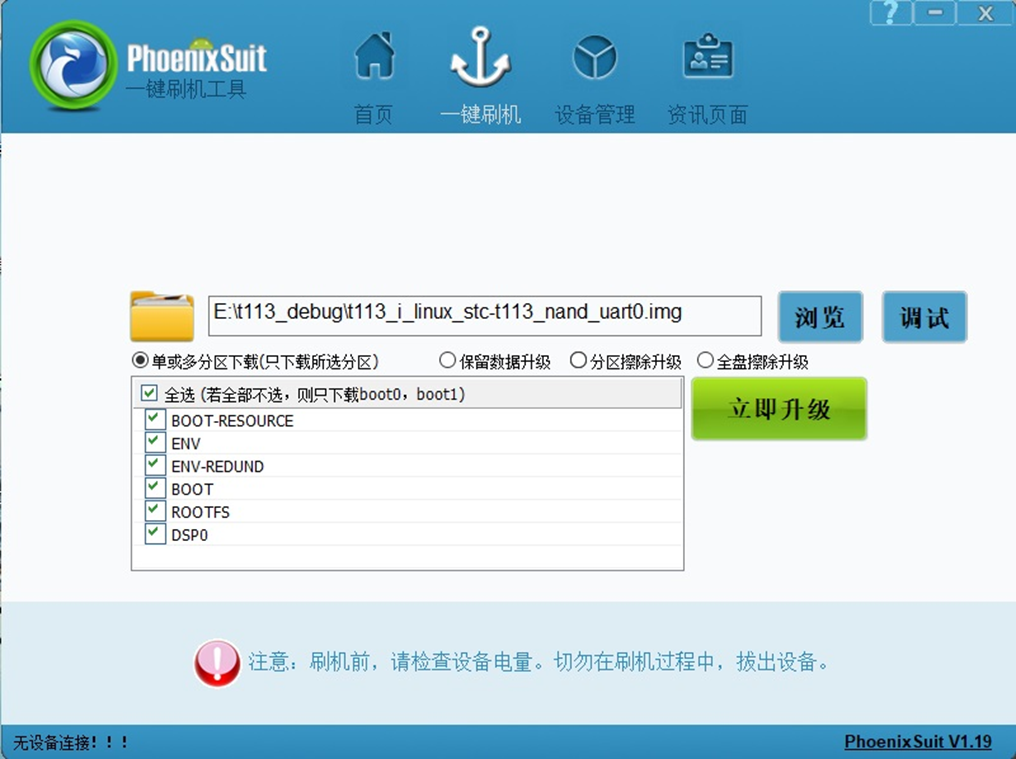

（1）双击打开PhoenixSuit工具，点击Firmware，然后选择Linux系统镜像文件。

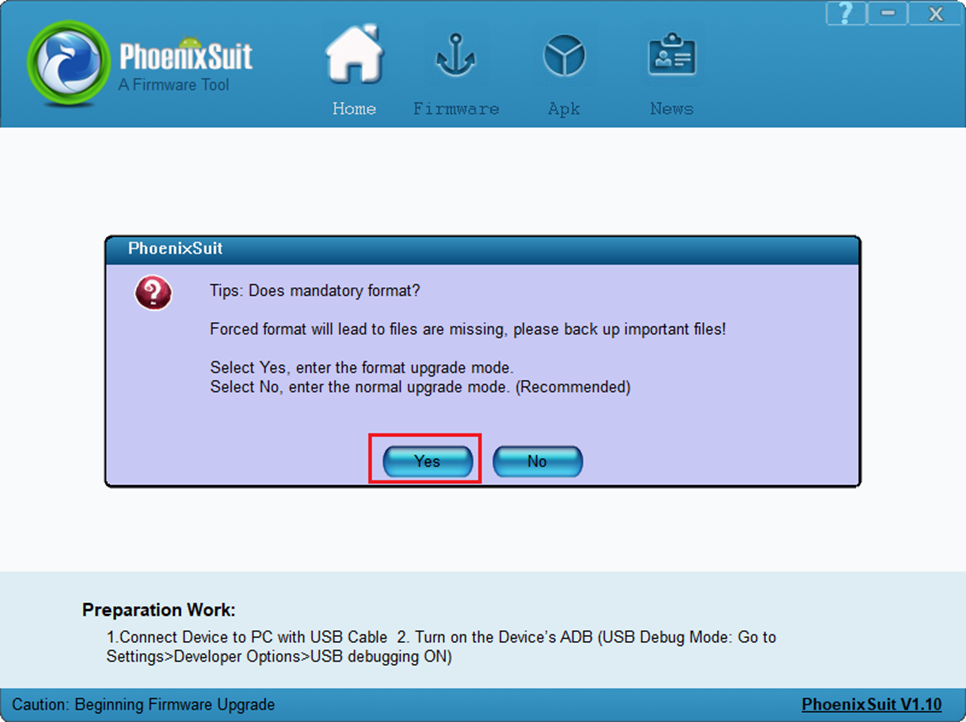

（2）确保主板已断电，长按MASKROM(SW5)按键，再将主板上电，当PhoenixSuit工具出现如下界面后，松开MASKROM(SW5)按键。在PhoenixSuit工具界面选择"Yes"，将板载NAND FLASH进行格式化，请注意提前做好数据备份。

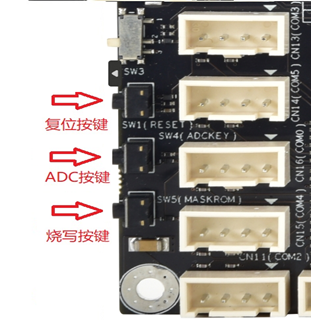

在主板左下角找到按键 RESET（SW1）和MASKROM(SW5)按键，具体位置如下：

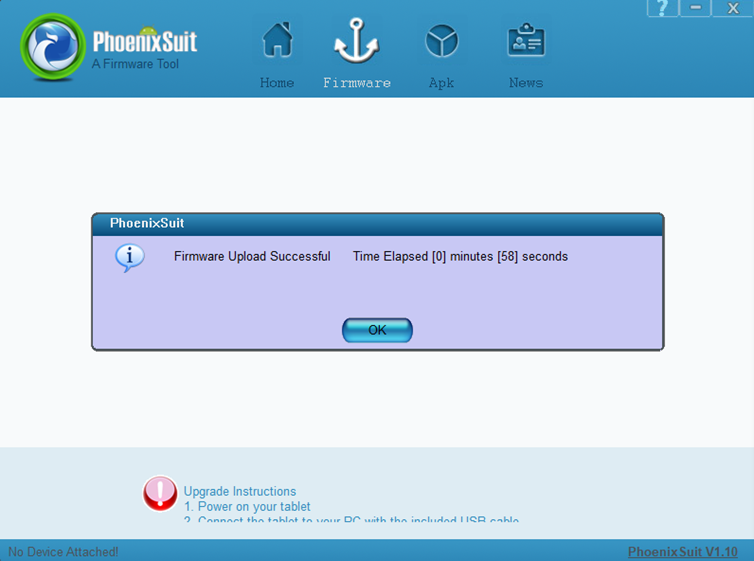

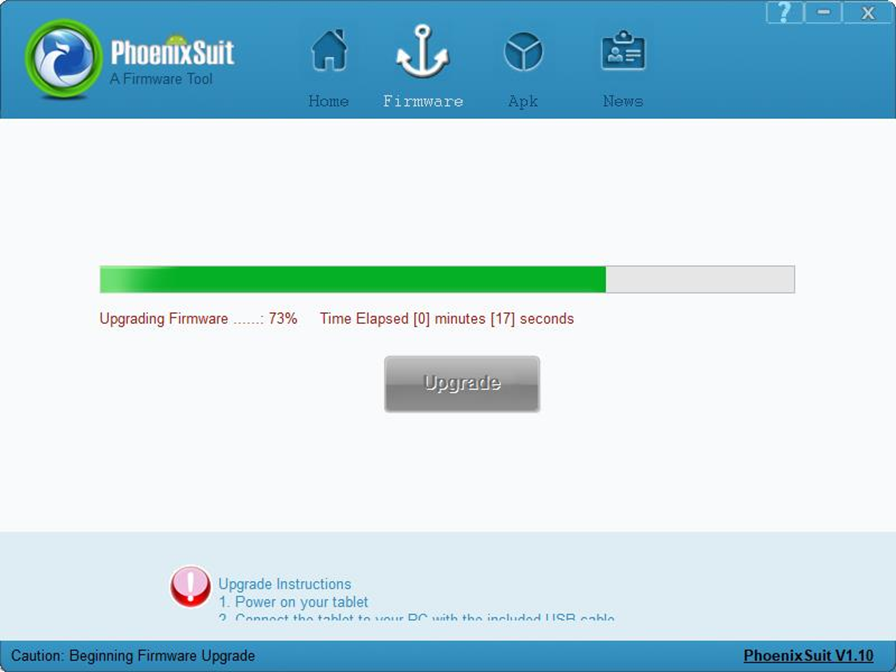

（5）格式化完成后，PhoenixSuit工具将自动固化Linux系统镜像文件至NANDFLASH。直至出现如下界面，表示系统固化成功。

（6）请将主板断电，然后重新上电后，主板将从NAND FLASH启动系统。

5. TF启动卡的制作

所需工具SDCardFormatter和PhoenixCard，其中SDCardFormatter是SD卡格式化软件，PhoenixCard是全志官方提供的把固件烧写SD卡的软件。

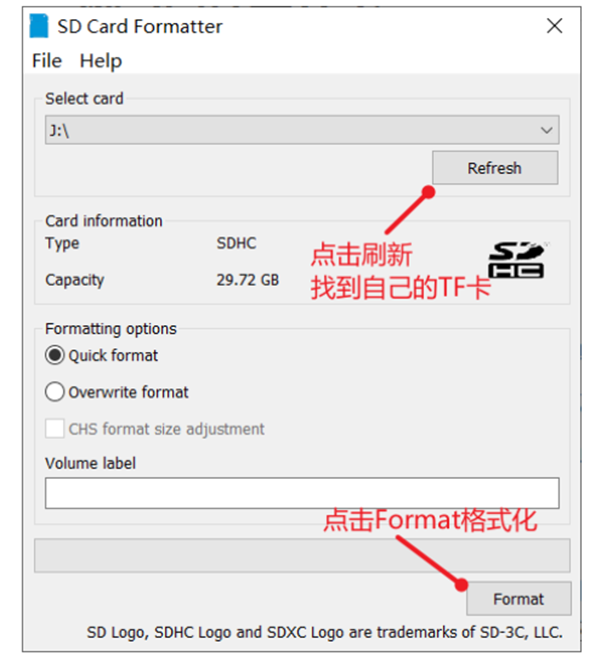

首先使用读卡器将SD卡插入电脑，打开SD Card Formatter格式化SD卡

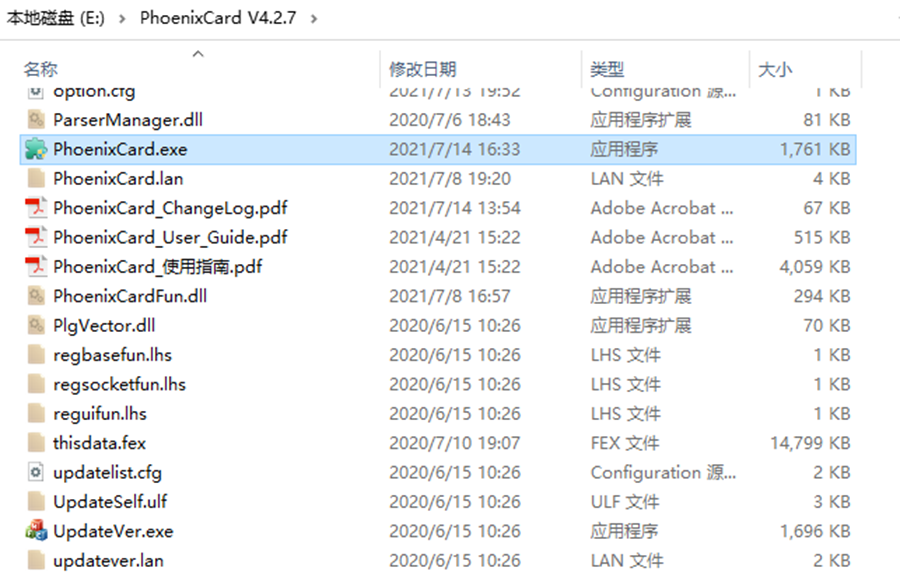

（1）请将格式化好的Micro SD卡通过读卡器连接到PC机USB接口，双击"PhoenixCard.exe"打开系统固化工具。

（2）工具运行后会自动识别接入到PC端的Micro SD卡，如下图所示。

（3）在PhoenixCard软件上点击“固件”选择目标镜像文件

t113_i_linux_sbc-t113_nand_uart0.img，接着选择“启动卡”，最后点击“烧卡”制作Linux系统启动卡。启动卡烧写成功后，把TF卡插入主板，主板重新上电后，将直接从TF卡启动。

6. TF量产卡的制作

量产卡是可以直接用来烧录主板，完全脱离电脑进行主板初始化。

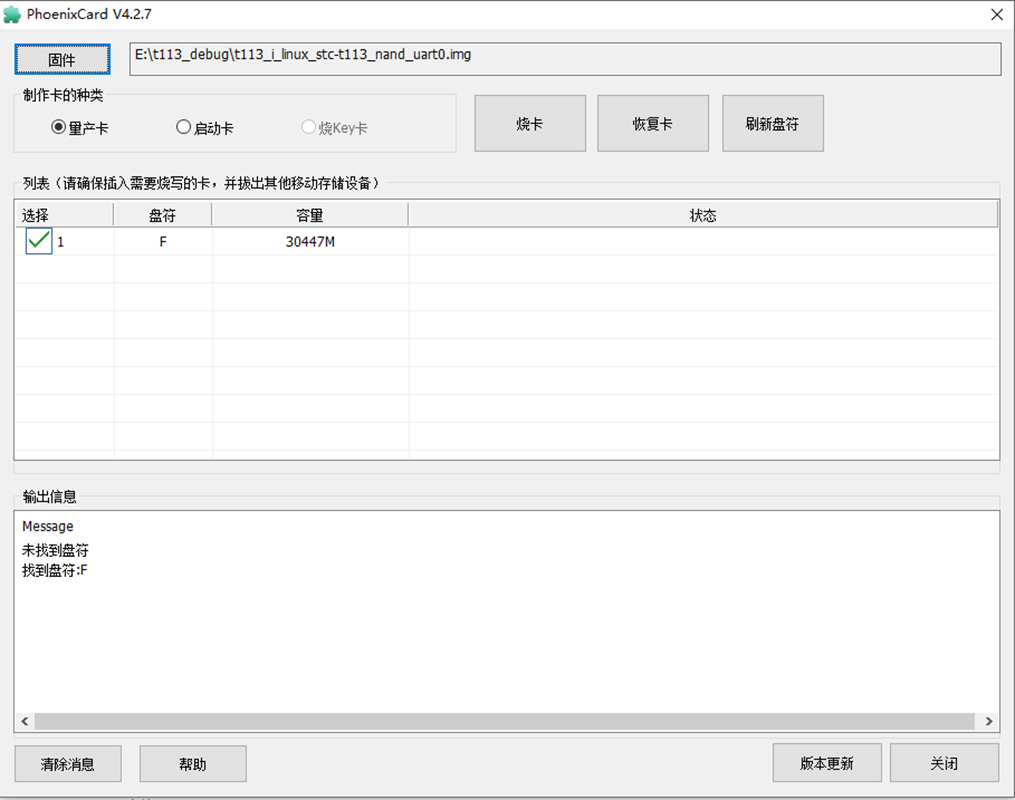

在PhoenixCard软件上点击“固件”选择目标镜像文件t113_i_linux_sbc-t113_nand_uart0.img，接着选择“量产卡”，最后点击“烧卡”制作Linux系统量产卡。量产卡是可以直接用来烧录主板，完全脱离电脑。
