安霸pipeline简述之rgb域的处理

RGB域处理模块的详细介绍：

　　RGB域的处理主要是demosaic，color_correction，tone_curve(类似于gamma曲线)。

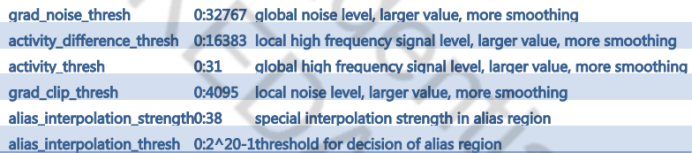

　　Demosaic:此模块将bayer Pattern 的图像做插值，把图像从raw域转换到rgb域Demosaic模块中，一些可调节参数及其作用：

　　

　　Grad_noise_thresh 对全局噪声的去噪等级，值越大，去噪能力越强。

　　Grad_clip_thresh 对局部噪声的去噪等级，值越大，去噪能力越强。

　　Alias_interpolation_thresh 针对混频伪细节和伪彩现象的门限设置，值越小，更趋于判断为为细节和伪彩。

　　Alias_interpolation_strength 针对混频伪细节和伪彩改善强度，值越大，改善效果越好。

　　Activity_thresh  对全局高频细节的门限设置，值越小，则保留越多全局细节。

　　Activity_difference_thresh 对局部高频细节的门限设置，值越小，则保留越多局部细节。

　　

　　Color correction（ccbin）:此模块采用3d lut来实现颜色转换，而不是传统的3x3矩阵方式。采用3d lut这种方式可以针对某一颜色来做映射。两者的区别就是3x3矩阵在调节某个颜色时，一定会影响到其他的颜色，而3d lut如果只选取一个颜色做改变时，是不会影响到其他颜色的。

　　安霸关于ccbin是通过标定来生成四个bin文件来保存颜色校正的参数，这四个Bin文件分别是一个单位映射（类似于CCM中的单位矩阵）、d75色温下的映射、d50色温下的映射、a色温下的映射。如果是某个色温下的颜色风格需要修改就找到对应的色温bin文件修改。Bin文件修改可参考如下：

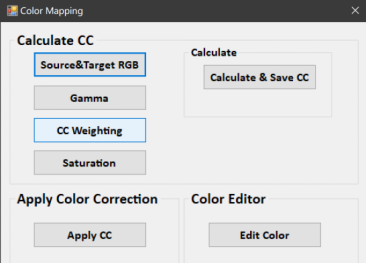

　　首先使用安霸提供的IQlab工具，点击source&TargetRGB导入d75\d50\a三组色温的24色卡raw图作为修改ccbin的材料。

　　

　　可调整的参数有：

1. Gamma,在调整颜色前一定要保证亮度水平一致。可通过调整gamma使得色卡中的白色块的r、g、b分量与目标保持一致来保证亮度水平一致。
2. CC weighting,可以设定不同色块权重,权重越大代表色块标定越准确。

　　　　

　　3.Saturation,可以设定画面整体的饱和度。

　　4.Edit Color,对单个色块进行hue(色度),saturation（饱和度）,brightness(亮度的)的修改。

　　针对单一色块的修改：可尝试修改CC weighting，以及在Edit Color中对hue,saturation进行编辑，例如针对人脸偏黄问题，可选择肤色颜色快，通过改变hue使黄色偏向于红润，便略微提高其saturation，就可以的到一个较好的效果。

　　针对整体颜色风格的修改：首先需要得到目标图像红、绿、蓝三原色中的r\g\b分量数值的比例以及具体的数值，可通过对hue的加减使图像中的红、绿、蓝三原色中的r\g\b分量数值的比例接近，再修改整体的Saturation使r\g\b分量的数值接近。

　　tone_curve(类似于gamma曲线)：除了Color correction中的gamma曲线，安霸还提供了一个全局映射曲线模块。因为在pipeline中raw域是10bit，而到了yuv域就变为了8bit,所以这个曲线就负责将10bit的信息映射到8bit上。

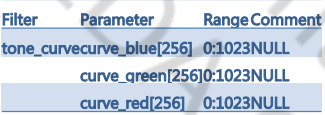

　　参数如下：此模块的横坐标是0-255（8bit的亮度值是0-255），纵坐标是0-1023（10bit的亮度值是0-1023），一般使用线性映射，将1023映射到255上，两者的0也对应0。
