【HUST】网安｜操作系统实验｜实验一 内核编译、系统调用、编写批处理脚本

文章目录

• 目的
• 任务
• • 前言
  • 一、linux内核编译
  • • 非常靠谱的两篇参考文章：
    • 补注：
    • 总结
  • 二、添加新的系统调用
  • • 特别靠谱的参考文章：
    • 补注：
    • • 1. 我修改的文件：
      • 2. 图中需要敲入的全部代码：
      • 3. 编译新内核后可能遇到的问题：
  • 三、编写批处理程序
  • • 1. 任务
    • 2. 代码
    • 3. 运行检测
  • 四、用NASM编写MBR引导程序，在BOCHS虚拟机中测试
  • • 1. 提示：
    • 2. 安装nasm和bochs
    • 3. 使用bochs
    • 4. 可能遇到的报错
    • 5. 开始调试
  • THE END

目的

1）理解操作系统引导程序/BIOS/MBR的概念和作用；
2）理解并应用操作系统生成的概念和过程；
3）理解并应用操作系统操作界面，系统调用概念
4）掌握和推广国产操作系统（限“银河麒麟”，加10分，直到满分）

任务

1）用NASM编写MBR引导程序，在BOCHS虚拟机中测试。
2）在Linux（建议Ubuntu或银河麒麟）下裁剪和编译Linux内核，并启用新内核。（其他发行版本也可以）
3）为Linux内核（建议Ubuntu或银河麒麟）增加2个系统调用，并启用新的内核，并编写应用程序测试。（其他发行版本也可以）
4）在Linux （建议Ubuntu或银河麒麟） 或Windows下，编写脚本或批处理。在指定目录中的全部txt文件末尾追加或更新：用户名:日期和时间。root:2021-11-23 09:50

前言

优麒麟下载地址：https://www.ubuntukylin.com/downloads/
任选镜像站，去Index of /ubuntukylin-cdimage/Kylin-V10-SP1/目录下载镜像。
我使用的优麒麟镜像下载链接：阿里云_Kylin-Desktop-V10-SP1-Release-hwe-2107-x86_64.iso，版本是Kylin-V10-SP1。
用虚拟机直接选择镜像安装。

优麒麟是一款好好看的linux系统，自带中文输入法，UI美观，自带漂亮的壁纸，操作方便，没有奇怪的bug。

一、linux内核编译

非常靠谱的两篇参考文章：

看参考文章之前请先看补注!!!

1. Linux内核编译很简单，6步编译一个自己的内核
2. Linux 内核编译步骤及配置详解

补注：

1. 虚拟机内存请分配100GB，否则后期空间不够，手动扩展于事无补，只能下载磁盘管理器。
   同时，考虑到虚拟机需要快照，真实磁盘空间最好预留70~80GB，不快照预估60GB。内核请分配4个或以上，建议4个。

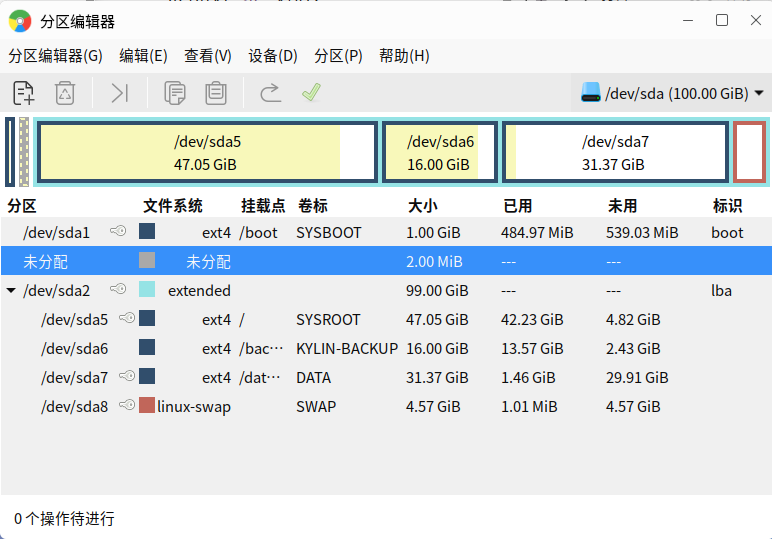

   编译新内核后文件占用情况（大致60GB）：

2. 可以先进行内核修改(也就是第二步)，再回来编译内核，否则修改后需要再次编译。
3. 需要提前安装的软件名包：gcc gdb bison flex libncurses5-dev libssl-dev libidn11 build-essential，用sudo apt install安装。
4. 如果优麒麟主机和虚拟机之间没办法复制粘贴，说明安装虚拟机的时候安装出错，最好是直接重新安装，否则之后会继续出更多的错。
5. sudo apt install无法定位软件包解决：执行sudo apt-get update，即可。如果还不行就多update一次。
6. 可以用sudo setstatus softmode把弹出来的“是否允许未知程序执行”关掉。
7. .config文件可以不用复制/修改，先执行make menuconfig然后exit，会生成一个。

编译成功并安装的截图：

总结

1、获取内核源码，解压至/usr/src
	tar xf linux-5.10.81.tar.xz -C /usr/src
	ln -sv /usr/src/ linux-5.10.81  /usr/src/linux

	# tar xf linux-3.13.5.tar.xz -C /usr/src
    # ln -sv /usr/src/linux-3.13.5  /usr/src/linux
2、设置弱保护模式（防止弹窗太多）：
	sudo setstatus softmode # 仅限优麒麟
3、配置内核特性(选择一种方法就可以了)
    make config：遍历选择所要编译的内核特性
    make allyesconfig：配置所有可编译的内核特性
    make allnoconfig：并不是所有的都不编译
    make menuconfig：这种就是打开一个文件窗口选择菜单
    make kconfig(KDE桌面环境下，并且安装了qt开发环境)
    make gconfig(Gnome桌面环境，并且安装gtk开发环境)
4、编译内核 # 这一步是最耗时的
    # make [-j #] ： #号最多为CPU物理核心总数的两倍，这样会快点哦
5、安装内核模块
    # make modules_install
6、安装内核
    # make install
7、验正并测试(选择自己内核有的一种方法就可以了)(可跳过)
    # cat /boot/grub/grub.conf
    # cat /boot/grub/grub.cfg
8、查看新内核是否已经添加, 而后重启系统并测试(任选其一)
	# uname -a
    # unmae -mrs

二、添加新的系统调用

特别靠谱的参考文章：

看参考文章之前请先看补注!!!

1. Ubuntu20.04+Linux5.8.8 添加系统调用实现进程隐藏
2. Kernel官网步骤：Adding a New System Call

补注：

1. 我修改的文件：

①系统调用：linux-5.10.81/kernel/sys.c
②系统调用函数声明：linux-5.10.81/include/linux/syscalls.h
③ID：linux-5.10.81/arch/x86/entry/syscalls/syscall_64.tbl
④ID声明：linux-5.10.81/include/uapi/asm-generic/unistd.h
重点：修改内容见下图：

上图是已经编译完成的，能够正常调用新增的系统调用，并得到输出结果。

2. 图中需要敲入的全部代码：

①系统调用：linux-5.10.81/kernel/sys.c

SYSCALL_DEFINE2(SSD_Add,int,x,int,y){
        printk("%d",x+y);
        return 0;
}

SYSCALL_DEFINE3(SSD_Max,int,a,int,b,int,c){
        if(a>b)b=a;
        if(b>c)c=b;
        printk("%d",c);
        return 0;
}

注意输出不能有’\n’，注意是printk啊！！不是printf！！
后话：printk不改优先级只能输出在日志中，要用dmseg打印（如果嫌打印的东西太多了可以先sudo dmseg -C 把内核缓冲区清空一下）。

②系统调用函数声明：linux-5.10.81/include/linux/syscalls.h

asmlinkage long sys_SSD_Add(int x, int y);
asmlinkage long sys_SSD_Max(int a, int b, int c);

③ID：linux-5.10.81/arch/x86/entry/syscalls/syscall_64.tbl

498     64      SSD_Add                 sys_SSD_Add
499     64      SSD_Max                 sys_SSD_Max

④ID声明：linux-5.10.81/include/uapi/asm-generic/unistd.h

#define __NR_ssd_add 498
__SYSCALL(__NR_ssd_add, sys_SSD_Add)
#define __NR_ssd_max 499
__SYSCALL(__NR_ssd_max, sys_SSD_Max)

⑤系统调用测试：test.c

#include <unistd.h>
#include <sys/syscall.h>
#include <stdio.h>
int main(int argc, char *argv[])
{
    long ret;
    ret = syscall(499,1,2,3);   //Max
    ret = syscall(499,7,6,5);   //Max
    ret = syscall(498,4,6);     //Add
    printf("ret:%ld\n",ret);
    ret = syscall(499,7,9,8);   //Max
    printf("ret:%ld\n",ret);
}

输出可能不会按序。

3. 编译新内核后可能遇到的问题：

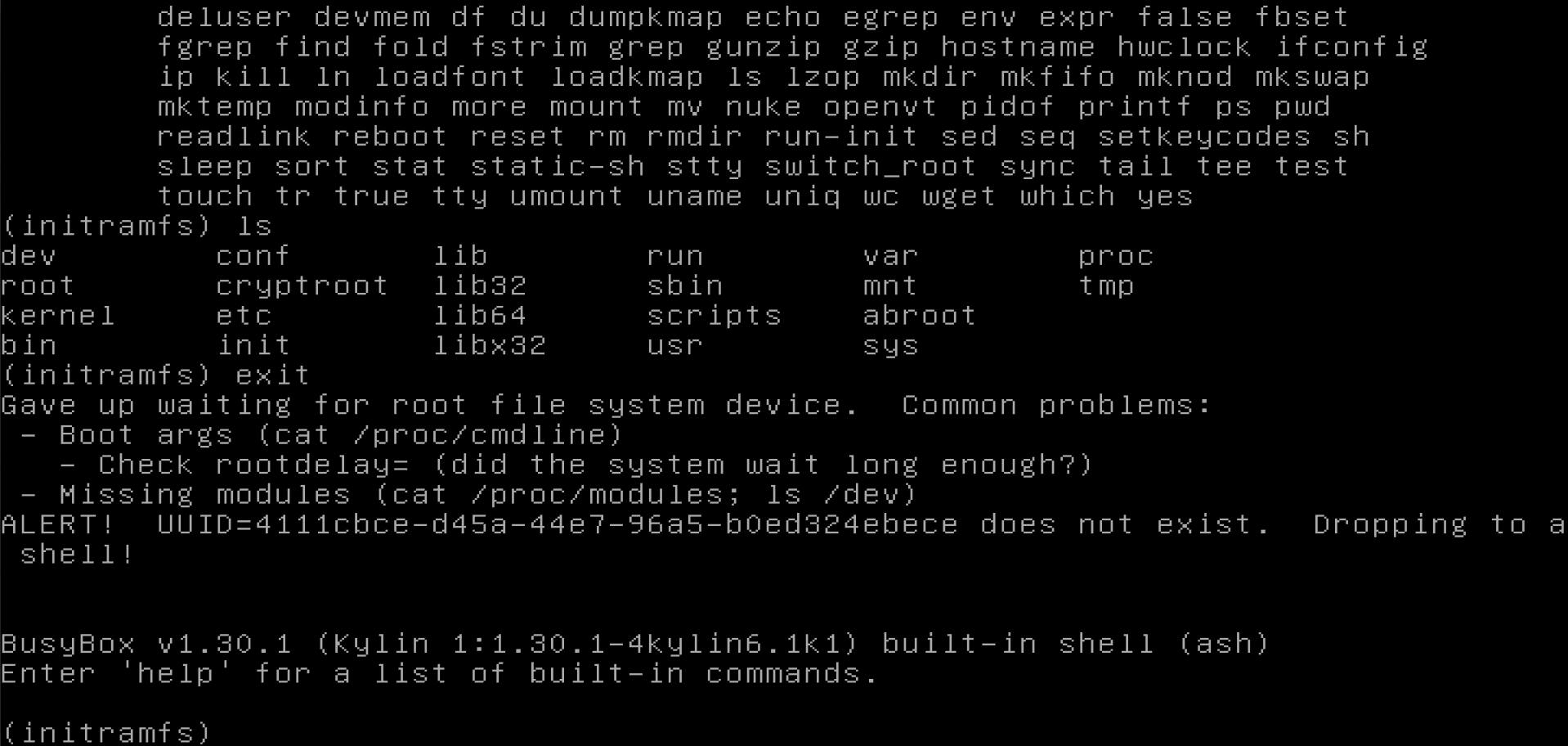

可能找不到modules，无法启动。

解决办法：回到make modules_install这一步之前，重做这一步以及后面的步骤，保证内存充足。

三、编写批处理程序

1. 任务

1. 要求：在 Ubuntu (或银河麒麟) 或 Windows 下，编写脚本或批处理。
2. 功能：在指定目录中全部 txt 文件的末尾追加一行，写入用户名，日期，时间。
3. 提示: 1) 目录通过命令行的参数来指定，不要在脚本中写死；2) 注意检查文件的后缀是否 txt；3) 日期和时间的写入格式可以自己确定【例如特殊字符标识】；4) 已写有日期和时间的文件只能更新日期和时间，不能追加。

2. 代码

str_insert="#LY4E# $USER `date +%Y-%m-%d,%H:%M:%S`"
for ofile in $1/*.txt
do
	if [ `grep -c "#LY4E#" $ofile` -eq 0 ];then
		echo $str_insert >> $ofile
	else
		sed -i "/#LY4E#/c $str_insert" $ofile
	fi
done

针对每一条提示的解释：

1. 用$1接收第一个命令行参数(目录)。
2. 用*.txt检查文件后缀是否为txt。
3. 设置写入格式为#LY4E# 用户名 日期,时间，其中特殊标识设为#LY4E#。
4. 用grep结合特殊标识符判断是否已写有日期和时间。如果未写入，则向文件中追加写入字符串str_insert；如果已写入，则用sed更新字符串。

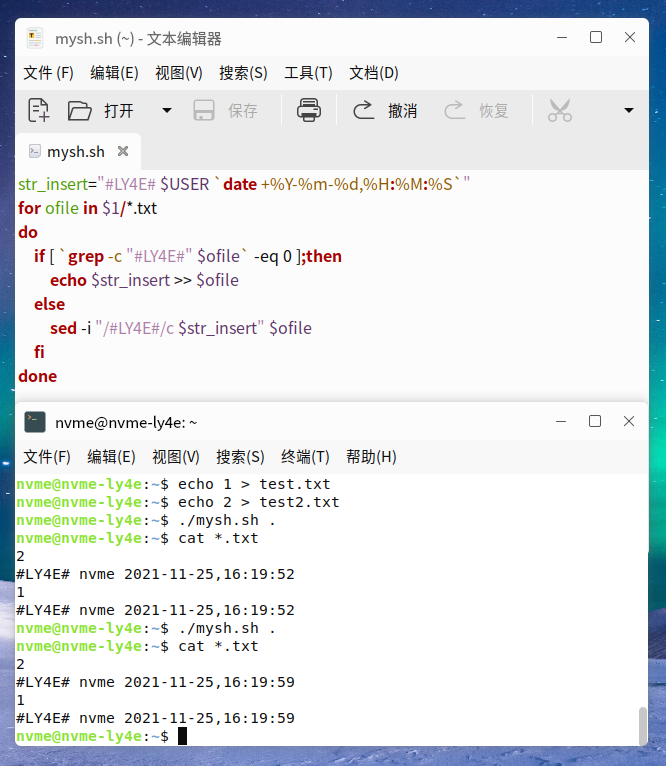

3. 运行检测

如图所示。

结果解释：

1. 先分别初始化test.txt和test2.txt的内容为1和2。
2. 运行批处理文件mysh.sh。
3. 打印输出所有txt文件。
4. 再次运行批处理文件mysh.sh，检查是否会重复写入。
5. 再次打印输出所有txt文件，从显示时间可知，字符串被更新，而非追加。

四、用NASM编写MBR引导程序，在BOCHS虚拟机中测试

1. 提示：

1. 参考书：《一个操作系统的实现》前3章
2. 基本功能和程序框架：屏幕显示“Hello OS”后原地停下。
3. 扩充功能：利用BIOS中断获取并显示内存大小信息。
4. 开发环境：限定：Linux + Bochs + Nasm

2. 安装nasm和bochs

sudo apt install nasm，可以。
sudo apt install bochs bximage，可直接安装bochs、bximage。
直接用源码安装比较齐全，不需要另外再下载bximage或其他的。
源码安装的步骤如下：

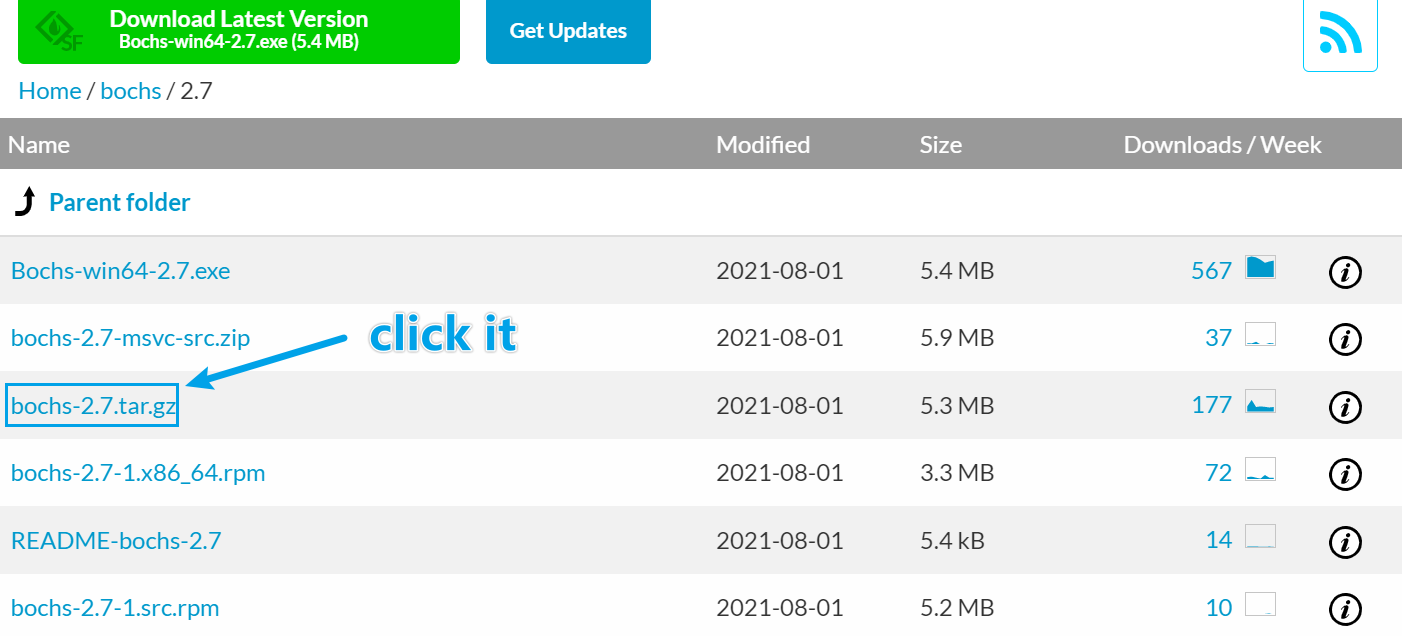

①Bochs官网下载bochs-版本号.tar.gz。

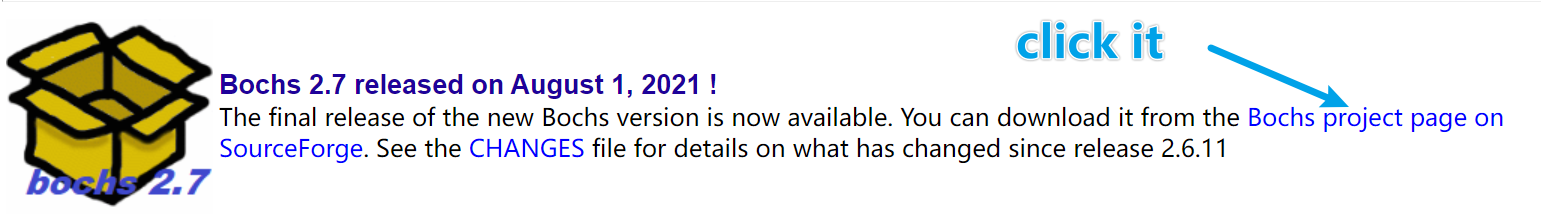

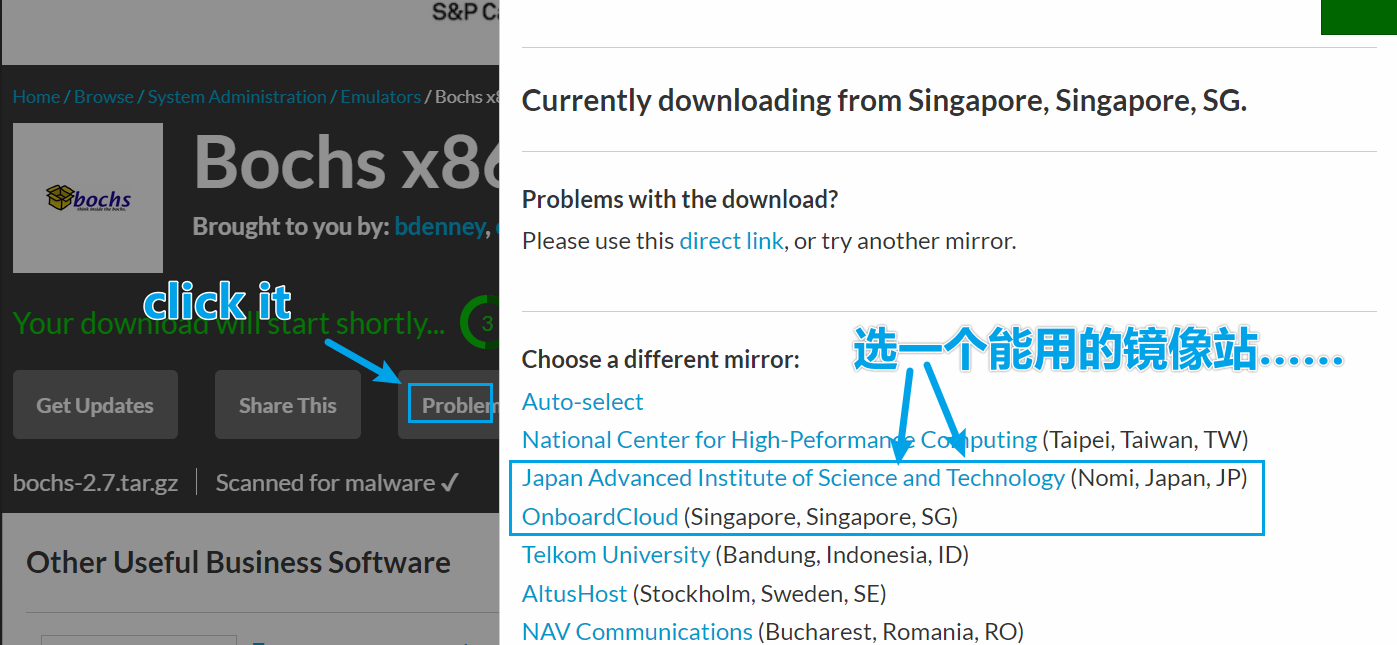

由于源站比较慢，可以用镜像站代替，SourceForge自带镜像站：

③解压压缩包：

tar zxvf bochs-2.7.tar.gz

④设置弱保护模式：

sudo setstatus softmode # 仅限优麒麟

⑤编译安装：

cd bochs-2.7
./configure --enable-debugger --enable-disasm
make
sudo make install

书配套的代码的bochsrc：

romimage: file=/usr/share/bochs/BIOS-bochs-latest
vgaromimage: file=/usr/share/vgabios/vgabios.bin

一律改成(照着自己下载的那个文件夹下的bochsrc改)：

romimage: file=$BXSHARE/BIOS-bochs-latest, options=fastboot
vgaromimage: file=$BXSHARE/VGABIOS-lgpl-latest

bochs源码安装参考：Linux下Bochs，NASM安装和使用，他写错了好多，也没有提SourceForge下载艰难的事儿。

3. 使用bochs

编写程序boot.asm：

	org	07c00h
	mov	ax, cs
	mov	ds, ax
	mov	es, ax
	call	DispStr
	jmp	$
DispStr:
	mov	ax, BootMessage
	mov	bp, ax
	mov	cx, 16
	mov	ax, 01301h
	mov	bx, 000ch
	mov	dl, 0
	int	10h
	ret
BootMessage:		db	"Hello, OS world!"
times	510-($-$$)	db	0
dw	0xaa55

用nasm编译它：

nasm boot.asm -o boot.bin

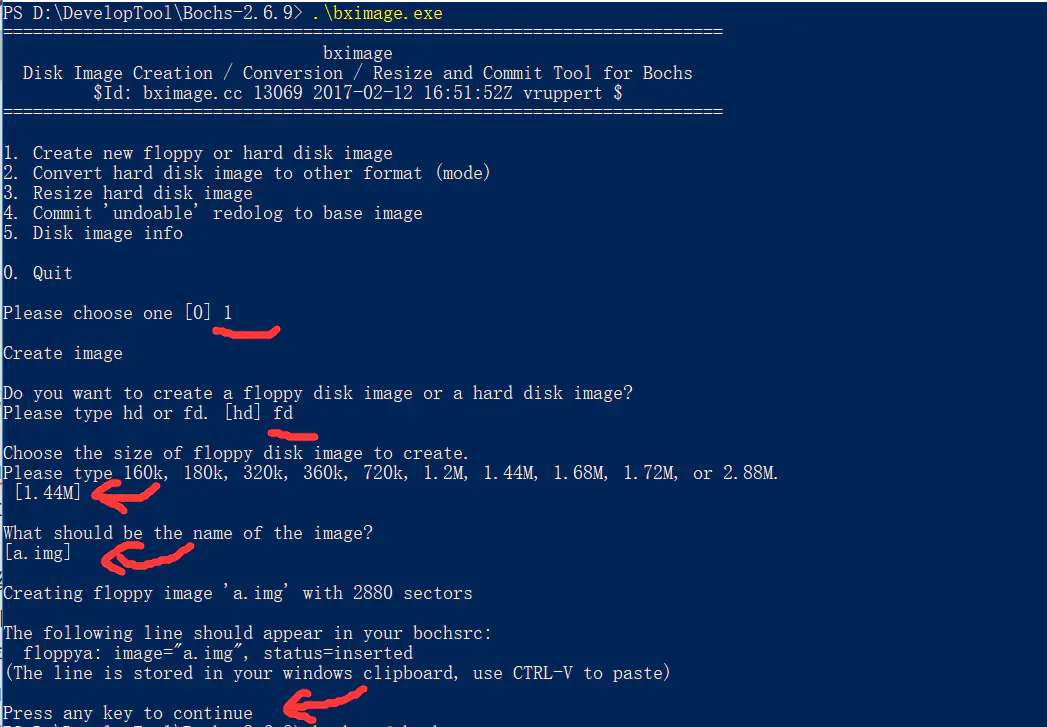

运行bximage：

图片引自简书_10分钟完成的操作系统(Bochs的使用–windows系统下)

将boot.bin载入生成的a.img中：

dd if=boot.bin of=a.img bs=512 count=1 conv=notrunc

修改bochsrc(在你的bochs安装目录下面，如果没有，则将.bochsrc复制一份成为bochsrc)：

可以通过whereis bochs找到安装目录。（我强烈建议直接把所有配置删掉，只留下图提到的这些配置。）

提示：可以用/符号在vim中快速查找。

接下来运行：bochs -f bochsrc。

4. 可能遇到的报错

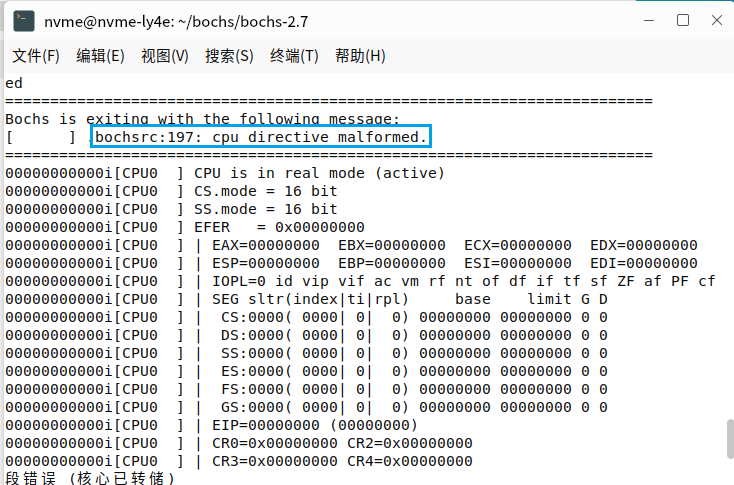

1. cpu directive malformed.

   解决方法：①. bochs -help cpu将显示出所有支持的CPU类型。②. 修改.bochsrc文件中cpu: model=core2+penryn_t9600为cpu: model=上一条查到的所支持的CPU类型之一。

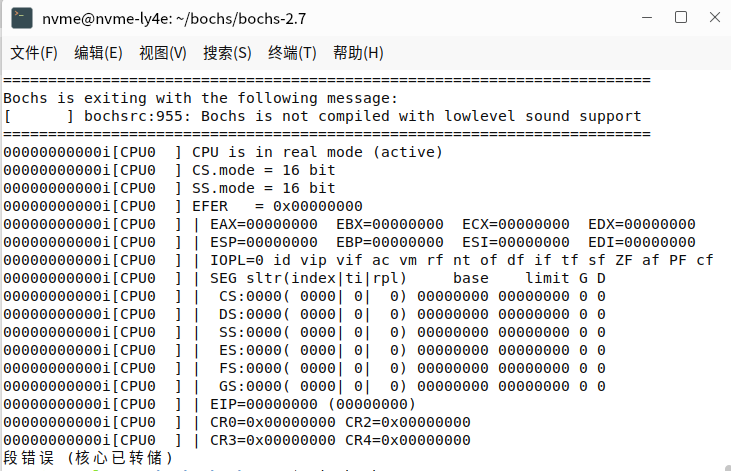

2. Bochs is not compiled with lowlevel sound support

   解决方法：修改配置文件，注释掉以下两行
   #sound: driver=default, waveout=/dev/dsp. wavein=, midiout=
   #speaker: enabled=1, mode=sound

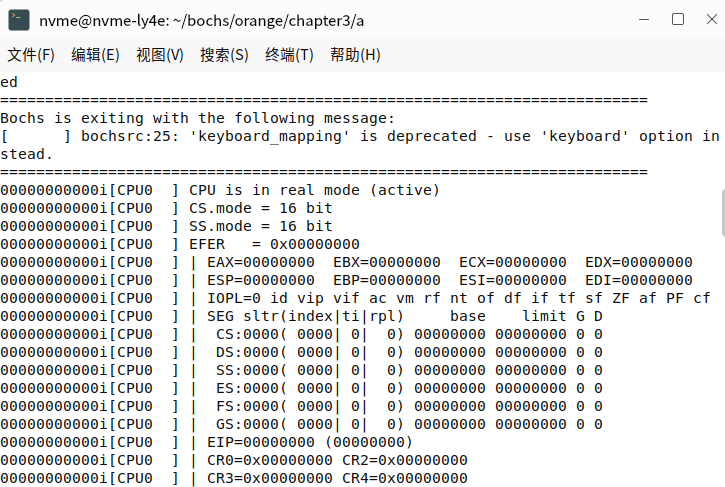

3. keyboard_mapping’ is deprecated - use ‘keyboard’ option instead
   解决方法：keyboard_mapping那个配置注释掉。或者参考博客修改。

5. 开始调试

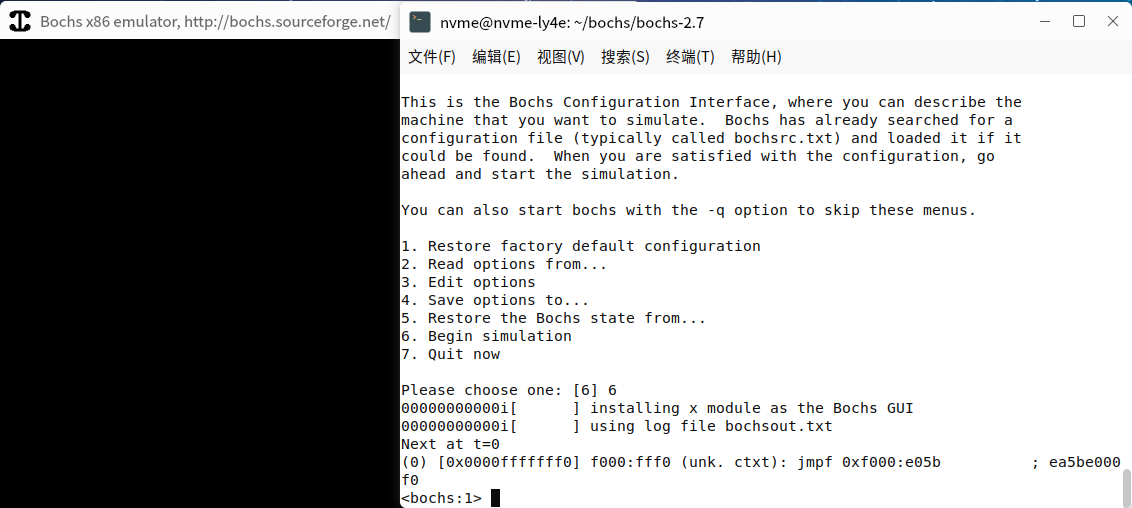

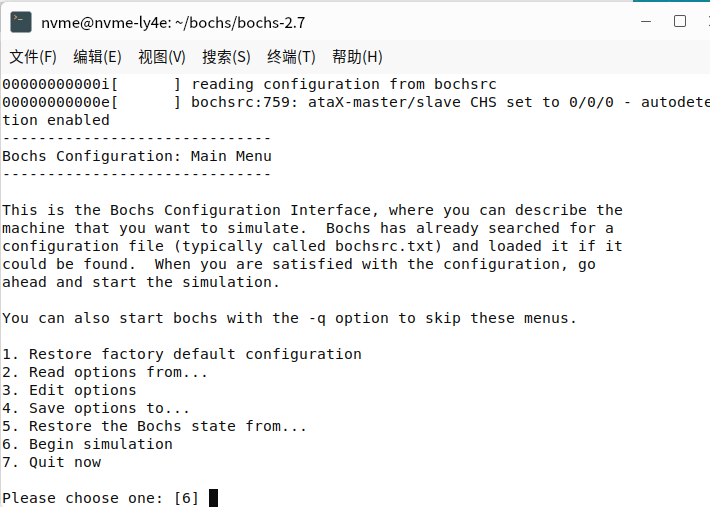

正常情况是出现以下内容：

选择6开始调试。

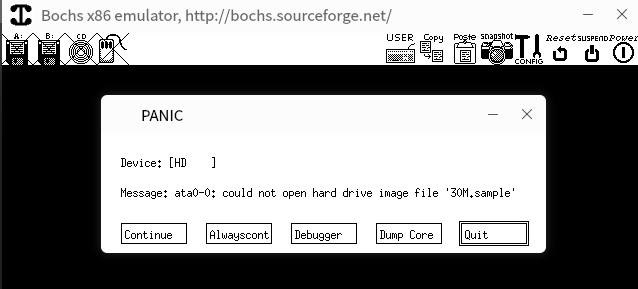

然后出现了一个报错：message:ata0-0:could not open hard drive image file ’30M.sample’

解决办法：修改bochsrc文件，将ata0-master: type=disk, mode=flat, path="30M.sample"注释掉。

然后正常情况会出现一片黑屏：

接下来按照原书中的指示依次输入：

b 0x7c00
c
dump_cpu #可略
x /64xb 0x7c00 #可略
n
n
n
……直到出现"Hello, OS world!"

注：当输入dump_cpu时，显示“syntax error at ‘dump_cpu’”，这是因为bochs 2.3.5 以上的版本没有dump_cpu了,可以用r，fp，mmx，sse，dreg，sreg，creg命令代替。

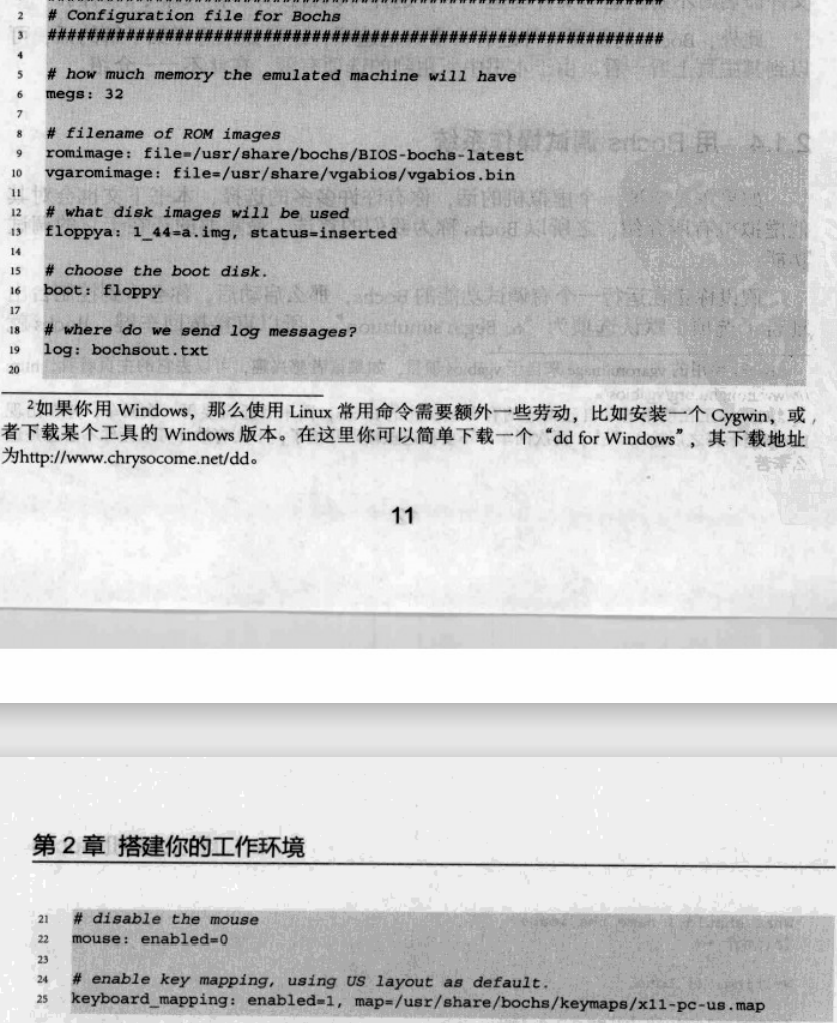

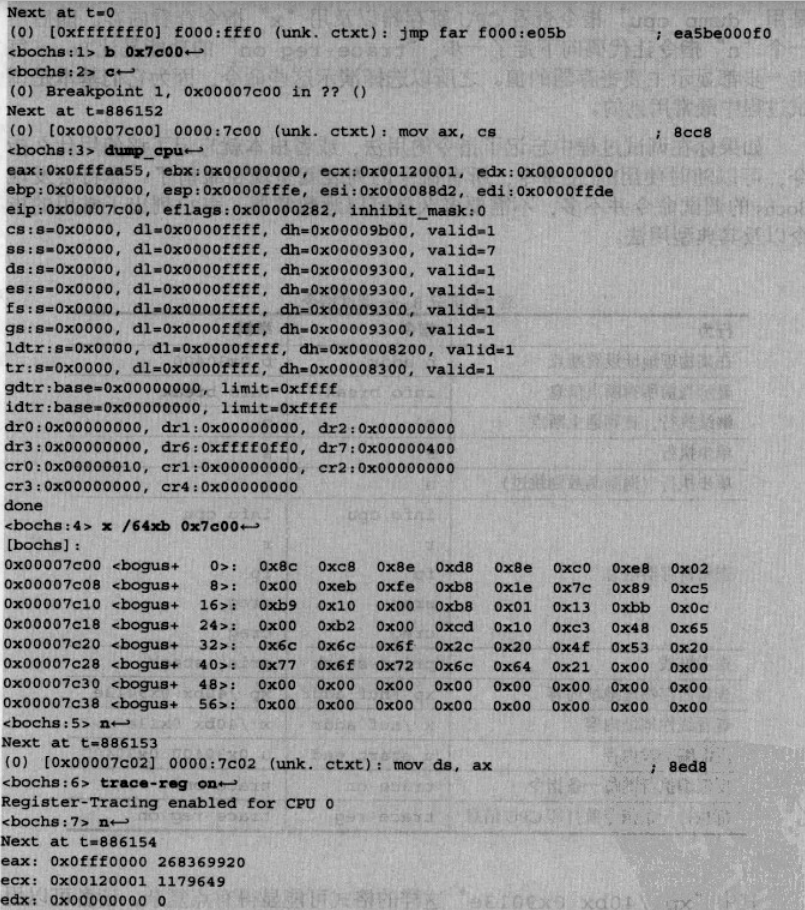

原书结果：

原理：先用b 0x7c00设断点，然后c指令让代码执行到断点，再一直n单步运行即可，会出现"Hello, OS world!"。

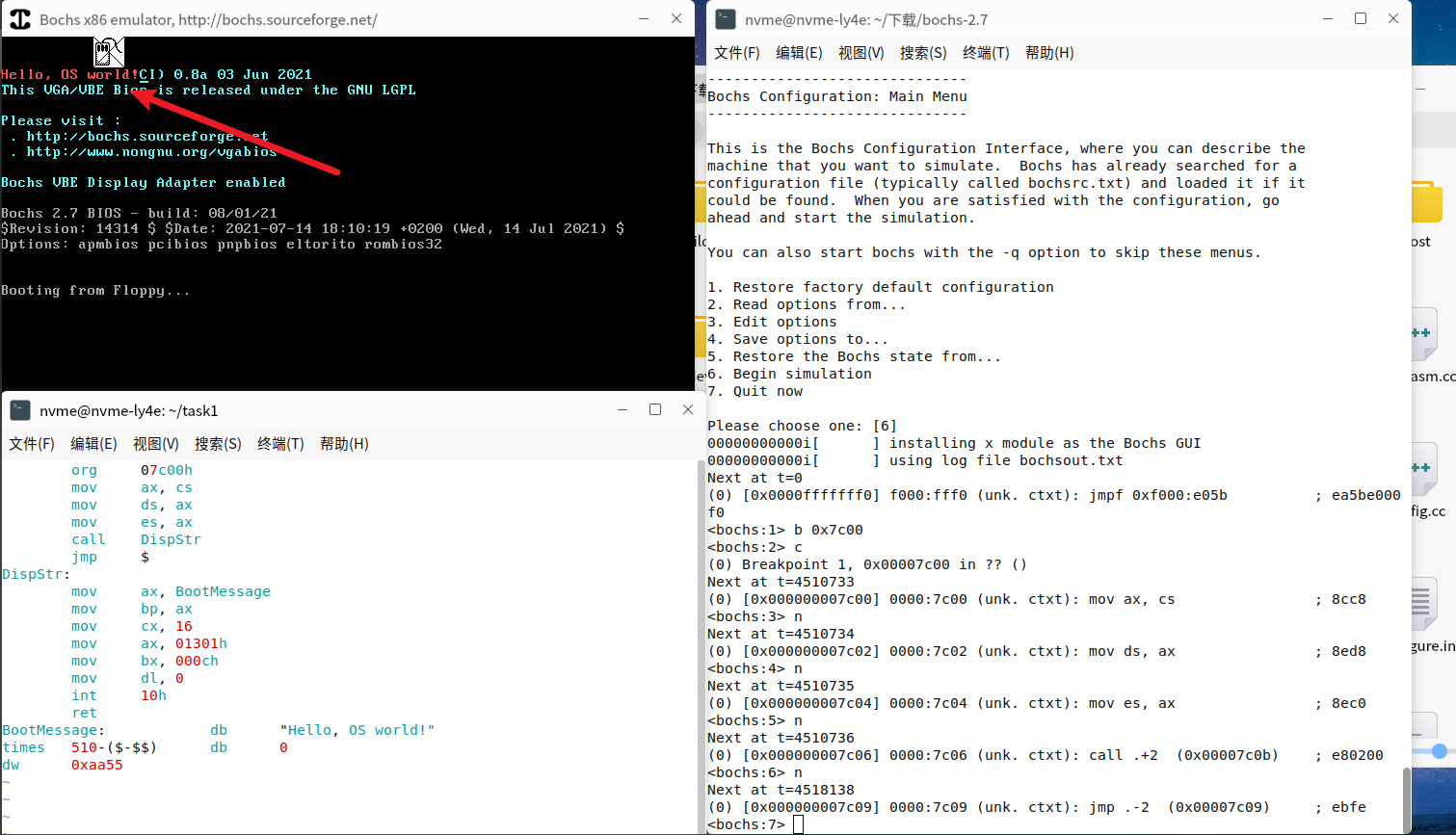

实际结果如下图。

调试过程中的参考链接：
1.自己写操作系统 2 - 安装bochs虚拟机
2.Bochs安装和启动中遇到的问题解决方案

THE END
