vlan:virtual LAN  虚拟局域网
作用:通过VLAN技术,可以对局域网进行隔离,互相隔离开的局域网相互之间不能进行通信,一个VLAN为一个广播域

Vlan配置

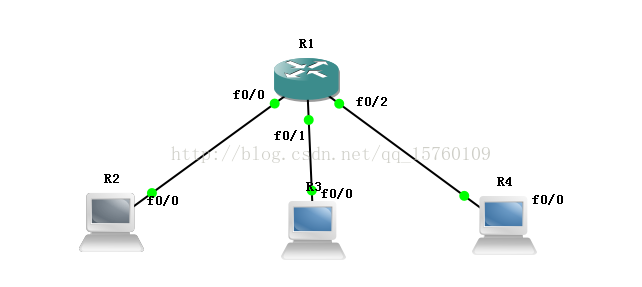

GNS3(使用路由器来模拟交换机)

Switch2,3,4的配置

Switch1# no ip routeing 关闭路由功能

Switch1(config-if)# ip address x.x.x.x255.255.255.0

Switch1(config-if)# no shutdown 打开接口

配置完之后,三个ip可以相互ping通

Switch1的配置

Switch1# show ip route 查看路由表

Switch1# show ip interface brief 查看所有的三层接口的地址信息

Switch1# no ip routeing 关闭路由功能

Switch1# vlan database 打开vlan数据库

Switch1(vlan)# vlan 10 创建vlan 10

Switch1(vlan)# vlan 20 创建vlan 20

Switch1# show vlan-switch 查看vlan信息

Switch1# conf t 进入配置模式

Switch1(config)# interface  f0/0 进入f0/0口

Switch1(config)# switchport access vlan 10 将 f0/0加入到vlan 10 里面

Switch1(config)# interface  f0/1 进入f0/1口

Switch1(config)# switchport access vlan 10 将 f0/1加入到vlan 10 里面

Switch1(config)# interface  f0/2 进入f2/0口

Switch1(config)# switchport access vlan 20 将 f0/2加入到vlan 20 里面

Cisco pt 配置

Switch(config)#vlan 10 配置vlan10

Switch(config)#vlan 20 配置vlan20

Switch(config)#show vlan 查看vlan

Switch(config)#interface f0/1

Switch(config-if)#switchportaccess vlan 10

Switch(config)#interface f0/2

Switch(config-if)#switchportaccess vlan 20

Switch(config)#interface f0/3

Switch(config-if)#switchportaccess vlan 20
