生命体征监测VSM

参考来源：ADI官网技术文章、知乎（hxl695822705、深圳加1健康科技 ）

缩写	全称	翻译
VSM	Vital Signs Monitor	生命体征监测
ECG	ElectroCardioGram	心电图
PPG	PhotoPlethysmoGraphy	光电容积描记(脉搏波)
HR	Heart Rate	心率
HRM	HR Monitor	心率监测器
HRV	HR Variability	心率变异性
SpO2	Percutaneous arterial Oxygen Saturation	经皮动脉血氧饱和度(血氧)
cNIBP	-	连续无创式血压
cNIBS	-	连续无创式血糖
AFE	-	模拟前端

多参数VSM

• 心率：HR、HRV
• 呼吸：SpO₂
• 运动：活动水平、脂肪燃烧量、跌倒检测
• 睡眠：睡眠时长、睡眠分期
• *连续无创：cNIBP血压、
• *身体成分：cNIBS血糖、体质指数(BMI)、组织鉴别
• *皮肤电导率：交感神经系统、压力、疲劳、精神状态和情绪化响应、体脂
• *体温

VSM意义

• 生命体征监测已经超出医疗实践的范围，进入我们日常生活的多个领域。
• 最初，生命体征监测是在严格的医疗监督下，在医院和诊所进行。
• 微电子技术的进步降低了监控系统的成本，使这些技术在远程医疗、运动、健身和健康、工作场所安全等领域更加普及和普遍，在越来越关注自动驾驶的汽车市场也是如此。虽然实现了这些扩展，但是因为这些应用都与健康高度相关，所以仍然保持很高的质量标准。

VSM主要技术

• 光学测量-PPG
• 生物电势测量-ECG
• 生物阻抗测量-BioZ
• MEMS传感器测量-辅助

生物电势测量

生物电势是一种电信号，由我们体内的电化学活动的效应引起。生物电势测量示例包括心电图(ECG)和脑电图。它们在存在多项干扰的频段中，检查极低幅度的信号。因此，在对信号进行处理之前，必须对其进行放大和滤波。ECG生物电势测量广泛用于生命体征监测。ECG 可提供一次心跳不同分量（P 波、QRS 波和T 波）

生物阻抗测量

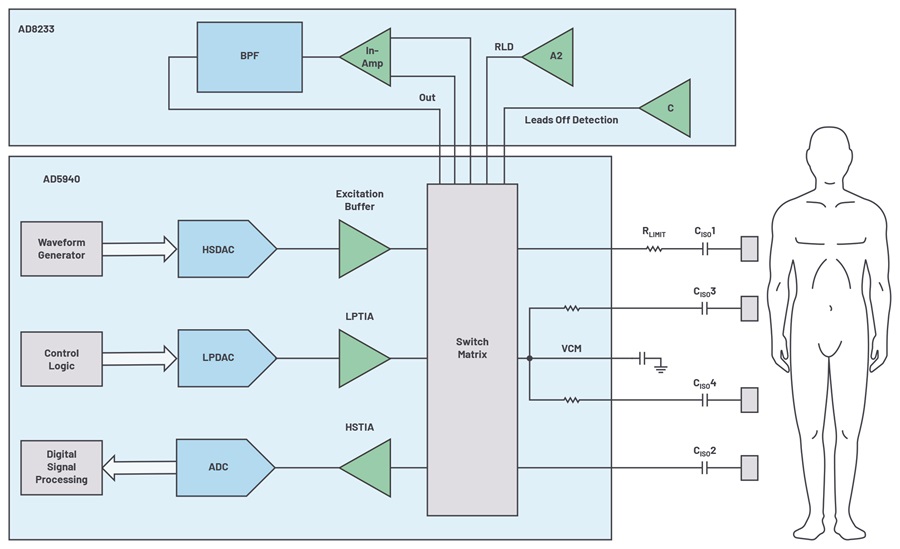

生物阻抗测量：提供有关身体状态的有用信息。阻抗测量提供有关电化学活动、身体成分和水合状态的信息。测量每个参数需要使用不同的测量技术。每种测量技术所需的电极数量，以及应用该技术的时间点都因使用的频率范围而异。

例如，在测量皮肤阻抗时使用低频率（高达200 Hz），而在测量人体成分时，通常使用50 kHz固定频率。同样，为了测量水合作用，并正确地评估细胞内和细胞外的液体，会使用不同的频率。

使用MEMS传感器进行的测量

由于MEMS传感器可以检测重力加速度，所以它们可用于检测活动和异常，如不稳定的步态、跌倒或脑震荡，甚至是在受试者 休息时监测其姿势。此外，MEMS传感器还可作为光学传感器的补充，因为后者易受移动伪影影响；当这种情况发生时，可以使用加速度计提供的信息来进行校正。
