！声明：本文部分框架及理论来自于 【大猿搬砖简记】 的公众号文章，但为了方便本人学习，进行了整理，同时在这个清晰的框架内添加了一些总结性质的内容，如需看原文请在其公众号中搜索：图解大模型计算加速系列。特此声明。

一、背景知识

LLM推理通常为两阶段： prefill 和 decode。

通常会使用KV cache技术加速推理。

1. 什么是KV cache?

KV Cache 通俗理解

1. Cache 缓存的原理是什么？

   要多次使用的东西，暂存起来，下次直接快速拿过来使用就行了。（热水器）

2. 为何只对 Key 和 Value 使用 Cache？

   因为只有 Key 和 Value 需要重复使用，Query 不需要重复使用。

3. 是针对推理阶段的优化技术。

   因为只有推理阶段才是一个个往外出字的

代码实现

1. use_cache = True 参数控制 past_key_values 表示 KV Cache

2. Huggingface Cache 类: https://huggingface.co/docs/transformers/en/kv_cache

3. 两个列表，每个列表分别存储每一层的 K 和 V 的 Cache，具体每一个值形状是：

• [batch_size, num_heads, seq_len, head_dim]
• 添加新 cache 值时，就在 seq_len 这个维度上 concat 新的值

对 KV Cache 的总结：

• 以空间换时间加速优化
• 只在推理阶段使用，因为训练时是一起算的，不用一步一步算
• 只在 Decoder 结构中使用
  • Encoder 中的 self-attention 是并行计算的，一次就算出了全部结果
  • Decoder 中的 cross-attention 计算，其 Key 和 Value 是 Encoder 输出的结果，本来也缓存
  • LLM 都是 Decoder-only 的结构，不涉及以上两种 Attention 的计算

2.1 Prefill

在这个阶段中，我们把整段prompt喂给模型做forward计算。如果采用KV cache技术，在这个阶段中我们会把prompt过后 \(W_k\), \(W_v\) 得到的 \(X_k\), \(X_v\) 保存在cache_k和cache_v中。这样在对后面的token计算attention时，我们就不需要对前面的token重复计算了，可以帮助我们节省推理时间。

2.2 Decode

生成response的阶段。在这个阶段中，我们根据prompt的prefill结果，一个token一个token地生成response。

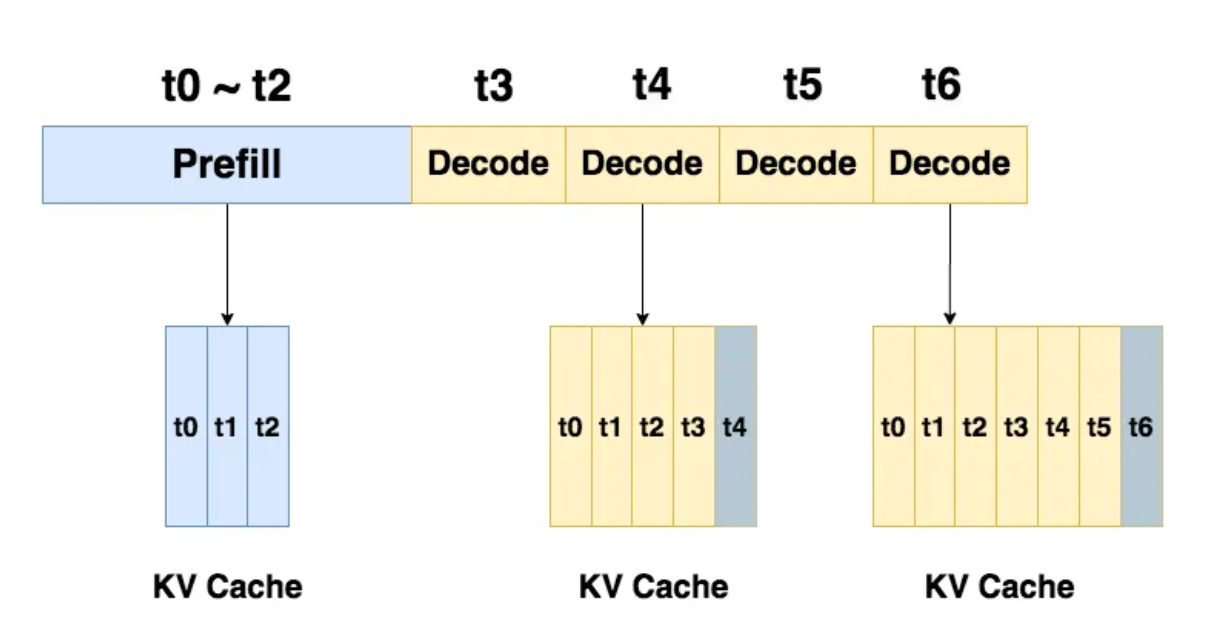

同样，如果采用了KV cache，则每走完一个decode过程，我们就把对应response token的KV值存入cache中，以便能加速计算。例如对于图中的t4，它与cache中t0~t3的KV值计算完attention后，就把自己的KV值也装进cache中。对t6也是同理。

由于Decode阶段的是逐一生成token的，因此它不能像prefill阶段那样能做大段prompt的并行计算，所以在LLM推理过程中，Decode阶段的耗时一般是更大的。

从上述过程中，我们可以发现使用KV cache做推理时的一些特点：

随着prompt数量变多和序列变长，KV cache也变大，对gpu显存造成压力

由于输出的序列长度无法预先知道，所以我们很难提前为KV cache量身定制存储空间。

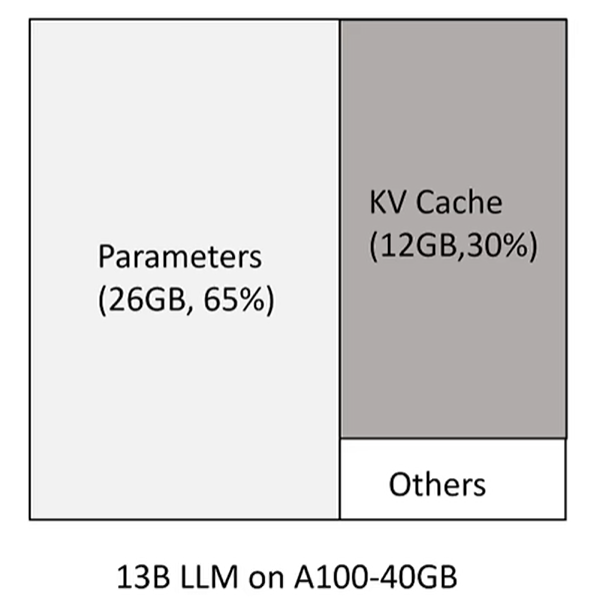

下图展示了一个13B的模型在A100 40GB的gpu上做推理时的显存占用分配（others表示forward过程中产生的activation的大小，这些activation你可以认为是转瞬即逝的，即用完则废，因此它们占据的显存不大【激活值显存计算请参考我的这篇博客：显存计算指南 https://www.cnblogs.com/zz-w/p/18592076 】。

从这张图中我们可以直观感受到推理中KV cache对显存的占用。因此，如何优化KV cache，节省显存，提高推理吞吐量，就成了LLM推理框架需要解决的重点问题。

为KV cache分配存储空间的传统方法

对于训练好的模型，一种常用的部署方式是将其打包成一个推理服务（server），它接收客户端发送来的请求（request），读取请求中的数据（prompt）来做推理。一个请求中可以只有1个prompt，也可以包含多个prompt。

在常规的推理框架中，当我们的服务接收到一条请求时，它会为这条请求中的prompts分配gpu显存空间，其中就包括对KV cache的分配。由于推理所生成的序列长度大小是无法事先预知的，所以大部分框架会按照(batch_size, max_seq_len)这样的固定尺寸，在gpu显存上预先为一条请求开辟一块连续的矩形存储空间。

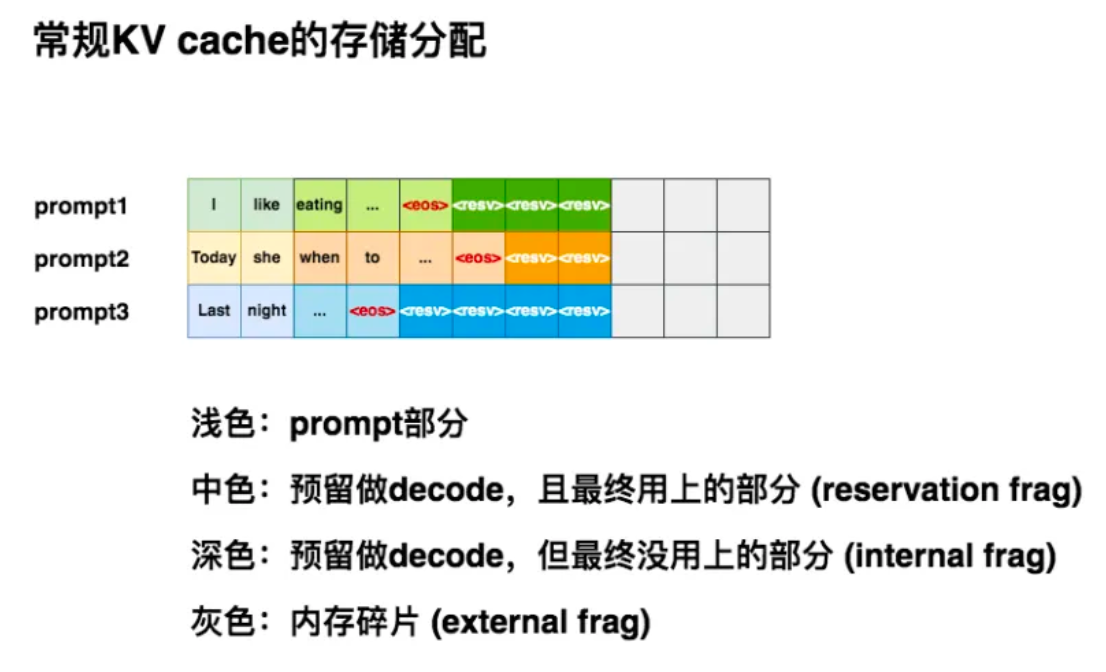

我们假设max_seq_len = 8，所以当第1条请求(prompt1)过来时，我们的推理框架为它安排了(1, 8)大小的连续存储空间。

当第2条请求（prompt2）过来时，同样也需要1块(1, 8)大小的存储空间。但此时prompt1所在的位置上，只剩3个空格子了，所以它只能另起一行做存储。对prompt3也是同理。

仔细观察这3条prompt的KV cache排布，你是不是隐约觉得这种排布似乎没有充分利用起gpu的显存？：

浅色块：观察图中的浅色块，它是prefill阶段prompt的KV cache，是无论如何都会被使用的空间，它不存在浪费。

中色块：观察图中的中色块，它是decode阶段的KV cache，其中表示序列生成的截止符。虽然这些中色块最终都会被我们用上，但是在decode阶段一个个token生成时，我们并不能预知哪些块会被最终用上。例如对于prompt2，当你生成when的时候，你无法知道下一个会生成，还是会生成别的词。所以这些中色块都是一种“潜在的浪费”，我们称中色块的部分为预留碎片（reservation fragment）。

深色块：观察图中的深色块，它也是decode阶段的KV cache，但直到序列生成完毕，它都没有被用上。由于这些深色块是预留的KV cache的一部分，所以我们称其为内部碎片（internal fragment）。

灰色块：观察图中的灰色块，它不是我们预留的KV cache的一部分，且最终也没有被用上，我们称这些灰色块为外部碎片（external fragment）。想象一下，此时新来了一条prompt4，它也要求显存中的8个格子作为KV cache。此时你的显存上明明有9个空格子，但因为它们是不连续的碎片，所以无法被prompt4所使用。这时prompt4的这条请求只好在队列中等待，直到gpu上有足够显存资源时再进行推理，这不就对模型推理的吞吐量造成显著影响了吗？

总的来说，在大模型推理时，按照可生成最长序列长度分配显存：（利用率只有20%-40%）

造成三种类型的浪费：

1. 预分配，但是不会用到：按照生成参数里设置的最大token数预分配，比如最大的token数量为1000，就设置为1000。但可能只生成到100个的时候就输出了终止符结束了，那么预分配的900个token就浪费了。
2. 预分配被，但是尚未用到：即使一个样本真的可以输出1000个token，这是其他的请求也无法被响应，如果这个未被响应的有可能只需要输出10个token就结束了，就很不划算。
3. 显存之间的间隔碎片，不足以预分配给下一个文本生成：当一个请求生成完毕，释放显存，但是如果下一个请求的prompt的长度大于释放的这个请求的prompt的长度，所以无法被放入被释放的缓存中，这种无法被使用的缓存就是碎片。

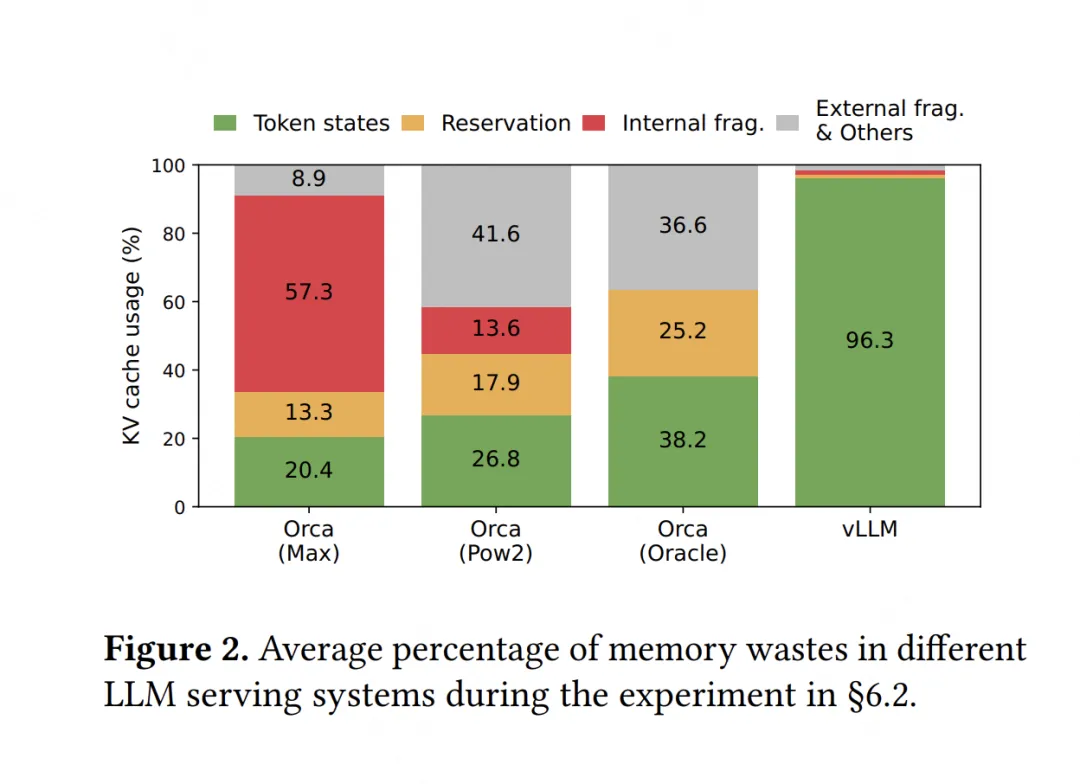

观察整个KV cache排布，你会发现它们的毛病在于太过“静态化”。当你无法预知序列大小时，你为什么一定要死板地为每个序列预留KV cache空间呢？为什么不能做得更动态化一些，即“用多少占多少”呢？这样我们就能减少上述这些存储碎片，使得每一时刻推理服务能处理的请求更多，提高吞吐量，这就是vLLM在做的核心事情，我们先通过一张实验图来感受下vLLM在显存利用上的改进效果（VS 其它推理框架）：

不难发现，相比于别的推理框架，vLLM几乎能做到将显存完全打满。

三、PagedAttention原理

PagedAttention的设计灵感来自操作系统中虚拟内存的分页管理技术。

3.1 操作系统的虚拟内存

3.2 PagedAttention

四、示例：PagedAttention在不同decoding场景下的运作流程和优势

4.1 Parallel Sampling

4.2 Beam Search

五、vLLM的调度与抢占

5.1 总原则

5.2 终止和恢复被抢占的请求

六、分布式管理
