ANSYS实体单元施加扭矩方法分析

ANSYS 结构分析单元与应用—王新敏等(P199)

此处以等截面椭圆柱为例。

对实体单元施加扭矩，主要方法如下：

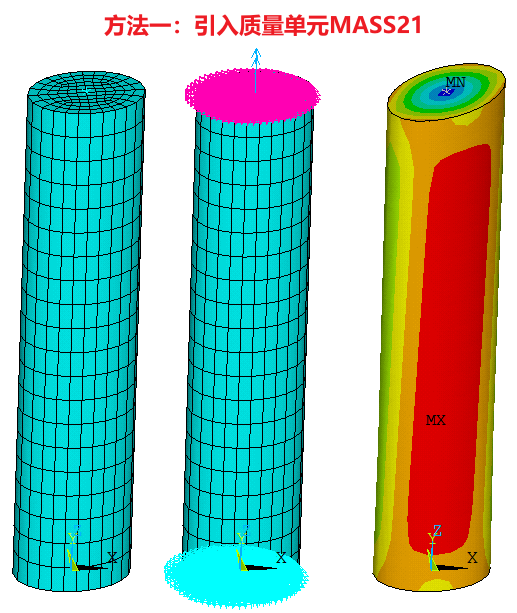

1. 引入质量单元 MASS21 并新建顶面的中心节点，随后将顶面所有节点通过 cerig 命令和新建的节点耦合起来，后续对新建的顶面中心点施加扭矩即可；
2. 引入 MPC 184 单元并建立顶面中心节点，随后将顶面所有节点分别和新建的节点连接形成 MPC184 单元，后续对新建的顶面中心点施加扭矩即可；
3. 引入 BEAM4 梁单元（其他梁单元也可尝试），在顶面中心点上部创建新节点，新节点与顶面中心点组成 BEAM4 梁单元，而后原有的顶面中心点和其他顶面节点通过 cerig 命令耦合起来，后续对原有的顶面中心点施加扭矩即可；
4. 对顶面边缘施加力偶（最简单的一种方法），即将扭矩等效为两个相反的集中力。但是实体施加集中力容易导致应力奇异，产生较大的误差；

模拟边界条件：利用圣维南原理，柱子两段的局部范围内（一般是一个截面的高度）的结果因为应力集中可以不考虑，从而方便施加边界条件。

! ansys19.2
! coding:utf-8
! EX6.4-等直杆的扭转分析 P199
finish
/clear
/prep7
a = 100
b = 60
l = 1000
pi = acos(-1)
m = 99e5*pi
sigt = 2*m/(pi*a*b*b)   ! 定义扭矩及理论最大剪应力
g = 2.1e5/(2*(1+0.3))  ! 定义剪切模量
wmax = (a*a-b*b)*m/(2*pi*a*a*b*b*g)  ! 定义理论最大纵向位移
! 单元类型及材料性质
et, 1, solid95
mp, ex, 1, 2.1e5
mp, prxy, 1, 0.3
cyl4,,, a
arscale, 1,,,, b/a,,,, 1    ! 圆面生成椭圆面
voffst, 1, l    ! 生成椭圆柱
! 切分
wprota,, 90
vsbw, all
wprota,,, 90
vsbw, all
wpcsys, -1
esize, 30
mshkey, 1
mshape, all
lsel, s, length,, l
lesize, all, l/20
lsel, all
vmesh, all
! 施加固定端约束，保存模型
asel, s, loc, z, 0
da, all, all
asel, all
save

! 方法1.引入质量单元施加扭矩
et, 2, mass21
keyopt, 2, 3, 0 ! uxyz,rotxyz
r, 2, 1e-6
type, 2
real, 2
endcent = node(0,0,l)
e, endcent
nsel, s, loc, z, l
cerig, endcent, all, uxyz
f, endcent, mz, m   ! 截面中心点施加扭矩
allsel, all

! 方法2.利用MPC184单元，创建多个单元形成刚性区
resume
/prep7
et, 2, mpc184
keyopt, 2, 1, 1
*get, maxnode, node,, num, max
maxnode = maxnode + 1
nsel, s, loc, z, l
nsel, u,,, node(0,0,l)
*get, numnode, node,, count
*get, inode, node,, num, min
n, maxnode,,, l
type, 2
e, maxnode, inode   ! 新建节点和最小节点形成MPC184单元
! 循环创建MPC184单元
*do, i, 2, numnode
    inode = ndnext(inode)
    e, maxnode, inode
*enddo
f, maxnode, mz, m
allsel, all

! 方法3.引入BEAM4单元，建立约束方程
resume
/prep7
et, 2, beam4
r, 2, 1e8, 1e8, 1e8, 1, 1
*get, maxnode, node,, num, max
endcent = node(0,0,l)
n, maxnode+1, 0, 0, 1.5*l
type, 2
real, 2
e, maxnode+1, endcent   ! 中心点和1.5l处中心点形成BEAM4单元
nsel, s, loc, z, l
cerig, endcent, all, uxyz   ! 同引入质量单元类似
f, endcent, mz, m
allsel, all

! 方法4.直接施加力偶（最粗糙的方法，产生集中力）
resume
/prep7
p = m/(2*(a+b))
f, node(-a,0,l), fy, -p
f, node(a,0,l), fy, p
! 施加另一对集中力
f, node(0,-b,l), fx, p
f, node(0,b,l), fx, -p

! 求解
/solu
solve

! 后处理
/post1
plnsol, s, xz   ! sxz剪应力云图
plnsol, s, yz
plnsol, s, z
nsel, s, loc, z, 2*a, l-2*a ! 根据圣维南原理，端部各去掉一个梁高范围
esln
plnsol, s, z
plnsol, u, z
plnsol, s, xz
