手把手教你搭建FastDFS集群（下）

版权声明：本文为博主原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接和本声明。

由于博客图片量大，篇幅太长，因此需要分上、中、下三篇博客来写，上篇和中篇我们已经一起学习完了，这篇博客我们一起学习下剩余部分。

一、配置反向代理

我们需要在两个跟踪器上安装nginx（也就是192.168.156.5和192.168.156.6）以提供反向代理服务，目的是使用统一的一个IP地址对外提供服务。为了避免一些不必要的错误，我们先把其它四台虚拟机的窗口关掉。

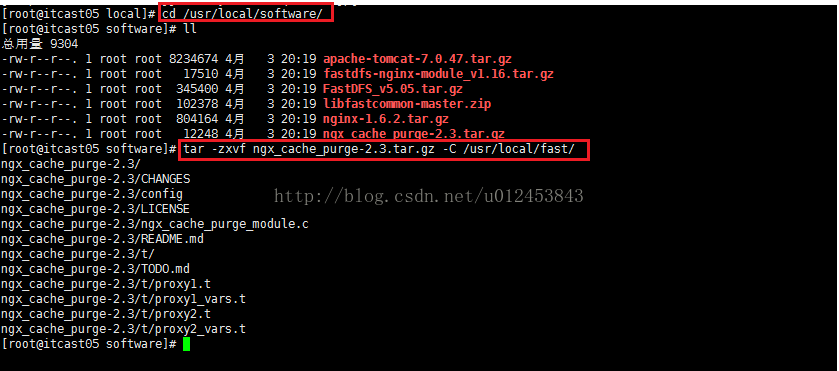

1.解压ngx_cache_purge-2.3.tar.gz，解压命令：tar -zxvf ngx_cache_purge-2.3.tar.gz -C /usr/local/fast/，如下图所示（另一台设备就不粘贴图片了）。

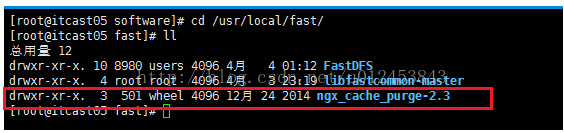

解压完之后我们在/usr/local/fast/目录下可以看到多了一个ngx_cache_purge-2.3文件夹。如下图所示。

2.下载需要的依赖库，在两台设备上依次执行下面四条命令。

  1.
    yum install pcre
  2.
    yum install pcre-devel
  3.
    yum install zlib
  4.
    yum install zlib-devel

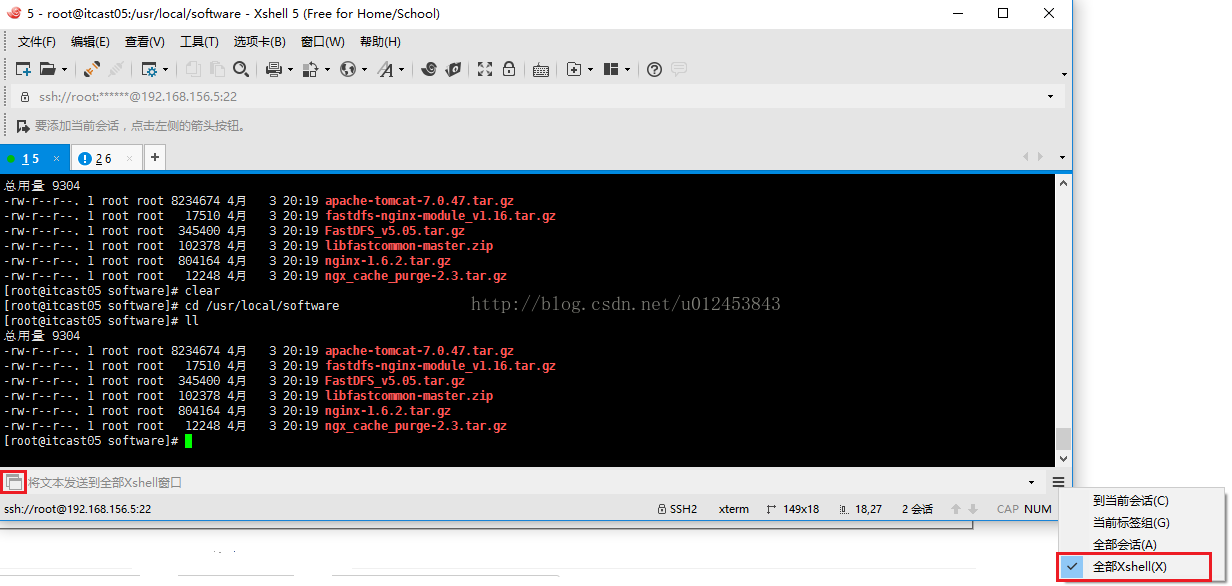

3.为两台设备都安装nginx，我们在XShell的下方的输入框中输入命令：cd /usr/local/software/并敲回车，两个窗口都会进入到/usr/local/software目录下，然后在下面的输入框再输入"ll"来查看/usr/local/software目录下的文件，如下图所示（只有输入框左边的图标是多窗口的情况下才能一次作用所有窗口，如果当前是单窗口图标，就如下图那样选择全部XShell）。

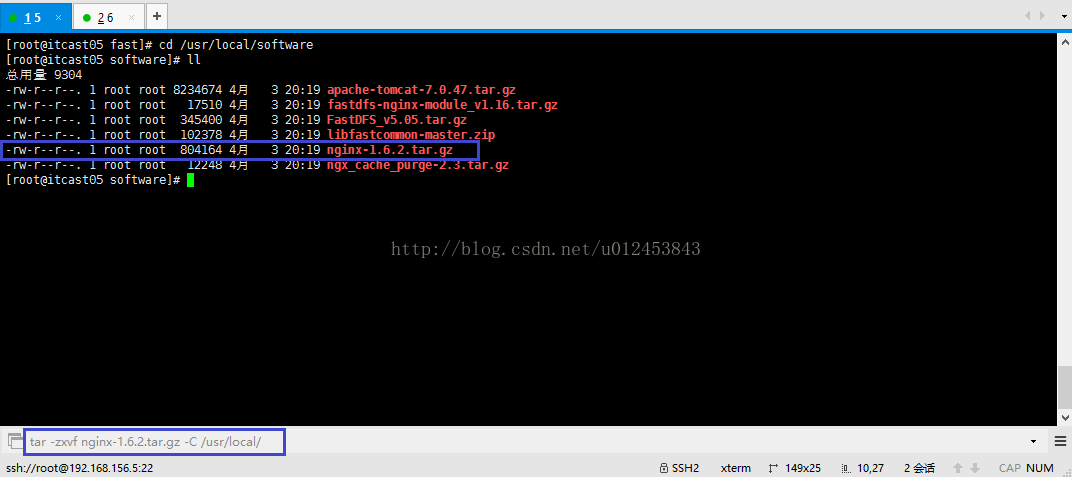

接着，我们在下面的输入框中输入：tar -zxvf nginx-1.6.2.tar.gz -C /usr/local/并按回车，会在两个窗口同时执行解压操作。如下图所示。

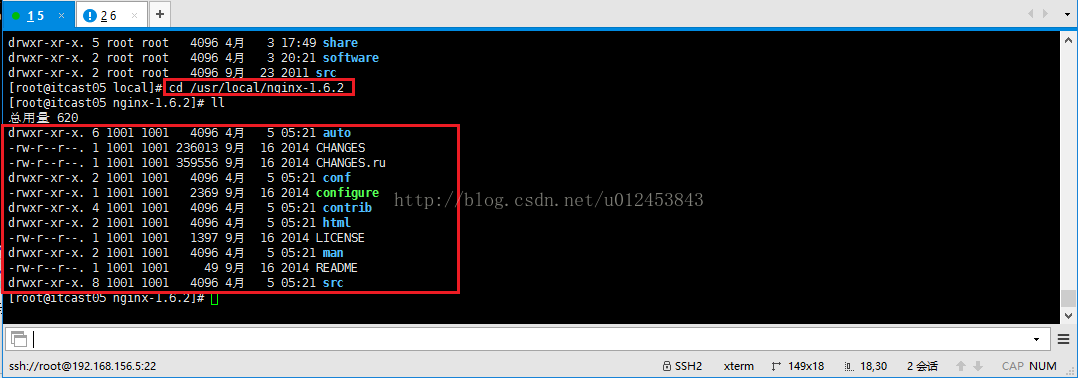

接下来我们在下面的输入框中输入：cd /usr/local并按回车，两台设备都进入到/usr/local/nginx-1.6.2目录下。如下图所示。

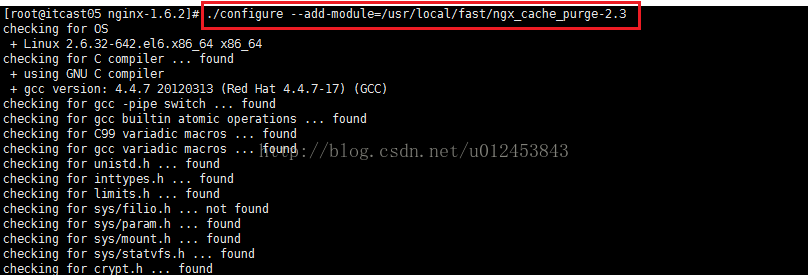

接着，在下面的输入框中加入模块命令：./configure --add-module=/usr/local/fast/ngx_cache_purge-2.3，回车就会在两台设备上都执行添加cache模块并会检查环境。

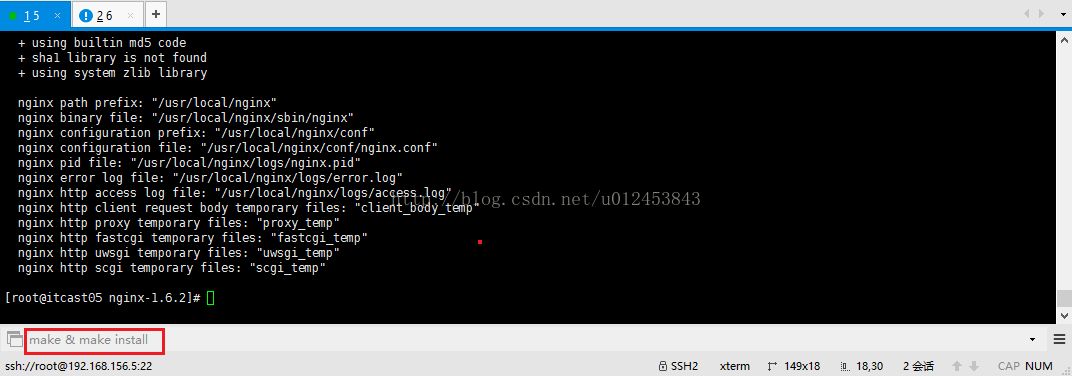

接着在下面的输入框中输入命令：make && make install，回车就会在两台设备上都执行编译安装。如下图所示。

下面我们需要修改下两台设备/usr/local/nginx/conf/目录下的nginx.conf文件，大家可以直接把下面代码替换这个目录下的该文件，也可以直接到：http://download.csdn.net/detail/u012453843/9803673这个地址下载nginx.conf文件来替换。不过由于我们搭建环境的虚拟机IP可能不一样，因此，我们需要根据实际情况修改下IP等信息。（注意192.168.156.5和192.168.156.6这两台设备的/usr/local/nginx/conf/目录下的nginx.conf都要修改）

  1.
    #user nobody;
  2.
    worker_processes 1;
  3.

  4.
    #error_log logs/error.log;
  5.
    #error_log logs/error.log notice;
  6.
    #error_log logs/error.log info;
  7.

  8.
    #pid logs/nginx.pid;
  9.

  10.

  11.
    events {
  12.
    worker_connections 1024;
  13.
    use epoll;
  14.
    }
  15.

  16.

  17.
    http {
  18.
    include mime.types;
  19.
    default_type application/octet-stream;
  20.

  21.
    #log_format main '$remote_addr - $remote_user [$time_local] "$request" '
  22.
    # '$status $body_bytes_sent "$http_referer" '
  23.
    # '"$http_user_agent" "$http_x_forwarded_for"';
  24.

  25.
    #access_log logs/access.log main;
  26.

  27.
    sendfile on;
  28.
    tcp_nopush on;
  29.
    #tcp_nopush on;
  30.

  31.
    #keepalive_timeout 0;
  32.
    keepalive_timeout 65;
  33.

  34.
    #gzip on;
  35.
    #设置缓存
  36.
    server_names_hash_bucket_size 128;
  37.
    client_header_buffer_size 32k;
  38.
    large_client_header_buffers 4 32k;
  39.
    client_max_body_size 300m;
  40.

  41.
    proxy_redirect off;
  42.
    proxy_set_header Host $http_host;
  43.
    proxy_set_header X-Real-IP $remote_addr;
  44.
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  45.
    proxy_connect_timeout 90;
  46.
    proxy_send_timeout 90;
  47.
    proxy_read_timeout 90;
  48.
    proxy_buffer_size 16k;
  49.
    proxy_buffers 4 64k;
  50.
    proxy_busy_buffers_size 128k;
  51.
    proxy_temp_file_write_size 128k;
  52.
    #设置缓存存储路径，存储方式，分别内存大小，磁盘最大空间，缓存期限
  53.
    proxy_cache_path /fastdfs/cache/nginx/proxy_cache levels=1:2
  54.
    keys_zone=http-cache:200m max_size=1g inactive=30d;
  55.
    proxy_temp_path /fastdfs/cache/nginx/proxy_cache/tmp;
  56.
    #group1的服务设置
  57.
    upstream fdfs_group1 {
  58.
    server 192.168.156.7:8888 weight=1 max_fails=2 fail_timeout=30s;
  59.
    server 192.168.156.8:8888 weight=1 max_fails=2 fail_timeout=30s;
  60.
    }
  61.
    #group2的服务设置
  62.
    upstream fdfs_group2 {
  63.
    server 192.168.156.9:8888 weight=1 max_fails=2 fail_timeout=30s;
  64.
    server 192.168.156.10:8888 weight=1 max_fails=2 fail_timeout=30s;
  65.
    }
  66.

  67.
    server {
  68.
    listen 8000;
  69.
    server_name localhost;
  70.

  71.
    #charset koi8-r;
  72.

  73.
    #access_log logs/host.access.log main;
  74.
    #group1的负载均衡配置
  75.
    location /group1/M00 {
  76.
    proxy_next_upstream http_502 http_504 error timeout invalid_header;
  77.
    proxy_cache http-cache;
  78.
    proxy_cache_valid 200 304 12h;
  79.
    proxy_cache_key $uri$is_args$args;
  80.
    #对应group1的服务设置
  81.
    proxy_pass http://fdfs_group1;
  82.
    expires 30d;
  83.
    }
  84.

  85.
    location /group2/M00 {
  86.
    proxy_next_upstream http_502 http_504 error timeout invalid_header;
  87.
    proxy_cache http-cache;
  88.
    proxy_cache_valid 200 304 12h;
  89.
    proxy_cache_key $uri$is_args$args;
  90.
    #对应group2的服务设置
  91.
    proxy_pass http://fdfs_group2;
  92.
    expires 30d;
  93.
    }
  94.

  95.
    location ~/purge(/.*) {
  96.
    allow 127.0.0.1;
  97.
    allow 192.168.156.0/24;
  98.
    deny all;
  99.
    proxy_cache_purge http-cache $1$is_args$args;
  100.
    }
  101.

  102.
    location / {
  103.
    root html;
  104.
    index index.html index.htm;
  105.
    }
  106.

  107.
    #error_page 404 /404.html;
  108.

  109.
    # redirect server error pages to the static page /50x.html
  110.
    #
  111.
    error_page 500 502 503 504 /50x.html;
  112.
    location = /50x.html {
  113.
    root html;
  114.
    }
  115.

  116.
    # proxy the PHP scripts to Apache listening on 127.0.0.1:80
  117.
    #
  118.
    #location ~ \.php$ {
  119.
    # proxy_pass http://127.0.0.1;
  120.
    #}
  121.

  122.
    # pass the PHP scripts to FastCGI server listening on 127.0.0.1:9000
  123.
    #
  124.
    #location ~ \.php$ {
  125.
    # root html;
  126.
    # fastcgi_pass 127.0.0.1:9000;
  127.
    # fastcgi_index index.php;
  128.
    # fastcgi_param SCRIPT_FILENAME /scripts$fastcgi_script_name;
  129.
    # include fastcgi_params;
  130.
    #}
  131.

  132.
    # deny access to .htaccess files, if Apache's document root
  133.
    # concurs with nginx's one
  134.
    #
  135.
    #location ~ /\.ht {
  136.
    # deny all;
  137.
    #}
  138.
    }
  139.

  140.

  141.
    # another virtual host using mix of IP-, name-, and port-based configuration
  142.
    #
  143.
    #server {
  144.
    # listen 8000;
  145.
    # listen somename:8080;
  146.
    # server_name somename alias another.alias;
  147.

  148.
    # location / {
  149.
    # root html;
  150.
    # index index.html index.htm;
  151.
    # }
  152.
    #}
  153.

  154.

  155.
    # HTTPS server
  156.
    #
  157.
    #server {
  158.
    # listen 443 ssl;
  159.
    # server_name localhost;
  160.

  161.
    # ssl_certificate cert.pem;
  162.
    # ssl_certificate_key cert.key;
  163.

  164.
    # ssl_session_cache shared:SSL:1m;
  165.
    # ssl_session_timeout 5m;
  166.

  167.
    # ssl_ciphers HIGH:!aNULL:!MD5;
  168.
    # ssl_prefer_server_ciphers on;
  169.

  170.
    # location / {
  171.
    # root html;
  172.
    # index index.html index.htm;
  173.
    # }
  174.
    #}
  175.

  176.
    }

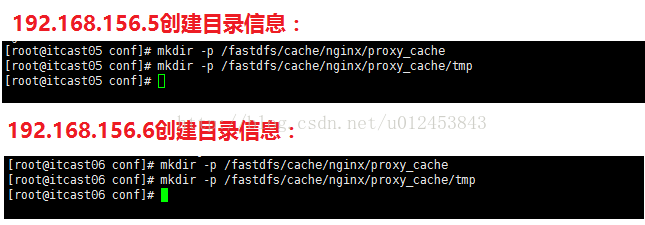

修改完nginx.conf文件之后，我们下面需要创建/fastdfs/cache/nginx/proxy_cache和/fastdfs/cache/nginx/proxy_cache/tmp目录，这是因为我们在nginx.conf文件中配置缓存路径时指定了该目录，但是这两个目录目前还不存在，因此我们需要在192.168.156.5和192.168.156.6这两台设备上都创建下这两个目录，由于涉及到多级，因此需要递归创建目录，使用命令：mkdir -p /fastdfs/cache/nginx/proxy_cache和mkdir -p /fastdfs/cache/nginx/proxy_cache/tmp，如下图所示。

由于我们配置了两个tracker的访问端口是8000，而我们的防火墙是不允许访问该端口的，因此我们需要修改下防火墙，使其允许访问8000端口，这个操作我在上篇和中篇都介绍过了，这里就不啰嗦了。

下面我们便来启动这两台设备上的nginx。启动所使用的命令是/usr/local/nginx/sbin/nginx。启动完之后，可以使用ps -ef | grep nginx命令来查看nginx是否正常启动，如果看到root       4027      1  0 08:18 ?        00:00:00 nginx: master process /usr/local/nginx/sbin/nginx这条信息，说明正常启动了。

  1.
    [root@itcast05 conf]# /usr/local/nginx/sbin/nginx
  2.
    [root@itcast05 conf]# ps -ef | grep nginx
  3.
    root 4027 1 0 08:18 ? 00:00:00 nginx: master process /usr/local/nginx/sbin/nginx
  4.
    nobody 4028 4027 0 08:18 ? 00:00:00 nginx: worker process
  5.
    nobody 4029 4027 0 08:18 ? 00:00:00 nginx: cache manager process
  6.
    nobody 4030 4027 0 08:18 ? 00:00:00 nginx: cache loader process
  7.
    root 4032 1522 0 08:18 pts/0 00:00:00 grep nginx

两台设备都启动完nginx之后，我们再在192.168.156.5上上传两次次图片，第一次返回的路径是在group1下，第二次返回的路径是在group2下。

  1.
    [root@itcast05 conf]# /usr/bin/fdfs_upload_file /etc/fdfs/client.conf /usr/local/3.jpg
  2.
    group1/M00/00/00/wKicCFjkOVGAMlQvAAHk-VzqZ6w757.jpg
  3.
    [root@itcast05 conf]# /usr/bin/fdfs_upload_file /etc/fdfs/client.conf /usr/local/3.jpg
  4.
    group2/M00/00/00/wKicCVjkOeaAVb0dAAHk-VzqZ6w123.jpg
  5.
    [root@itcast05 conf]#

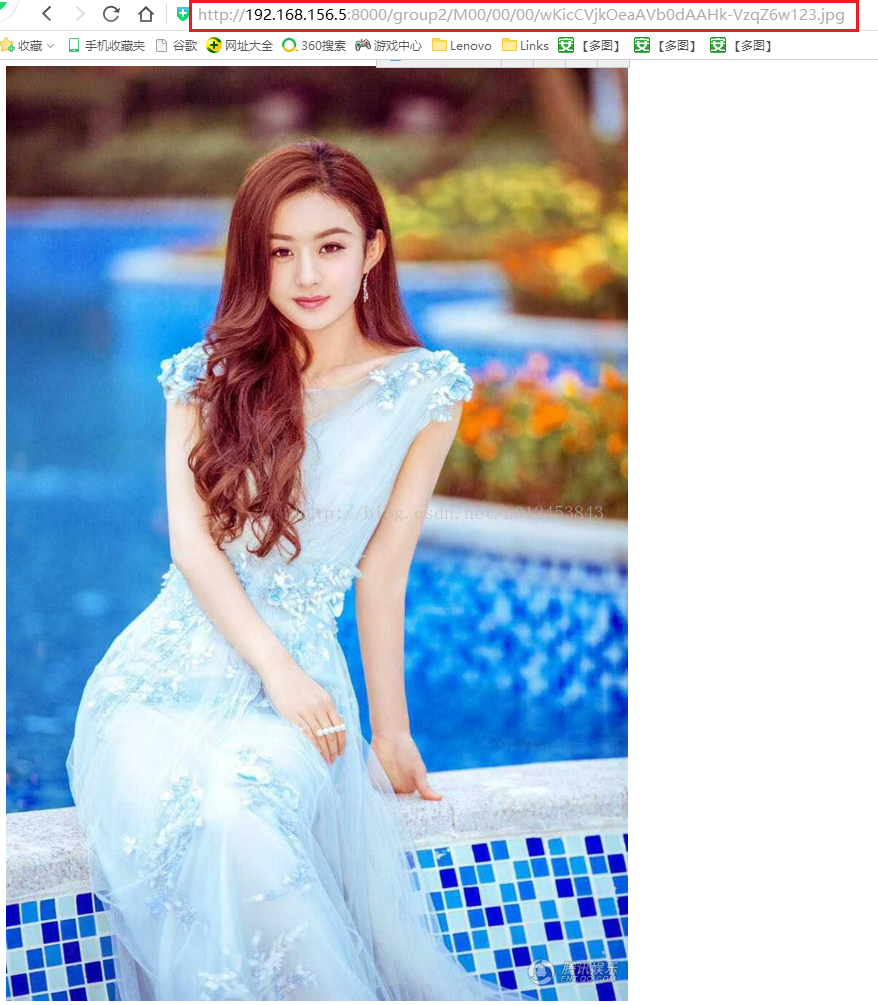

由于我们在192.168.156.5和192.168.156.6上配置了代理，代理端口是8000，所以我们可以访问这两个IP的8000端口来访问我们刚才上传的图片，如下图所示（我们访问http://192.168.156.5:8000/group1/M00/00/00/wKicCFjkOVGAMlQvAAHk-VzqZ6w757.jpg也能访问到该图片）。这说明我们配置的代理完全没问题。

我们知道，nginx对外提供服务有可能碰到服务挂掉的时候，这时候高可用就显得异常重要了，因此现在我们搭建一个nginx和keepalived结合实现的nginx集群高可用的环境，大家可以参考http://blog.csdn.net/u012453843/article/details/69668663这篇博客进行学习。

我们现在要把keepalived实现的nginx集群高可用应用到我们的FastDFS集群当中，现在用于搭建nginx集群高可用的设备是192.168.156.11和192.168.156.12，我们只需要修改下这两台设备的nginx.conf文件，配置文件如下

  1.
    #user nobody;
  2.
    worker_processes 1;
  3.

  4.
    #error_log logs/error.log;
  5.
    #error_log logs/error.log notice;
  6.
    #error_log logs/error.log info;
  7.

  8.
    #pid logs/nginx.pid;
  9.

  10.

  11.
    events {
  12.
    worker_connections 1024;
  13.
    }
  14.

  15.

  16.
    http {
  17.
    include mime.types;
  18.
    default_type application/octet-stream;
  19.

  20.
    #log_format main '$remote_addr - $remote_user [$time_local] "$request" '
  21.
    # '$status $body_bytes_sent "$http_referer" '
  22.
    # '"$http_user_agent" "$http_x_forwarded_for"';
  23.

  24.
    #access_log logs/access.log main;
  25.

  26.
    sendfile on;
  27.
    #tcp_nopush on;
  28.

  29.
    #keepalive_timeout 0;
  30.
    keepalive_timeout 65;
  31.

  32.
    #gzip on;
  33.

  34.
    upstream fastdfs_tracker {
  35.
    server 192.168.156.5:8000 weight=1 max_fails=2 fail_timeout=30s;
  36.
    server 192.168.156.6:8000 weight=1 max_fails=2 fail_timeout=30s;
  37.
    }
  38.

  39.
    server {
  40.
    listen 80;
  41.
    server_name localhost;
  42.

  43.
    #charset koi8-r;
  44.

  45.
    #access_log logs/host.access.log main;
  46.

  47.
    location /fastdfs {
  48.
    root html;
  49.
    index index.html index.htm;
  50.
    proxy_pass http://fastdfs_tracker/;
  51.
    proxy_set_header Host $http_host;
  52.
    proxy_set_header Cookie $http_cookie;
  53.
    proxy_set_header X-Real-IP $remote_addr;
  54.
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  55.
    proxy_set_header X-Forwarded-Proto $scheme;
  56.
    client_max_body_size 300m;
  57.
    }
  58.

  59.
    #error_page 404 /404.html;
  60.

  61.
    # redirect server error pages to the static page /50x.html
  62.
    #
  63.
    error_page 500 502 503 504 /50x.html;
  64.
    location = /50x.html {
  65.
    root html;
  66.
    }
  67.
    }
  68.
    }

我们对配置文件做了两处修改，一处是添加了负载均衡upstream fastdfs_tracker，如下所示。我们是把192.168.156.5和192.168.156.6两台设备作为tracker，现在我们加了一层nginx来代理这两个tracker。

  1.
    upstream fastdfs_tracker {
  2.
    server 192.168.156.5:8000 weight=1 max_fails=2 fail_timeout=30s;
  3.
    server 192.168.156.6:8000 weight=1 max_fails=2 fail_timeout=30s;
  4.
    }

第二处修改是添加了一个location并且匹配规则是路径当中有fastdfs。如下所示。

  1.
    location /fastdfs {
  2.
    root html;
  3.
    index index.html index.htm;
  4.
    proxy_pass http://fastdfs_tracker/;
  5.
    proxy_set_header Host $http_host;
  6.
    proxy_set_header Cookie $http_cookie;
  7.
    proxy_set_header X-Real-IP $remote_addr;
  8.
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
  9.
    proxy_set_header X-Forwarded-Proto $scheme;
  10.
    client_max_body_size 300m;
  11.
    }

做好了修改之后，我们只需重新启动192.168.156.11和192.168.156.12这两台设备的nginx即可。

  1.
    [root@nginx1 conf]# /usr/local/nginx/sbin/nginx -s reload
  2.
    [root@nginx1 conf]#
  1.
    [root@nginx2 conf]# /usr/local/nginx/sbin/nginx -s reload
  2.
    [root@nginx2 conf]#

这样我们便配置好了虚拟IP，现在我们从192.168.156.5再上传一张图片，如下所示。

  1.
    [root@itcast05 conf]# /usr/bin/fdfs_upload_file /etc/fdfs/client.conf /usr/local/3.jpg
  2.
    group1/M00/00/00/wKicB1jqnPqARiT6AAHk-VzqZ6w956.jpg
  3.
    [root@itcast05 conf]#

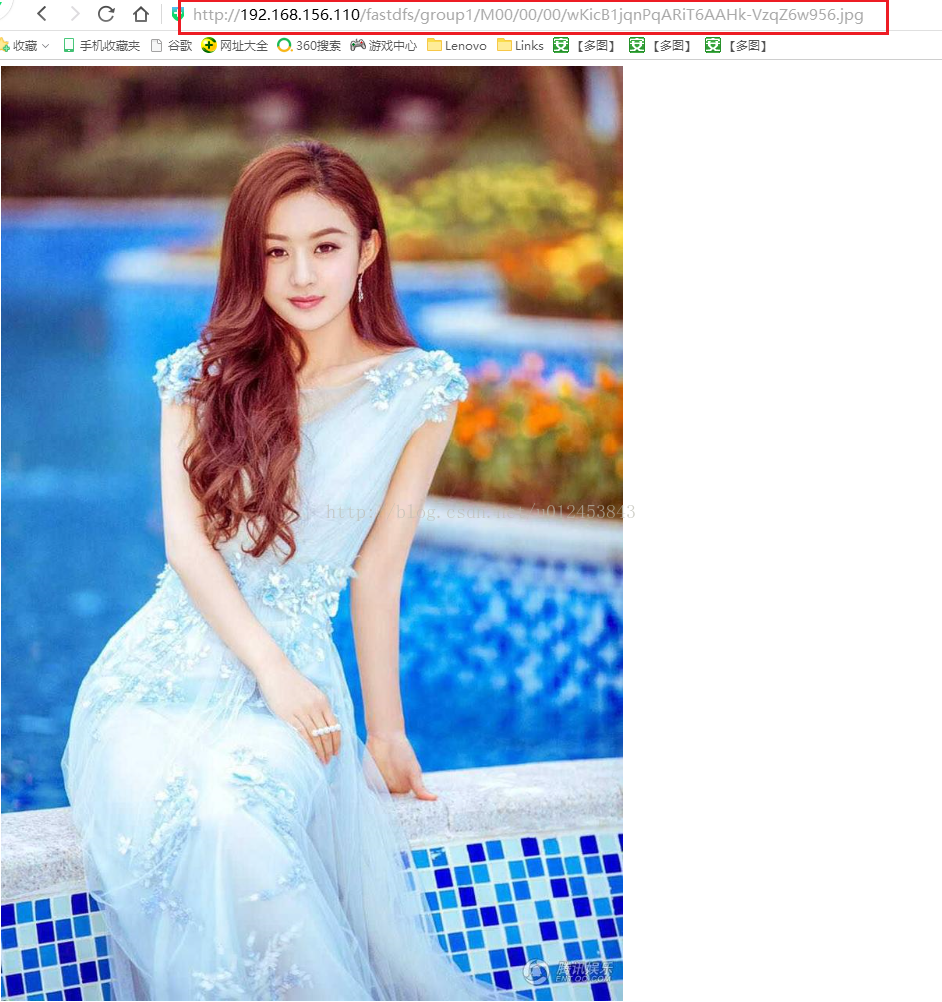

我们现在就用虚拟IP192.168.156.110来访问我们刚才上传的图片，只是注意在地址栏中要记得输入fastdfs（这是我们nginx.conf文件中location /fastdfs{}规则规定的）。如下图所示，发现，我们通过虚拟IP便可以访问我们上传的图片了。这样的好处是，对用户来说，只需要访问这个虚拟IP就可以了，不用关心FastDFS集群内部的转发机制。

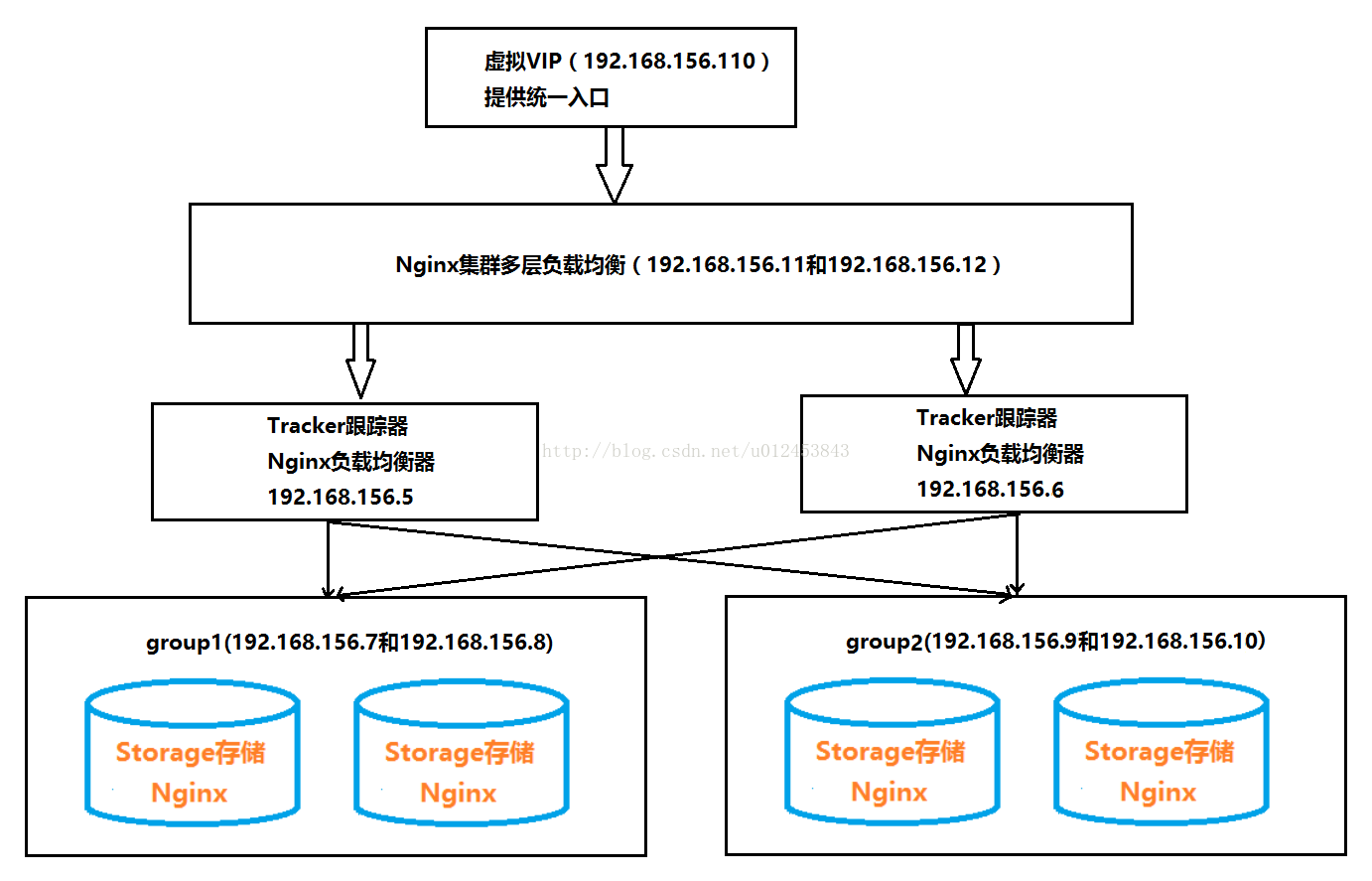

这样我们的FastDFS集群便搭建完了，搭建完后的集群图如下图所示。这个集群当中192.168.156.7、192.168.156.8、192.168.156.9、192.168.156.10这四台设备以8888端口对外提供服务，我们使用Tracker跟踪器管理这四台storage设备，两个Tracker的nginx对外提供的端口号是8000，也就是我们可以使用两台Tracker的任何一台设备的IP并且使用端口8000来访问存储在storage上的资源文件。其实我们完全可以在两台Tracker设备上搭建keepalived和nginx相结合的高可用环境并且对外提供虚拟IP192.168.156.110和端口80来访问资源文件。只不过这里为了展示多层nginx负载均衡所以才在192.168.156.11和192.168.156.12上专门搭建了keepalived和nginx相结合的高可用环境，由这两台设备对外提供虚拟IP服务，由于端口使用了默认的80，因此我们在使用虚拟IP192.168.156.110访问图片的时候才不用输入端口号的。

备注：启动集群步骤

1.启动6台设备（192.168.156.5、192.168.156.6、192.168.156.7、192.168.156.8、192.168.156.9、192.168.156.10）的nginx（其中192.168.156.11和192.168.156.12配置了keepalived开机自启动，顺带会启动nginx，因此这两台设备不用启动nginx）

2.启动tracker（192.168.156.5和192.168.156.6，启动命令：/etc/init.d/fdfs_trackerd start）

3.启动storage（192.168.156.7、192.168.156.8、192.168.156.9、192.168.156.10，启动命令：/etc/init.d/fdfs_storaged start）

这样FastDFS集群便都启动完了。

手把手教你搭建FastDFS集群（下）的更多相关文章

  1. 手把手教你搭建FastDFS集群（中）

    手把手教你搭建FastDFS集群(中) 版权声明:本文为博主原创文章,遵循CC 4.0 BY-SA版权协议,转载请附上原文出处链接和本声明. 本文链接:https://blog.csdn.net/u0 ...

  2. 手把手教你搭建FastDFS集群（上）

    手把手教你搭建FastDFS集群(上) 本文链接:https://blog.csdn.net/u012453843/article/details/68957209        FastDFS是一个 ...

  3. 搭建FastDFS集群

    先插一张图(学习的时候找的)http://blog.csdn.net/u012453843/article/details/68957209?> 软件下载地址:主要是fastdfs.libfas ...

  4. 手把手教你在 TKE 集群中实现简单的蓝绿发布和灰度发布

    概述 如何在腾讯云 Kubernetes 集群实现蓝绿发布和灰度发布?通常要向集群额外部署其它开源工具来实现,比如 Nginx Ingress,Traefik 等,或者让业务上 Service Mes ...

  5. 手把手教你Linux服务器集群部署.net网站 - Linux系统安装和设置

    在开源软件已成趋势化的今天,微软这‘老古董’也开始向开源方向发力,这对我们.NET开发者是极大的喜讯.而在开源软件中, Linux就是其中一个优秀的代表,几乎各行业和计算机有关的都有它的身影,其中一点 ...

  6. 手把手教你Linux服务器集群部署.net网站 - 让MVC网站运行起来

    一.Linux下面安装需要软件 我们这里需要安装的软件有: 1) Mono 3.2.8 : C#跨平台编译器,能使.Net运行与Linux下,目前.net 4.0可以完美运行在该平台下 2) ngin ...

  7. FastDFS 集群 安装 配置

    这篇文章介绍如何搭建FastDFS 集群 FastDFS是一个开源的轻量级分布式文件系统,它对文件进行管理,功能包括:文件存储.文件同步.文件访问(文件上传.文件下载)等,解决了大容量存储和负载均衡的 ...

  8. Fastdfs集群部署以及基本操作

    FastDFS引言 本地存储与分布式文件系统 本地存储的缺点: 是否有备份? 没有 成本角度? 贵 ​ 服务器 :用于计算 ---- cpu/内存 ​ 用于存储 ---- 硬盘大 存储瓶颈? 容量有限 ...

  9. Linux安装fastdfs集群部署

    过程问题: make: gcc:命令未找到 解决: yum -y install gcc 一.环境和版本: Linux环境:CentOS 7.6 libfastcommon版本:1.0.39 Fast ...

随机推荐

  1. 黑马vue---15、使用v-model实现简易计算器

    黑马vue---15.使用v-model实现简易计算器 一.总结 一句话总结: 用v-model绑定了第一个数,第二个数,操作符,和结果,数据改变他们跟着变,他们变数据也跟着变 select v-mo ...

  2. 宝塔安装Nextcloud，挂载在阿里云oss上，打造个人/企业高效私有云盘

    如下未完整整理,看懂看不懂随缘.... 准备条件: 1.阿里云oss 2.阿里云ecs 3.环境:centos7.x 步骤: 1.centos中安装宝塔面板 2.下载NextCloud安装包,上传到宝 ...

  3. 使用注解实现Spring的声明式事务管理

    使用注解实现Spring的声明式事务管理,更加简单! 步骤: 1) 必须引入Aop相关的jar文件 2) bean.xml中指定注解方式实现声明式事务管理以及应用的事务管理器类 3)在需要添加事务控制 ...

  4. SpringMVC整合SpringFox实践总结

    项目中使用的swagger框架在生成api文档时存在一些问题: 1. 控制器下方法无法点击展开 2.api内容结构混乱 基于上述原因,重新整合重构了一下api文档生成的代码.在此将重整过程记录下来,方 ...

  5. 抓包工具Fiddler使用

    1.参考博客 https://blog.csdn.net/ychgyyn/article/details/82154433 https://www.cnblogs.com/miantest/p/728 ...

  6. Springboot将mybatis替换为mybatis-plus

    知识点: 1.Mybatis-plus相比mybatis,功能更加强大,简而言之,不需要我们去写mapper.xml配置,但是对于特殊需求的sql语句,还是需要写mapper.xml文件中的sql语句 ...

  7. Python类call函数的作用

    call函数可以把类变成函数来调用call方法 class Demo(): def __init__(self, name): self.name = name def __call__(self): ...

  8. Docker Swarm常用命令

    #查看集群节点 docker node ls #创建nginx服务 #docker pull hub.test.com:5000/almi/nginx:0.1 #下载私有仓库镜像 docker ser ...

  9. CentOS7.5下，MySQL安装配置指南

    [root@host---- home]# grep 'temporary password' /var/log/mysqld.log --20T02::.457613Z [Note] A tempo ...

  10. ZOJ Problem Set - 1009

    1.参考 http://blog.csdn.net/xiaogugood/article/details/17922105 这篇博客对算法介绍的很详细,我看这道题的时候,将题目理解出错,所以进入了一个 ...
