Rocket - diplomacy - Node相关类

https://mp.weixin.qq.com/s/BvK3He3GWon8ywG8Jdmcsg



介绍Node相关的类。



​​



1. BaseNode



BaseNode是所有节点类的基类。

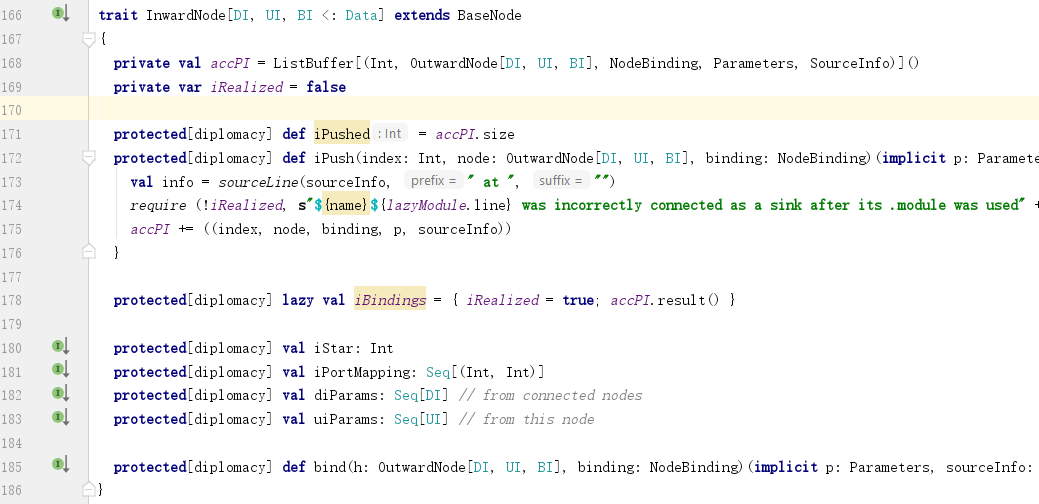

2. InwardNode



内向节点（下游节点），其定义如下：

​​



a. iBindings: 记录内向连接的信息。每一条内向连接的信息包括：对端节点（OutwardNode），绑定类型。

b. iStar：内向连接中星号的个数；

c. diParams：所有内向连接的DI参数；

d. uiParams：所有内向连接的UI参数；

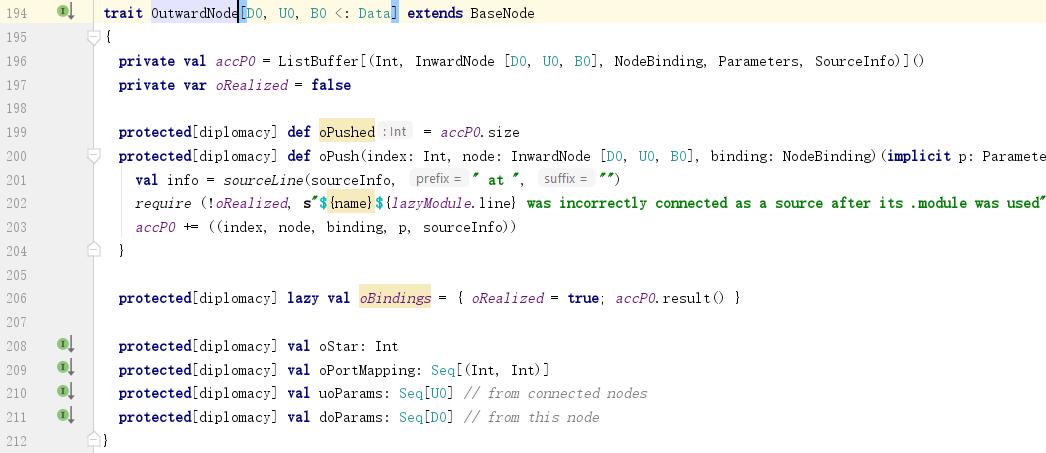

3. OutwardNode



外向节点（上游节点），定义如下：

​​



a. oBindings: 记录内向连接的信息。每一条内向连接的信息包括：对端节点（InwardNode），绑定类型。

b. oStar：内向连接中星号的个数；

c. doParams：所有内向连接的DO参数；

d. uoParams：所有内向连接的UO参数；

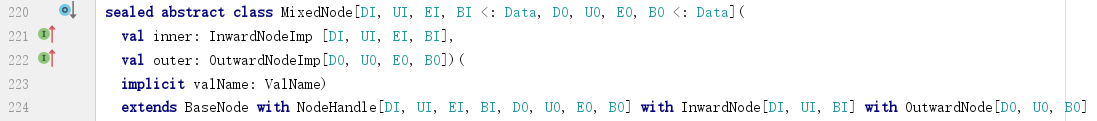

4. MixedNode



​​

同时可以作为内向节点（InwardNode）和外向节点（OutwardNode）。





5. CustomNode



自定义节点。

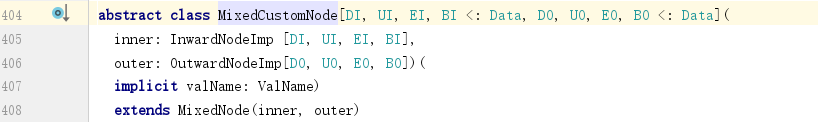

MixedCustomNode定义如下：

​​



CustomNode的定义如下：

​​

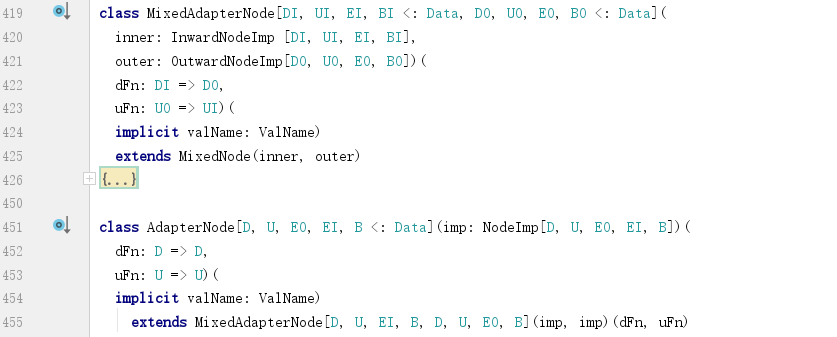

6. AdapterNode



适配器节点。



Mixed和不带Mixed的定义如下：

​​

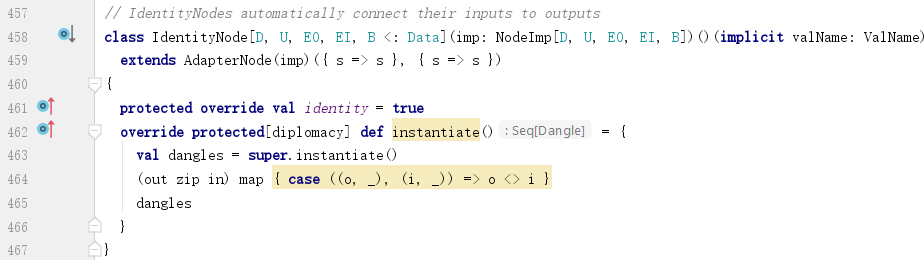

7. IdentityNode



​​

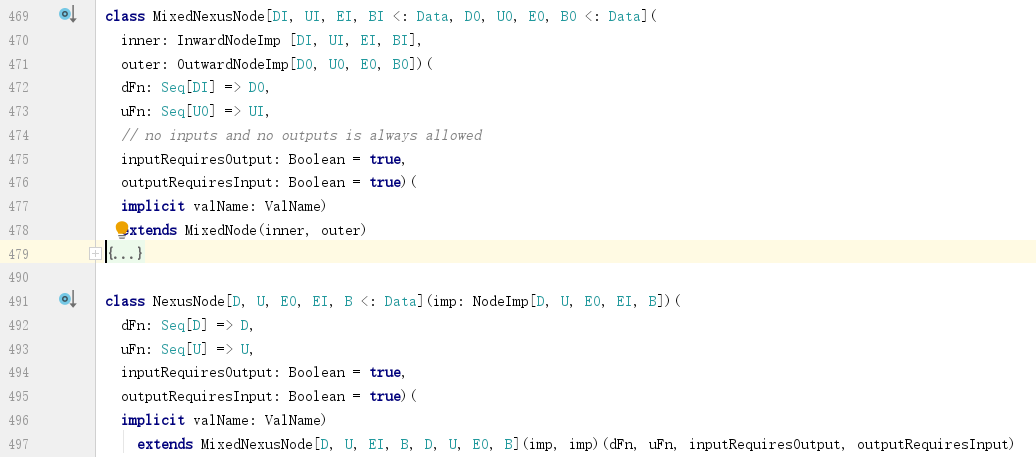

8. NexusNode



​​





9. 带Mixed的类



可以看到带Mixed的类的定义，都是DI/DO类型分开的类。不带Mixed的类，都是DI和DO合并成为D的类。



也就是说带Mixed的类，是按照DUEB完整模型定义的类。而不带Mixed的类是按照DUEB化简模型定义的类。

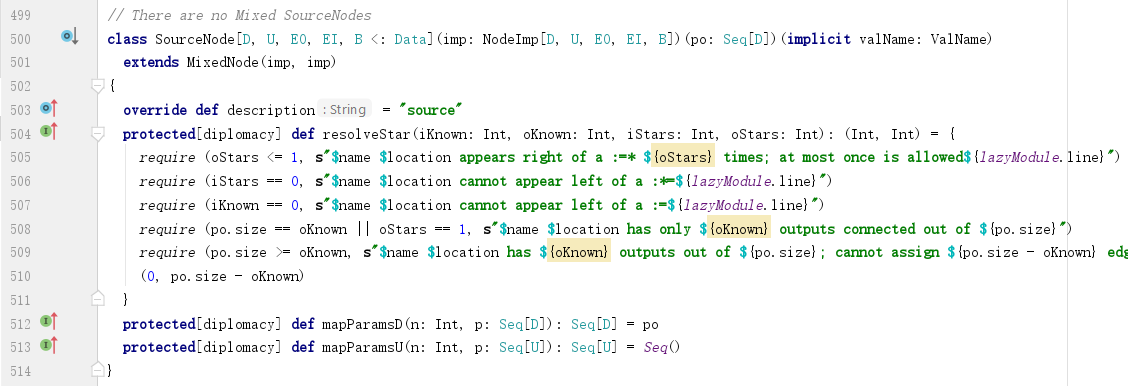

10. SourceNode



上游节点：

​​



作为上游节点使用，只有输出，没有输入：

a. mapParamsD：直接返回po；因为没有输入，参数p为空；

b. mapParamsU：返回空序列；因为没有输入，参数n=0；

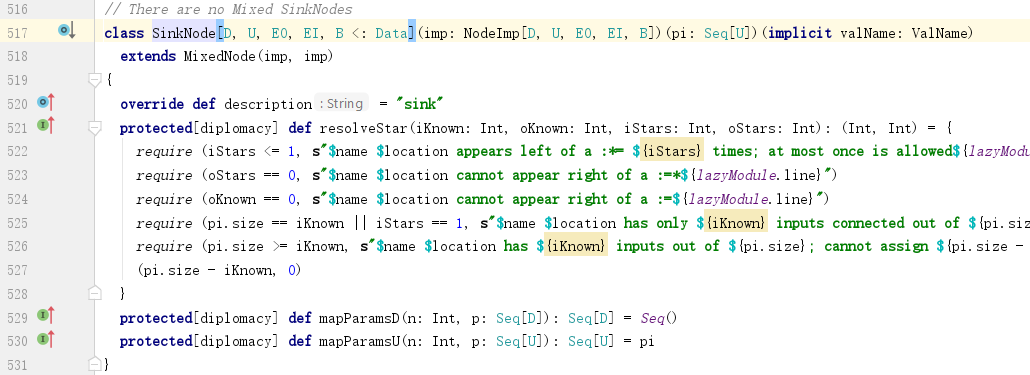

11. SinkNode



​​



作为下游节点使用，只有输入，没有输出：

a. mapParamsD：返回空序列，因为没有输出，参数n = 0；

b. mapParamsU：直接返回pi；因为没有输出，参数p为空；

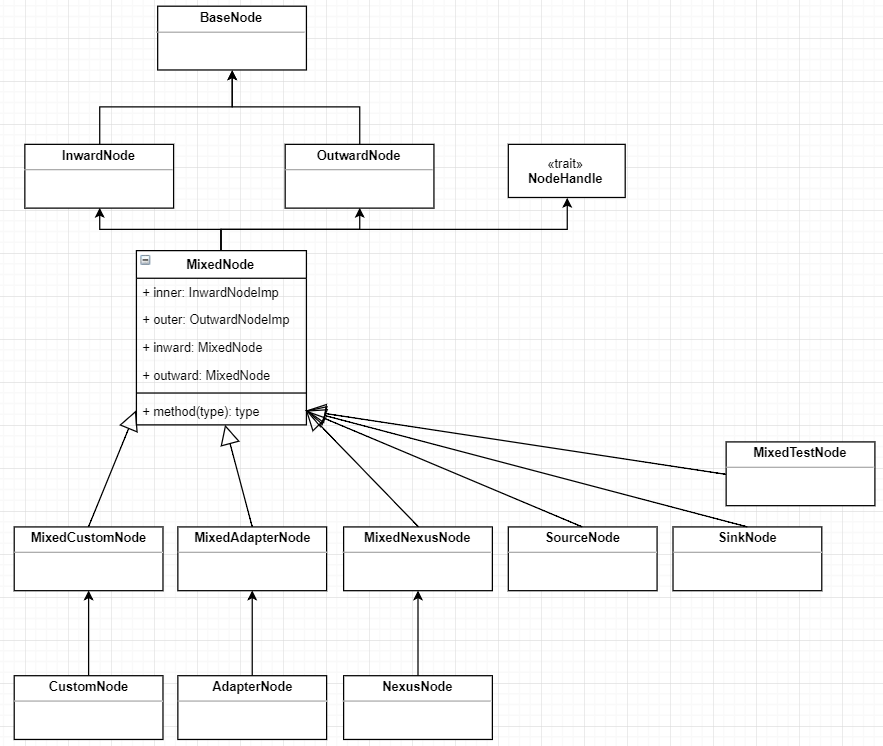

12. 继承MixedNode



基本上所有的类都继承自MixedNode，却并不是所有节点都作为复合节点使用。应该是为了实现简单，因为MixedNode中基本上实现了所有参数传播的功能。
