X活手环的表盘自定义修改

前言

前几天我在某宝买了一个智能手环，无奈软件中的表盘太少，所有我想着修改一下app中的资源文件。

反编译APK

这里反编译APK用apktool工具就可以。
apktool 的版本是2.4.1，反编译命令:

apktool d 安装包名

文件分析

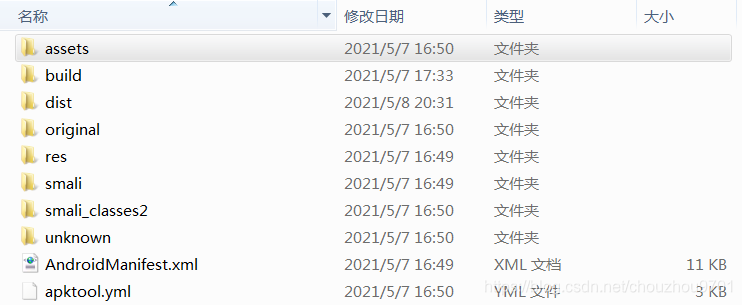

反编译后:

在 \assets\80x160 下面有online ,custom俩个文件夹分布对应软件中的在线表盘和自定义表盘

在线表盘是bin文件，也就是二进制文件，无奈以我的能力无法逆向解析其构成（如有大佬弄过还请评论指出），应该需要读java的代码。所以我侧重点在 custom 也就是自定义表盘的文件夹。
在views文件下存放调用图片路径位置, 例如 0.txt 文件:

[

  {

    "path": "/background/0.png",

    "pos": "0, 0",

    "pictype": "background",

    "itemtype": 254,

    "color": "Black",

    "show_num": 1,

    "para": 0,

    "w": 80,

    "h": 160

  },

  {

    "path": "/bluetooth/0",

    "pos": "2, 2",

    "pictype": "bluetooth",

    "itemtype": 8,

    "color": "White",

    "show_num": 1,

    "para": 11,

    "w": 8,

    "h": 10

  },

  {

    "path": "/battery/0",

    "pos": "64, 3",

    "pictype": "电池",

    "itemtype": 11,

    "color": "White",

    "show_num": 1,

    "para": 0,

    "w": 13,

    "h": 8

  },

  {

    "path": "/time/0",

    "pos": "47, 14",

    "pictype": "时",

    "itemtype": 4,

    "color": "White",

    "show_num": 2,

    "para": 8,

    "w": 32,

    "h": 25

  },

  {

    "path": "/time/0",

    "pos": "47, 43",

    "pictype": "分",

    "itemtype": 5,

    "color": "White",

    "show_num": 2,

    "para": 5,

    "w": 32,

    "h": 25

  },

  {

    "path": "/date/0",

    "pos": "40, 73",

    "pictype": "日期",

    "itemtype": 18,

    "color": "White",

    "show_num": 5,

    "para": 6,

    "w": 40,

    "h": 10

  },

  {

      "path": "/am_pm/0",

      "pos": "65, 85",

      "pictype": "AMPM",

      "itemtype": 19,

      "color": "255, 255, 255",

      "show_num": 1,

      "para": 0,

      "w": 13,

      "h": 7

    },

    {

        "path": "/slash/0",

        "pos": "58, 73",

        "pictype": "图片",

        "itemtype": 253,

        "color": "White",

        "show_num": 1,

        "para": 0,

        "w": 0,

        "h": 0

      }

]

列表中包含字典，每一个字典都是一个图片，可以用来显示蓝牙图标，电源图标，小时，分钟等等。。

字段	说明
path	调用的图片路径
pos	图片位置
pictype	说明，这个值可以任意写
itemtype	用来识别对象的关键字段，后面详细解释
color	没啥用，任意填
show_num	显示的数量，例如`时`显示的是俩位，那么就是2，而蓝牙图标一般以一个，那么就是1
para	未知，不过没什么影响
w	图片总的宽度，因为要乘上show_num值
h	图片高度，纵向

多个图片的path都是指定到目录，图片的名字从零开始依次索引。

这里着重说一下slash文件夹的下面的图片，这个图片是在息屏后开始的点亮的一瞬间使用，而且这个图片的w和h总是写0，但是实际的宽度和高度是图片的宽度和高度。
另外说明一下date文件夹，这个是用来显示日期的，显示5位是因为中间一位显示的是分隔符，分隔符显示的是12.png, 而有前俩位显示时间，后俩位显示的是日期。

itemtype

前面我说了这个是识别类型的关键字段，这个字段用来区分是显示的时间，日期，蓝牙图标等等。所以这个字段是很重要的。而我们需要知道什么数值对应什么意思图标。
这里我用的反编译dex到jar包，将apk的后缀改成zip然后直接解压便可得到dex文件。然后使用d2j-dex2jar.bat反编译成jar包，然后用jd-gui打开jar包，里面有一个类就是定义itemtype类的。

public class ItemType {

public static final int ITEM_AMPM = 19;

public static final int ITEM_ANIMATION = 10;

public static final int ITEM_BACKGROUND = 254;

public static final int ITEM_BATTERY = 11;

public static final int ITEM_BLUETOOTH = 8;

public static final int ITEM_DATE = 18;

public static final int ITEM_DAY = 3;

public static final int ITEM_DISTANCE = 13;

public static final int ITEM_HEARTRATE = 9;

public static final int ITEM_HOUR = 4;

public static final int ITEM_HOUR_DIGIT = 15;

public static final int ITEM_HOUR_TEN = 14;

public static final int ITEM_KCAL = 12;

public static final int ITEM_MINUTE = 5;

public static final int ITEM_MINUTE_DIGIT = 17;

public static final int ITEM_MINUTE_TEN = 16;

public static final int ITEM_MONTH = 2;

public static final int ITEM_SHOE = 253;

public static final int ITEM_STEP = 6;

public static final int ITEM_WEEK = 7;

public static final int ITEM_YEAR = 1;

}

通过这上面的英文，可以大致理解什么数值表示什么。
这里说一下我用到的东西，例如动画ITEM_ANIMATION=10,文件夹下面的图片就是从0.png图片开始遍历，一直遍历到最后从而形成动画，是每一秒刷新一次。

表盘资源文件寻找

这里自定义表盘就是新建 txt文件，然后写入对应位置和图片路径，当然图片资源是不可能自己画的，网址。这个网站有各个手环平台的资源文件，下载下来的格式是bin, 而要解析成图片也是需要一下工具的，例如我解析的是mi-band-5的资源文件，用到的工具是MiBandWFTool_2.1.6。

制作表盘工具

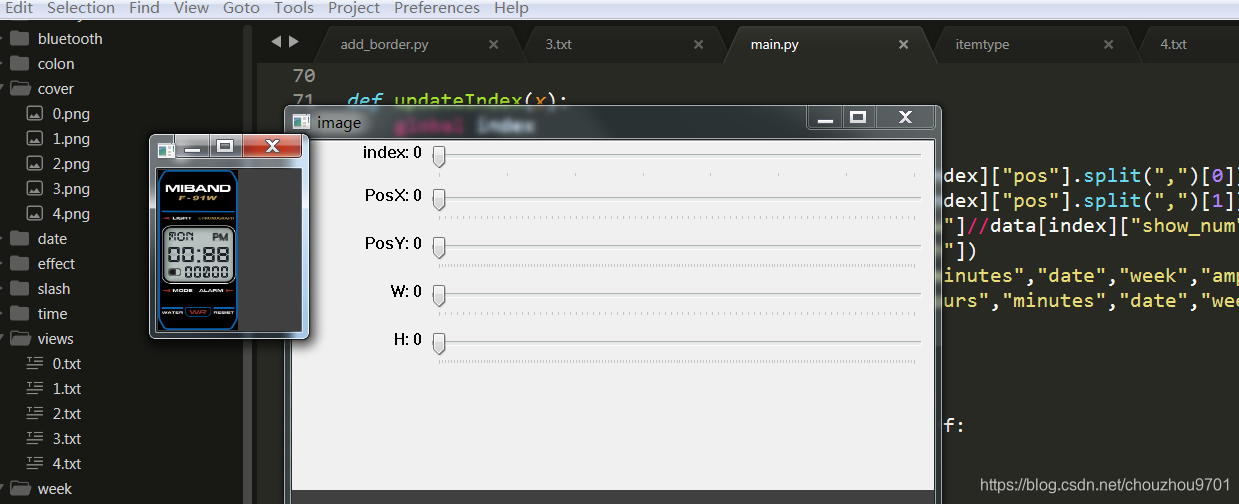

由于反复调节图片的位置太过费劲，我弄得头疼，所有我用opencv写了一个简单的工具，用来实时显示图片位置，更加直观。

index表示切换各个资源，在切换的时候对应的标题会改变，用来显示当前修改的是什么资源的位置，当然如果的txt中资源顺序和我的不一致可以修改78行代码：

而PosX是和横向位置，PosY纵向位置，W是单个图片的宽度，注意这里我做了转换，否者按照配置文件的w是表示总的横向宽度，H是单个图片的高度，按q退出。这里每一次调节都会实时修改txt文件。但是不会改变真正的图片大小。如果需要修改图片大小可以使用我写的convert.py的脚本。修改实际图片大小也能有效的压缩表盘文件的大小。

打包签名

添加自定义表盘资源文件后，就可以对app进行打包，同样使用 apktool，命令：

apktool b 安装包文件夹

然后会在dist文件夹下面生成一个apk，而这个apk也是不能安装的，需要签名，签名使用signapk.jar然后生成的apk才可以安装到手机上。

效果

后面俩个是我添加进去的表盘。这里我删除了一个狗的表盘，因为我当时以为是表盘文件太多导致报错buffer size不够，后来发现是资源文件过大导致的。

其它一些细节

我写的表盘调整工具，按q退出后，会在effect,和cover文件中写入图片。这俩个图片也是重要的，会在APP自定义表盘中显示出来图片，否者图片是空白或者找不到你自定义的表盘。
资源文件不要太大，并且调节完表盘最好使用convert.py文件调节一下图片的大小，否者会导致上传表盘文件失败。
图片透明边缘过小会导致数字粘连，是因为show_num,图片拼接导致的。这种问题可以使用我写的add_border.py来填充透明边缘，这样拼接后的图片也不会显示数字太近。
更多的细节需要反复调节代码和反复修改app才能知道，毕竟我写代码也花了接近一天的时间，不可能把所有细节描述清楚。
