TCP/IP协议(4): 地址解析协议(ARP) —— 网络地址转换为物理地址的方式

TCP/IP协议(4): 地址解析协议(ARP)——网络地址转换为物理地址的方式

关于地址解析协议(Address Resolution Protocol, ARP)

关于 ARP

地址解析协议(Address Resolution Protocol, ARP) 协议是用于根据给定网络层地址，通常是 IPv4地址，查找其对应的数据链路层地址，如 MAC地址，的协议。 ARP 协议 定义于 1982 年的 RFC 826。
(The Address Resolution Protocol (ARP) is a communication protocol used for discovering the link layer address, such as a MAC address, associated with a given network layer address, typically an IPv4 address. ARP was defined in 1982 by RFC 826.）

ARP 协议在 TCP/IP 协议栈中的位置

由于 IP 协议 中使用了 ARP 协议，因此通常将 ARP 协议归为网络层协议。
但 ARP 协议的用途是从网络层使用的 IP地址 中解析出在数据链路层使用的硬件地址。其消息由数据链路层协议封装，它是在同一局域网内部通信的，从不跨网络节点路由。因此，也可以认为 ARP 协议是数据链路层协议。

地址解析协议的主要内容

本节内容改编自谢希仁编著**《计算机网络(第六版)》4.2.4 地址解析协议 ARP**。

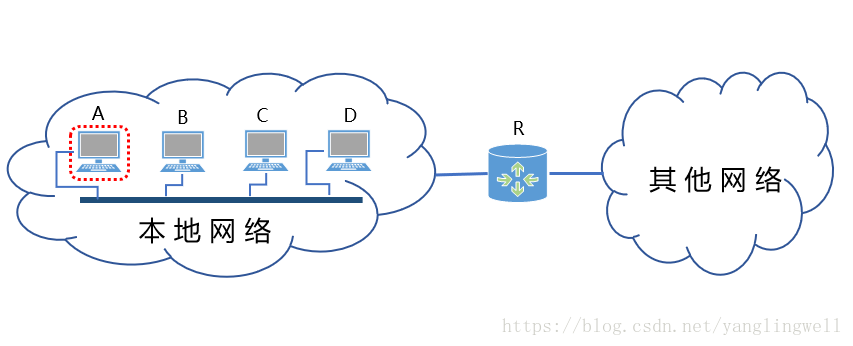

• 如下图的网络中， 主机 A 要向某网络设备 X 发送数据时，需要先在其 ARP 高速缓存中查看有无 网络设备X 的 IP 地址。如果有，则直接在 ARP 高速缓存 查出其对应的 物理地址。

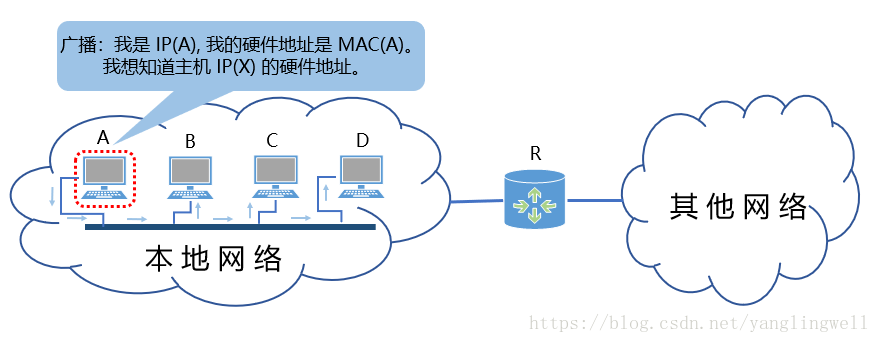

• 否则，主机 A 的 ARP 进程在本地局域网发送 ARP 请求广播。如下图。

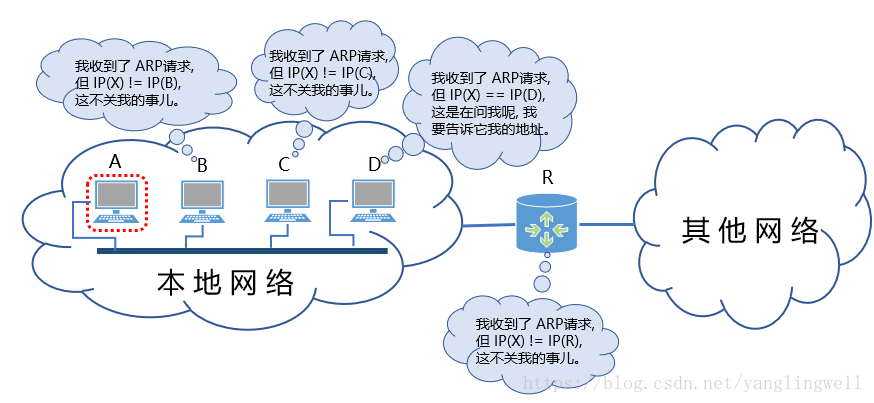

• 在本地局域网中的所有主机上运行的 ARP 进程 都收到此 ARP 请求。如下图。

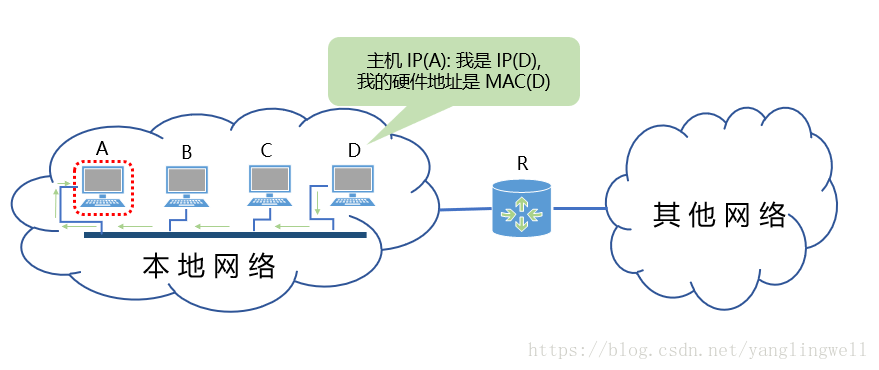

• 主机 D 的 IP 地址和要查询的网络设备 X 一样，它在收到该 ARP 请求后向主机 A 发送 ARP 响应。

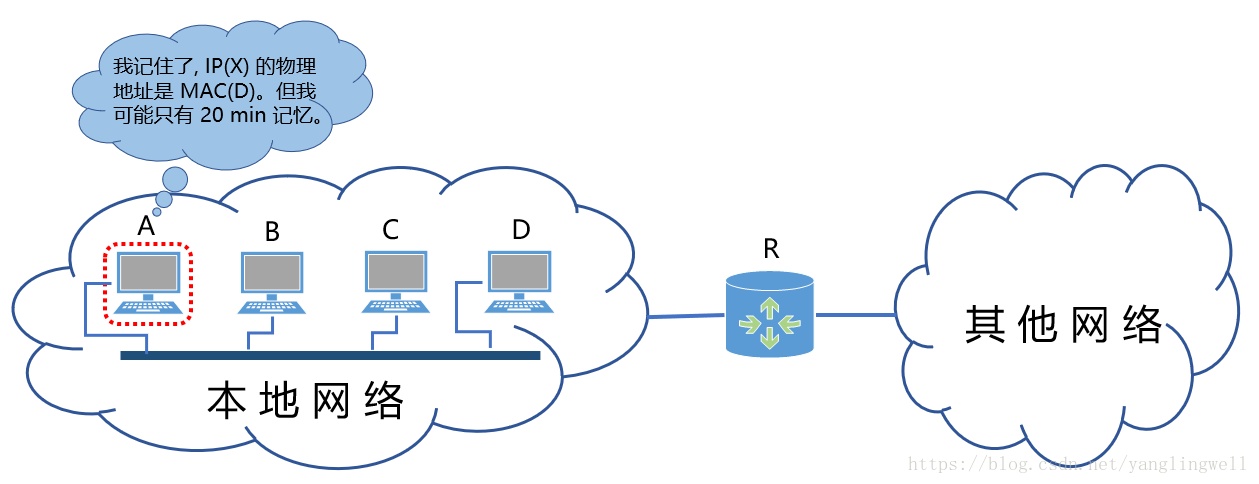

• 主机 A 收到主机 B 的 ARP 响应后, 会在其 ARP 高速缓存中记录 主机B 的 IP 地址到其硬件地址的映射。


注意： ARP 协议是局域网内部的协议。它解决的是同一局域网内部的主机或路由器的 IP 地址和其对应的硬件地址的映射问题。根据 ARP 协议 , 主机 A 无法解析其他网络中的主机的硬件地址。实际上，也不需要主机 A 解析其他网络的主机地址。因为跨网络的数据传输一般是由上层协议来完成的。

地址解析协议包(Packet)格式

• 硬件类型(Hardware Type, HTYPE): 当前网络数据链路层的协议类型, 实际指定了硬件地址类型。如，以太网 的 HTYPE 是 1。
• 协议类型(Protocol Type, PTYPE): 上层网络协议，实际指定了待映射的网络地址的类型。如，IPv4 协议的 PTYPE 是 0x0800。
• 硬件大小(Hardware Length, HLEN): 硬件地址的长度(单位: 八位字节(Octets))。以太网的 HLEN 是 6。
• 协议大小(Protocol Length, PLEN): PTYPE 指定的上层协议的网络地址长度(单位：八位字节(Octets))。IPv4 协议的 PLEN 是 4。
• 操作(Operation, OPER): 该协议包的操作。ARP 请求包的 OPER 是 1，而ARP 响应包的 OPER 是 2。
• 发送方硬件地址(Sender Hardware Address, SHA): 发送方的硬件地址。
• 发送方协议地址(Sender Protocol Address, SPA): 发送方的上层协议的网络地址。
• 目的硬件地址(Target Hardware Address, THA): 接收方的硬件地址。在 ARP 请求包的 THA 是 0。
• 目的方协议地址(Target Protocol Address, TPA): 接收方的上层协议的网络地址。

地址解析协议的具体内容

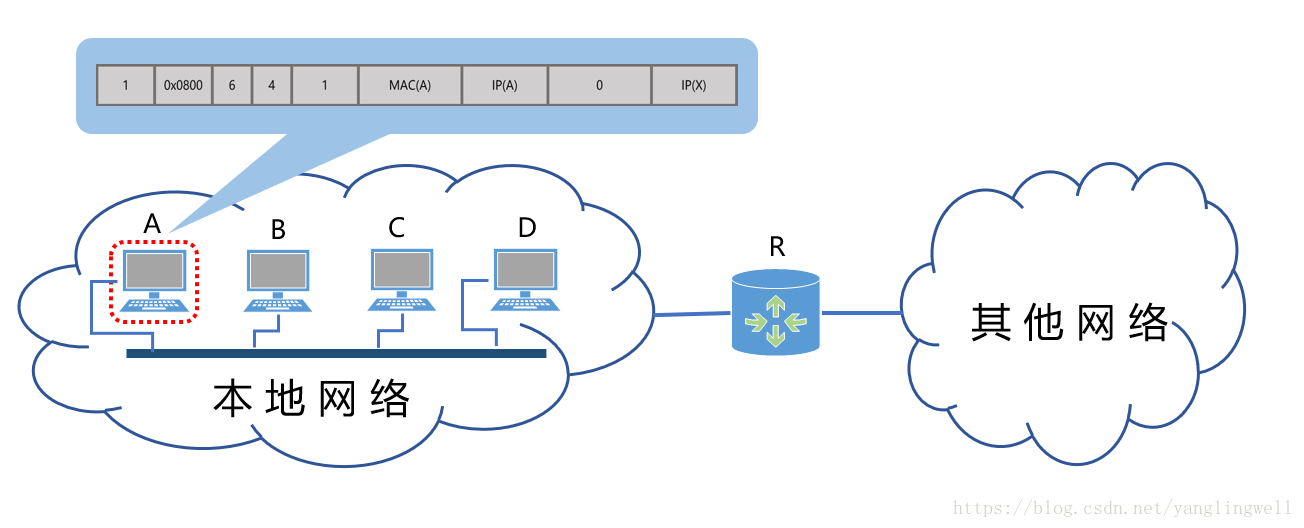

• 主机 A 的 ARP 进程在本地局域网发送 ARP 请求广播。

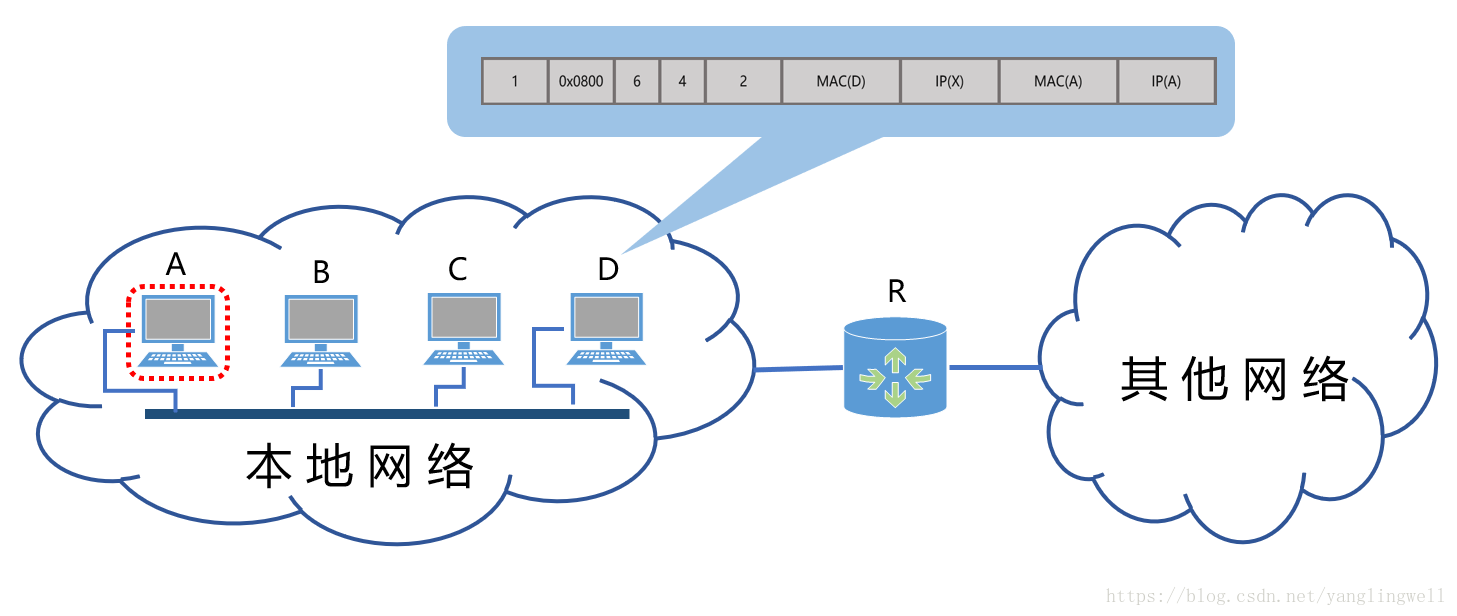

• 主机 D 的 IP 地址和要查询的网络设备 X 一样，它在收到该 ARP 请求后向主机 A 发送 ARP 响应。


参考文献

• Address Resolution Protocol - Wikipedia
• W.Richard Stevens等著,《TCP/IP 详解(卷一: 协议)》
• 谢希仁编著, 《计算机网络》
