15 图像阈值

目标
　　• 本节你将学到简单阈值，自适应阈值，Otsu’s 二值化等
　　• 将要学习的函数有 cv2.threshold，cv2.adaptiveThreshold 等。

15.1 简单阈值

与名字一样，这种方法非常简单。但像素值高于阈值时，我们给这个像素赋予一个新值（可能是白色），否则我们给它赋予另外一种颜色（也许是黑色）。这个函数就是 cv2.threshhold()。这个函数的第一个参数就是原图像，原图像应该是灰度图。第二个参数就是用来对像素值进行分类的阈值。第三个参数就是当像素值高于（有时是小于）阈值时应该被赋予的新的像素值。OpenCV提供了多种不同的阈值方法，这是有第四个参数来决定的。这些方法包括：
　　• cv2.THRESH_BINARY
　　• cv2.THRESH_BINARY_INV
　　• cv2.THRESH_TRUNC
　　• cv2.THRESH_TOZERO
　　• cv2.THRESH_TOZERO_INV
上图摘选自《学习 OpenCV》中文版，其实这些在文档中都有详细介绍了，你也可以直接查看文档。
这个函数有两个返回值，第一个为 retVal，我们后面会解释。第二个就是阈值化之后的结果图像了。

import cv2
import numpy as np
from matplotlib import pyplot as plt

img = cv2.imread('gradient.png',0)
ret,thresh1 = cv2.threshold(img,127,255,cv2.THRESH_BINARY)
ret,thresh2 = cv2.threshold(img,127,255,cv2.THRESH_BINARY_INV)
ret,thresh3 = cv2.threshold(img,127,255,cv2.THRESH_TRUNC)
ret,thresh4 = cv2.threshold(img,127,255,cv2.THRESH_TOZERO)
ret,thresh5 = cv2.threshold(img,127,255,cv2.THRESH_TOZERO_INV)

titles = ['Original Image','BINARY','BINARY_INV','TRUNC','TOZERO','TOZERO_INV']
images = [img, thresh1, thresh2, thresh3, thresh4, thresh5]

for i in xrange(6):
    plt.subplot(2,3,i+1),plt.imshow(images[i],'gray')
    plt.title(titles[i])
    plt.xticks([]),plt.yticks([])

plt.show()

注意：为了同时在一个窗口中显示多个图像，我们使用函数 plt.subplot()。你可以通过查看 Matplotlib 的文档获得更多详细信息。
结果如下：

15.2 自适应阈值

在前面的部分我们使用是全局阈值，整幅图像采用同一个数作为阈值。当时这种方法并不适应与所有情况，尤其是当同一幅图像上的不同部分的具有不同亮度时。这种情况下我们需要采用自适应阈值。此时的阈值是根据图像上的每一个小区域计算与其对应的阈值。因此在同一幅图像上的不同区域采用的是不同的阈值，从而使我们能在亮度不同的情况下得到更好的结果。
这种方法需要我们指定三个参数，返回值只有一个。
　　• Adaptive Method- 指定计算阈值的方法。
　　– cv2.ADPTIVE_THRESH_MEAN_C：阈值取自相邻区域的平均值
　　– cv2.ADPTIVE_THRESH_GAUSSIAN_C：阈值取值相邻区域的加权和，权重为一个高斯窗口。
　　• Block Size - 邻域大小（用来计算阈值的区域大小）。
　　• C - 这就是是一个常数，阈值就等于的平均值或者加权平均值减去这个常数。
我们使用下面的代码来展示简单阈值与自适应阈值的差别：

import cv2
import numpy as np
from matplotlib import pyplot as plt

img = cv2.imread('dave.jpg',0)
img = cv2.medianBlur(img,5)

ret,th1 = cv2.threshold(img,127,255,cv2.THRESH_BINARY)
th2 = cv2.adaptiveThreshold(img,255,cv2.ADAPTIVE_THRESH_MEAN_C,\
            cv2.THRESH_BINARY,11,2)
th3 = cv2.adaptiveThreshold(img,255,cv2.ADAPTIVE_THRESH_GAUSSIAN_C,\
            cv2.THRESH_BINARY,11,2)

titles = ['Original Image', 'Global Thresholding (v = 127)',
            'Adaptive Mean Thresholding', 'Adaptive Gaussian Thresholding']
images = [img, th1, th2, th3]

for i in xrange(4):
    plt.subplot(2,2,i+1),plt.imshow(images[i],'gray')
    plt.title(titles[i])
    plt.xticks([]),plt.yticks([])
plt.show()

结果：

15.3 Otsu’ ’s 二值化

在第一部分中我们提到过 retVal，当我们使用 Otsu 二值化时会用到它。那么它到底是什么呢？
　　在使用全局阈值时，我们就是随便给了一个数来做阈值，那我们怎么知道我们选取的这个数的好坏呢？答案就是不停的尝试。如果是一副双峰图像（简单来说双峰图像是指图像直方图中存在两个峰）呢？我们岂不是应该在两个峰之间的峰谷选一个值作为阈值？这就是 Otsu 二值化要做的。简单来说就是对一副双峰图像自动根据其直方图计算出一个阈值。（对于非双峰图像，这种方法得到的结果可能会不理想）。
这里用到到的函数还是 cv2.threshold()，但是需要多传入一个参数（flag）：cv2.THRESH_OTSU。这时要把阈值设为 0。然后算法会找到最优阈值，这个最优阈值就是返回值 retVal。如果不使用 Otsu 二值化，返回的retVal 值与设定的阈值相等。

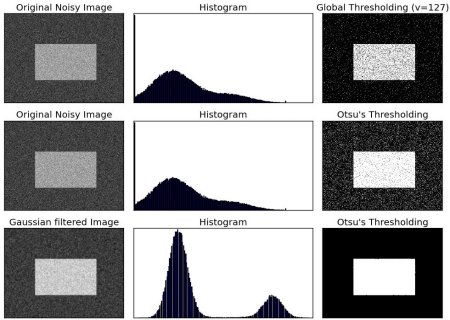

　　下面的例子中，输入图像是一副带有噪声的图像。第一种方法，我们设127 为全局阈值。第二种方法，我们直接使用 Otsu 二值化。第三种方法，我们首先使用一个 5x5 的高斯核除去噪音，然后再使用 Otsu 二值化。看看噪音去除对结果的影响有多大吧。

import cv2
import numpy as np
from matplotlib import pyplot as plt

img = cv2.imread('noisy2.png',0)

# global thresholding
ret1,th1 = cv2.threshold(img,127,255,cv2.THRESH_BINARY)

# Otsu's thresholding
ret2,th2 = cv2.threshold(img,0,255,cv2.THRESH_BINARY+cv2.THRESH_OTSU)

# Otsu's thresholding after Gaussian filtering
blur = cv2.GaussianBlur(img,(5,5),0)
ret3,th3 = cv2.threshold(blur,0,255,cv2.THRESH_BINARY+cv2.THRESH_OTSU)

# plot all the images and their histograms
images = [img, 0, th1,
          img, 0, th2,
          blur, 0, th3]
titles = ['Original Noisy Image','Histogram','Global Thresholding (v=127)',
          'Original Noisy Image','Histogram',"Otsu's Thresholding",
          'Gaussian filtered Image','Histogram',"Otsu's Thresholding"]

for i in xrange(3):
    plt.subplot(3,3,i*3+1),plt.imshow(images[i*3],'gray')
    plt.title(titles[i*3]), plt.xticks([]), plt.yticks([])
    plt.subplot(3,3,i*3+2),plt.hist(images[i*3].ravel(),256)
    plt.title(titles[i*3+1]), plt.xticks([]), plt.yticks([])
    plt.subplot(3,3,i*3+3),plt.imshow(images[i*3+2],'gray')
    plt.title(titles[i*3+2]), plt.xticks([]), plt.yticks([])
plt.show()

15.4 Otsu’ ’s 二值化是如何工作的？

在这一部分我们会演示怎样使用 Python 来实现 Otsu 二值化算法，从而告诉大家它是如何工作的。如果你不感兴趣的话可以跳过这一节。因为是双峰图，Otsu 算法就是要找到一个阈值（t）, 使得同一类加权方差最小，需要满足下列关系式：

其中：

其实就是在两个峰之间找到一个阈值 t，将这两个峰分开，并且使每一个峰内的方差最小。实现这个算法的 Python 代码如下：

img = cv2.imread('noisy2.png',0)
blur = cv2.GaussianBlur(img,(5,5),0)

# find normalized_histogram, and its cumulative distribution function
hist = cv2.calcHist([blur],[0],None,[256],[0,256])
hist_norm = hist.ravel()/hist.max()
Q = hist_norm.cumsum()

bins = np.arange(256)

fn_min = np.inf
thresh = -1

for i in xrange(1,256):
    p1,p2 = np.hsplit(hist_norm,[i]) # probabilities
    q1,q2 = Q[i],Q[255]-Q[i] # cum sum of classes
    b1,b2 = np.hsplit(bins,[i]) # weights

    # finding means and variances
    m1,m2 = np.sum(p1*b1)/q1, np.sum(p2*b2)/q2
    v1,v2 = np.sum(((b1-m1)**2)*p1)/q1,np.sum(((b2-m2)**2)*p2)/q2

    # calculates the minimization function
    fn = v1*q1 + v2*q2
    if fn < fn_min:
        fn_min = fn
        thresh = i

# find otsu's threshold value with OpenCV function
ret, otsu = cv2.threshold(blur,0,255,cv2.THRESH_BINARY+cv2.THRESH_OTSU)
prin(thresh,ret)

（这里有些新的函数，我们会在后面的章节中讲到他们）
