flac3d自定义变量输出云图

定义单元体能量为微单元体的应变比能，即当应力和应变满足线性关系时，微单元体在三向应力状态下的应变比能为：

（3.1）

下面代码为用户自定义云图显示变量。

Flac3d Code

 new
 gen zone brick size    group lay-
 mo el
 prop bulk 3e8 shear 1e8
 ini den 20e3
 set gravity   -9.8
 fix z range z
 solve
 config zextra
 def _udf_zextra
  p_z = zone_head
  _u=0.3
  _E=2.7e8 ;_E=*bulk*shear/(*bulk+shear)
 loop while p_z # null
    if z_group(p_z)='lay-1';只计算在组内的单元体
     _sig1=z_sig3(p_z)
     _sig2=z_sig2(p_z)
     _sig3=z_sig1(p_z)
     _a=_sig1^+_sig2^+_sig3^
     _b=*_u*(_sig1*_sig2+_sig2*_sig3+_sig3*_sig1)
     z_extra(p_z,) =(_a-_b)/(*_E);微单元体应变比能
     z_extra(p_z,) = z_sxx(p_z);自定义为单元体sxx应力
    endif
    p_z = z_next(p_z)
 endloop
 end
 _udf_zextra
 plot add axes
 plot set plane nor    ori
 plot con zextra  plane ;range  ,不能加range
 ;plot add con zextra  plane

第二个变量取为sxx只是为了显示在一段代码中如何同时自定义两个变量。多个变量与此类似，不再祥述。

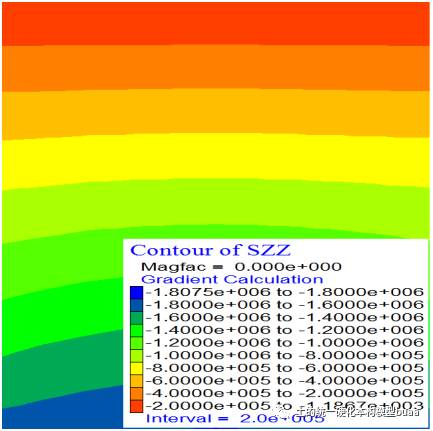

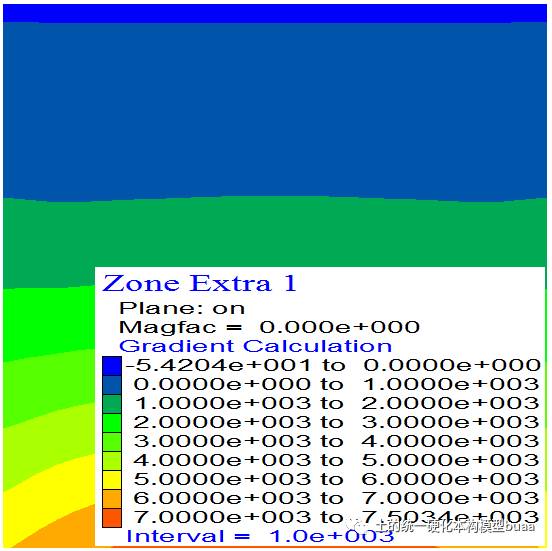

a Szz应力云图 a The szz stress cloud	b 应变比能应力云图 b Strain specific stress cloud

图3.3 自定义单元应力有关云图

Fig.3.3 The custom cloud map with zone stress

下面是节点变量：

Flac3d Code

 new
 gen zone brick size    group lay-
 mo el
 prop bulk 3e8 shear 1e8
 ini den 20e3
 set gravity   -9.8
 fix z range z
 solve
 config gpextra
 def _udf_gpextra
  p_gp = gp_head
 loop while p_gp # null
  gp_extra(p_gp,) = sqrt((gp_xpos(p_gp)-xc)^ +(gp_zpos(p_gp)-zc)^ )
  gp_extra(p_gp,) = atan2((gp_xpos(p_gp)-xc),(zc-gp_zpos(p_gp)))
  p_gp = gp_next(p_gp)
 endloop
 end
 set xc= zc=
 _udf_gpextra
 plot set background white
 ;plot block gr
 plot con gpextra
 plot con gpextra

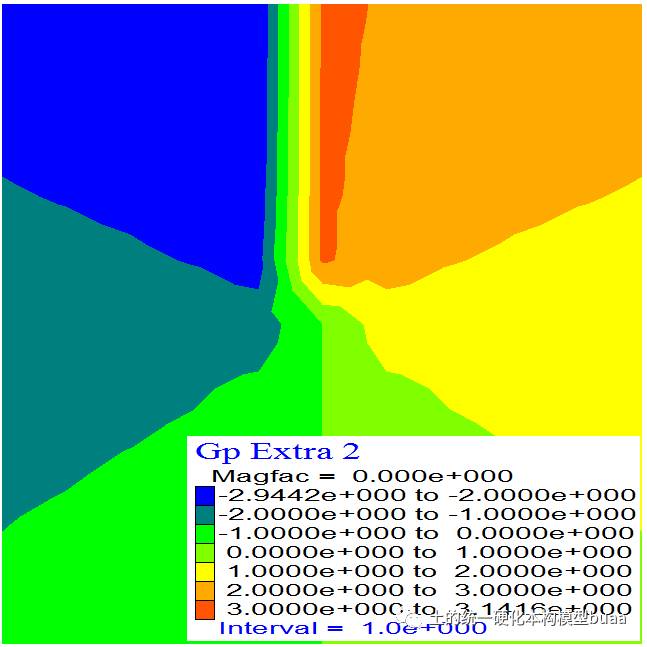

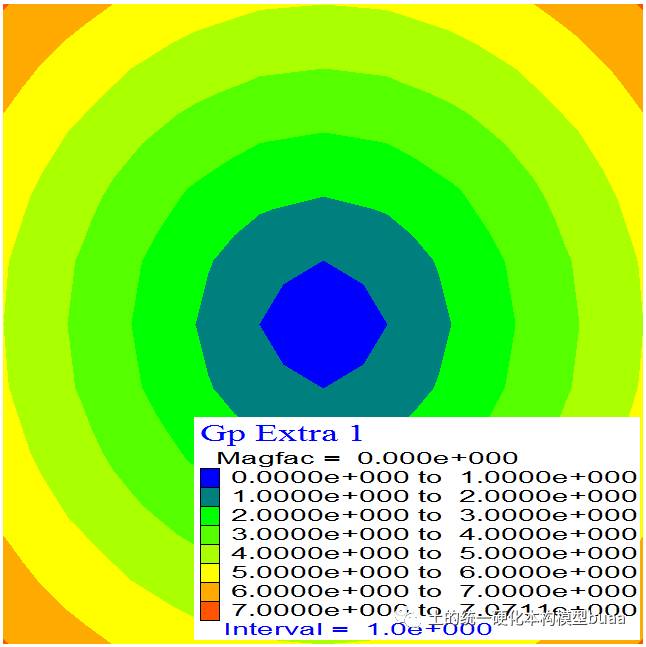

a 自定义节点云图1 a custom node cloud 1	b 自定义节点云图2 b custom node cloud 2

图3.4 自定义节点运动量有关云图

Fig.3.4 The custom cloud map with gridpoint movement
