TCP报文段首部格式详解

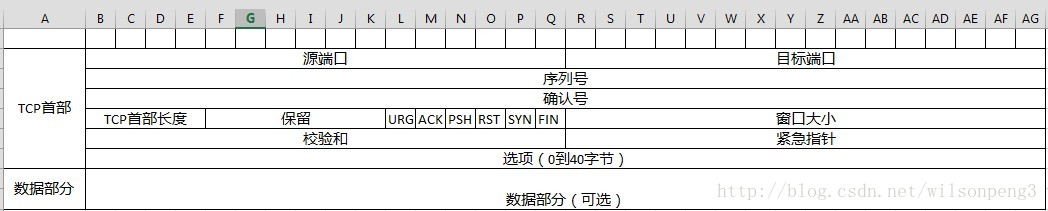

TCP首部格式



格式字段详解



源端口、目标端口：

　　计算机上的进程要和其他进程通信是要通过计算机端口的，而一个计算机端口某个时刻只能被一个进程占用，所以通过指定源端口和目标端口，就可以知道是哪两个进程需要通信。源端口、目标端口是用16位表示的，可推算计算机的端口个数为2^16个。

序列号：表示本报文段所发送数据的第一个字节的编号。在TCP连接中所传送的字节流的每一个字节都会按顺序编号。由于序列号由32位表示，所以每2^32个字节，就会出现序列号回绕，再次从 0 开始。那如何区分两个相同序列号的不同TCP报文段就是一个问题了，后面会有答案，暂时可以不管。

确认号：表示接收方期望收到发送方下一个报文段的第一个字节数据的编号。也就是告诉发送发：我希望你（指发送方）下次发送的数据的第一个字节数据的编号是这个确认号。也就是告诉发送方：我希望你（指发送方）下次发送给我的TCP报文段的序列号字段的值是这个确认号。

序号 Sequence Number

占 4 个字节。
TCP 是面向字节流的，在一个 TCP 连接中传输的字节流中的每个字节都按照顺序编号。
例如 100 kb 的 HTML 文档数据，一共 102400 (100 * 1024) 个字节，那么每一个字节就都有了编号，整个文档的编号的范围是 0 ~ 102399。

序号字段值指的是本报文段所发送的数据的第一个字节的序号。
那么 100 的 HTML 文档分割成四个等分之后，
第一个 TCP 报文段包含的是第一个 25kb 的数据，0 ~ 25599 字节， 该报文的序号的值就是：0
第二个 TCP 报文段包含的是第二个 25kb 的数据，25600 ~ 51199 字节，该报文的序号的值就是：25600
......

根据 8 位 = 1 字节，那么 4 个字节可以表示的数值范围：[0, 2^32]，一共 2^32 (4294967296) 个序号。
序号增加到最大值的时候，下一个序号又回到了 0.
也就是说 TCP 协议可对 4GB 的数据进行编号，在一般情况下可保证当序号重复使用时，旧序号的数据早已经通过网络到达终点或者丢失了。

+

确认号 Acknowledgemt Number

占 4 个字节。
表示期望收到对方下一个报文段的序号值。
TCP 的可靠性，是建立在「每一个数据报文都需要确认收到」的基础之上的。
就是说，通讯的任何一方在收到对方的一个报文之后，都要发送一个相对应的「确认报文」，来表达确认收到。
那么，确认报文，就会包含确认号。
例如，通讯的一方收到了第一个 25kb 的报文，该报文的 序号值=0，那么就需要回复一个确认报文，其中的确认号 = 25600.

TCP首部长度：

　　由于TCP首部包含一个长度可变的选项部分，所以需要这么一个值来指定这个TCP报文段到底有多长。或者可以这么理解：就是表示TCP报文段中数据部分在整个TCP报文段中的位置。该字段的单位是32位字，即：4个字节。

保留 Reserved

占 0.75 个字节 (6 位)。
保留为今后使用，但目前应置为 0。

URG：

　　表示本报文段中发送的数据是否包含紧急数据。URG=1，表示有紧急数据。后面的紧急指针字段只有当URG=1时才有效。

ACK：

　　表示是否前面的确认号字段是否有效。ACK=1，表示有效。只有当ACK=1时，前面的确认号字段才有效。TCP规定，连接建立后，ACK必须为1。

PSH：

　　告诉对方收到该报文段后是否应该立即把数据推送给上层。如果为1，则表示对方应当立即把数据提交给上层，而不是缓存起来。

RST：

　　只有当RST=1时才有用。如果你收到一个RST=1的报文，说明你与主机的连接出现了严重错误（如主机崩溃），必须释放连接，然后再重新建立连接。或者说明你上次发送给主机的数据有问题，主机拒绝响应。

SYN：

　　在建立连接时使用，用来同步序号。当SYN=1，ACK=0时，表示这是一个请求建立连接的报文段；当SYN=1，ACK=1时，表示对方同意建立连接。SYN=1，说明这是一个请求建立连接或同意建立连接的报文。只有在前两次握手中SYN才置为1。

FIN：标记数据是否发送完毕。如果FIN=1，就相当于告诉对方：“我的数据已经发送完毕，你可以释放连接了”



窗口大小：

　　表示现在运行对方发送的数据量。也就是告诉对方，从本报文段的确认号开始允许对方发送的数据量。



校验和：

　　提供额外的可靠性。具体如何校验，参考其他资料。



紧急指针：

　　标记紧急数据在数据字段中的位置。



选项部分：

　　其最大长度可根据TCP首部长度进行推算。TCP首部长度用4位表示，那么选项部分最长为：(2^4-1)*4-20=40字节。

选项部分的应用：

　　MSS最大报文段长度(Maxium Segment Size)：指明数据字段的最大长度，数据字段的长度加上TCP首部的长度才等于整个TCP报文段的长度。MSS值指示自己期望对方发送TCP报文段时那个数据字段的长度。通信双方可以有不同的MSS值。如果未填写，默认采用536字节。MSS只出现在SYN报文中。即：MSS出现在SYN=1的报文段中。

　　窗口扩大选项(Windows Scaling)：由于TCP首部的窗口大小字段长度是16位，所以其表示的最大数是65535。但是随着时延和带宽比较大的通信产生（如卫星通信），需要更大的窗口来满足性能和吞吐率，所以产生了这个窗口扩大选项。

　　SACK选择确认项(Selective Acknowledgements)：用来确保只重传缺少的报文段，而不是重传所有报文段。比如主机A发送报文段1、2、3，而主机B仅收到报文段1、3。那么此时就需要使用SACK选项来告诉发送方只发送丢失的数据。那么又如何指明丢失了哪些报文段呢？使用SACK需要两个功能字节。一个表示要使用SACK选项，另一个指明这个选项占用多少字节。描述丢失的报文段2，是通过描述它的左右边界报文段1、3来完成的。而这个1、3实际上是表示序列号，所以描述一个丢失的报文段需要64位即8个字节的空间。那么可以推算整个选项字段最多描述(40-2)/8=4个丢失的报文段。

　　时间戳选项（Timestamps）：可以用来计算RTT(往返时间)，发送方发送TCP报文时，把当前的时间值放入时间戳字段，接收方收到后发送确认报文时，把这个时间戳字段的值复制到确认报文中，当发送方收到确认报文后即可计算出RTT。也可以用来防止回绕序号PAWS，也可以说可以用来区分相同序列号的不同报文。因为序列号用32为表示，每2^32个序列号就会产生回绕，那么使用时间戳字段就很容易区分相同序列号的不同报文。

　　NOP(NO-Operation)：它要求选项部分中的每种选项长度必须是4字节的倍数，不足的则用NOP填充。同时也可以用来分割不同的选项字段。如窗口扩大选项和SACK之间用NOP隔开。
