IT6563|4LAN DP转HDMI 4K60HZ /2.0转换方案｜CS5263替代IT6563

IT6563是一款4通道DisplayPort1.2到HDMI 4K60Hz转换器，IT6563结合DisplayPort接收机和HDMI发射机，通过转换功能支持DisplayPort输入和HDMI输出。同样CS5263也是一种高性能的单芯片显示端口到HDMI转换器芯片。且CS5263内置DisplayPort接收器完全兼容DisplayPort 1.2a和HDCP 1.3/2.2规范。采用4通道HBR2（高比特率2）配置，DP接收器可支持高达WUXGA（3840 x2160@60Hz）或WQXGA（4096x2160@60Hz）VESA分辨率，或支持高达CEA分辨率的CEA分辨率60Hz时为1080P或者60Hz时为4Kx2K。此DisplayPort接收器还支持辅助信道上的MCC。

CS5263内置HDMI发射机是一款高性能HDMI 2.0发射机，完全兼容HDMI 2.0、HDCP 1.4/2.3并向后兼容DVI 1.0规范。此HDMI发射机可支持高达36位（12位/色）的颜色深度，并确保高质量未压缩视频内容的可靠传输。除了支持各种视频输出格式外，此HDMI发射机还支持8通道数字音频，采样率高达192kHz，采样大小高达24位，以及HBR音频。

IT6563采用嵌入式MCU和闪存，通过ISP接口或DP AUX通道编程非常方便。客户不需要外置Flash和MCU，直接可实现在线FW,这样可以节省BOM成本和板卡尺寸。

综上可述：CS5263是可以替代IT6563,不管是在特性参数还是在功能应用上，都是可以完全替代的。

CS5263替代IT6563应用途径

CS5263替代IT6563特性参数如下：

符合DisplayPort规范V1.4a，数据速率为1.62/2.7/5.4 Gbps（低比特率/高比特率/高比特率2）

支持灵活的1/2/4通道配置；完全支持21.6Gbps数据速率（4通道，5.4Gbps）

支持DPCD Rev.1.2

支持静态高动态范围（HDR）的元数据传输

支持HDCP 1.3/2.3，内置HDCP密钥

符合HDMI 2.0b、HDCP 1.4/2.3和DVI 1.0规范

支持高达6.0Gbps的链路速度（600MHz的链路时钟速率）

支持8通道、未压缩的LPCM I2S音频，采样率为32~192 kHz，采样大小为16~24位，支持HBR。

支持高动态范围（HDR）的色域元数据包

集成预编程HDCP键

纯硬件HDCP引擎提高了HDCP操作的健壮性和安全性

通过热插拔检测和接收器端接检测监控检测

嵌入式全功能模式发生器

智能可编程电源管理

CS5263设计DP转HDMI2.0 /4K60HZ功能应用途径：

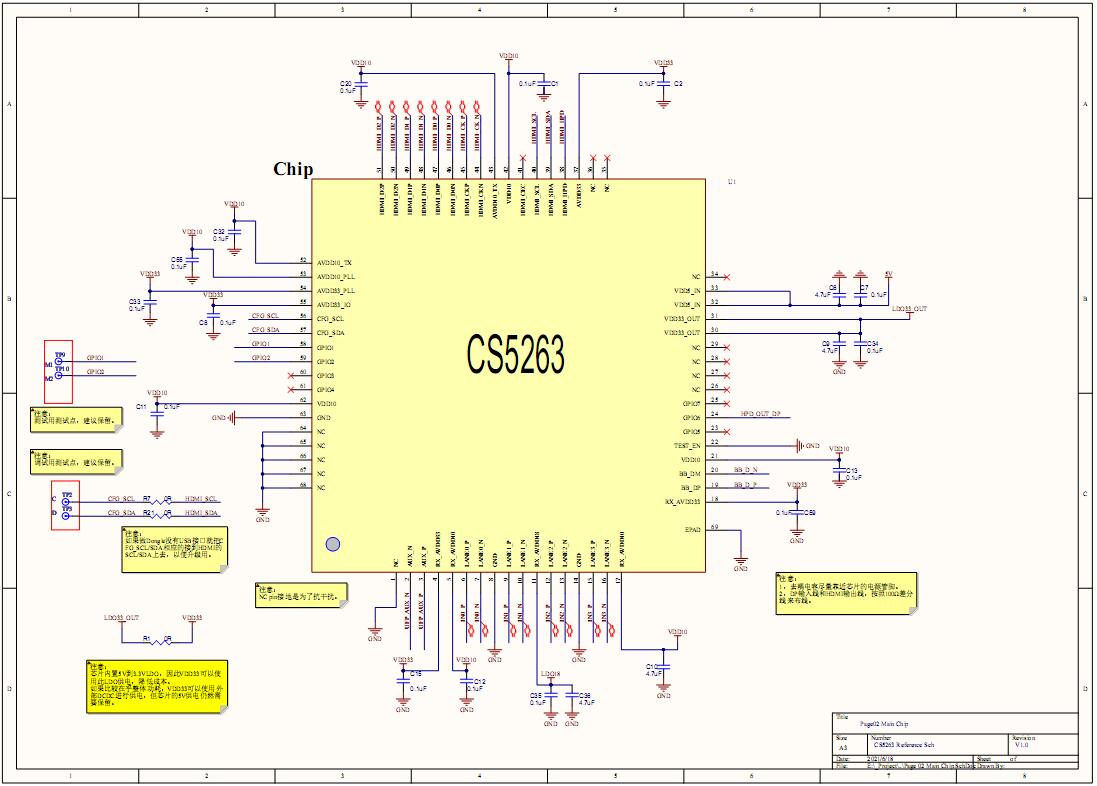

CS5263替代IT6563 设计DP转HDMI2.0 /HDMI 4K60HZ 电路原理图：

CS5263与 IT6563 基本参数特性是一致，且芯片的内置设计与功能写入都基本相同，所以CS5263可以替代兼容 IT6563，且CS5263 内置晶振 内置LDO整体芯片集成度高，外围元器件少，单芯片CS5263比IT6563芯片成本低，且外围整体方案BOM成本也比IT6563要低。
