实现可以动态索引的表。



参考链接：

https://github.com/ucb-bar/chisel-tutorial/blob/release/src/main/scala/examples/Tbl.scala



1. 引入Chisel3



​​



2. 继承自Module类



​​



3. 定义输入输出接口



​​

创建各项输入输出接口。



val addr = Input(UInt(8.W))

a. 使用8.W表示位宽为8位；

b. 使用UInt创建无符号整型数；

c. 使用Input/Output表示接口方向；

d. val 关键字表明定义的变量是所属匿名Bundle子类的数据成员；



4. 内部连接



​​

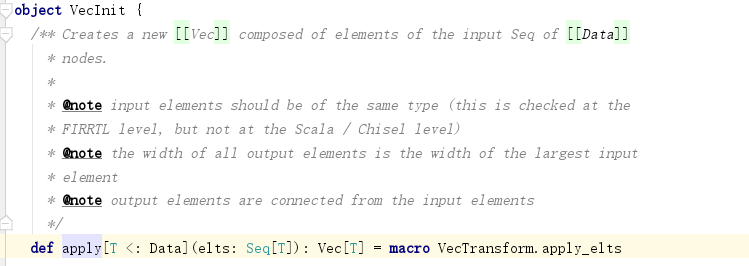

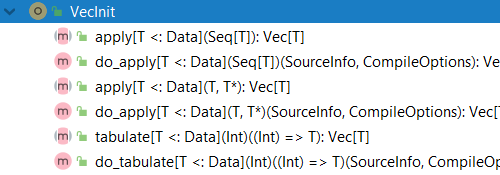

1) 创建一个向量，并赋予初值：

​​



​​



其中：Range(0, 256).map(_.asUInt(8.W))

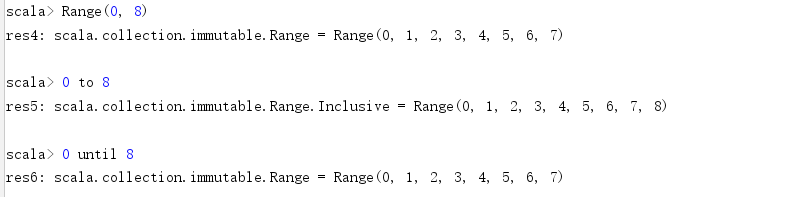

a. 创建一个[0, 256)的Range，不包含256(exclusive)。

​​

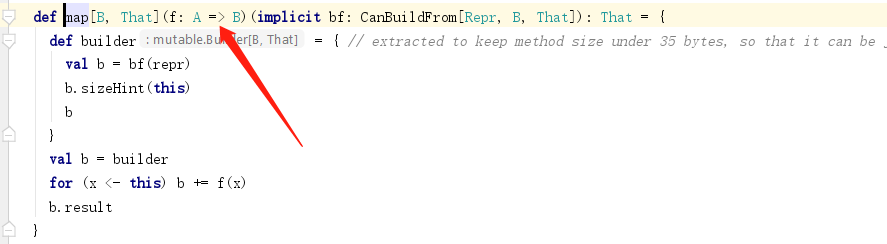

b. 调用Range的map方法，针对Range的每一个元素执行map的参数所指代的方法：

​​

c. 转换函数f: A => B



定义为：

_.asUInt(8.W))



其中“_”指代传入的参数，更容易理解的写法为：

(a) => a.asUInt(8.W))



亦即，针对每一个传入的参数a（这里a是Range内的每一个值），调用a.asUInt(8.W)，并将其返回值作为返回值。



2) 索引向量并输出对应值：io.out := r(io.addr)





5. 生成Verilog



​​

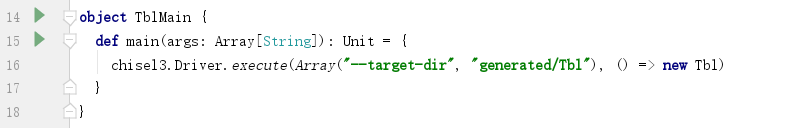

可以直接点运行符号运行。



也可以使用sbt shell执行：

略

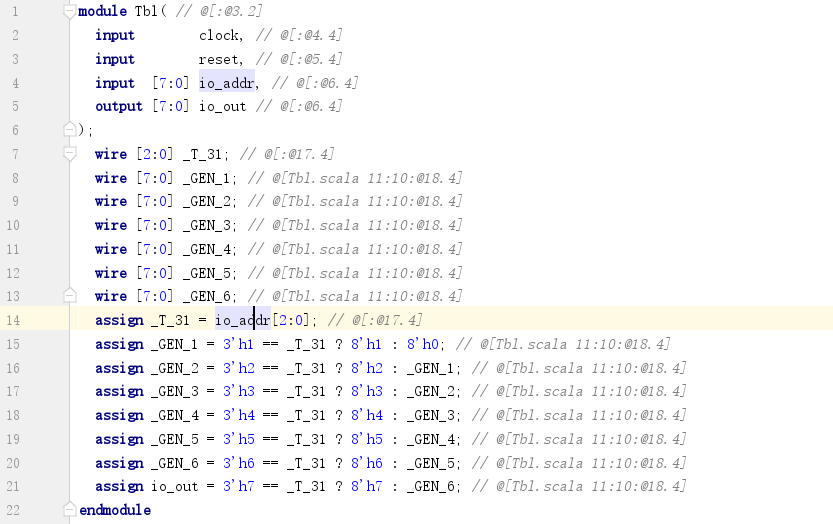

生成Verilog如下：

​​



6. 测试



略





7. 附录



Tbl.scala:

import chisel3._

class Tbl extends Module {
val io = IO(new Bundle {
val addr = Input(UInt(8.W))
val out = Output(UInt(8.W))
})
// val r = VecInit(Range(0, 256).map(_.asUInt(8.W)))
val r = VecInit(Range(0, 8).map((a) => a.asUInt(8.W)))
io.out := r(io.addr)
}

object TblMain {
def main(args: Array[String]): Unit = {
chisel3.Driver.execute(Array("--target-dir", "generated/Tbl"), () => new Tbl)
}
}
