主存的扩展及其与CPU的连接——字扩展

一块芯片的容量为\(2^{18}B\)，而该CPU需要的容量为：\(2^{地址总线位宽}\)=\(2^{21}B\)，所以需要8片该芯片来扩展。

由于CPU由21个地址引脚，芯片只有18个地址引脚,CPU的前十八个引脚和芯片的十八个引脚连接，CPU的后三个引脚通过3-8译码器，分别连接对应的片选端。

初始状态：很好理解。

读操作：

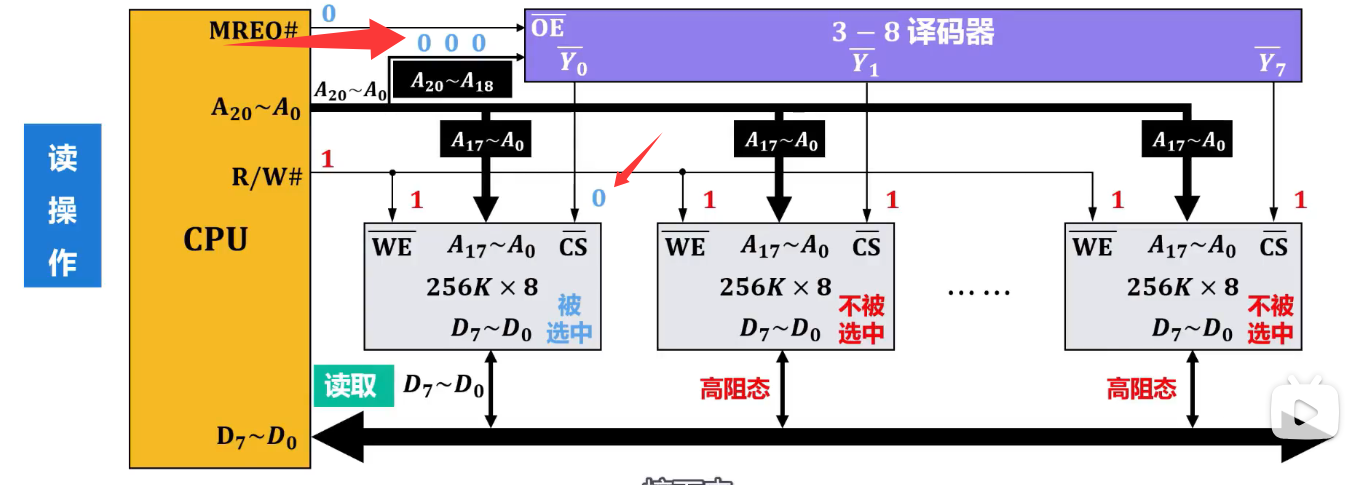

进行读操作时，MREQ端变为低电平使得译码器有效， CPU的前十八个引脚向每个芯片输入对应的地址，CPU的后三个引脚输入000，通过3-8译码器使得第一芯片片选段有效，那么此时该芯片被选中，通过对应的数据线，向CPU的数据总线输入数据。

不同于位扩展，字扩展其读取的数据只来自一个芯片。

写操作：

CPU首先通过数据总线写入数据，但是还未被送到芯片中，此时R/W端变为低电平，芯片的写使能端有效，此时MREQ变为低电平，使得译码器有效，然后CPU的前18个引脚输入对应地址，后3个引脚也输入对应地址，通过后3位的译码，使得对应的芯片被选中，最后数据总线向芯片通过其数据线写入数据。

其地址分配

总结：
