嵌入式HLS 案例开发手册——基于Zynq-7010/20工业开发板（2）

目 录

2 led_flash 案例 19

2.1 HLS 工程说明 19

2.2 编译与仿真 20

2.3 IP 核测试 23

3 key_led_demo 案例 23

3.1 HLS 工程说明 23

3.2 编译与仿真 25

3.3 IP 核测试 27

前 言

本文主要介绍 HLS 案例的使用说明，适用开发环境： Windows 7/10 64bit、Xilinx Vivado

2017.4 、Xilinx Vivado HLS 2017.4 、Xilinx SDK 2017.4。

测试板卡是基于创龙科技Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗处理器设计的异构多核SoC工业级核心板。

2 led_flash 案例

案例功能：控制评估底板 LED2 每隔 0.5s 将状态翻转一次。

2.1 HLS 工程说明

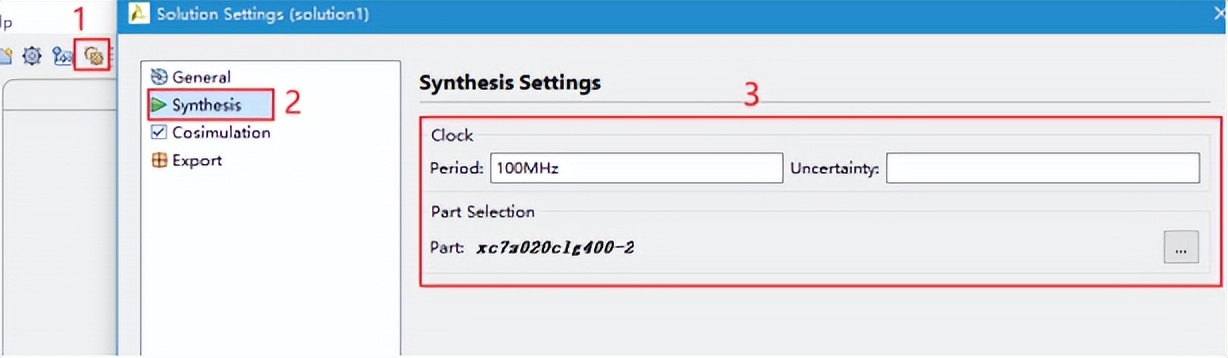

(1) 时钟

HLS 工程配置的时钟为 100MHz ，案例将该时钟用于计算 0.5s 间隔时间进行 LED2 亮

灭状态控制，生成的 IP 核亦需接入该时钟。如需修改时钟频率， 请打开 HLS 工程后点击

，在弹出的界面中的 Synthesis 栏目进行修改。

图 29

(2) 顶层函数

案例顶层函数为 led_flash.cpp 中的 led_flash()。

图 30

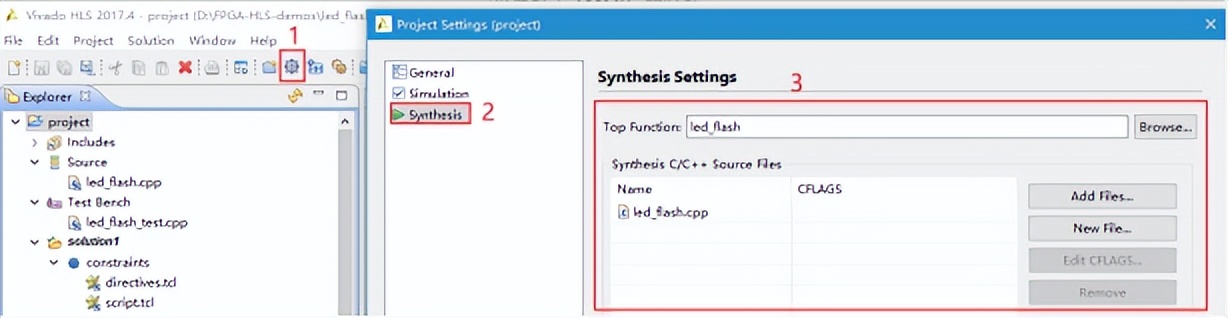

点击

后，可在弹出的界面中的 Synthesis 栏目查看或设置顶层函数。

图 31

该函数控制评估底板 LED2 每隔 0.5s 将状态翻转一次。工程设置的时钟为 100MHz(周

期 10ns) ，在 for 循环里计数值为 100000000，用时为 10ns x 100000000 = 1s 。

2.2 编译与仿真

请参考本文档

进行单步运行，

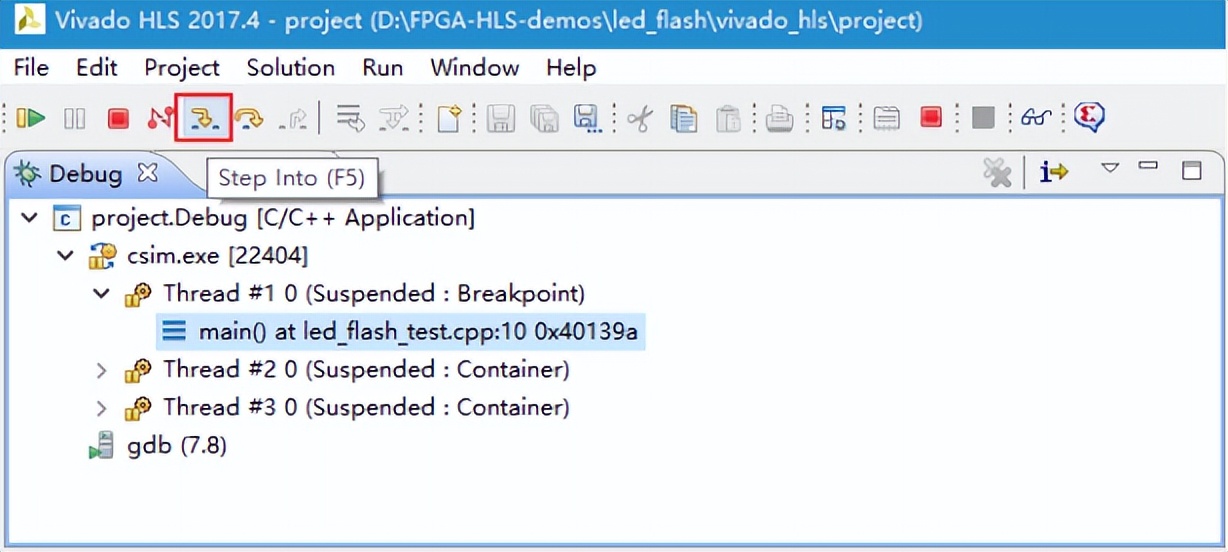

HLS 开发流程说明章节，进行编译。编译完成后， 进入仿真界面点击

进入 led_flash()函数。

图 32

图 33

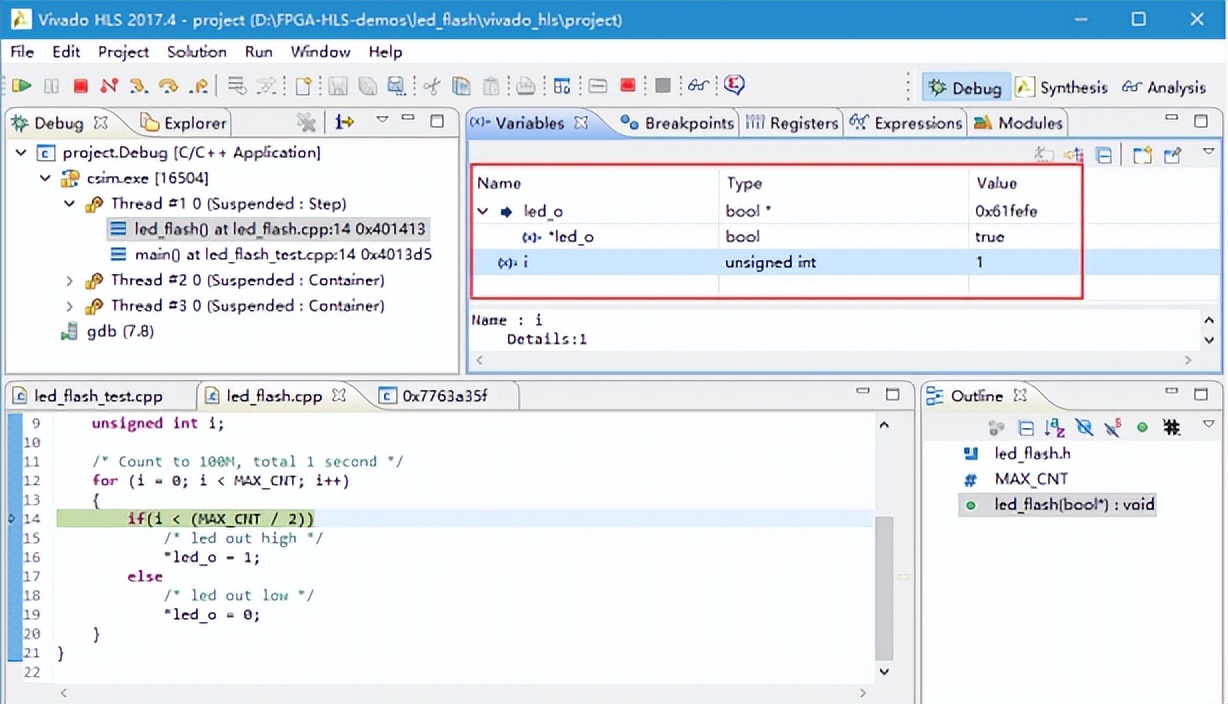

继续点击

进入 for 循环，当 i < 50000000 时， *led_o 等于 1(true)。

图 34

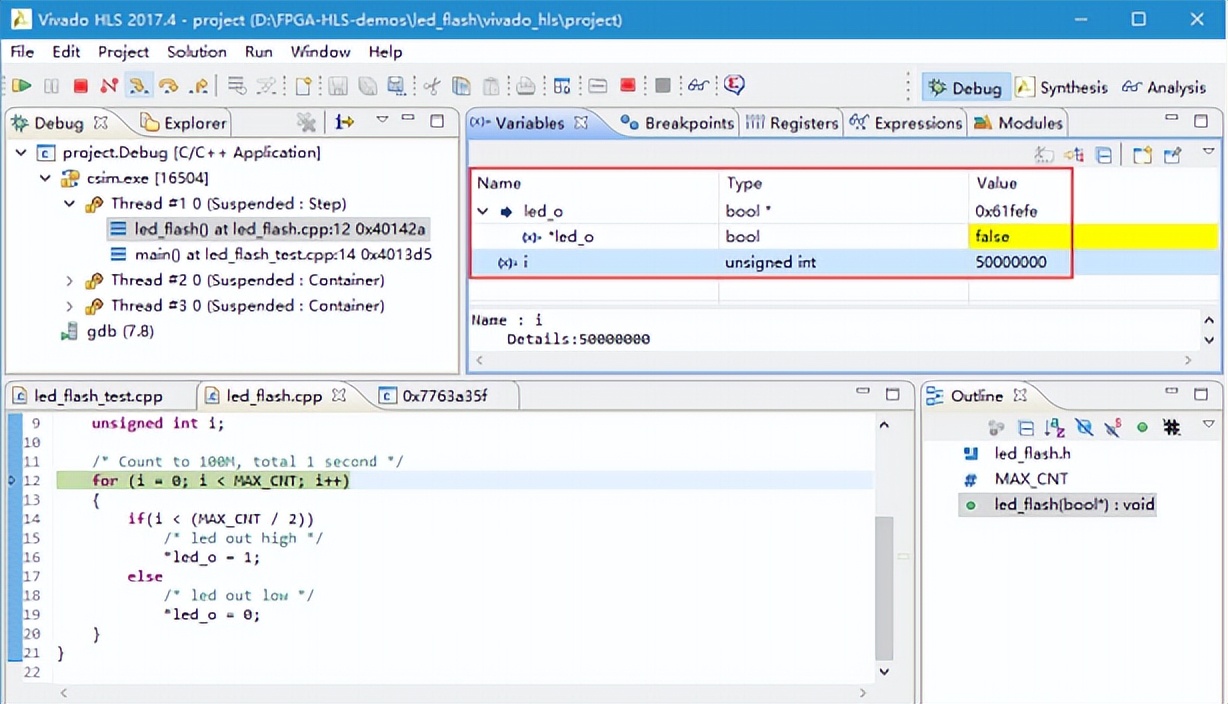

点击

全速运行或修改 i 的值为 50000000，当 i ≥ 50000000 时，*led_o 等于 0(false)。

图 35

2.3 IP 核测试

请参考本文档 HLS 开发流程说明章节，完成 IP 核测试前的准备工作。

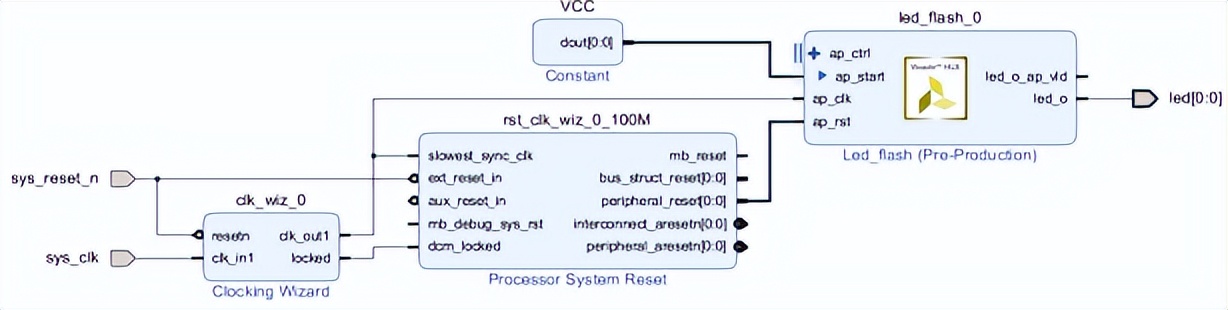

HLS 工程生成的 IP 核为 led_flash_0。

图 36

加载 PL 端.bit 格式可执行文件，即可看到评估底板的 LED2 进行闪烁。

3 key_led_demo 案例

案例功能：通过按键 KEY2 控制评估底板的 LED2 状态。

3.1 HLS 工程说明

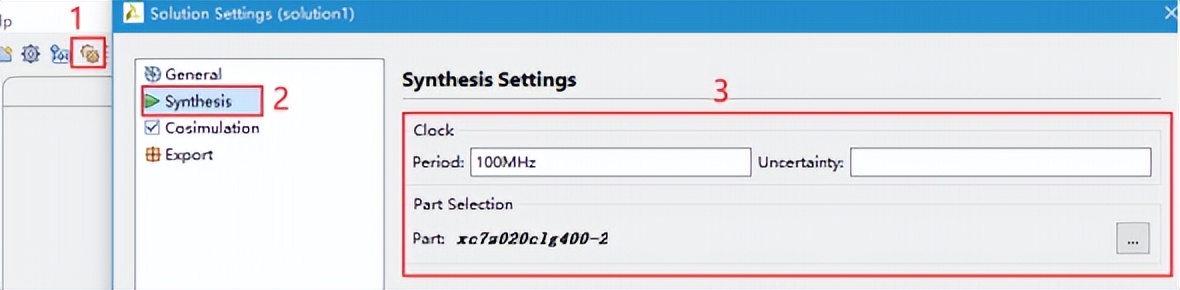

(1) 时钟

HLS 工程配置的时钟为 100MHz 。案例通过按键 KEY2 控制评估底板的 LED2 状态，实

际没有使用该时钟。 如需修改时钟频率， 请打开 HLS 工程后点击

，在弹出的界面中的 Synthesis 栏目进行修改。

图 37

(2) 顶层函数

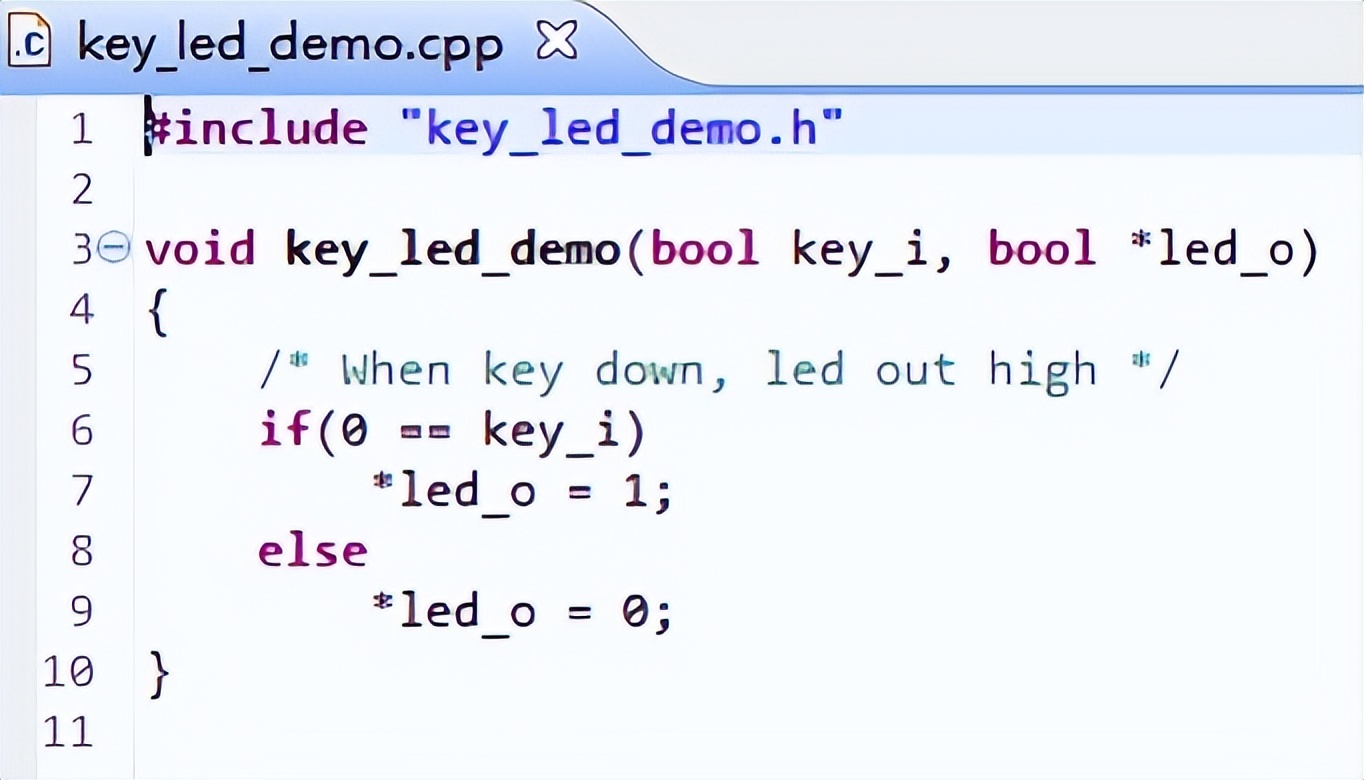

案例顶层函数为 key_led_demo.cpp 中的 key_led_demo()。

图 38

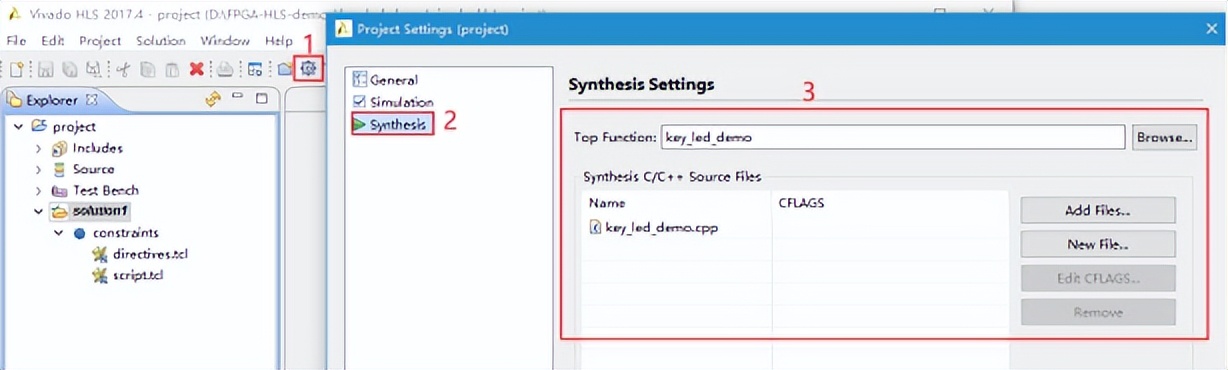

点击

后，可在弹出的界面中的 Synthesis 栏目查看或设置顶层函数。

图 39

按键所对应的 IO 默认是上拉、高电平。按下按键时， key_i 为 0；松开按键时， key_i 为 1。

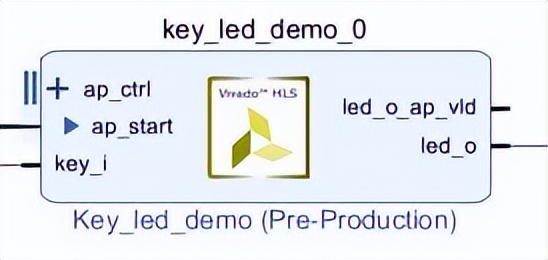

普通标量类型参数对应 IP 核的输入接口， 如 key_i 作为输入。指针类型参数可作为输

入输出， 如*led_o 作为输出。

图 40

3.2 编译与仿真

请参考本文档

进行单步运行，

led_o 的值为 1。

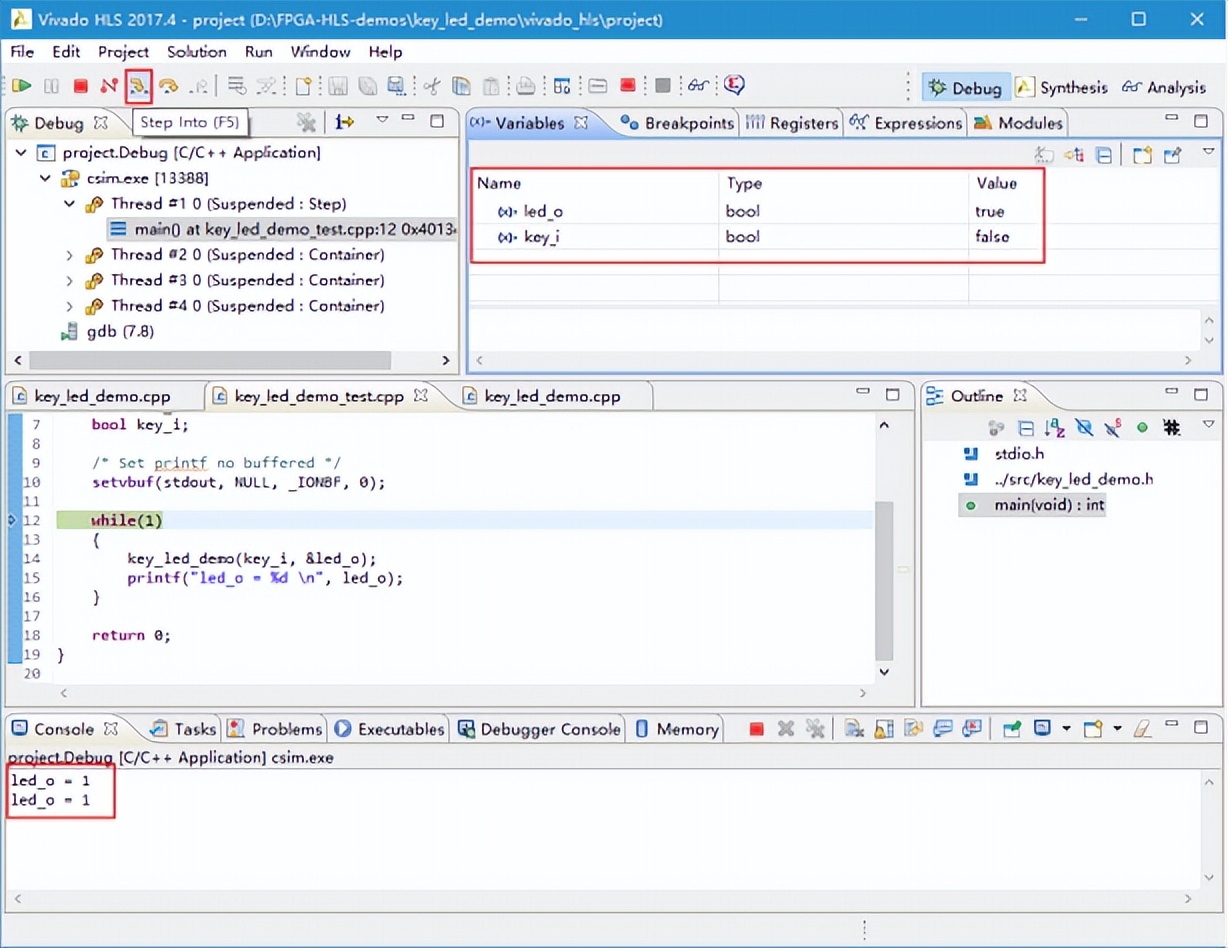

HLS 开发流程说明章节，进行编译。编译完成后， 进入仿真界面点击 可看到 Console 窗口打印 led_o 的值。由于 key_i 默认值为 0 ，因此

图 41

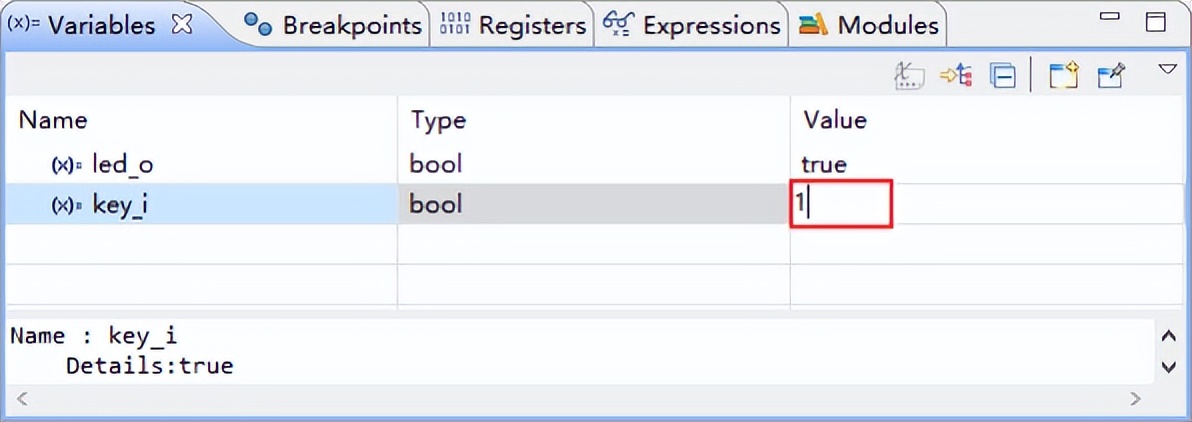

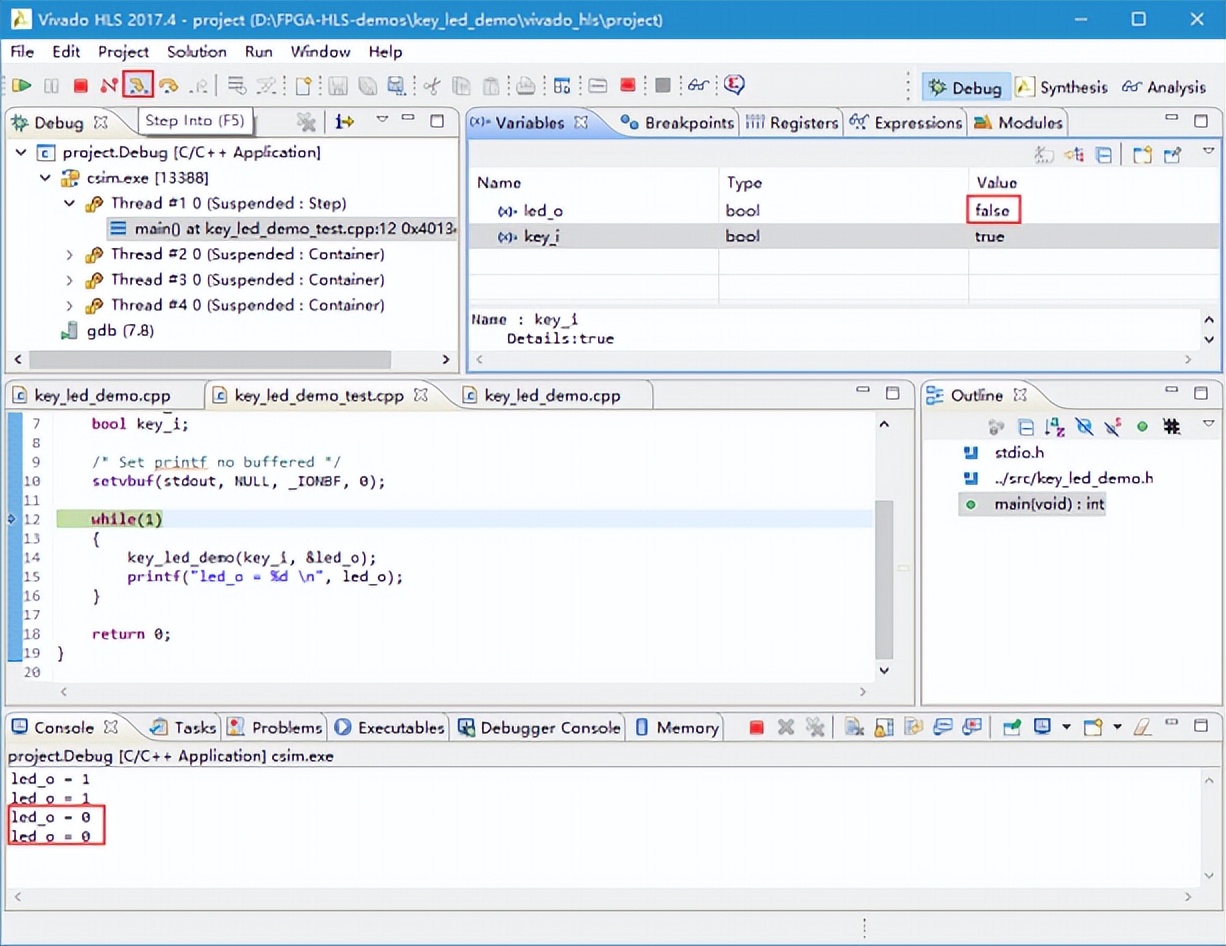

修改 key_i 的值为 1，并继续点击

进行单步运行。

图 42

此时可看到 led_o 的值为 0 。

图 43

3.3 IP 核测试

请参考本文档 HLS 开发流程说明章节，完成 IP 核测试前的准备工作。

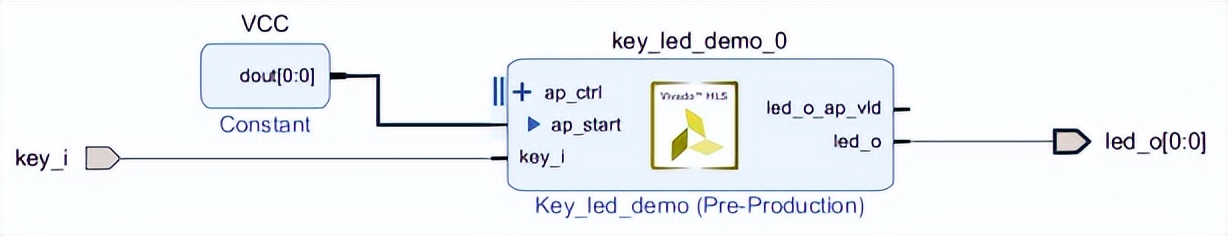

HLS 工程生成的 IP 核为 key_led_demo_0。

图 44

加载 PL 端.bit 格式可执行文件，按下 KEY2 则 LED2 点亮，松开 KEY2 则 LED2 熄灭。
