RENIX板卡V2-100G系列工作模式速率切换——网络测试仪实操

本文主要介绍了RENIX板卡V2-100G系列工作模式速率切换相关操作。全文分为五部分内容。文章开头对V2-100G系列板卡进行了概述，之后分别详细介绍了100G工作模式、40G工作模式、25G工作模式、10G工作模式如何进行速率切换。

第一部分、RENIX板卡系列:V2-100G系列概述

1.V2-100G系列板卡介绍

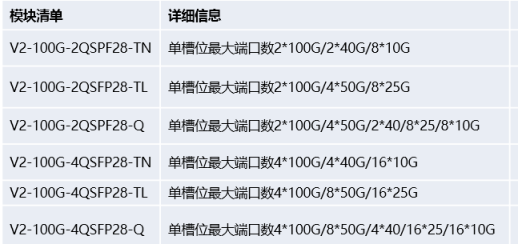

• V2-100G系列板卡搭配BigTao系列机框，原生QSPF28接口具有密度高、功耗低的优势，单端口包含100G/50G/40G/25G/10G五个速率模式，节省了测试成本。其型号多样，有多种搭配供选择。

2.V2-100G系列端口组介绍

• 1)V2-100G板卡的每2个端口属于一个端口组。
• 2)V2-100G-4QSFP28板卡有4个端口,共有2个组。切换组中的一个端口速率,另一个端口也会改变。例如切换端口1的速率为40G,则端口2也会变为40G;这个时候端口3/4可以工作在其它速率,例如25G。
• 3)V2-100G-2QSFP28板卡有2个端口,只有一个组。切换其中任何一个端口的速率,2个端口(整卡)的速率都会改变。

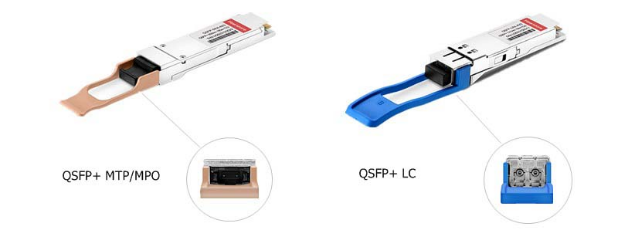

3.光模块接口类型

4.查看当前速率

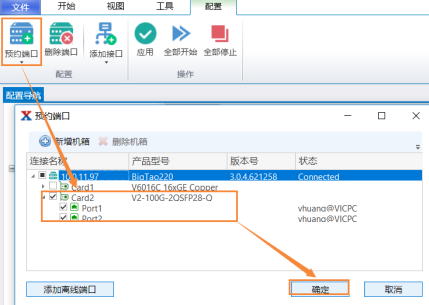

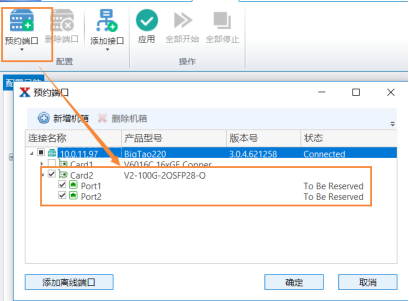

步骤1:预约端口

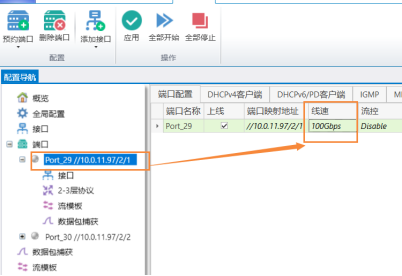

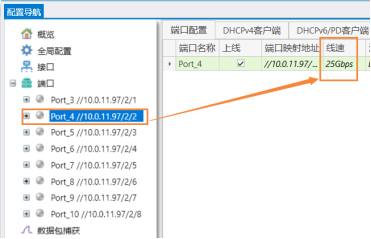

步骤2:选中某个端口，右侧线速显示当前速率

第二部分、100G工作模式
1.100G模式切换
步骤1:预约端口，选中端口(任何一个)，右键,选择配置端口。

步骤2：将线速修改为100G。

步骤3：板卡会重启，提示需要等待6分钟，重启完以后,提示板卡UP。

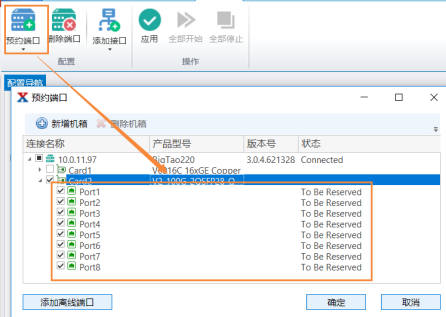

步骤4：重新预约端口。

步骤5：删除之前的端口。

步骤6：查看端口速率。

2.100G型号选择

• 1)V2-100G板卡选择QSFP28 100G光模块。
• 2)光纤根据光模块选择MPO接口/LC接口。
• 3)DUT光模块根据DUT接口类型选择，可以正常对接。

第三部分、40G工作模式
1.40G模式切换
步骤1:预约端口，选中端口(任何一个)，右键,选择配置端口。

步骤2：将线速修改为40G。

步骤3：板卡会重启，提示需要等待6分钟，重启完以后,提示板卡UP。

步骤4：重新预约端口。

步骤5：删除之前的端口。

步骤6：查看端口速率。

2.40G型号选择

• 1)V2-100G板卡选择QSFP+40G光模块。
• 2)光纤根据光模块选择MPO接口/LC接口。
• 3)DUT光模块根据DUT接口类型选择，可以正常对接。

第四部分、25G工作模式
1.25G模式切换
步骤1:预约端口，选中端口(任何一个)，右键,选择配置端口。

步骤2：将线速修改为25G。

步骤3：板卡会重启，提示需要等待6分钟，重启完以后,提示板卡UP。

步骤4：重新预约端口。

步骤5：删除之前的端口。

步骤6：查看端口速率。

2.25G型号选择

• 1)V2-100G板卡选择QSFP28 100G光模块，测试仪只能使用QSFP28光模块。
• 2)光纤选择MPO接口，一分四状态。
• 3)DUT光模块选择25G SFP28/SFP+光模块，可以可以接4个25G模块。

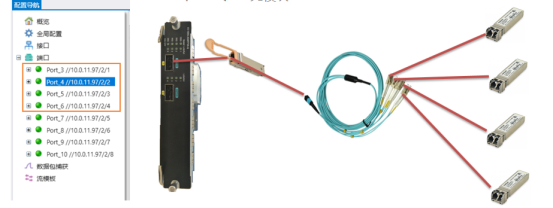

3.25G物理拓扑

• 1)RENIX界面：4个25G端口。
• 2)测试仪物理接口：1个物理接口，1个100G QSPF28光模块。
• 3)光纤：1分4 MPO光纤。
• 4)被测设备：4个25G光模块。

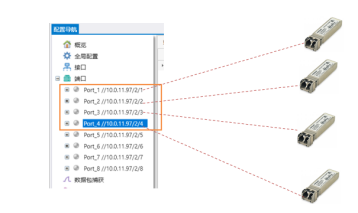

4.25G逻辑拓扑

• 1)RENIX界面：4个25G端口。
• 2)被测设备：4个25G端口。
• 3)拓扑说明：RENIX界面上可以看到4个端口，和实际连接DUT的4个光模块一一对应。


第五部分、10G工作模式
1.10G模式切换

步骤1:预约端口，选中端口(任何一个)，右键,选择配置端口。

步骤2：将线速修改为25G。

步骤3：板卡会重启，提示需要等待6分钟，重启完以后,提示板卡UP。

步骤4：重新预约端口。

步骤5：删除之前的端口。

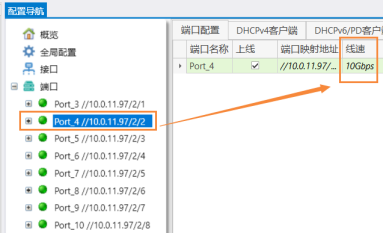

步骤6：查看端口速率。

2.10G型号选择

• 1)V2-100G板卡选择QSFP28 40G光模块，测试仪只能使用QSFP+光模块。

• 2)光纤选择MPO接口，一分四状态。

• 3)DUT光模块选择10G光模块，可以可以接4个10模块。

3.10G物理拓扑

• 1)RENIX界面：4个10G端口。
• 2)测试仪物理接口：1个物理接口，1个40G QSPF+光模块。
• 3)光纤：1分4 MPO光纤。
• 4)被测设备：4个10G光模块。

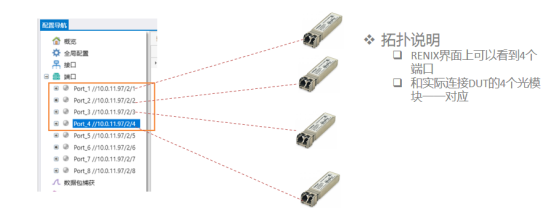

4.10G逻辑拓扑

• 1)RENIX界面：4个10G端口。
• 2)被测设备：4个10G端口。
• 3)拓扑说明：RENIX界面上可以看到4个端口，和实际连接DUT的4个光模块一一对应。
