1. MyCAT基础架构图


2. MyCAT基础架构准备

2.1 环境准备：

两台虚拟机 db01 db02
每台创建四个mysql实例：3307 3308 3309 3310

2.2 删除历史环境：

pkill mysqld
rm -rf /data/330*
mv /etc/my.cnf /etc/my.cnf.bak

2.3 创建相关目录初始化数据

mkdir /data/33{07..10}/data -p
mysqld --initialize-insecure  --user=mysql --datadir=/data/3307/data --basedir=/app/mysql
mysqld --initialize-insecure  --user=mysql --datadir=/data/3308/data --basedir=/app/mysql
mysqld --initialize-insecure  --user=mysql --datadir=/data/3309/data --basedir=/app/mysql
mysqld --initialize-insecure  --user=mysql --datadir=/data/3310/data --basedir=/app/mysql

2.4 准备配置文件和启动脚本

========db01==============
cat >/data/3307/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3307/data
socket=/data/3307/mysql.sock
port=3307
log-error=/data/3307/mysql.log
log_bin=/data/3307/mysql-bin
binlog_format=row
skip-name-resolve
server-id=7
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/data/3308/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3308/data
port=3308
socket=/data/3308/mysql.sock
log-error=/data/3308/mysql.log
log_bin=/data/3308/mysql-bin
binlog_format=row
skip-name-resolve
server-id=8
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/data/3309/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3309/data
socket=/data/3309/mysql.sock
port=3309
log-error=/data/3309/mysql.log
log_bin=/data/3309/mysql-bin
binlog_format=row
skip-name-resolve
server-id=9
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF
cat >/data/3310/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3310/data
socket=/data/3310/mysql.sock
port=3310
log-error=/data/3310/mysql.log
log_bin=/data/3310/mysql-bin
binlog_format=row
skip-name-resolve
server-id=10
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/etc/systemd/system/mysqld3307.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3307/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3308.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3308/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3309.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3309/my.cnf
LimitNOFILE = 5000
EOF
cat >/etc/systemd/system/mysqld3310.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target

[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3310/my.cnf
LimitNOFILE = 5000
EOF
========db02===============
cat >/data/3307/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3307/data
socket=/data/3307/mysql.sock
port=3307
log-error=/data/3307/mysql.log
log_bin=/data/3307/mysql-bin
binlog_format=row
skip-name-resolve
server-id=17
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF
cat >/data/3308/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3308/data
port=3308
socket=/data/3308/mysql.sock
log-error=/data/3308/mysql.log
log_bin=/data/3308/mysql-bin
binlog_format=row
skip-name-resolve
server-id=18
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF
cat >/data/3309/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3309/data
socket=/data/3309/mysql.sock
port=3309
log-error=/data/3309/mysql.log
log_bin=/data/3309/mysql-bin
binlog_format=row
skip-name-resolve
server-id=19
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/data/3310/my.cnf<<EOF
[mysqld]
basedir=/app/mysql
datadir=/data/3310/data
socket=/data/3310/mysql.sock
port=3310
log-error=/data/3310/mysql.log
log_bin=/data/3310/mysql-bin
binlog_format=row
skip-name-resolve
server-id=20
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
EOF

cat >/etc/systemd/system/mysqld3307.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3307/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3308.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3308/my.cnf
LimitNOFILE = 5000
EOF

cat >/etc/systemd/system/mysqld3309.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3309/my.cnf
LimitNOFILE = 5000
EOF
cat >/etc/systemd/system/mysqld3310.service<<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/data/3310/my.cnf
LimitNOFILE = 5000
EOF

2.5 修改权限，启动多实例

chown -R mysql.mysql /data/*
systemctl start mysqld3307
systemctl start mysqld3308
systemctl start mysqld3309
systemctl start mysqld3310

mysql -S /data/3307/mysql.sock -e "show variables like 'server_id'"
mysql -S /data/3308/mysql.sock -e "show variables like 'server_id'"
mysql -S /data/3309/mysql.sock -e "show variables like 'server_id'"
mysql -S /data/3310/mysql.sock -e "show variables like 'server_id'"

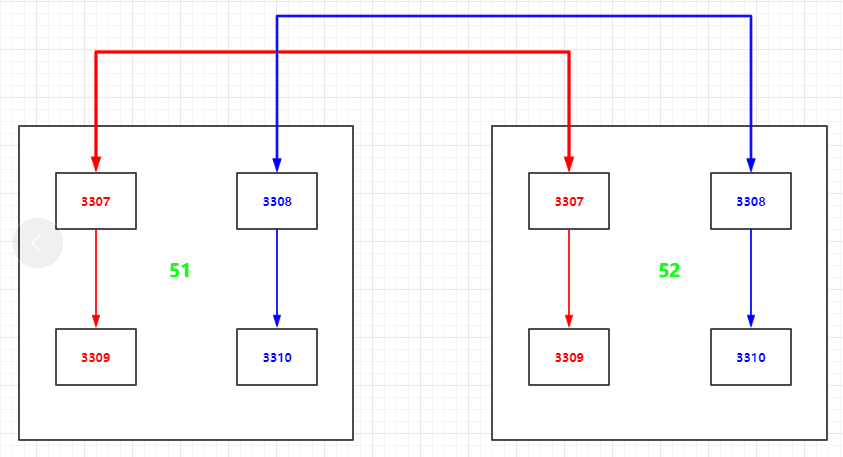

2.6 节点主从规划

箭头指向谁是主库
    10.0.0.51:3307    <----->  10.0.0.52:3307
    10.0.0.51:3309    ------>  10.0.0.51:3307
    10.0.0.52:3309    ------>  10.0.0.52:3307

    10.0.0.52:3308  <----->    10.0.0.51:3308
    10.0.0.52:3310  ----->     10.0.0.52:3308
    10.0.0.51:3310  ----->     10.0.0.51:3308

2.7 分片规划

shard1：
    Master：10.0.0.51:3307
    slave1：10.0.0.51:3309
    Standby Master：10.0.0.52:3307
    slave2：10.0.0.52:3309
shard2：
    Master：10.0.0.52:3308
    slave1：10.0.0.52:3310
    Standby Master：10.0.0.51:3308
    slave2：10.0.0.51:3310

2.8 开始配置

shard1

10.0.0.51:3307 <—–> 10.0.0.52:3307

db02

mysql  -S /data/3307/mysql.sock -e "grant replication slave on *.* to repl@'10.0.0.%' identified by '123';"
mysql  -S /data/3307/mysql.sock -e "grant all  on *.* to root@'10.0.0.%' identified by '123'  with grant option;"

db01

mysql  -S /data/3307/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.52', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
mysql  -S /data/3307/mysql.sock -e "start slave;"
mysql  -S /data/3307/mysql.sock -e "show slave status\G"

db02

mysql  -S /data/3307/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.51', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
mysql  -S /data/3307/mysql.sock -e "start slave;"
mysql  -S /data/3307/mysql.sock -e "show slave status\G"

10.0.0.51:3309 ——> 10.0.0.51:3307

db01

mysql  -S /data/3309/mysql.sock  -e "CHANGE MASTER TO MASTER_HOST='10.0.0.51', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
mysql  -S /data/3309/mysql.sock  -e "start slave;"
mysql  -S /data/3309/mysql.sock  -e "show slave status\G"

10.0.0.52:3309 ——> 10.0.0.52:3307

db02

mysql  -S /data/3309/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.52', MASTER_PORT=3307, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
mysql  -S /data/3309/mysql.sock -e "start slave;"
mysql  -S /data/3309/mysql.sock -e "show slave status\G"

shard2

10.0.0.52:3308 <—–> 10.0.0.51:3308

db01

mysql  -S /data/3308/mysql.sock -e "grant replication slave on *.* to repl@'10.0.0.%' identified by '123';"
mysql  -S /data/3308/mysql.sock -e "grant all  on *.* to root@'10.0.0.%' identified by '123'  with grant option;"

db02

mysql  -S /data/3308/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.51', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
mysql  -S /data/3308/mysql.sock -e "start slave;"
mysql  -S /data/3308/mysql.sock -e "show slave status\G"

db01

mysql  -S /data/3308/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.52', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
mysql  -S /data/3308/mysql.sock -e "start slave;"
mysql  -S /data/3308/mysql.sock -e "show slave status\G"

10.0.0.52:3310 —–> 10.0.0.52:3308

db02

mysql  -S /data/3310/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.52', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
mysql  -S /data/3310/mysql.sock -e "start slave;"
mysql  -S /data/3310/mysql.sock -e "show slave status\G"

10.0.0.51:3310 —–> 10.0.0.51:3308

db01

mysql  -S /data/3310/mysql.sock -e "CHANGE MASTER TO MASTER_HOST='10.0.0.51', MASTER_PORT=3308, MASTER_AUTO_POSITION=1, MASTER_USER='repl', MASTER_PASSWORD='123';"
mysql  -S /data/3310/mysql.sock -e "start slave;"
mysql  -S /data/3310/mysql.sock -e "show slave status\G"

2.9 检测主从状态

mysql -S /data/3307/mysql.sock -e “show slave status\G”|grep Yes mysql -S /data/3308/mysql.sock -e “show slave status\G”|grep Yes mysql -S /data/3309/mysql.sock -e “show slave status\G”|grep Yes mysql -S /data/3310/mysql.sock -e “show slave status\G”|grep Yes 注：如果中间出现错误，在每个节点进行执行以下命令 mysql -S /data/3307/mysql.sock -e “stop slave; reset slave all;” mysql -S /data/3308/mysql.sock -e “stop slave; reset slave all;” mysql -S /data/3309/mysql.sock -e “stop slave; reset slave all;” mysql -S /data/3310/mysql.sock -e “stop slave; reset slave all;”

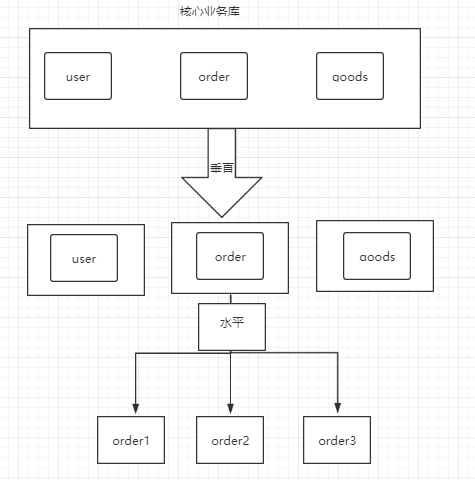

2.10 MySQL分布式架构介绍


1. schema拆分及业务分库
2. 垂直拆分-分库分表
3. 水平拆分-分片

2.11 企业代表产品

360 Atlas-Sharding
Alibaba  cobar
Mycat
TDDL
Heisenberg
Oceanus
Vitess
OneProxy
DRDS

3. MyCAT安装

3.1 预先安装Java运行环境

yum install -y java

3.2下载

Mycat-server-xxxxx.linux.tar.gz
http://dl.mycat.io/

3.3 解压文件

tar xf Mycat-server-1.6.5-release-20180122220033-linux.tar.gz

3.4 软件目录结构

ls
bin  catlet  conf  lib  logs  version.txt

3.5 启动和连接

配置环境变量
vim /etc/profile
export PATH=/application/mycat/bin:$PATH
source /etc/profile
启动
mycat start
连接mycat：
mysql -uroot -p123456 -h 127.0.0.1 -P8066

4. 配置文件介绍

logs目录:
wrapper.log       ---->mycat启动日志
mycat.log         ---->mycat详细工作日志
conf目录:
schema.xml
主配置文件（读写分离、高可用、分布式策略定制、节点控制）
server.xml
mycat软件本身相关的配置
rule.xml
分片规则配置文件,记录分片规则列表、使用方法等

5.应用前环境准备

5.1 用户创建及数据库导入

db01:
mysql -S /data/3307/mysql.sock
grant all on *.* to root@'10.0.0.%' identified by '123';
source /root/world.sql

mysql -S /data/3308/mysql.sock
grant all on *.* to root@'10.0.0.%' identified by '123';
source /root/world.sql

5.2 配置文件处理

cd /application/mycat/conf
mv schema.xml schema.xml.bak
vim schema.xml
<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
</schema>
    <dataNode name="dn1" dataHost="localhost1" database= "wordpress" />
    <dataHost name="localhost1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3309" user="root" password="123" />
    </writeHost>
    </dataHost>
</mycat:schema>

6. 配置文件简单介绍

6.1 逻辑库：schema

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
</schema>

6.2 数据节点:datanode

<dataNode name="dn1" dataHost="localhost1" database= "world" />

6.3 数据主机：datahost(w和r)

<dataHost name="localhost1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
            <readHost host="db2" url="10.0.0.52:3309" user="root" password="123" />
    </writeHost>
    </dataHost>

7. 读写分离结构配置

vim schema.xml

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="sh1">
</schema>
        <dataNode name="sh1" dataHost="oldguo1" database= "world" />
        <dataHost name="oldguo1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
                <heartbeat>select user()</heartbeat>
        <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
                        <readHost host="db2" url="10.0.0.51:3309" user="root" password="123" />
        </writeHost>
        </dataHost>
</mycat:schema>

重启mycat
mycat restart

读写分离测试
 mysql -uroot -p -h 127.0.0.1 -P8066
 show variables like 'server_id';
 begin;
 show variables like 'server_id';

总结：
以上案例实现了1主1从的读写分离功能，写操作落到主库，读操作落到从库.如果主库宕机，从库不能在继续提供服务了。

8. 配置读写分离及高可用

[root@db01 conf]# mv schema.xml schema.xml.rw
[root@db01 conf]# vim schema.xml

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="sh1">
</schema>
    <dataNode name="sh1" dataHost="oldguo1" database= "world" />
    <dataHost name="oldguo1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3309" user="root" password="123" />
    </writeHost>
    <writeHost host="db3" url="10.0.0.52:3307" user="root" password="123">
            <readHost host="db4" url="10.0.0.52:3309" user="root" password="123" />
    </writeHost>
    </dataHost>
</mycat:schema>

真正的 writehost：负责写操作的writehost
standby  writeHost  ：和readhost一样，只提供读服务

当写节点宕机后，后面跟的readhost也不提供服务，这时候standby的writehost就提供写服务，
后面跟的readhost提供读服务

测试：
mysql -uroot -p123456 -h 127.0.0.1 -P 8066
show variables like 'server_id';
读写分离测试
 mysql -uroot -p -h 127.0.0.1 -P8066
 show variables like 'server_id';
 show variables like 'server_id';
 show variables like 'server_id';
 begin;
 show variables like 'server_id';
 对db01 3307节点进行关闭和启动,测试读写操作

9. 配置中的属性介绍:

balance属性

负载均衡类型，目前的取值有3种：
1. balance="0", 不开启读写分离机制，所有读操作都发送到当前可用的writeHost上。
2. balance="1"，全部的readHost与standby writeHost参与select语句的负载均衡，简单的说，
  当双主双从模式(M1->S1，M2->S2，并且M1与 M2互为主备)，正常情况下，M2,S1,S2都参与select语句的负载均衡。
3. balance="2"，所有读操作都随机的在writeHost、readhost上分发。

writeType属性

负载均衡类型，目前的取值有2种：
1. writeType="0", 所有写操作发送到配置的第一个writeHost，
第一个挂了切到还生存的第二个writeHost，重新启动后已切换后的为主，切换记录在配置文件中:dnindex.properties .
2. writeType=“1”，所有写操作都随机的发送到配置的writeHost，但不推荐使用

switchType属性

-1 表示不自动切换
1 默认值，自动切换
2 基于MySQL主从同步的状态决定是否切换 ，心跳语句为 show slave status

datahost其他配置

<dataHost name="localhost1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">

maxCon="1000"：最大的并发连接数
minCon="10" ：mycat在启动之后，会在后端节点上自动开启的连接线程
tempReadHostAvailable="1"
这个一主一从时（1个writehost，1个readhost时），可以开启这个参数，如果2个writehost，2个readhost时
<heartbeat>select user()</heartbeat>  监测心跳

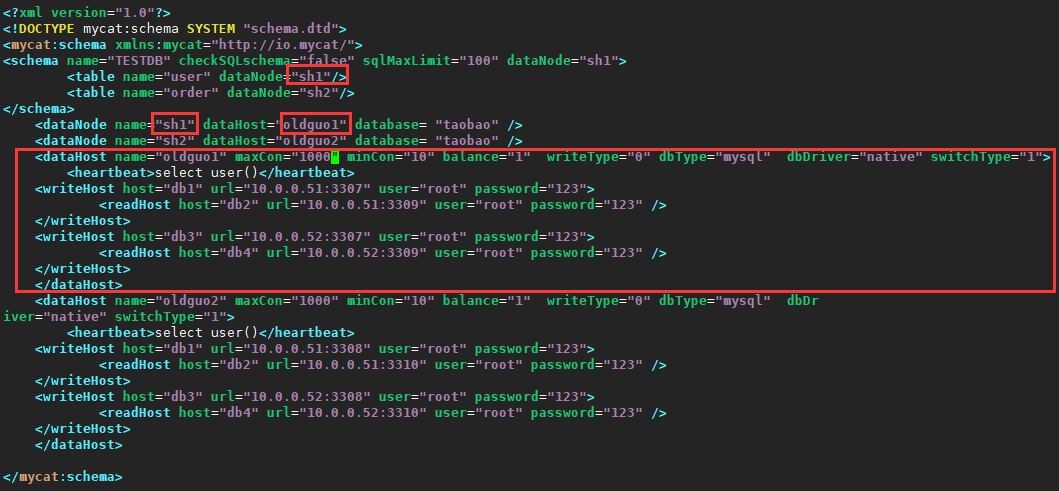

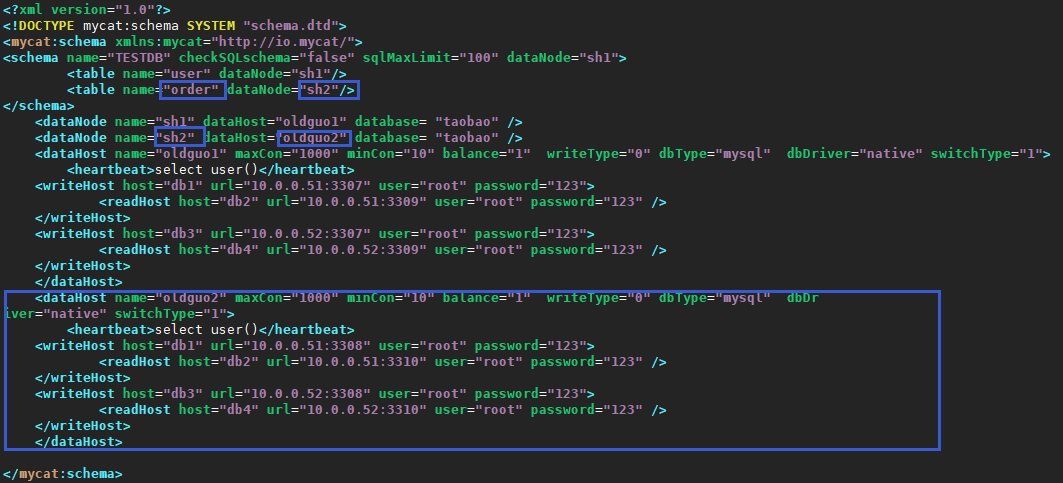

10. 垂直分表



mv  schema.xml  schema.xml.ha
vim schema.xml
<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="sh1">
        <table name="user" dataNode="sh1"/>
        <table name="order_t" dataNode="sh2"/>
</schema>
    <dataNode name="sh1" dataHost="oldguo1" database= "taobao" />
    <dataNode name="sh2" dataHost="oldguo2" database= "taobao" />
    <dataHost name="oldguo1" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3307" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3309" user="root" password="123" />
    </writeHost>
    <writeHost host="db3" url="10.0.0.52:3307" user="root" password="123">
            <readHost host="db4" url="10.0.0.52:3309" user="root" password="123" />
    </writeHost>
    </dataHost>
    <dataHost name="oldguo2" maxCon="1000" minCon="10" balance="1"  writeType="0" dbType="mysql"  dbDriver="native" switchType="1">
        <heartbeat>select user()</heartbeat>
    <writeHost host="db1" url="10.0.0.51:3308" user="root" password="123">
            <readHost host="db2" url="10.0.0.51:3310" user="root" password="123" />
    </writeHost>
    <writeHost host="db3" url="10.0.0.52:3308" user="root" password="123">
            <readHost host="db4" url="10.0.0.52:3310" user="root" password="123" />
    </writeHost>
    </dataHost>
</mycat:schema>

创建测试库和表:
[root@db01 conf]# mysql -S /data/3307/mysql.sock -e "create database taobao charset utf8;"
[root@db01 conf]# mysql -S /data/3308/mysql.sock -e "create database taobao charset utf8;"
[root@db01 conf]# mysql -S /data/3307/mysql.sock -e "use taobao;create table user(id int,name varchar(20))";
[root@db01 conf]# mysql -S /data/3308/mysql.sock -e "use taobao;create table order_t(id int,name varchar(20))"

11. MyCAT核心特性——分片（水平拆分）

分片：对一个"bigtable"，比如说t3表

(1)行数非常多，800w
(2)访问非常频繁

分片的目的：
（1）将大数据量进行分布存储
（2）提供均衡的访问路由

分片策略：
范围 range  800w  1-400w 400w01-800w
取模 mod    取余数
枚举
哈希 hash
时间 流水

优化关联查询
全局表
ER分片

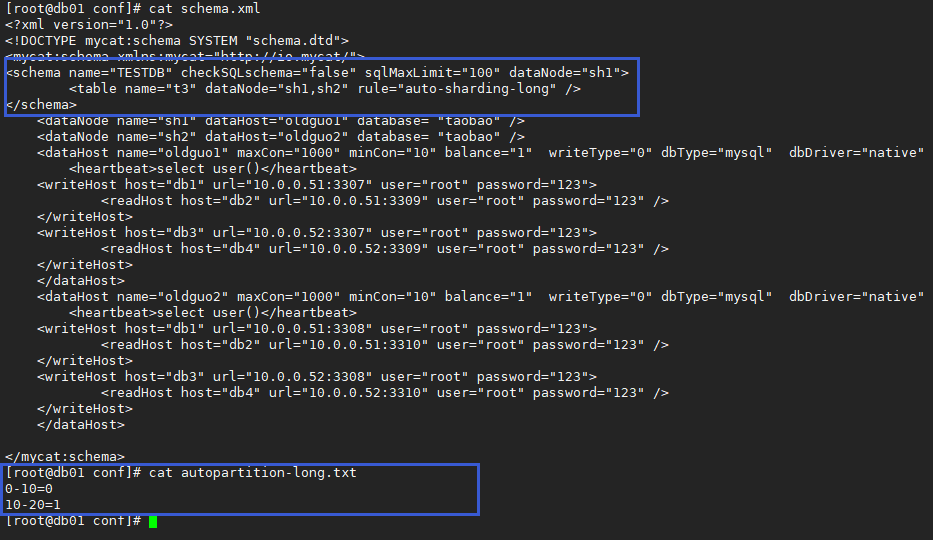

12 .范围分片


比如说t3表
(1)行数非常多，2000w（1-1000w:sh1   1000w01-2000w:sh2）
(2)访问非常频繁，用户访问较离散
mv schema.xml schema.xml.1
vim schema.xml
<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="sh1">
        <table name="t3" dataNode="sh1,sh2" rule="auto-sharding-long" />
</schema>
    <dataNode name="sh1" dataHost="oldguo1" database= "taobao" />
    <dataNode name="sh2" dataHost="oldguo2" database= "taobao" />

vim rule.xml
<tableRule name="auto-sharding-long">
                <rule>
                        <columns>id</columns>
                        <algorithm>rang-long</algorithm>
                </rule>
<function name="rang-long"
    class="io.mycat.route.function.AutoPartitionByLong">
    <property name="mapFile">autopartition-long.txt</property>
</function>
===================================
vim autopartition-long.txt
0-10=0
11-20=1

创建测试表：
mysql -S /data/3307/mysql.sock -e "use taobao;create table t3 (id int not null primary key auto_increment,name varchar(20) not null);"

mysql -S /data/3308/mysql.sock  -e "use taobao;create table t3 (id int not null primary key auto_increment,name varchar(20) not null);"

测试：
重启mycat
mycat restart
mysql -uroot -p123456 -h 127.0.0.1 -P 8066
insert into t3(id,name) values(1,'a');
insert into t3(id,name) values(2,'b');
insert into t3(id,name) values(3,'c');
insert into t3(id,name) values(4,'d');
insert into t3(id,name) values(11,'aa');
insert into t3(id,name) values(12,'bb');
insert into t3(id,name) values(13,'cc');
insert into t3(id,name) values(14,'dd');

13. 取模分片（mod-long）：

取余分片方式：分片键（一个列）与节点数量进行取余，得到余数，将数据写入对应节点
vim schema.xml
<table name="t4" dataNode="sh1,sh2" rule="mod-long" />
vim rule.xml
<property name="count">2</property>

准备测试环境

创建测试表：
mysql -S /data/3307/mysql.sock -e "use taobao;create table t4 (id int not null primary key auto_increment,name varchar(20) not null);"
mysql -S /data/3308/mysql.sock -e "use taobao;create table t4 (id int not null primary key auto_increment,name varchar(20) not null);"

重启mycat
mycat restart

测试：
mysql -uroot -p123456 -h10.0.0.52 -P8066

use TESTDB
insert into t4(id,name) values(1,'a');
insert into t4(id,name) values(2,'b');
insert into t4(id,name) values(3,'c');
insert into t4(id,name) values(4,'d');

分别登录后端节点查询数据
mysql -S /data/3307/mysql.sock
use taobao
select * from t4;

mysql -S /data/3308/mysql.sock
use taobao
select * from t4;

14. 枚举分片

t5 表
id name telnum
1   bj   1212
2   sh   22222
3   bj   3333
4   sh   44444
5   bj   5555

sharding-by-intfile
vim schema.xml
<table name="t5" dataNode="sh1,sh2" rule="sharding-by-intfile" />

vim rule.xml
<tableRule name="sharding-by-intfile">
<rule> <columns>name</columns>
<algorithm>hash-int</algorithm>
</rule>
</tableRule>

<function name="hash-int" class="org.opencloudb.route.function.PartitionByFileMap">
<property name="mapFile">partition-hash-int.txt</property>
  <property name="type">1</property>
                <property name="defaultNode">0</property>
</function>

partition-hash-int.txt 配置：
bj=0
sh=1
DEFAULT_NODE=1
columns 标识将要分片的表字段，algorithm 分片函数， 其中分片函数配置中，mapFile标识配置文件名称

准备测试环境
mysql -S /data/3307/mysql.sock -e "use taobao;create table t5 (id int not null primary key auto_increment,name varchar(20) not null);"

mysql -S /data/3308/mysql.sock -e "use taobao;create table t5 (id int not null primary key auto_increment,name varchar(20) not null);"
重启mycat
mycat restart
mysql -uroot -p123456 -h10.0.0.51 -P8066
use TESTDB
insert into t5(id,name) values(1,'bj');
insert into t5(id,name) values(2,'sh');
insert into t5(id,name) values(3,'bj');
insert into t5(id,name) values(4,'sh');
insert into t5(id,name) values(5,'tj');

15 . Mycat全局表

a   b   c  d
join
t

select  t1.name   ,t.x  from  t1
join t
select  t2.name   ,t.x  from  t2
join t
select  t3.name   ,t.x  from  t3
join t

使用场景：
如果你的业务中有些数据类似于数据字典，比如配置文件的配置，
常用业务的配置或者数据量不大很少变动的表，这些表往往不是特别大，
而且大部分的业务场景都会用到，那么这种表适合于Mycat全局表，无须对数据进行切分，
要在所有的分片上保存一份数据即可，Mycat 在Join操作中，业务表与全局表进行Join聚合会优先选择相同分片内的全局表join，
避免跨库Join，在进行数据插入操作时，mycat将把数据分发到全局表对应的所有分片执行，在进行数据读取时候将会随机获取一个节点读取数据。

vim schema.xml
<table name="t_area" primaryKey="id"  type="global" dataNode="sh1,sh2" />

后端数据准备
mysql -S /data/3307/mysql.sock
use taobao
create table t_area (id int not null primary key auto_increment,name varchar(20) not null);

mysql -S /data/3308/mysql.sock
use taobao
create table t_area  (id int not null primary key auto_increment,name varchar(20) not null);

重启mycat
mycat restart

测试：
mysql -uroot -p123456 -h10.0.0.52 -P8066

use TESTDB
insert into t_area(id,name) values(1,'a');
insert into t_area(id,name) values(2,'b');
insert into t_area(id,name) values(3,'c');
insert into t_area(id,name) values(4,'d');

16. E-R分片

A
join
B
为了防止跨分片join，可以使用E-R模式
A   join   B
on  a.xx=b.yy
join C
on A.id=C.id
<table name="A" dataNode="sh1,sh2" rule="mod-long">
       <childTable name="B" joinKey="yy" parentKey="xx" />
</table>

作者：wwwoldguocom链接：https://www.jianshu.com/p/5e0062f6cf62来源：简书著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

create table t_area (id int not null primary key auto_increment,name varchar(20) not null);

mysql -S /data/3308/mysql.sock
use taobao
create table t_area (id int not null primary key auto_increment,name varchar(20) not null);

重启mycat
mycat restart

测试：
mysql -uroot -p123456 -h10.0.0.52 -P8066

use TESTDB
insert into t_area(id,name) values(1,‘a’);
insert into t_area(id,name) values(2,‘b’);
insert into t_area(id,name) values(3,‘c’);
insert into t_area(id,name) values(4,‘d’);

# 16. E-R分片
```csharp
A
join
B
为了防止跨分片join，可以使用E-R模式
A   join   B
on  a.xx=b.yy
join C
on A.id=C.id
<table name="A" dataNode="sh1,sh2" rule="mod-long">
       <childTable name="B" joinKey="yy" parentKey="xx" />
</table>

作者：wwwoldguocom链接：https://www.jianshu.com/p/5e0062f6cf62来源：简书著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。
