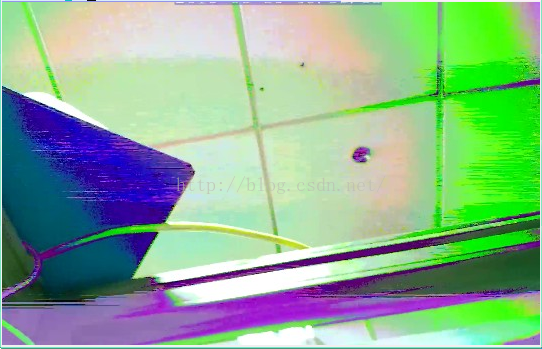

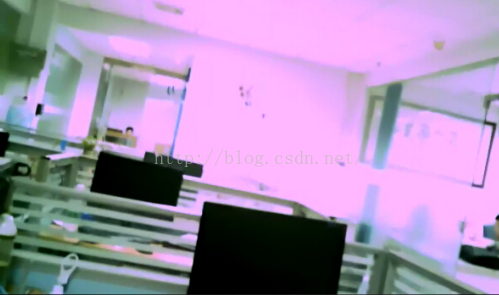

前几天在验证一台IPC硬件时，遇到一个问题：在其它设备上视频功能运行正常的固件，烧录到客户的设备上，出现视频画面严重花屏，而且图像偏色严重的现象，客户使用的是OV9712d的sensor，图像画面如下：

当时以为是sensor滤光片以及sensor的 ISP 参数不匹配导致的，于是尝试调整sensor

驱动代码中的色彩寄存器来进行颜色的修正。但是改来改去，图像颜色都不真实，一种颜色调好了，另外一种颜色又不对了。

~~~~~~

折腾了一天，无奈之余，让硬件一起查一下sensor部分电路，才发现客户的硬件原理设计上，sensor接口采用的是低10位对齐方式，而我们自己的硬件设计时，sensor接口采用的是高10位对齐。

终于找到原因了，原来是应用程序在对视频输入（VI）模块进行初始化时，默认采用的掩码设置为：0xFFC00000。详见《HiMPP媒体处理软件开发参考.pdf》---> “视频输入”章节。

“掩码的高 12bit对应着硬件线路的 12个 pin

脚连接（D0~D11），用户需要根据实际连接情况设置恰当的掩码配置，掩码的最高比特位对应的 pin为 D11，例如 10bit输入的Sensor连接的pin为 D2~D11，掩码配置为 0xFFC00000。”

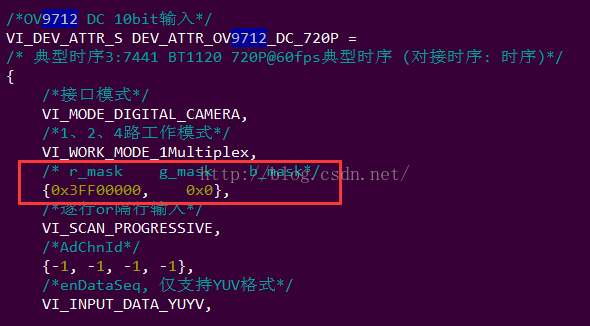

于是修改应用代码部分的掩码设置为：0x3FF00000。见下图：

问题解决！
