《天书夜读：从汇编语言到windows内核编程》三 练习反汇编C语言程序

1） Debug版本算法反汇编，现有如下3×3矩阵相乘的程序：

 #define SIZE 3
 int MyFunction(int a[SIZE][SIZE],int b[SIZE][SIZE],int c[SIZE][SIZE])
 {
     int i,j;
      ; i <  ; i++ )
     {
          ; j <  ; j++ )
         {
             c[i][j] = a[i][]*b[][j] + a[i][]*b[][j] + a[i][]*b[][j];
         }
     }
     ;
 }

Debug版本汇编后为：

 #define SIZE
 int MyFunction(int a[SIZE][SIZE],int b[SIZE][SIZE],int c[SIZE][SIZE])
 {
     push    ebp
     mov     ebp,esp
     sub     esp,48h             　　　　 ;48H字节局部变量存储区
     push    ebx
     push    esi
     push    edi
     lea     edi,[ebp-48h]
 0040102C    mov     ecx,12h
     mov     eax,0CCCCCCCCh
     rep stos dword ptr [edi]
     int i,j;
     for ( i =  ; i < 3 ; i++ )
     ],     　　;ebp – 4 为局部变量i
 0040103F    jmp     MyFunction+2Ah (0040104a)
     ]

     ],eax
 ],
 0040104E    jge     MyFunction+0AAh (004010ca)  ;标准for循环语句
     {
         for ( j =  ; j < 3 ; j++ )
     ],     　　;ebp – 8 为局部变量j
     )
     ]

 ],ecx
     ],
     jge     MyFunction+0A5h (004010c5)  ;标准for循环语句
         {
             c[i][j] = a[i][]*b[][j] + a[i][]*b[][j] + a[i][]*b[][j];
     ]       ;取i值
 0040106B    imul    edx,edx,0Ch         　　　　 ;一级偏移：第一下标[i]
 ]       ;ebp+8为第1参数：数组a
     ]       ;取j值
     mov     esi,dword ptr [ebp+0Ch]     ;ebp+C为第2参数：数组b
     mov     edx,dword ptr [eax+edx]     ;a[i][0]
 ]   ;a[i][0] * b[0][j] -> edx
 ]
     imul    eax,eax,0Ch
     ]
     ]
 0040108A    mov     edi,dword ptr [ebp+0Ch]
 ]   ;a[i][1]
     +0Ch]; a[i][1] * b[1][j] ->eax
 　　　　　　　　　　　　　　　　　　　　　　　　　　　　;这里注意：0CH = b[1]–b[0] = ( 1- 0 ) * SIZE * sizeof( int )
     add     edx,eax　　　　　　　　　　　　;edx + eax -> edx
 　　　　　　　　　　　　　　　　　　　　　　　　　　　　;即edx = a[i][0] * b[0][j] + a[i][1] * b[1][j]
     ]
 0040109B    imul    ecx,ecx,0Ch
 ]
 ]
 004010A4    mov     edi,dword ptr [ebp+0Ch]
 ]   ; a[i][2]
 +18h]; a[i][2] * b[2][j] ->ecx
                                                  ;同上：018H = b[2]–b[0] = ( 2- 0 ) * SIZE * sizeof( int )
 004010B0    add     edx,ecx             　　　　　;edx + eax -> edx
                                 　　　　　　　　　　;即edx = a[i][0] * b[0][j] + a[i][1] * b[1][j] + a[i][2] * b[2][j]
 ]
 004010B5    imul    eax,eax,0Ch
 004010B8    mov     ecx,dword ptr [ebp+10h]     ;ebp+10第3参数：数组c
 004010BB    add     ecx,eax             　　　　 ;c[i] -> ecx
 ]
 ],edx   ;edx -> c[i][j]
         }
 )   ;内层循环
     }
 )    ;外层循环
     return ;
 004010CA    xor     eax,eax                      ;返回0
 }
 004010CC    …
 //省略现场恢复代码

再看看这个函数的调用，使用如下代码：

 int main(void)
 {
     ,,,,,,,,};
     ,,,,,,,,};
     int c[SIZE][SIZE];
     MyFunction(a,b,c);
     ;
 }

对应的汇编代码为：

 int main(void)
 {
     push    ebp             　　　　　　 ;将看到标准现场保护
     mov     ebp,esp             　　　　 ;ebp为栈基址指针
     sub     esp,0Ach                　　;临时取堆栈大小0ACH
     push    ebx
 0040110A    push    esi
 0040110B    push    edi
 0040110C    lea     edi,[ebp-0ACh]          　　 ;起点
     mov     ecx,2Bh             　　　　 ;循环次数
     mov     eax,0CCCCCCCCh          　　 ;所赋的值
 0040111C    rep stos dword ptr [edi]         　　;初始化临时区
     ,,,,,,,,};    ;以下为局部变量初始化
        ;a数组起始地址epb – 24H
            ;ebp为栈基址指针
        ;故这里的地址是逐渐增大

 ],
     ],     　　 ;赋值
     ,,,,,,,,};
        ;b数组起始地址ebp – 48H

     int c[SIZE][SIZE];
     MyFunction(a,b,c);
 0040119C    lea     eax,[ebp-6Ch]               ;c数组起始地址ebp – 6CH
 0040119F    push    eax             　　　　　　  ;传递第3个参数（c）
 004011A0    lea     ecx,[ebp-48h]
 004011A3    push    ecx             　　　　　　  ;传递第2个参数（b）
 004011A4    lea     edx,[ebp-24h]
 004011A7    push    edx             　　　　　　　 ;传递第1个参数（a）
 (MyFunction) ()
 004011AD    add     esp,0Ch             　　　　  ;恢复堆栈
     return ;
 004011B0    xor     eax,eax
 }
 004011B2    …
 //省略现场恢复

第一：C语言在函数入口时在栈区开辟临时存储区来存储局部变量，这些局部变量的生存周期一直到函数返回；

第二：局部变量的声明并不会对其进行赋值，只有在赋值语句出现时，才对内存进行读写；

第三：C语言中不管以什么方式传递数组，传递的永远是指针值（它在MyFunction函数中并没有对传递过来的数组实行一次拷贝）；

第四：所有的下标运算符同点操作符一样被转为偏移量的形式；

第五：读Debug版汇编很简单，写Debug版汇编是一个挑战

2） 阅读汇编代码技巧：先分清楚控制流程代码与数值计算代码。对数值计算的代码判断输入与输出（被读的内部变量为输入，被写的内部变量为输出），还原成C语言。任何一段中间不带跳转的连续MOV和加减乘除指令均可还原为一个C表达式。

3） 对于二（2）中的for循环函数：

 int MyFunction(int a,int b)
 {
     int c = a + b;
     int i;
      ; i <  ; i ++ )
     {
         c = c + i;
     }
     return c;
 }

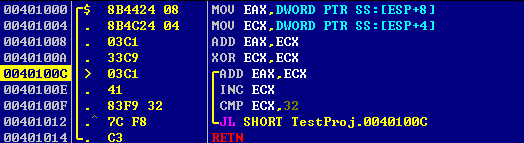

在Release版本中反汇编为（我采用的是OllyICE反汇编，其中RETN及为RET）：

可以看到与Debug版本的汇编代码大相径庭：第一：没有现场保护与现场恢复代码；第二：并没有为参数以及自定义的局部变量分配临时存储区域；第三：for循环的结构显然被改写。

先看看这个函数是怎么被调用的：

可以看到，调用代码与Debug版本并没有区别，先把参数1，2反序压入堆栈，随后执行调用函数，最后恢复堆栈指针（这里的返回0不用理会，Release汇编以后，在函数入口（主函数）中的函数调用会另外生成一个函数来执行，即上面所看到的代码段）。

综上：

第一：Release版本会对代码执行优化，甚至不保存EBP，完全不做现场保护与恢复工作；

第二：对于数量较少的局部变量，Release版本并不会为它们在堆栈上分配临时变量存储区域，这意味着ESP也不需要进行操作（RET指令除外），取参数直接用ESP加上偏移来取（第一个参数偏移4，是因为执行CALL调用的时候实现了一次压栈）；

第三：既然不分配临时变量存储区域，那么临时变量将使用寄存器来存放，这与C语言中指定的寄存器变量等同？目前我还不清楚。不过对于频繁操作的变量（如本例的计数器局部变量i）会自动优化为使用寄存器；

第四：内部的结构可能会被部分篡改或者完全改变，无法和原C语言一一对应（如本例优化后的for循环使用了相对简单的do循环方式，把判断和跳转放到了最后）

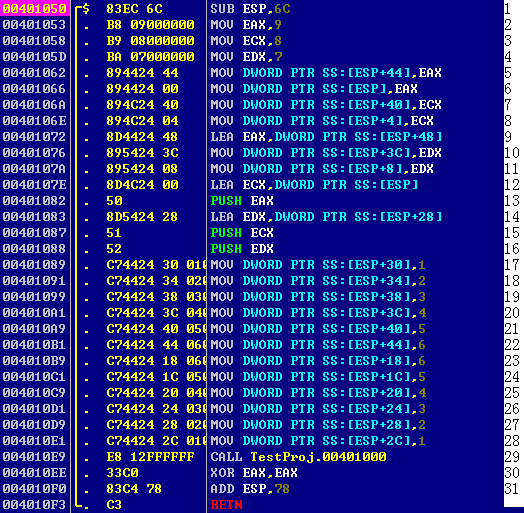

下面看看三（1）中矩阵相乘的例子，先简单看下调用代码是否有区别：

简要分析如下：

第1行：分配局部变量栈区06CH（ = 108 ）字节（32位下相当于27个int型数值）
第2～4行：将常数7、8、9移动到寄存器
第5～11行（排除第9行）：对数组a、b赋值7，8，9
第12～16行（外加第9行）：取数组c、b、a地址并压入堆栈实现参数传递
第17～22行：对数组b其余单元进行赋值
第23～28行：对数组a其余单元进行赋值
第29行：执行函数调用
第30行：清EAX，即设置返回值为0
第31行：恢复堆栈，078H = 06CH（局部变量堆栈区） + 08H（3次PUSH操作）

对与赋值的与参数取址传递的过程很不和谐，直到函数调用前，堆栈区情况如下：

堆栈地址	值（HEX）	描述	改变代码行号
…	…	非局部变量堆栈区
0012FF0C	0012FF3C	第1个参数,a数组起始地址	16
0012FF10	0012FF18	第2个参数,b数组起始地址	15
0012FF14	0012FF60	第3个参数,c数组起始地址	13
0012FF18	00000009	b[0][0]:b数组起始地址	6
0012FF1C	00000008	b[0][1]	8
0012FF20	00000007	b[0][2]	11
0012FF24	00000006	b[1][0]	23
0012FF28	00000005	b[1][1]	24
0012FF2C	00000004	b[1][2]	25
0012FF30	00000003	b[2][0]	26
0012FF34	00000002	b[2][1]	27
0012FF38	00000001	b[2][2]	28
0012FF3C	00000001	a[0][0]:a数组起始地址	17
0012FF40	00000002	a[0][1]	18
0012FF44	00000003	a[0][2]	19
0012FF48	00000004	a[1][0]	20
0012FF4C	00000005	a[1][1]	21
0012FF50	00000006	a[1][2]	22
0012FF54	00000007	a[2][0]	10
0012FF58	00000008	a[2][1]	7
0012FF5C	00000009	a[2][2]	5
0012FF60	随机值	c[0][0]:c数组起始地址
0012FF64	随机值	c[0][1]
0012FF68	随机值	c[0][2]
0012FF6C	随机值	c[1][0]
0012FF70	随机值	c[1][1]
0012FF74	随机值	c[1][2]
0012FF78	随机值	c[2][0]
0012FF7C	随机值	c[2][1]
0012FF80	随机值	c[2][2]
0012FF84	…	非局部变量堆栈区

综上：

第一：Release总是最大限度的使用寄存器（如本例的赋值拆成了两部分，把7、8、9放入寄存器后赋值比使用立即数赋值更高效？暂时不得而知）；

第二：Release汇编总是使用尽量少的临时堆栈区（如这里使用3个大小为9的二维int型数组，刚好108个字节，编译器并没有进行多余的分配，这与Debug版本不同，Debug下一般都会保证一定余量）；

第三：Release汇编代码与C语句并没有一一对应的关系，顺序结构完全可能被打乱，必须从操作的结果来分析操作的目的（如这里是对数组的初始化与函数调用，但初始化被参数压栈“打断”）

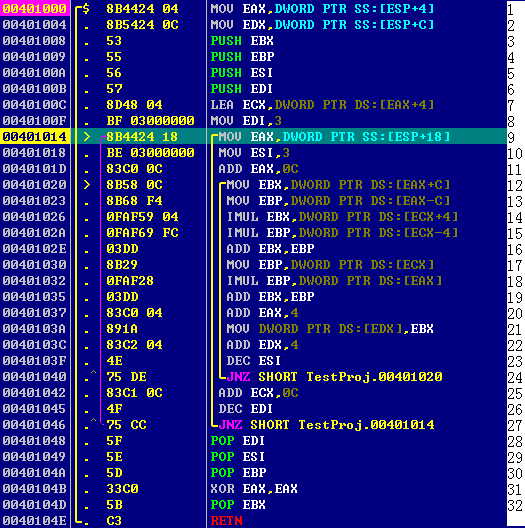

可见，Release版本虽然汇编代码与Debug版本很多差别，但是完成的功能类似，下面看看MyFunction的反汇编代码

详细分析如下（这里数据段DS与堆栈段基址SS相等）：

第1行：取第1个参数（数组a起始地址）到EAX
第2行：取第3个参数（数组c起始地址）到EDX
第3～6行：现场保护
第7行：ECX = a[0][1]
第8行：寄存器EDI作为外层循环计数器，赋初值EDI = 3
第9行：函数被调用以后，ESP被移动了5次（一次CALL+4次PUSH），则这里的ESP+18H实际上指向的是调用前的ESP + 18H – 20 = ESP + 4，即指向第2个函数参数。故此处为取第2个参数（数组b起始地址）到EAX
第10行：ESI作为内层循环计数器，赋初值3
第11～13行：EAX = b[1][0]，EBX = b[2][0]，EBP = b[0][0]，即取b数组的一列（第一次循环是第1列，下内层循环一次，移动到下一列）
第14～15行：EBX = a[0][2] * b[2][0]，EBP = a[0][0] * b[0][0]，a的第1行，与上类似
第16行：EBX = a[0][2] * b[2][0] + a[0][0] * b[0][0]
第17~19行：EBX = a[0][2] * b[2][0] + a[0][1] * b[1][0] + a[0][0] * b[0][0]
第20行：EXA = EXA + 4，即指向下一列
第21～22行：将结果EBX写入数组c，c向后移动一个单位
第23～24行：内层循环计数器减1，循环判断
第25行：a数组移动到下一行
第26～27行：外层循环计数器减1，循环判断
第28～32行：置返回值为0，恢复现场

综上：

第一：两个for循环均采用了do-while循环的形式；

第二：打乱了c[i][j] = a[i][0]*b[0][j] + a[i][1]*b[1][j] + a[i][2]*b[2][j]从左到右的相加次序；

第三：与Debug下汇编相比，大量使用寄存器来存储变量，数组下标的偏移变的隐晦；

第四：并非所有Release版反汇编都可以还原为编译之前的C语言代码，但是还原成功能等价的C语言代码还是可能的

总述：读Release版汇编很蛋疼，写Release版汇编是不可能！

说明：这里看到的汇编源代码与原书并不相同，原书仅仅作为引导，我以实际为准自行分析与学习。所有如有错误，与原书无关。

4） 阅读Release汇编代码时，如2）所言先分清楚控制流程代码与数值计算代码。对数值计算代码的阅读可以使用逆向的方法：先判断输出，如在3*3矩阵乘法Release版本汇编代码时，先标记出所有控制流程的代码，判断为双层嵌套循环，形式如：

 int i,j;
  ; i <  ; i ++ )
 {
     //dosomething
      ; j <  ; j ++ )
     {
         //dosomething
     }
 }

然后进行数值计算代码分析时，先找到输出变量，这里由语句找到语句MOV PTR DWORD DS:[EDX],EBX可以判断，DS:[EDX]是输出变量，而且整段代码只有这一处对它进行了修改，然后逆向追踪EBX，从而最终得到由已知输入变量计算得到输出变量的计算表达式。
