SciTech-点焊机-微波炉变压器制作一台1000W电流500A的加强版点焊机;

发挥主观能动性，有理论与科学，有思想有资源，实事求是，办法总比问题多。

用微波炉变压器制作一台加强版点焊机: 输出电流500A，功率1000瓦

微波炉有大功率全铜变压器。

1. 初级或次级线圈由大功率可控硅控制导通时间；
2. 改装方案一: 不拆原次级而是将原功率变压器初级次级反过来接.
3. 改装方案二: 拆除原高于初级匝数的次级，重绕低于初级匝数的次级.

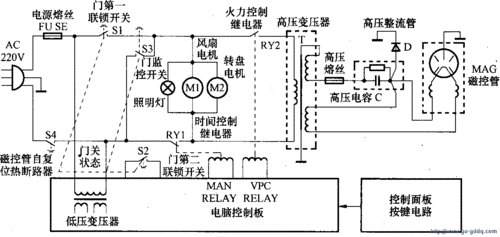

常用的微波炉电路图:

1. 控制板部分由“低压变压器”输送功率；
2. 整机大部分功率供给“磁控管MAG”，由“高压变压器”输送功率。

微波炉的“功率变压器”(小功率的都800W上下，商用大功率的多有)。

功率容量是不错的；重用做点焊机？但是初级绕组、次级绕组的匝数各是多少？

1. 功率变压器总功率容量，反向推导！

   可通过由其供电的磁控管(电子元器件有Datasheet可查全面参数)功率推导；
2. 功率变压器初级匝数，反向推导！

   因为我们只用大功率容量的初级绕组，次级用细漆包线试绕10圈，

   用精密万用表测得初级次级交流电压值可推导出初级匝数。
3. 另一方面，变压器上有原厂商与型号，额定电压，...，可在网上检索得到？办法总比问题多。

例如:

搜索“磁控管”有:

“三星OM75P-11-EDYF水冷1000W磁控管微波炉配件发射头发生器烘干加热”

“全新2M248K东芝1000W水冷磁控管微波炉设备烘干加热配件”

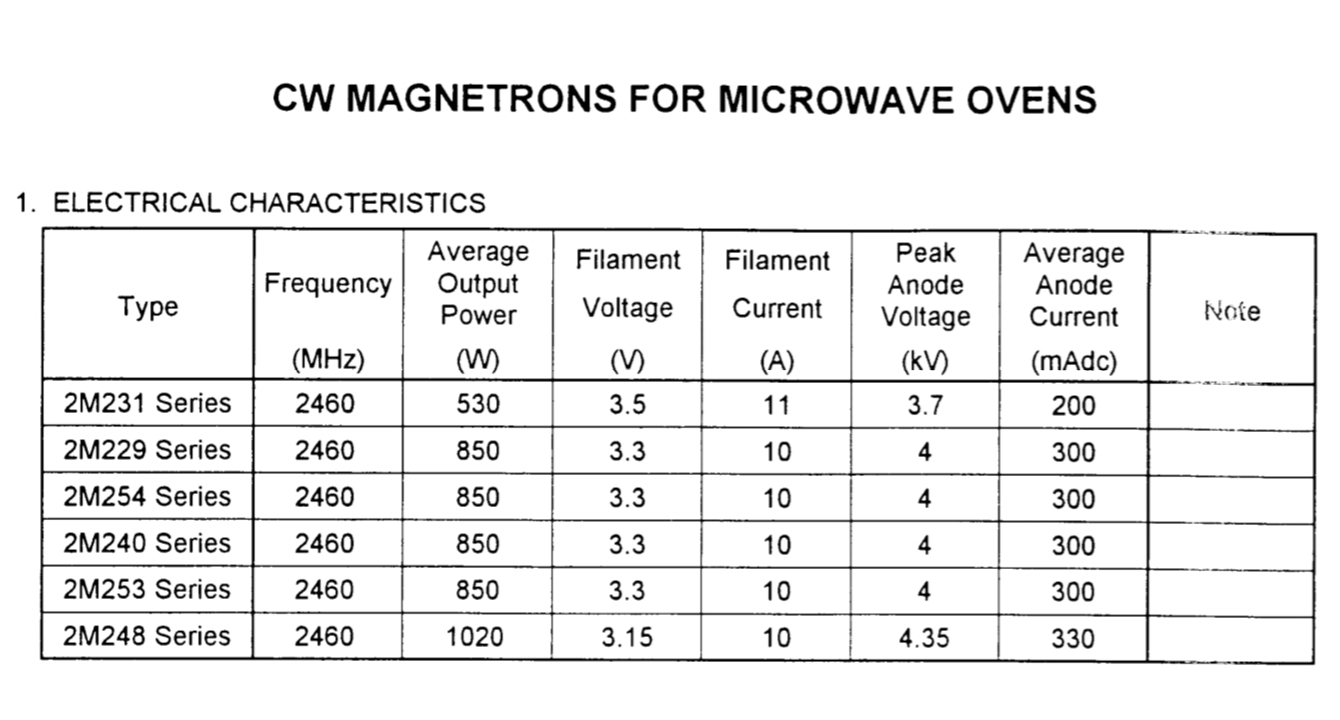

1. 搜索“2M248K Toshiba datasheet”有:

https://www.datasheets.com/part-details/2m248-toshiba-38190308#datasheet



例如，1020W的2M248K的1020W功率:

• Filament(灯丝) Power只有31.5W
• Anode Power(阳极功率)有988.5W, 而根据上图平均阳极电流330mA,

  额定阳极电压 Vanode = 988.5W ÷ 330mA = 988.5W÷0.33A = 2995.4545V。

  峰值阳极电压Vanode_max = 4.35kV

  即磁控管1020W大部分用于工作在3kV的阳极阴极转换为“微波能”。
• 总之磁控管功率功率变压器容量肯定只有高于1KW,

  其初级线圈功率容量1KW以上, 电压220V, 则额定电流It = 1000W ÷ 220V = 4.636A。

  其 次级匝数/初级匝数 = 2995.4545V ÷ 220V = 13.6157,

  反过来接原变压器，原次级接220V,

  则原初级得到: 16.1557V，电流容量为 1000W ÷ 16.1557V = 61.8977A。
• 改装方案一: 不拆原次级而是将原功率变压器初级次级反过来接

  原初级得到的16.1557V(61.8977A)经过整流(DC)或不整流(AC)都可直接用来点焊，

  而且经过稳压IC得到的5V/3.3V可为控制板供电。

  只需要一块精密的MCU控制板，功率管可用SCR/TRAIC、MOS管、IGBT甚至SiC或GaN

  至于粗铜线，可用细的并接数根，焊笔也可类似解决，
• 改装方案二: 拆除原高于初级匝数的次级，重绕低于初级匝数的次级,

  将升压变压器变为降压变压器, 功率容量也有1000W。

  点焊机变压器，变换功率在1KW, 次级电压电流为: 10V时电流100A, 20V时50A, ...,

  通过拆除原次级，粗大铜线绕的新次级匝数，可调整次级额定电压电流组合。

2. 搜索“微波炉大功率变压器”有“微波变压器干燥设备1000W全铜变压器/高压变压器 DY-21B 7KG全铜”;

没错要的就是它。
