FPGA案例开发手册——基于全志T3＋Logos FPGA核心板

前 言

本文档主要提供评估板FPGA端案例测试方法，适用的开发环境为Windows 7 64bit和Windows 10 64bit。

本文案例基于创龙科技的全志T3＋Logos FPGA核心板，它是一款基于全志科技T3四核ARM Cortex-A7处理器 + 紫光同创Logos PGL25G/PGL50G FPGA设计的异构多核全国产工业核心板，ARM Cortex-A7处理单元主频高达1.2GHz。核心板CPU、FPGA、ROM、RAM、电源、晶振、连接器等所有器件均采用国产工业级方案，国产化率100%。

核心板内部T3与Logos通过SPI、CSI、I2C通信总线连接，并通过工业级B2B连接器引出LVDS DISPLAY、RGB DISPLAY、MIPI DSI、TVOUT、TVIN、CSI、GMAC、EMAC、USB、SATA、SDIO、UART、SPI、TWI等接口及FPGA IO引脚，支持双屏异显、Mali400 MP2 GPU、1080P@45fps H.264视频硬件编解码。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

进行本文档操作前，请先按照调试工具安装相关文档安装USB转串口驱动、SecureCRT串口调试终端、Pango Design Suite 2021.1-SP7.1等相关软件。默认使用USB TO UART0作为调试串口，并使用创龙科技TL-PGMCable下载器进行操作演示。

FPGA案例位于产品资料“4-软件资料\Demo\FPGA_Demo\”目录下。案例包含project和bin两个目录，其中project目录下包含案例工程文件，bin目录下含有案例.sbit和.sfc格式可执行文件。.sbit格式文件用于在线加载，.sfc格式文件用于固化至SPI FLASH。

led_flash案例

案例说明

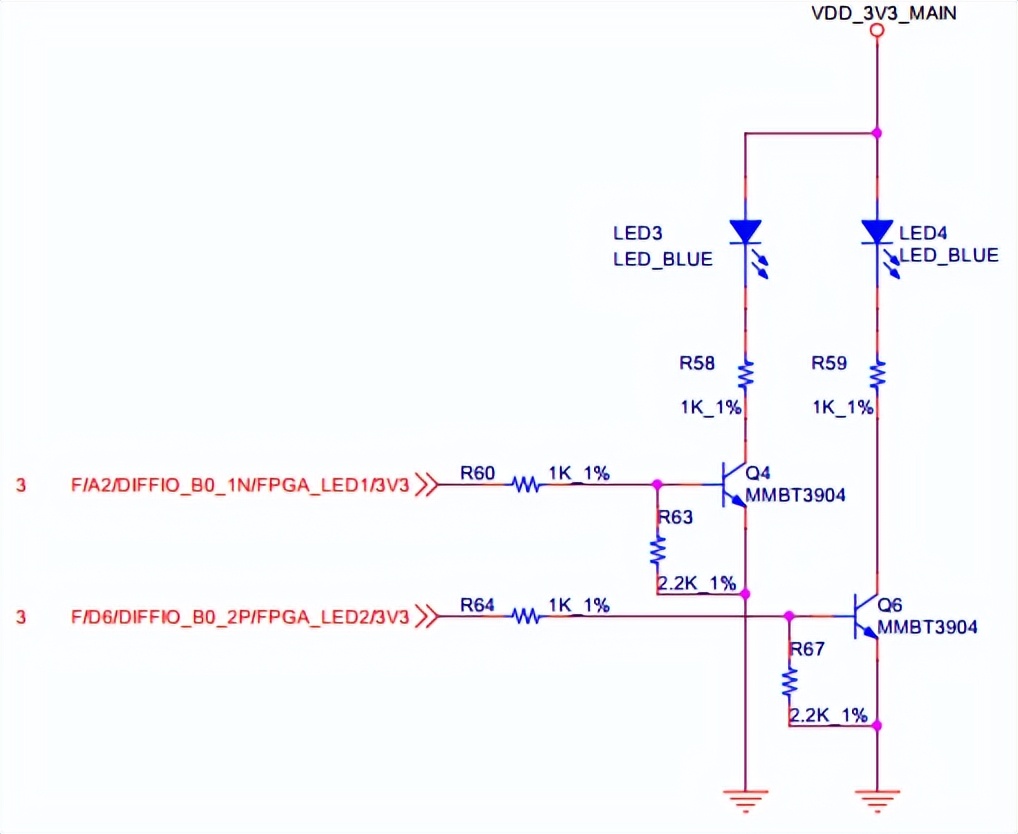

案例功能：控制评估底板LED3、LED4每隔0.5s将状态翻转一次。

图 1

管脚约束可查看案例"project\led_flash_xxx\constraints\led_flash.fdc”文件。

案例测试

请运行程序，此时可看到评估底板的LED3、LED4进行闪烁。

关键代码

顶层文件为"project\led_flash_xxx\hdl\led_flash.v"，关键代码说明如下。

1. 使用外部晶振提供的sys_clk作为LED参考时钟。
2. 利用sys_clk(24MHz)进行计数，让LED按照0.5s的时间间隔进行状态转换。

图 2
