UNIX时间戳    time.h

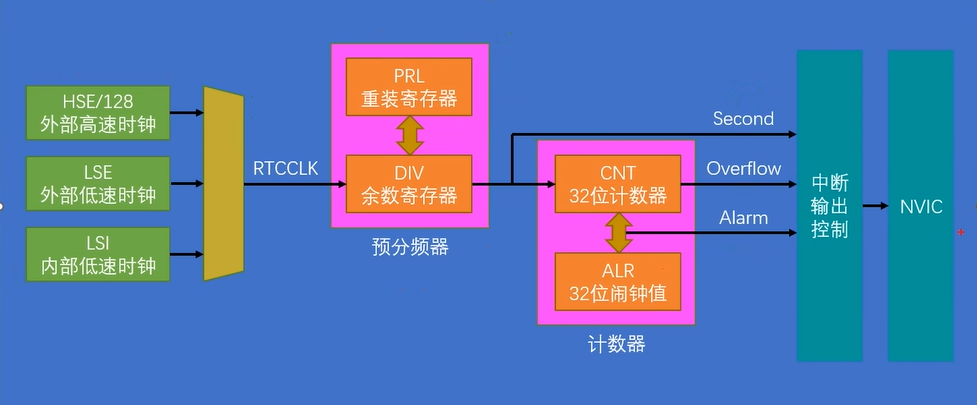

三条路，上面主要作为系统时钟，中间的作为RTC时钟，下面的作为看门狗的时钟

与RTC有关的外部晶振（主电源断电不停）一般都i是32.768KHZ   2^15=32768  经过一个15位分频器的自然溢出（计数器，溢出事件），可以方便得到1HZ的频率

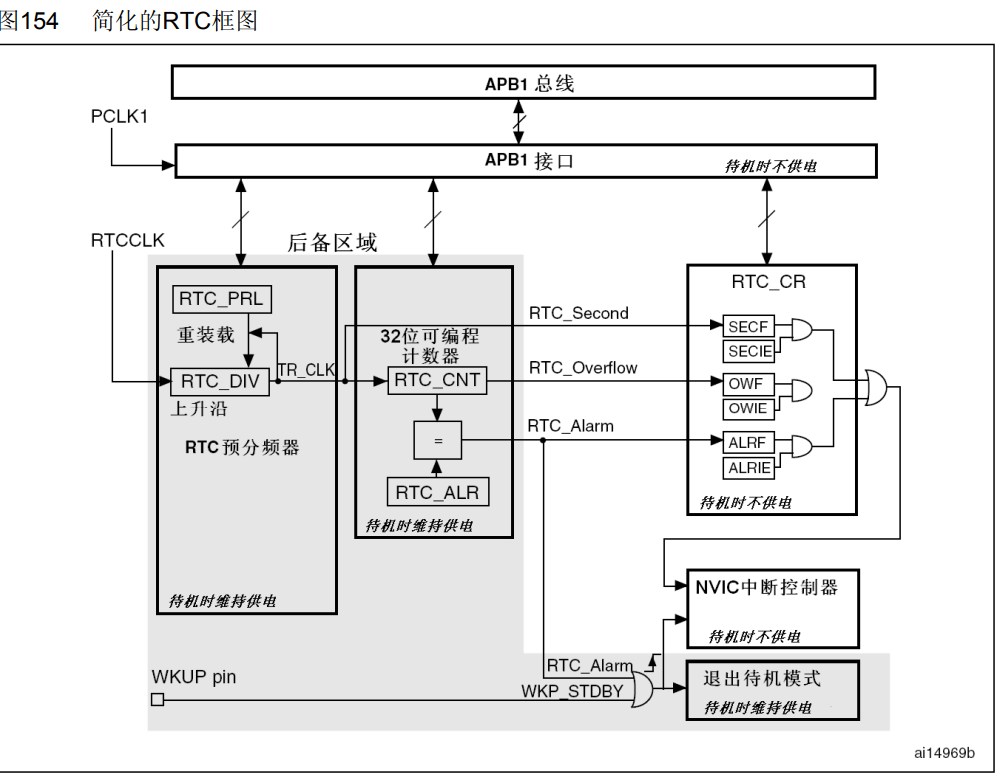

RTC_PRL分频目标（写入1就是2分频）， RTC_DIV 计数分频器（自减到0时，产生溢出信号，同时从PRL获取重装值，循环）

例子：RTCCLK=32768HZ，为了1HZ，RTC_PRL给32767， RTC_DIV初始值为0，当第一个脉冲来的时候 RTC_DIV因为是0，所以立即溢出，发信号给后续电路，同时RTC_DIV重装为32767，当下一个脉冲来的时候自减1，循环

RTC_ALR设定闹钟，当与 RTC_CNT的值相等的时候可产生中断，  也可以退出待机模式（设置定点采集数据，）

SECF F结尾的是对应的中断标志位   ， IE结尾的是中断使能

可以配置选择时钟源，配置重装系数，配置32位计数器和CMD中断和NVIC  中断函数

硬件设置

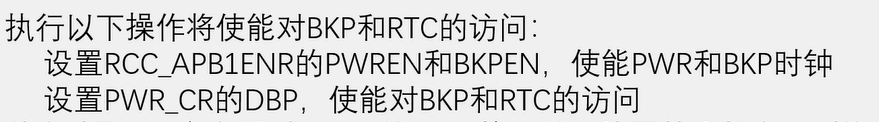

对于RTC来说没有单独开启时钟的选项，所以：

因为APB1总线时钟速度远大于RTC外部视时钟速度，所以APB1总线开启后，需要等待RTCCLK生效，有个上升沿把寄存器的值同步到APB1总线上，这样值才能被读取，否则只会读到0  【初始化时调用一个等待函数就行】

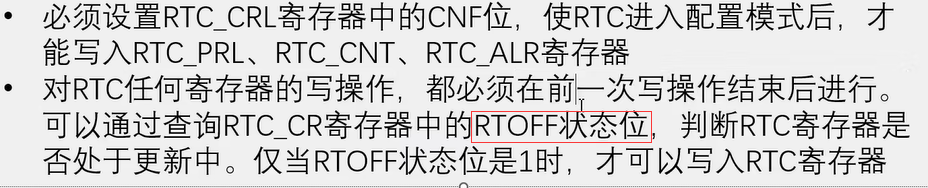

RTOFF为1，表示写入完成，可写下一个数据； 也有因为PCLK与RTCCLK时钟频率不同导致  （调用等待函数就行）
