OSPF协议报文

OSPF（Open Shortest Path First，开放最短路径优先）是一种内部网关协议（Interior Gateway Protocol，IGP），用于在同一个自治系统（Autonomous System，AS）内的路由器之间交换路由信息。

链路状态路由协议：比如OSPF、IS-IS、
    采用链路状态算法，层次式的链路状态，传递LSA

距离矢量路由协议：比如RIP、EIGRP
        1、路由器之间周期性的交换路由表
        2、交换的是整张路由表的内容
        3、水平分割技术

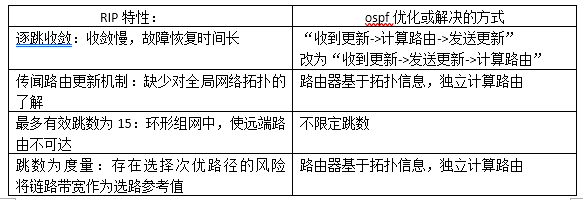

一、RIP和OSPF特性对比：

二、OSPF的主要特点包括：

链路状态协议：OSPF是一种链路状态协议，这意味着它维护一个关于网络拓扑的数据库，包括每个路由器与其邻居之间的连接状态。路由器之间交换链路状态信息，然后每个路由器使用这些信息来构建自己的网络拓扑图，并计算到达每个目的地的最短路径。
无类别域间路由（CIDR）支持：OSPF支持CIDR，这意味着它可以处理不同大小的IP地址块，从而提高了IP地址的利用率。
区域划分：OSPF允许将大型网络划分为多个区域（Area），每个区域运行一个OSPF实例。这有助于减少路由器之间的链路状态信息交换量，降低网络带宽的占用，并提高网络的稳定性。
多种路径计算：OSPF支持多种路径计算方法，包括最短路径优先（SPF）算法，以确保数据包能够沿着最优路径传输。
认证和安全性：OSPF提供了多种认证机制，如明文认证和MD5认证，以确保路由器之间交换的链路状态信息的安全性。
支持VLSM和子网划分：OSPF能够很好地支持可变长子网划分（VLSM）和子网划分，使得网络设计更加灵活。

三、Router-id：格式为点分十进制

官方文档：
    1、手动配置OSPF的Router-id
    2、环回接口IP地址最大的作为Router-id
    3、物理接口IP地址最大的作为Router-id

实际情况：
    1、手动配置OSPF的Router-id
    2、使用路由器全局router-id作为OSPF的Router-id
    3、全局router-id为设备第一个配置了IP并且UP的接口IP地址

    dis router id 查看路由器全局router-id
    DR与BDR的选举：
        先选BDR，再选DR

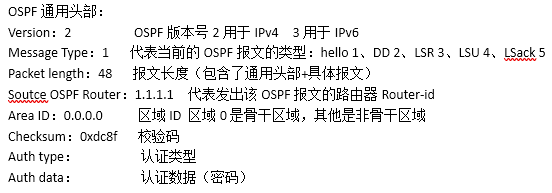

四、OSPF报文详解

1.HELLO报文

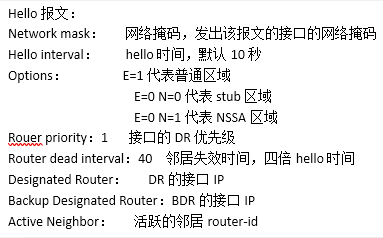

Hello报文
    用于发现、建立和维持邻居关系的

2.DD报文

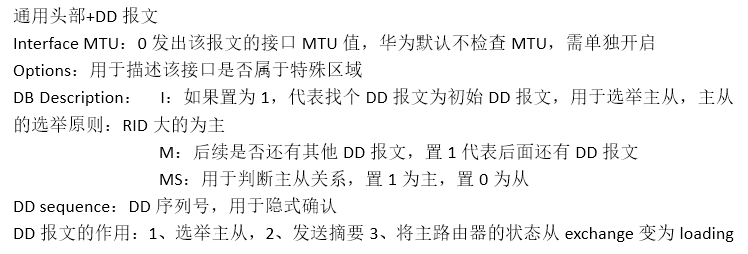

DD报文
    链路状态信息摘要报文
    DD报文中的MTU
        DD报文中的第一个字段就是发出该报文接口的MTU值，正常来说，OSPF邻居建立是需要要求两端接口的MTU值保持一致，否则无法建立，但是华为默认不检查MTU值，因此一般会显示为0（默认MTU为1500）（思科默认检查MTU）
            可以手动开启MTU检测   接口下：ospf mtu-enable
            当接口开启MTU检测后，DD报文中MTU的值将正常显示，如果两端接口只有一端开启MTU检测，不影响邻居建立，必须两端同时开启MTU检测后才会生效

        如果slave路由器接口的MTU>master路由器的MTU，那么从路由器卡在exchange，主路由器卡在exstart状态
        如果master路由器接口的MTU>slave路由器的MTU，双方都卡在exstart状态(从发送较小MTU的DD报文，主可以收到，但是主MTU较大，发送给从无法收到)

3.LSR报文

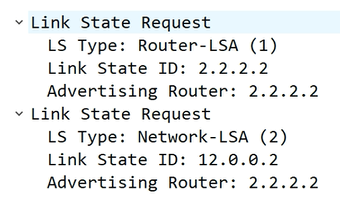

LSR报文
    用于向邻居请求自身缺少的LSA

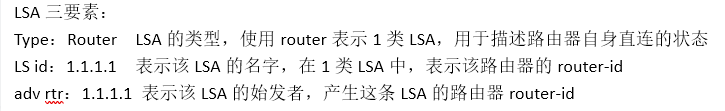

    当路由器收到LSR报文时，会根据报文中的LSA三要素在自身LSDB中查找相关LSA，并将其封装到LSU中回复。

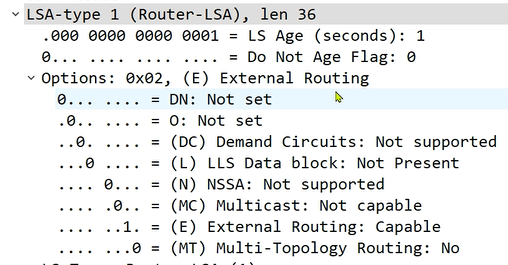

4.LSU报文

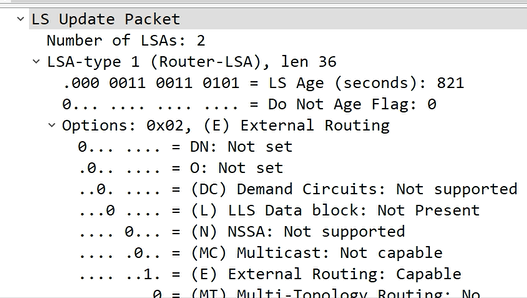

LSU报文
    用于发送完整的LSA信息

5.LSAck报文

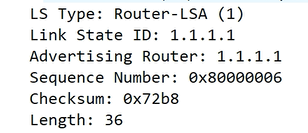

LSAck报文
    用于确认收到的LSA，使用LSA头部信息做确认回复。

五、OSPF邻居状态机流程

1、两台路由器没有宣告OSPF之前，属于**DOWN**状态
2、宣告OSPF后，在收到第一个HELLO包后，将邻居的router-id放到自己的HELLO包内active neighbor字段发出，此时状态为**INIT**。
3、再次收到对方发来的hello包内active neighbor字段为自己的router-id，状态进入**2-way**。在init到**2-way**这个阶段，OSPF判断网络类型是否需要和邻居建立邻接关系，是否要发送DD报文。
4、双方分别发送DD报文，i=1,m=1,ms=1开始选举主从，两台路由器都认为自己是主，此时为**exstart**状态。
5、确定主从关系之后(router-id大的为主)，从路由器发送DD摘要，i=0,m=0,ms=0其中m取决于后续是否还有摘要报文，此时从路由器是**exchange**状态，主路由器是**exstart**状态
6、主路由器收到DD摘要后，发送LSR。之后发送DD摘要给从路由器，i=0,m=0,ms=1。m取决于后续是否还有摘要报文，此时从路由器是**loading**状态，主路由器是**exchange**状态。
7、从路由器收到DD报文后，发送LSR。然后发送DD报文，i=0,m=0,ms=0。这个DD报文没有摘要信息，只为了告诉主路由器摘要交换完毕，且让主路由器从**exchange**进入**loading**状态。
8、双方路由器之间更新LSU之后，回复LSACK，进入**FULL**状态
扩展：两台设备无法建立邻居关系的原因
    1、两台设备的区域类型不一致
    2、两台设备发送HELLO包时间不一致
    3、两台设备的认证类型不一致
    4、两台设备的router-id冲突
    5、两台设备是否能ping通

六、OSPF报文的确认机制

1、hello报文，10s一个，40s老化
2、DD报文，用seq做隐式确认主从(DD sequence：数值，双方设备随机发送seq数值，如果从设备认为自己比不过主设备，则会发送和主设备同样的DD seq数值)
  例如：R1->R2 seq:244
       R2->R1 seq:243
       R1->R2 seq:243   R2为主，R1为从
3、LSR报文，使用LSU报文作为确认回复
4、LSU报文，使用LSAck报文作为确认回复

七、网络类型对OSPF建立邻居的影响

Broadcast：当链路层协议为以太网时，OSPF网络类型默认为广播型。Hello时间10s，dead时间40s。DR和BDR和DRother建立邻接，DRother之间建立邻居。组播地址：224.0.0.5  224.0.0.6。所有设备使用单播交互DD、LSR，所有设备固定使用224.0.0.5交换hello报文
P2P：建立邻接关系，当链路层协议为PPP/HDLC时，OSPF网络类型默认为点到点。Hello时间10s，dead时间40s。不选举DR和BDR，所有报文通过224.0.0.5更新
NBMA：当链路层协议为帧中继DR/ATM时，OSPF网络类型默认为NBMA。在OSPF进程中，还需要使用peer x.x.x.x指定对端邻居IP，NBMA有一个attempt状态。Hello时间30s，dead时间120s。需要选举DR和BDR。所有报文单播发送
P2MP：一般手动配置，多用于DSVPN技术，hellos时间30s，dead时间120s，不选举DR和BDR，直接建立邻接关系
广播和p2p可以建立邻接关系，但是无法传递路由信息
