CS5211|CS5211参数|eDP转LVDS转换器芯片

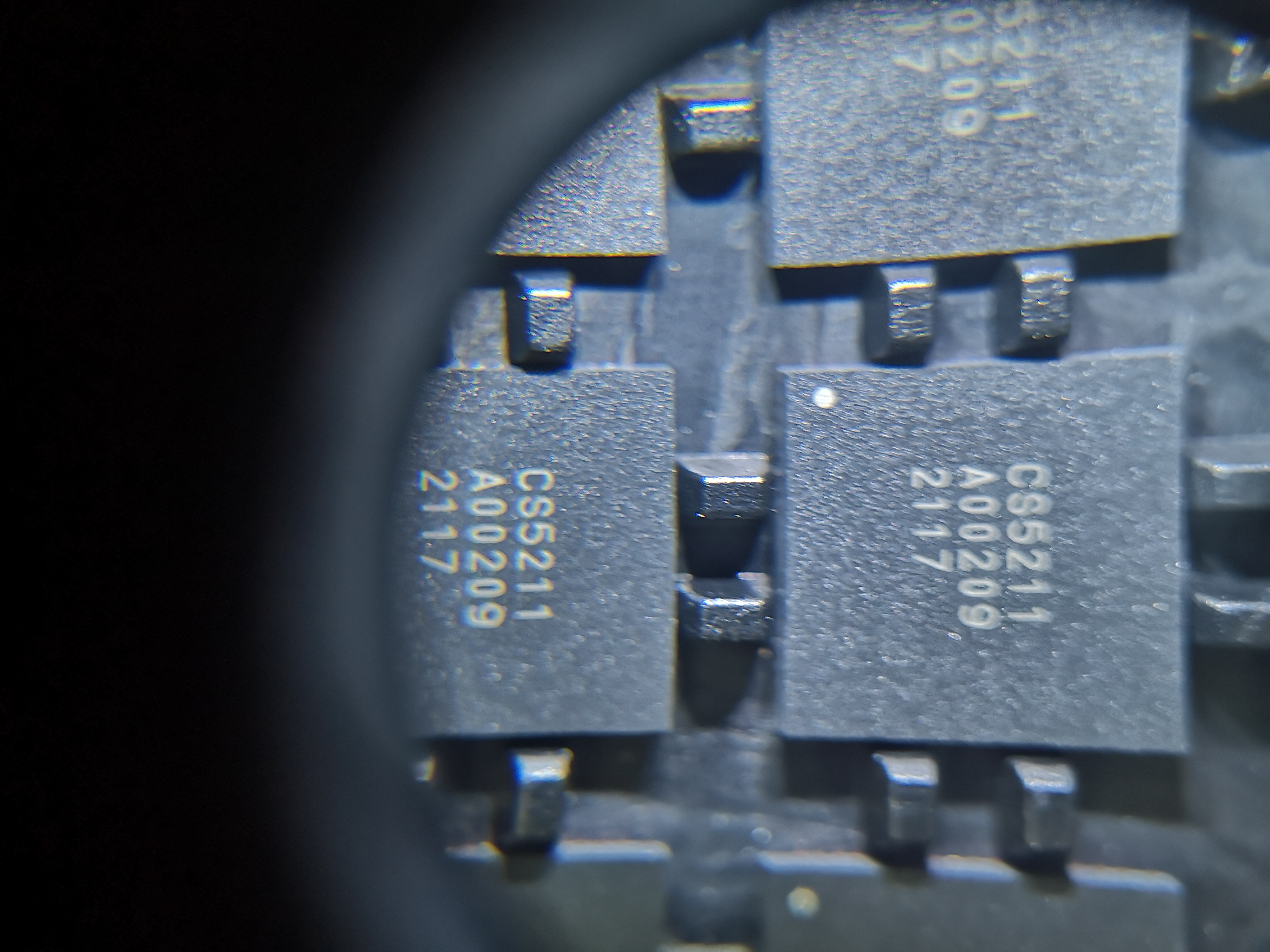

CS5211概述

CS5211是一个eDP到LVDS转换器，配置灵活，适用于低成本显示系统。CS5211与eDP 1.2兼容，支持1车道和2车道模式，每车道速度为1.62Gbps和2.7Gbps。CS5211采用强大的SerDes技术，可以以较低的误码率恢复高速串行数据。

CS5211 LVDS发射机支持单端口和双端口模式。CS5211支持的最大分辨率是WUXGA（1920x1200）。CS5211有4个配置引脚，可支持16种不同的组合一个EEPROM图像的面板分辨率和LVDS工作模式。此外，还提供了一个简便的工具来编辑、生成和更新EEPROM图像以供定制配置。

通过优化设计，使用CS5211有利于节约BoM成本。该芯片集成了时钟源，节省了外接晶体，支持宽范围电源（核心功率为1.8~1.2V），节省了车载电源设备，CS5211的总功率小于300mW，简化了供电网络设计。很容易将CS5211集成到流行的低成本显示系统中。

二、CS5211特性

总述

2通道DisplayPort v1.1兼容接收机

支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出

支持LVDS应用程序的OpenLDI和SPWG位映射

内置振荡器，不需要外部晶体

嵌入式线性压降调节器（LDO）

片上MCU

通过GPIO引脚控制选择支持面板

开机后自动加载引导ROM

通过I2C总线或辅助通道更新串行引导ROM数据

自动芯片电源模式控制。

eDP和LVD的EMI降低

广泛的核心功率范围从1.8V到1.2V。

QFN68封装。

HBM 4KV

DP接收器

符合嵌入式显示端口（eDP）规范1.2

以1.62Gbps或2.7Gbps链路速率支持1个或2个主链路通道。

以RGB格式输入每像素18/24位的颜色深度。

支持增强的帧模式。

支持VESA和CEA定时标准，分辨率高达1920x1200，60Hz，每像素24位模式。

支持动态刷新率切换。

支持快速链接培训和全链接培训。

支持eDP认证：可选加扰种子重置和可选帧。

支持HPD中断。

LVDS输出

支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出接口。

支持LVDS应用程序的OpenLDI和SPWG位映射。

当输入视频未准备好时，保持LVDS输出。

灵活的LVDS输出引脚交换。

可编程摆动/共模电压。

输出转换率控制，以减少电磁干扰。

视频处理

支持伽马校正。

支持抖动和6位+FRC。

支持动态背光控制。

面板和背光控制

可编程LCD面板电源顺序

支持2种PWM模式，包括背光亮度电平控制PWM引脚和BLUP/BLDN引脚

3.2引脚说明

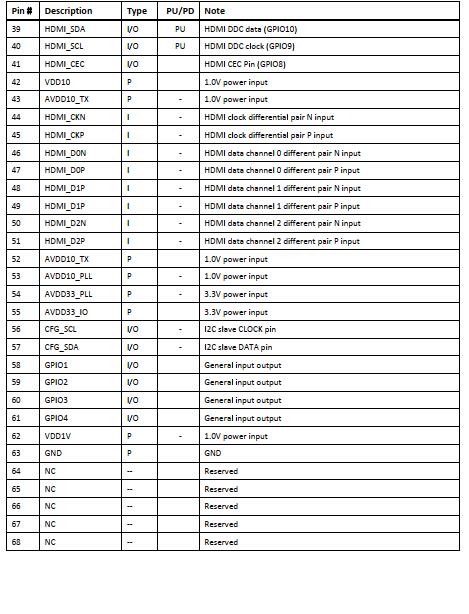

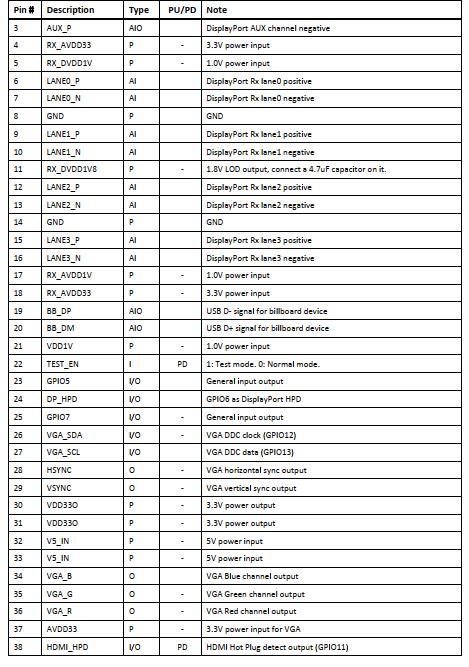

表3-1 CS5211引脚定义

五、包装规格

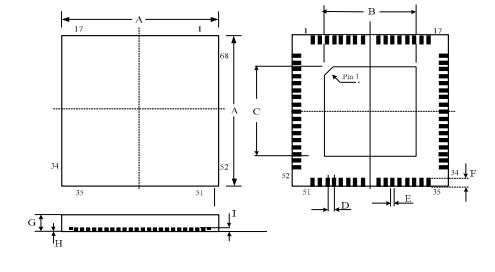

图5-1 CS5211封装外形（QFN68引线8x8mm2）
