013.Nginx动静分离

一动静分离概述

1.1 动静分离介绍

为了提高网站的响应速度，减轻程序服务器（Tomcat，Jboss等）的负载，对于静态资源，如图片、js、css等文件，可以在反向代理服务器中进行缓存，这样浏览器在请求一个静态资源时，代理服务器就可以直接处理，而不用将请求转发给后端服务器。对于用户请求的动态文件，如servlet、jsp，则转发给Tomcat，Jboss服务器处理，这就是动静分离。即动态文件与静态文件的分离。

1.2 动静分离原理

动静分离可通过location对请求url进行匹配，将网站静态资源（HTML，JavaScript，CSS，img等文件）与后台应用分开部署，提高用户访问静态代码的速度，降低对后台应用访问。通常将静态资源放到nginx中，动态资源转发到tomcat服务器中。

二动静分离实现--根据文件后缀

2.1 环境准备

主机	IP	角色	备注
nginx01	172.24.10.21	Nginx Proxy主机	接受请求，并代理至后端css存储点
nginx02	172.24.10.22	Nginx 静态服务器	处理静态请求
nginx03	172.24.10.23	Nginx 动态服务器	处理动态请求

本实验动静分离主要是通过nginx+tomcat来实现，其中nginx01进行前端代理，同时本地处理css静态文件，nginx02处理图片、html、JS等静态文件，tomcat处理jsp、servlet等动态请求。

2.2 创建静态站点

  1 [root@nginx02 ~]# mkdir /usr/share/nginx/staticrs/

  2 [root@nginx02 ~]# echo '<h1>Static_Web</h1>' > /usr/share/nginx/staticrs/index.html

  3 [root@nginx02 ~]# ll /usr/share/nginx/staticrs/		#上传示例图片静态资源

  4 total 16K

  5 -rw-r--r-- 1 root root  20 Jun 20 14:32 index.html

  6 -rw-r--r-- 1 root root 11K Jun 20 14:35 nginx.jpg

  7 [root@nginx02 ~]# mv /etc/nginx/conf.d/default.conf /etc/nginx/conf.d/default.conf.bak

  1 [root@nginx02 ~]# vi /etc/nginx/conf.d/staticrs.conf

  2 server {

  3     listen  80;

  4     server_name  staticrs.linuxds.com;

  5     access_log  /var/log/nginx/staticrs.access.log  main;

  6     error_log   /var/log/nginx/staticrs.error.log  warn;

  7     location / {

  8         root   /usr/share/nginx/staticrs;

  9         index  index.html;

 10     }

 11 }

  1 [root@nginx02 ~]# nginx -t -c /etc/nginx/nginx.conf	#检查配置文件

  2 [root@nginx02 ~]# nginx -s reload			#重载配置文件

手动访问后端静态站点及资源：http://staticrs.linuxds.com/及http://staticrs.linuxds.com/nginx.jpg。

2.3 创建动态站点

  1 [root@nginx03 ~]# yum install -y tomcat

  2 [root@nginx03 ~]# mkdir -p /usr/share/tomcat/webapps/ROOT

  1 [root@nginx03 ~]# vi /usr/share/tomcat/webapps/ROOT/javatest.jsp	#构建动态测试页面

  2 <%@ page language="java" import="java.util.*" pageEncoding="utf-8"%>

  3 <HTML>

  4   <HEAD>

  5     <TITLE>JSP Test Page</TITLE>

  6   </HEAD>

  7

  8   <BODY>

  9     <%

 10       Random rand = new Random();

 11       out.println("<h1>随机数:<h1>");

 12       out.println(rand.nextInt(99)+100);

 13     %>

 14   </BODY>

 15 </HTML>

  1 [root@nginx03 ~]# systemctl start tomcat.service	#启动tomcat

手动访问后端动态站点及资源：http://dynamic.linuxds.com:8080/javatest.jsp

2.4 配置前端动静分离

  1 [root@nginx01 ~]# mkdir -p /usr/share/nginx/dss

  2 [root@nginx01 ~]# ll /usr/share/nginx/dss/

  3 total 4.0K

  4 -rw-r--r-- 1 root root 1.9K Jun 20 18:10 test.css	#模拟css

  1 [root@nginx01 ~]# vi /etc/nginx/conf.d/dss.conf		#配置Dynamic-Static Separation

  2 upstream static_server {

  3     server 172.24.10.22;

  4 }

  5 upstream tomcat_server {

  6     server 172.24.10.23:8080;

  7 }

  8

  9 server {

 10     listen       80;

 11     server_name  dss.linuxds.com;

 12     access_log  /var/log/nginx/dss.access.log  main;

 13     error_log   /var/log/nginx/dss.error.log  warn;

 14     proxy_set_header    X-Real-IP       $remote_addr;

 15     proxy_set_header    Host            $host;

 16     proxy_set_header    X-Forwarded-For         $proxy_add_x_forwarded_for;

 17     proxy_set_header    X-Forwarded-Proto       $scheme;

 18 #    location / {

 19 #        root html;

 20 #        index index.html;

 21 #    }

 22     location / {

 23         proxy_pass http://static_server;

 24     }

 25     location ~  .*\.(css)$  {

 26         root   /usr/share/nginx/dss;

 27     }

 28     location ~ .*\.(htm|html|gif|jpg|jpeg|png|gif|bmp|swf|ioc|rar|zip|txt|flv|mid|doc|ppt|pdf|xls|mp3|wma) {

 29         proxy_pass http://static_server;

 30         expires 5d;

 31     }

 32     location ~ .*\.jsp$ {

 33         proxy_pass http://tomcat_server;

 34         expires 1h;

 35     }

 36     error_page   500 502 503 504  /50x.html;

 37     location = /50x.html {

 38         root   html;

 39     }

 40 }

  1 [root@nginx01 ~]# nginx -t -c /etc/nginx/nginx.conf	#检查配置文件

  2 [root@nginx01 ~]# nginx -s reload			#重载配置文件

2.5 访问测试

浏览器分别访问：http://dss.linuxds.com/，http://dss.linuxds.com/javatest.jsp，http://staticrs.linuxds.com/nginx.jpg，http://dss.linuxds.com/test.css。

三动静分离实现--根据文件后缀

3.1 环境准备

参考2.1.

3.2 创建静态站点

  1 [root@nginx02 ~]# vi /etc/nginx/conf.d/staticrs.conf

  2 server {

  3     listen  80;

  4     server_name  staticrs.linuxds.com;

  5     access_log  /var/log/nginx/staticrs.access.log  main;

  6     error_log   /var/log/nginx/staticrs.error.log  warn;

  7     location /static {

  8         alias   /usr/share/nginx/staticrs;

  9         index  index.html;

 10     }

 11 }

手动访问后端静态站点及资源：http://staticrs.linuxds.com/static/及http://staticrs.linuxds.com/static/nginx.jpg。

3.3 创建动态站点

  1 [root@nginx03 ~]# yum install -y tomcat

  2 [root@nginx03 ~]# mkdir -p /usr/share/tomcat/webapps/ROOT/dynamic

  1 [root@nginx03 ~]# vi /usr/share/tomcat/webapps/ROOT/dynamic/javatest.jsp

  2 <%@ page language="java" import="java.util.*" pageEncoding="utf-8"%>

  3 <HTML>

  4   <HEAD>

  5     <TITLE>JSP Test Page</TITLE>

  6   </HEAD>

  7

  8   <BODY>

  9     <%

 10       Random rand = new Random();

 11       out.println("<h1>随机数:<h1>");

 12       out.println(rand.nextInt(99)+100);

 13     %>

 14   </BODY>

 15 </HTML>

手动访问后端动态站点及资源：http://dynamic.linuxds.com:8080/dynamic/javatest.jsp

3.4 配置前端动静分离

  1 [root@nginx01 ~]# mkdir -p /usr/share/nginx/dss

  2 [root@nginx01 ~]# ll /usr/share/nginx/dss/

  3 total 4.0K

  1 [root@nginx01 ~]# vi /etc/nginx/conf.d/dss.conf		#配置Dynamic-Static Separation

  2 upstream static_server {

  3     server 172.24.10.22;

  4 }

  5 upstream tomcat_server {

  6     server 172.24.10.23:8080;

  7 }

  8

  9 server {

 10     listen       80;

 11     server_name  dss.linuxds.com;

 12     access_log  /var/log/nginx/dss.access.log  main;

 13     error_log   /var/log/nginx/dss.error.log  warn;

 14     proxy_set_header    X-Real-IP       $remote_addr;

 15     proxy_set_header    Host            $host;

 16     proxy_set_header    X-Forwarded-For         $proxy_add_x_forwarded_for;

 17     proxy_set_header    X-Forwarded-Proto       $scheme;

 18 #    location / {

 19 #        root html;

 20 #        index index.html;

 21 #    }

 22     location / {

 23         proxy_pass http://static_server;

 24     }

 25     location ~  .*\.(css)$  {

 26         root   /usr/share/nginx/dss;

 27     }

 28     location /static/ {

 29         proxy_pass http://static_server;

 30         expires 5d;

 31     }

 32     location /dynamic/ {

 33         proxy_pass http://tomcat_server;

 34         expires 1h;

 35     }

 36     error_page   500 502 503 504  /50x.html;

 37     location = /50x.html {

 38         root   html;

 39     }

 40 }

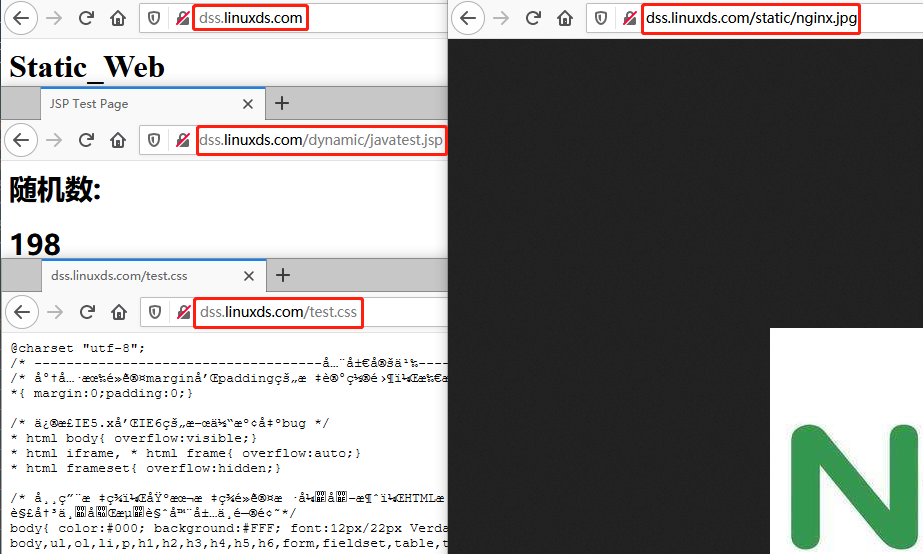

3.5 访问测试

浏览器分别访问：http://dss.linuxds.com/，http://dss.linuxds.com/dynamic/javatest.jsp，http://staticrs.linuxds.com/static/nginx.jpg，http://dss.linuxds.com/test.css。

参考：https://klionsec.github.io/2017/12/21/nginx-static-dynamic/。
