201771010118 马昕璐《面向对象程序设计java》第十二周学习总结

第一部分：理论知识学习部分

用户界面：用户与计算机系统(各种程序)交互的接口

图形用户界面：以图形方式呈现的用户界面

AET:Java 的抽象窗口工具箱包含在java.awt包中，它提供了许多用来设计GUI的组件类和容器类。

Swing：用户界面库是非基于对等体的GUI工具箱，具有更丰富并且更方便的用户界面元素集合。

Swing组件层次关系：

大部分AWT组件都有其Swing的等价组件。

组件：构成图形用户界面的元素，拿来即用。通常把由Component类的子类或间接子类创建的对象称为一个组件。

容器：容器是Java中能容纳和排列组件的组件。常用的容器是框架（Frame,JFrame)

添加组件：Container类提供了一个方法add(),用来在容器类组件对象中添加其他组件。

框架创建：

            创建空框架：用框架（Frame）创建初始界面     JFrame frame = new JFrame();

            框架定位与框架属性：常用Component类的setLocation和setBounds方法

           Title：框架标题                         IconImage：框架

           确定框架大小：通过调用Toolkit类的方法来得到屏幕尺寸信息

创建框架时的常用类及API：

– boolean isVisible() 检查组件是否可见

– void setVisible(boolean b) 设置组件可见

– void setSize(int width,int height) 把组件缩放到指定宽度和高度
– void setBounds(int x,int y,int width,int height) 移动并缩放组件
– Dimension getSize() 得到组件的大小
– void setSize(Dimension d) 把组件缩放到指定的大小

void setResizable(boolean b) 缩放框架
– void setTitle(String s) 设置框架标题
– void setIconImage(Image image) 将Image用作框架图标

static Toolkit getDefaultToolkit() 返回默认工具箱
– Dimension getScreenSize()得到用户屏幕大小
2D对象：Java SE了包含一个Java 2D库，该库提供了一个非常强大的图形操作集

Java 2D图形类使用浮点数坐标系，这样可为坐标指定单位

2D库为每个图形类提供两个版本的静态内部类

二：实验部分

1、实验目的与要求

(1) 掌握Java GUI中框架创建及属性设置中常用类的API；

(2) 掌握Java GUI中2D图形绘制常用类的API；

(3) 了解Java GUI中2D图形中字体与颜色的设置方法；

(4) 了解Java GUI中2D图像的载入方法。

2、实验内容和步骤

实验1： 导入第10章示例程序，测试程序并进行代码注释。

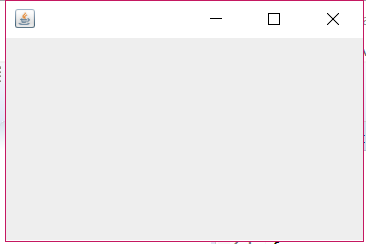

测试程序1：

l 运行下列程序，观察程序运行结果。

import javax.swing.*;

public class SimpleFrameTest

{

public static void main(String[] args)

{

JFrame  frame = new JFrame();

frame.setBounds(0, 0,300, 200);

frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

frame.setVisible(true);

}

}

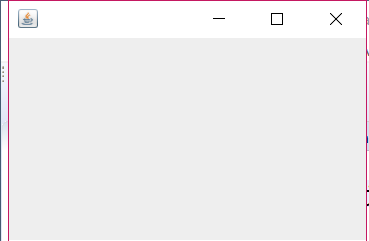

l 在elipse IDE中调试运行教材407页程序10-1，结合程序运行结果理解程序；与上面程序对比，思考异同；

l 掌握空框架创建方法；

l 了解主线程与事件分派线程概念；

l 掌握GUI顶层窗口创建技术。

package simpleFrame;

import java.awt.*;
import javax.swing.*;

/**
 * @version 1.33 2015-05-12
 * @author Cay Horstmann
 */
public class SimpleFrameTest
{
   public static void main(String[] args)
   {
      EventQueue.invokeLater(() ->
         {
            SimpleFrame frame = new SimpleFrame();
            frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
            frame.setVisible(true);
         });
   }
}

class SimpleFrame extends JFrame
{
   private static final int DEFAULT_WIDTH = 300;
   private static final int DEFAULT_HEIGHT = 200;

   public SimpleFrame()
   {
      setSize(DEFAULT_WIDTH, DEFAULT_HEIGHT);
   }
}

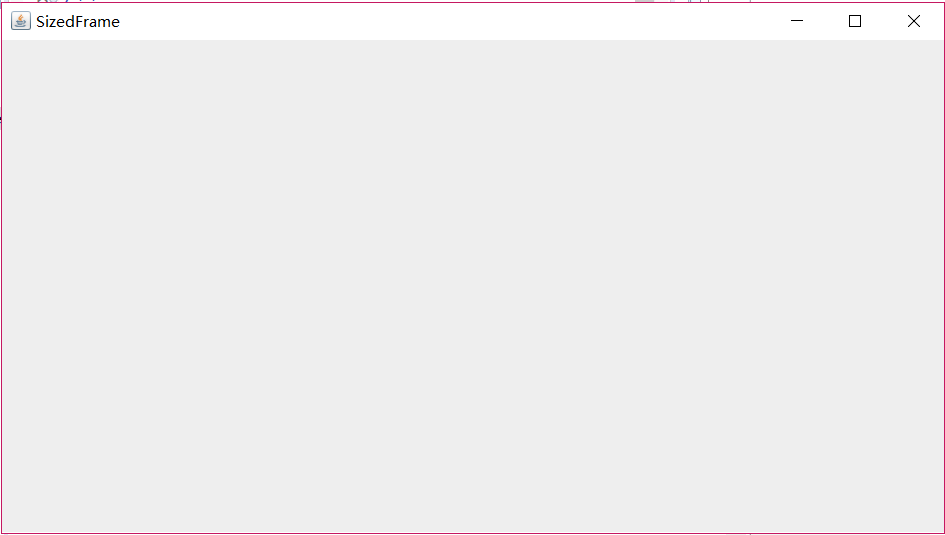

测试程序2：

l 在elipse IDE中调试运行教材412页程序10-2，结合程序运行结果理解程序；

l 掌握确定框架常用属性的设置方法。

package sizedFrame;

import java.awt.*;
import javax.swing.*;

/**
 * @version 1.34 2015-06-16
 * @author Cay Horstmann
 */
public class SizedFrameTest
{
   public static void main(String[] args)
   {
      EventQueue.invokeLater(() ->
         {
            JFrame frame = new SizedFrame();
            frame.setTitle("SizedFrame");
            frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
            frame.setVisible(true);
         });
   }
}

class SizedFrame extends JFrame
{
   public SizedFrame()
   {
      // get screen dimensions

      Toolkit kit = Toolkit.getDefaultToolkit();
      Dimension screenSize = kit.getScreenSize();
      int screenHeight = screenSize.height;
      int screenWidth = screenSize.width;

      // set frame width, height and let platform pick screen location

      setSize(screenWidth / 2, screenHeight / 2);
      setLocationByPlatform(true);

      // set frame icon

      Image img = new ImageIcon("icon.gif").getImage();
      setIconImage(img);
   }
}

测试程序3：

l 在elipse IDE中调试运行教材418页程序10-3，结合运行结果理解程序；

l 掌握在框架中添加组件；

掌握自定义组件的用法。

package notHelloWorld;

import javax.swing.*;
import java.awt.*;

/**
 * @version 1.33 2015-05-12
 * @author Cay Horstmann
 */
public class NotHelloWorld
{
   public static void main(String[] args)
   {
      EventQueue.invokeLater(() ->
         {
            JFrame frame = new NotHelloWorldFrame();
            frame.setTitle("NotHelloWorld");
            frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
            frame.setVisible(true);
         });
   }
}

/**
 * A frame that contains a message panel
 */
class NotHelloWorldFrame extends JFrame
{
   public NotHelloWorldFrame()
   {
      add(new NotHelloWorldComponent());
      pack();
   }
}

/**
 * A component that displays a message.
 */
class NotHelloWorldComponent extends JComponent
{
   public static final int MESSAGE_X = 75;
   public static final int MESSAGE_Y = 100;

   private static final int DEFAULT_WIDTH = 300;
   private static final int DEFAULT_HEIGHT = 200;

   public void paintComponent(Graphics g)
   {
      g.drawString("Not a Hello, World program", MESSAGE_X, MESSAGE_Y);
   }

   public Dimension getPreferredSize() { return new Dimension(DEFAULT_WIDTH, DEFAULT_HEIGHT); }
}

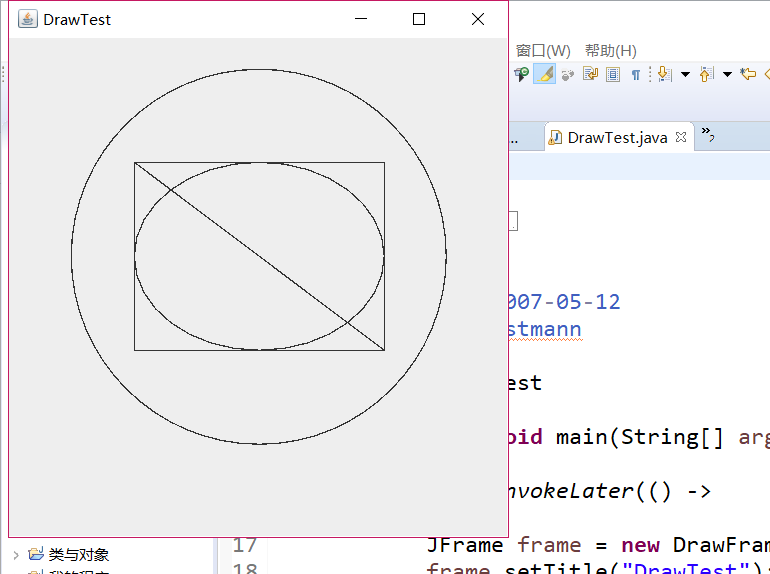

测试程序4：

l 在elipse IDE中调试运行教材424 -425页程序10-4，结合程序运行结果理解程序；

l 掌握2D图形的绘制方法。

package draw;

import java.awt.*;
import java.awt.geom.*;
import javax.swing.*;

/**
 * @version 1.33 2007-05-12
 * @author Cay Horstmann
 */
public class DrawTest
{
   public static void main(String[] args)
   {
      EventQueue.invokeLater(() ->
         {
            JFrame frame = new DrawFrame();
            frame.setTitle("DrawTest");
            frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
            frame.setVisible(true);
         });
   }
}

/**
 * A frame that contains a panel with drawings
 */
class DrawFrame extends JFrame
{
   public DrawFrame()
   {
      add(new DrawComponent());
      pack();
   }
}

/**
 * A component that displays rectangles and ellipses.
 */
class DrawComponent extends JComponent
{
   private static final int DEFAULT_WIDTH = 400;
   private static final int DEFAULT_HEIGHT = 400;

   public void paintComponent(Graphics g)
   {
      Graphics2D g2 = (Graphics2D) g;

      // draw a rectangle

      double leftX = 100;
      double topY = 100;
      double width = 200;
      double height = 150;

      Rectangle2D rect = new Rectangle2D.Double(leftX, topY, width, height);
      g2.draw(rect);

      // draw the enclosed ellipse

      Ellipse2D ellipse = new Ellipse2D.Double();
      ellipse.setFrame(rect);
      g2.draw(ellipse);

      // draw a diagonal line

      g2.draw(new Line2D.Double(leftX, topY, leftX + width, topY + height));

      // draw a circle with the same center

      double centerX = rect.getCenterX();
      double centerY = rect.getCenterY();
      double radius = 150;

      Ellipse2D circle = new Ellipse2D.Double();
      circle.setFrameFromCenter(centerX, centerY, centerX + radius, centerY + radius);
      g2.draw(circle);
   }

   public Dimension getPreferredSize() { return new Dimension(DEFAULT_WIDTH, DEFAULT_HEIGHT); }
}

测试程序5：

l 在elipse IDE中调试运行教材432页-433程序10-5，结合程序运行结果理解程序；

l 了解2D图形中字体的设置的方法；

package font;

import java.awt.*;
import java.awt.font.*;
import java.awt.geom.*;
import javax.swing.*;

/**
 * @version 1.34 2015-05-12
 * @author Cay Horstmann
 */
public class FontTest
{
   public static void main(String[] args)
   {
      EventQueue.invokeLater(() ->
         {
            JFrame frame = new FontFrame();
            frame.setTitle("FontTest");
            frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
            frame.setVisible(true);
         });
   }
}

/**
 * A frame with a text message component
 */
class FontFrame extends JFrame
{
   public FontFrame()
   {
      add(new FontComponent());
      pack();
   }
}

/**
 * A component that shows a centered message in a box.
 */
class FontComponent extends JComponent
{
   private static final int DEFAULT_WIDTH = 300;
   private static final int DEFAULT_HEIGHT = 200;

   public void paintComponent(Graphics g)
   {
      Graphics2D g2 = (Graphics2D) g;

      String message = "Hello, World!";

      Font f = new Font("Serif", Font.BOLD, 36);
      g2.setFont(f);

      // measure the size of the message

      FontRenderContext context = g2.getFontRenderContext();
      Rectangle2D bounds = f.getStringBounds(message, context);

      // set (x,y) = top left corner of text

      double x = (getWidth() - bounds.getWidth()) / 2;
      double y = (getHeight() - bounds.getHeight()) / 2;

      // add ascent to y to reach the baseline

      double ascent = -bounds.getY();
      double baseY = y + ascent;

      // draw the message

      g2.drawString(message, (int) x, (int) baseY);

      g2.setPaint(Color.LIGHT_GRAY);

      // draw the baseline

      g2.draw(new Line2D.Double(x, baseY, x + bounds.getWidth(), baseY));

      // draw the enclosing rectangle

      Rectangle2D rect = new Rectangle2D.Double(x, y, bounds.getWidth(), bounds.getHeight());
      g2.draw(rect);
   }

   public Dimension getPreferredSize() { return new Dimension(DEFAULT_WIDTH, DEFAULT_HEIGHT); }
}

测试程序6：

l 在elipse IDE中调试运行教材436页-437程序10-6，结合程序运行结果理解程序；

l 了解2D图形图像的显示方法。

package image;

import java.awt.*;
import javax.swing.*;

/**
 * @version 1.34 2015-05-12
 * @author Cay Horstmann
 */
public class ImageTest
{
   public static void main(String[] args)
   {
      EventQueue.invokeLater(() ->
         {
            JFrame frame = new ImageFrame();
            frame.setTitle("ImageTest");
            frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
            frame.setVisible(true);
         });
   }
}

/**
 * A frame with an image component
 */
class ImageFrame extends JFrame
{
   public ImageFrame()
   {
      add(new ImageComponent());
      pack();
   }
}

/**
 * A component that displays a tiled image
 */
class ImageComponent extends JComponent
{
   private static final int DEFAULT_WIDTH = 300;
   private static final int DEFAULT_HEIGHT = 200;

   private Image image;

   public ImageComponent()
   {
      image = new ImageIcon("blue-ball.gif").getImage();
   }

   public void paintComponent(Graphics g)
   {
      if (image == null) return;

      int imageWidth = image.getWidth(null);
      int imageHeight = image.getHeight(null);

      // draw the image in the upper-left corner

      g.drawImage(image, 0, 0, null);
      // tile the image across the component

      for (int i = 0; i * imageWidth <= getWidth(); i++)
         for (int j = 0; j * imageHeight <= getHeight(); j++)
            if (i + j > 0)
               g.copyArea(0, 0, imageWidth, imageHeight, i * imageWidth, j * imageHeight);
   }

   public Dimension getPreferredSize() { return new Dimension(DEFAULT_WIDTH, DEFAULT_HEIGHT); }
}

实验2：课后完成PTA平台题目集：2018秋季西北师范大学面向对象程序设计（Java）练习题集（ch6-ch9)

总结：通过这周JAVA课程学习了图形程序设计，学到了在图形用户界面中的组件和容器的相关内容，在框架和绘画方面有了一定的了解。
