TCP/IP协议的学习笔记

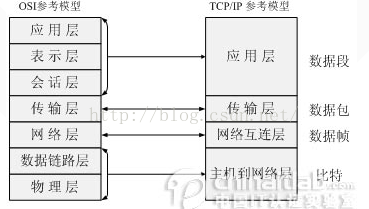

1.OSI和TCP/IP的协议体系结构

　　OSI是开放系统互连参考模型，它的七层体系结构概念清楚，理论也比较完整，但它既复杂又不实用。而TCP/IP是一个四层的体系结构，它包含应用层、传输层、网际层和网络接口层。TCP/IP体系结构虽然简单，但它却得到了广泛的应用。OSI失败的原因归纳为：

（1）OSI的专家缺乏实际经验，他们在完成OSI标准时没有商业驱动力；

（2）OSI的协议实现过分复杂，而且运行效率很低；

（3）OSI标准的制定周期太长，因而使得按OSI标准生产的设备无法及时进入市场；

（4）OSI的层次划分不太合理，有些功能多个层次中重复使用

2.TCP：传输控制协议，一个位于传输层的协议

　　传输层的协议主要是UDP和TCP，UDP协议比较简单，所以没有过多的区了解，仅知道UDP是面向无连接的，不可靠传输，传输数据小，但是速度快。TCP协议是面向连接的，可靠稳定。TCP在传送数据之前，会有三次握手建立连接；传递数据时，有确认、窗口、重传、拥塞控制机制；在传输数据后，还会断开连接，来释放系统资源。但是正是因为这样也存在很多缺点，效率低，占用系统资源高，也容易被人攻击。UDP、TCP的主要区别，参考 https://www.cnblogs.com/xiaomayizoe/p/5258754.html

（1）TCP报文结构分析

（2）TCP三次握手建立连接

（1）第一次握手：建立连接时，客户端A发送SYN包（SYN=j）到服务器B，并进入SYN_SEND状态，等待服务器B确认。

（2）第二次握手：服务器B收到SYN包，必须确认客户A的SYN（ACK=j+1），同时自己也发送一个SYN包（SYN=k），即SYN+ACK包，此时服务器B进入SYN_RECV状态。

（3）第三次握手：客户端A收到服务器B的SYN＋ACK包，向服务器B发送确认包ACK（ACK=k+1），此包发送完毕，客户端A和服务器B进入ESTABLISHED状态，完成三次握手。

完成三次握手，客户端与服务器开始传送数据。

（3）TCP四次挥手断开连接

（1）客户端A发送一个FIN，用来关闭客户A到服务器B的数据传送。

（2）服务器B收到这个FIN，它发回一个ACK，确认序号为收到的序号加1。和SYN一样，一个FIN将占用一个序号。

（3）服务器B关闭与客户端A的连接，发送一个FIN给客户端A。

（4）客户端A发回ACK报文确认，并将确认序号设置为收到序号加1。

（4）linux查看TCP的状态命令:

netstat -n | awk '/^tcp/ {++S[$NF]} END {for(a in S) print a, S[a]}'

（5）TCP协议的三种状态

SYN_RECV

服务端收到建立连接的SYN没有收到ACK包的时候处在SYN_RECV状态

CLOSE_WAIT

发起TCP连接关闭的一方称为client，被动关闭的一方称为server。被动关闭的server收到FIN后，但未发出ACK的TCP状态是CLOSE_WAIT。出现这种状况一般都是由于server端代码的问题，如果你的服务器上出现大量CLOSE_WAIT，应该要考虑检查代码。

TIME_WAIT

根据TCP协议定义的3次握手断开连接规定,发起socket主动关闭的一方 socket将进入TIME_WAIT状态。TIME_WAIT状态将持续2个MSL(Max Segment Lifetime),在Windows下默认为4分钟，即240秒。TIME_WAIT状态下的socket不能被回收使用. 具体现象是对于一个处理大量短连接的服务器,如果是由服务器主动关闭客户端的连接，将导致服务器端存在大量的处于TIME_WAIT状态的socket，甚至比处于Established状态下的socket多的多,严重影响服务器的处理能力，甚至耗尽可用的socket，停止服务。

描述过程：
Client调用close()函数，给Server发送FIN，请求关闭连接；Server收到FIN之后给Client返回确认ACK，同时关闭读通道（不清楚就去看一下shutdown和close的差别），也就是说现在不能再从这个连接上读取东西，现在read返回0。此时Server的TCP状态转化为CLOSE_WAIT状态。
Client收到对自己的FIN确认后，关闭写通道，不再向连接中写入任何数据。
接下来Server调用close()来关闭连接，给Client发送FIN，Client收到后给Server回复ACK确认，同时Client关闭读通道，进入TIME_WAIT状态。
Server接收到Client对自己的FIN的确认ACK，关闭写通道，TCP连接转化为CLOSED，也就是关闭连接。
Client在TIME_WAIT状态下要等待最大数据段生存期的两倍，然后才进入CLOSED状态，TCP协议关闭连接过程彻底结束。

以上就是TCP协议关闭连接的过程，现在说一下TIME_WAIT状态。
从上面可以看到，主动发起关闭连接的操作的一方将达到TIME_WAIT状态，而且这个状态要保持Maximum Segment Lifetime的两倍时间。为什么要这样做而不是直接进入CLOSED状态？

原因有二：
一、保证TCP协议的全双工连接能够可靠关闭
二、保证这次连接的重复数据段从网络中消失

先说第一点，如果Client直接CLOSED了，那么由于IP协议的不可靠性或者是其它网络原因，导致Server没有收到Client最后回复的ACK。那么Server就会在超时之后继续发送FIN，此时由于Client已经CLOSED了，就找不到与重发的FIN对应的连接，最后Server就会收到RST而不是ACK，Server就会以为是连接错误把问题报告给高层。这样的情况虽然不会造成数据丢失，但是却导致TCP协议不符合可靠连接的要求。所以，Client不是直接进入CLOSED，而是要保持TIME_WAIT，当再次收到FIN的时候，能够保证对方收到ACK，最后正确的关闭连接。

再说第二点，如果Client直接CLOSED，然后又再向Server发起一个新连接，我们不能保证这个新连接与刚关闭的连接的端口号是不同的。也就是说有可能新连接和老连接的端口号是相同的。一般来说不会发生什么问题，但是还是有特殊情况出现：假设新连接和已经关闭的老连接端口号是一样的，如果前一次连接的某些数据仍然滞留在网络中，这些延迟数据在建立新连接之后才到达Server，由于新连接和老连接的端口号是一样的，又因为TCP协议判断不同连接的依据是socket pair，于是，TCP协议就认为那个延迟的数据是属于新连接的，这样就和真正的新连接的数据包发生混淆了。所以TCP连接还要在TIME_WAIT状态等待2倍MSL，这样可以保证本次连接的所有数据都从网络中消失。

参考地址：https://blog.csdn.net/sunyongye/article/details/79007439
