MODBUS-TCP转Ethernet IP 网关连接空压机 配置案例



本案例是工业现场应用捷米特JM-EIP-TCP的Ethernet/IP转Modbus-TCP网关连接欧姆龙PLC与空压机的配置案例。使用设备：欧姆龙PLC，捷米特JM-EIP-TCP网关，

ETHERNET/IP 的电气连接

ETHERNET/IP 采用标准的 T568B 接法，支持直连和交叉接线方式，如上图所示。ETHERNET/IP 只需要连接以太网的 1、 2、 3、 6 这四根信号线可实现通讯。用户需注意以太网线的屏蔽层连接良好。

打开配置捷米特JM-EIP-TCP网关软件打开 GW Config 软件，选择“Modbus 配置”，点击确定后进入设置界面。

1, 双击软件右侧设备列表中的“Modbus Slave”，添加一个从站到此主站的 Modbus 总线中，添加后可以在软件的主窗口中看到 Modbus 总线中的所有站点，如下图：

2, 双击主窗口中的“Modbus Master”图标，设置 Modbus 总线的运行参数和网关做为Modbus 主站工作时的特性：

3, 从站状态监测：如果打开从站状态监测功能，网关会在全部通讯数据的最后增加4 个字节（32 个bits），用于标识相应32 个从站是否在线.

4,双击主窗口的某一个“Modbus Slave”，可以设置该从站的报文。

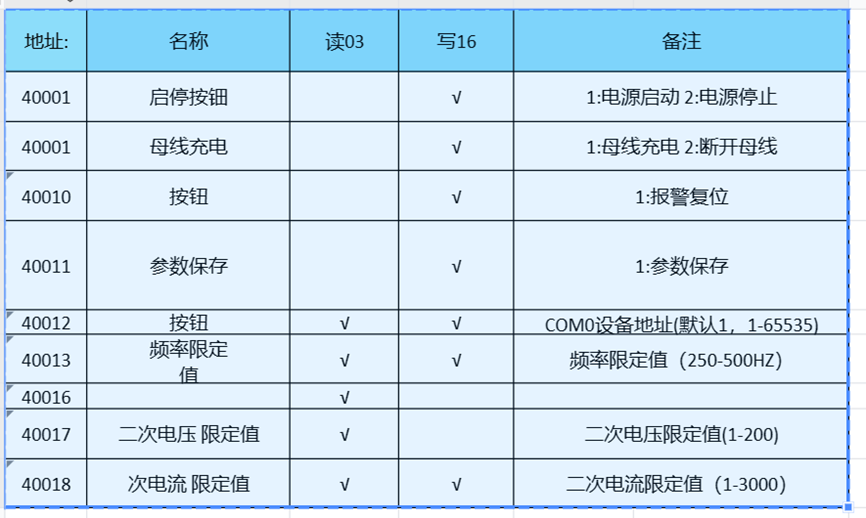

5, 如下图所示，给 1 号从站添加了 1 条写线圈、1 条读线圈、一条写寄存器、一条读寄存器。每一条报文，用户可以在表格内修改起始地址和数据长度。

6, 配置完成后，用户再次双击“Modbus Master”，点击“地址表”按钮，弹出 Modbus 从站数据列表。此列表展示出用户配置的全部报文，可以帮助用户进行数据的地址映射。

7, 用户配置完成 Modbus 报文后，可以将配置下载到捷米特JM-EIP-TCP网关中。下载配置

8, 如果用户需要修改网关 LAN 口的 IP 地址，可以点击菜单栏“设置——通讯设置——修改设备 IP”，进行下载网口设置，如下图。用户点击“工具——下载”，

9, 将 EDS 文件复制到欧姆龙软件的对应文件夹下

10, 首先添加网关的全局变量：

11, 按照实际需求添加输入和输出的数据，下图示例添加了14字节的输入数据和2字节的输出数据：

12, 按照网关参数设置，然后点击“添加”按钮。

13, 在连接页面下添加设备，如下图：

14, 添加完成后如下图所示，此时设置全部完成。注意：目标变量输入使用 101，输出使用 100。连接类型都设置为“Point to Point”。

15, 编译并下载欧姆龙 PLC 的程序。

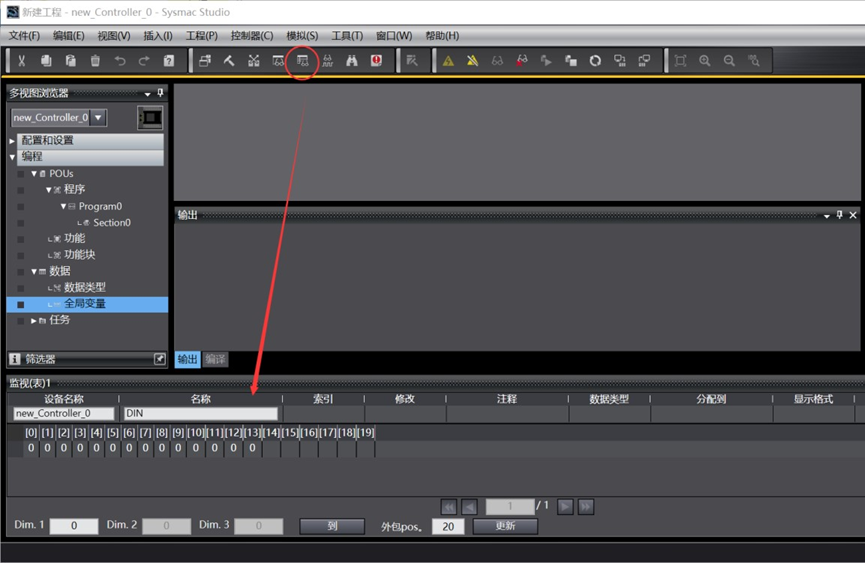

16, 用户可以通过监视表，监视捷米特JM-EIP-TCP网关发来的数据，如下图操作。已经通讯成功
