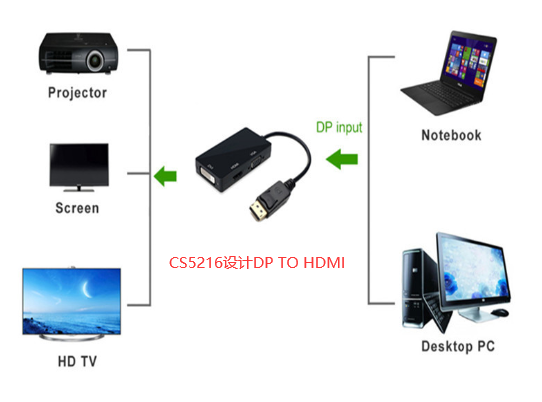

PS8402A是HDMI 电平移位器/中继器专为2型双模Display Port（DP++）电缆适配器应用而设计。它设计用于Display Port到DVI或Display Port到HDMI的2型适配器。它支持高达3.0Gbps的TMD数据速率和集成了一个抗抖动TMDS接收机和一个抗抖动TMDS发射机。台湾瑞奇达在2021年最新推出的一款CS5216是可以PIN TO PIN替代或者PIN TO PIN 替换PS8402A芯片方案。



Capstone CS5216是一款单端口HDMI/DVI电平转换器/中继器，具有重新定时功能。它支持交流和直流耦合TMDS信号高达3.0-Gbps的操作与可编程均衡和抖动清洗。它包括2路双模DP电缆适配器寄存器，可用于识别电缆适配器的功能。抖动清除PLL可以更好地满足更高数据速率的HDMI抖动合规性。设备的操作和配置可以通过引脚设置或I2C总线来实现。自动关机和静噪提供灵活的电源管理。CS5216具有内置LOD，设计外围电路简单且节省成本，整体方案BOM成本比PS8402A低，且单颗芯片比PS8402A价格要低很多。

CS5216的参数特性：

符合高达3.0Gbps的HDMI 1.4b规格



通过HDMI支持4K x 2K和3D视频格式



可进行水平移动的交流联轴器



可重复使用的直流耦合



用于补偿PCB和/或连接器损耗的可编程接收器均衡



抖动清洗锁相环，以实现最佳合规性



优越的对内和对间去偏



内置DDC有源缓冲边带信号



可编程TMDS输出预加重



自动断电管理



自动静噪故障安全和电源管理



I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器



内置AUX到I2C桥接器，支持仅AUX的GPU



低功耗



引脚控制模式或I2C控制模式的灵活性



HDMI数字输入



HDMI 1.4b兼容



内置高性能自适应均衡器



支持热插拔检测



HDMI数字输出



HDMI 1.4b兼容



每个通道的最大数据速率高达3-Gbps



支持高达3840 x2160@30Hz或者4096x2160@30Hz



MISC



5x5mm QFN40 RoHS兼容无铅封装



0°至70°C工作温度范围



ESD:HBM 8 kV



电力与技术



单个3.3V电源



内置1.2V LDO

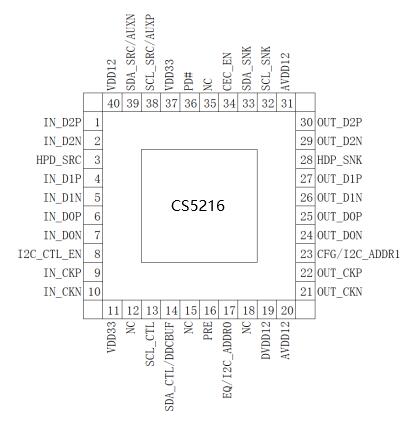

CS5216管脚配置：




CS5216 管脚封装尺寸和PS8402A是一样的，且CS5216内置LDO，设计结构更加简单。

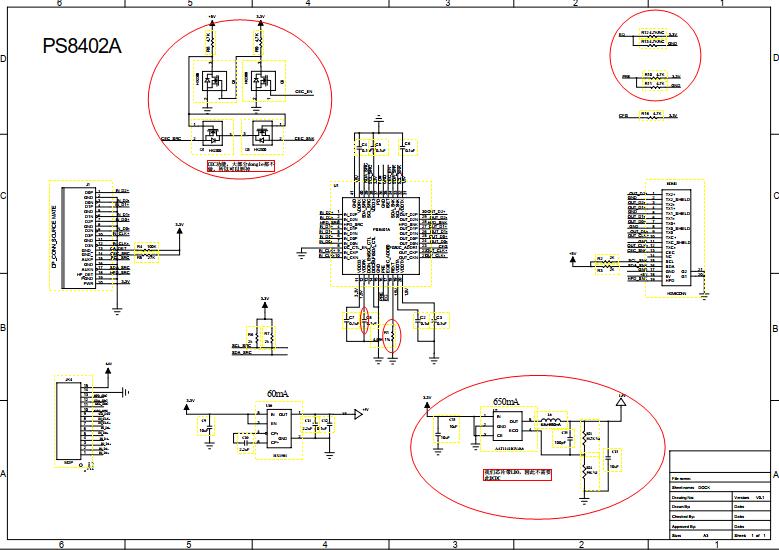

CS5216替代PS8402A电路更改方法如下图所示：
