纯Python绘制艺术感满满的山脊地图，创意满分

1 简介

下面的这幅图是英国摇滚乐队 Joy Division 在1979年发行的其第一张录音室专辑 Unknown Pleasures 的封面，由艺术家 Peter Saville 基于射电脉冲星信号的数据图创作而成，成为了一种流行文化的符号标志。

图1

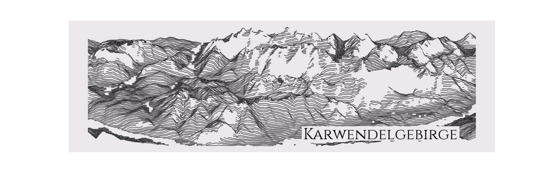

类似图1的风格，在地图制作中也存在着一种 山脊地图 ，基于记录地表海拔信息的 高程数据 ，我们可以利用水平方向上的基于实际位置海拔高度的曲线，来对某块区域的地形进行更具艺术性的表达。

图2

而今天的文章，我们就来一起基于 Python ，配合颜色与字体的选择搭配，使用简短的代码，就可以创作出艺术海报级别的 山脊地图 。

2 基于ridge_map的山脊地图绘制

我们主要使用 matplotlib 与 ridge_map 来完成一幅山脊图的创作，使用 pip install ridge_map 完成对 ridge_map 的安装之后，我们先一个非常简单的例子开始：

from ridge_map import RidgeMap import matplotlib.font_manager as fm import matplotlib.pyplot as plt # 从本地的字体文件中注册字体 font_prop = fm.FontProperties(fname="fonts/UncialAntiqua-Regular.ttf") # 基于传入的区域左下角、右上角经纬度 # 来获取原始高程数据并绘制成山脊地图 # 如果你有“特殊的上网技巧”，这一步等待时间会很短 ( RidgeMap(bbox=(-156.250305,18.890695,-154.714966,20.275080), font=font_prop) .plot_map(label="Hawai'i") ) plt.savefig('图3.png')

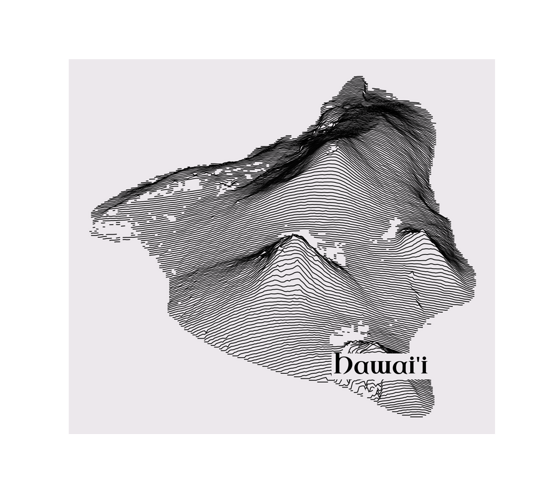

图3

这就是 ridge_map 绘制山脊地图的基本模式，利用 matplotlib.font_manager 注册要使用的字体，再将绘图区域bbox信息与字体属性传入 RidgeMap() 之后调用 plot_map() 方法即可进行绘制。

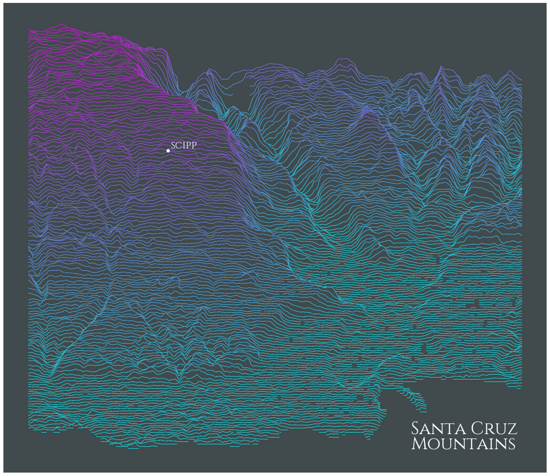

但如果你想要制作出像下面这种更多定制内容的山脊地图，就需要了解多一些知识：

图4

下面我们分部分来展开介绍：

2.1 数据准备

我们统一使用 RidgeMap 接受 bbox 参数确定区域范围，格式为 (左下角经度, 左下角纬度, 右上角经度, 右上角纬度) ，其基于的高程数据来自 NASA 的 SRTM 数据集，分辨率为1弧秒（约30米），适用于北纬60°到南纬60°之间的区域。

ridge_map 中数据准备的完整过程如下，其中 get_elevation_data 方法的 num_lines 参数用于控制返回数据对应的水平线数量，越大约细密，默认为80； viewpoint 参数用于确定指南针所指的方向，默认为 south ：

# 初始化 rm = RidgeMap(bbox=(-156.250305,18.890695,-154.714966,20.275080), font=font_prop) # 在线获取高程数据 values = rm.get_elevation_data(num_lines=200, viewpoint='north')

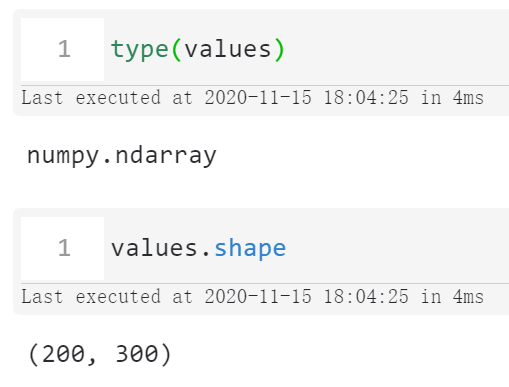

而获取到的 values 实际上是范围内各条水平线海拔变化情况的二维 numpy 数组：

图5

2.2 数据加工

在第一步获取到的数据的基础上，我们可以利用 RidgeMap 的 preprocess 方法来进行加工，从而实现一些诸如改变高度映射比例、低洼地区筛选的功能，其主要参数如下：

values：传入上一步获取到的二维数组数据

water_ntile：浮点数，范围应在0到100之间，作为数据删除的阈值，即高度低于总体 water_ntile% 分位数的数据会被视作水体，从而在图像中不显示

vertical_ratio：用于设置原始高度值在绘图中被扩大的倍数，越大越夸张

values = rm.preprocess(values=values, water_ntile=10, vertical_ratio=240) rm.plot_map(values, label="Hawai'i") plt.savefig('图6.png')

图6

2.3 绘制图像

做完上述数据加工之后，我们就可以调用 plot_map() 方法来进行山脊图的绘制，其主要参数如下：

values：传入之前处理好的values

label：用于设置图像上叠加的文字标签内容

label_x：0-1之间的浮点数，用于确立文字标签左下角相对于绘图区域的比例x坐标

label_y：类似 label_x ，调整y坐标

label_verticalalignment：调整文字标签在竖直方向上的对齐方式，默认为 'bottom'

label_size：控制文字标签字体大小，默认为40

line_color：设置线条的色彩，默认为 'black' ，当传入 matplotlib 中的 colormap 对象时即开启了色彩映射模式

kind：设置色彩映射策略， 'gradient' 表示与高度无关，在画幅竖直方向上进行色彩渐变， 'elevation' 则将色彩映射与高度相绑定

linewidth：设置线条粗细，默认为2

background_color：设置图像背景色

其他参数都非常简单易懂，这里来重点展示不同 kind 参数下结果的不同：

• kind='gradient'

rm.plot_map(values, label="Hawai'i", kind='gradient', line_color=plt.get_cmap('Reds'))

图7

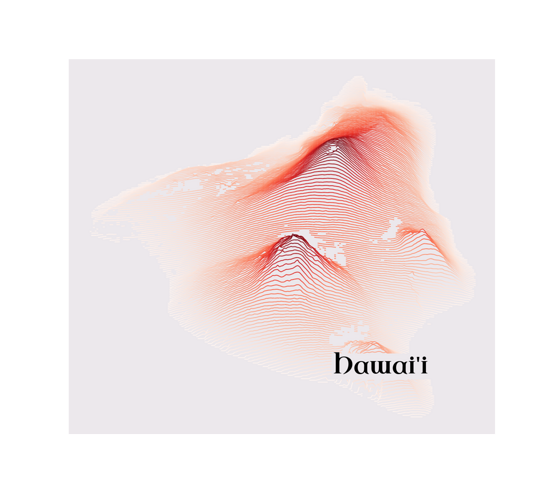

可以看到在 gradient 模式下，整幅图像上的线条色彩从上向下按照 colormap 进行渐变。

• kind='elevation'

rm.plot_map(values, label="Hawai'i", kind='elevation', line_color=plt.get_cmap('Reds')) plt.savefig('图8.png')

图8

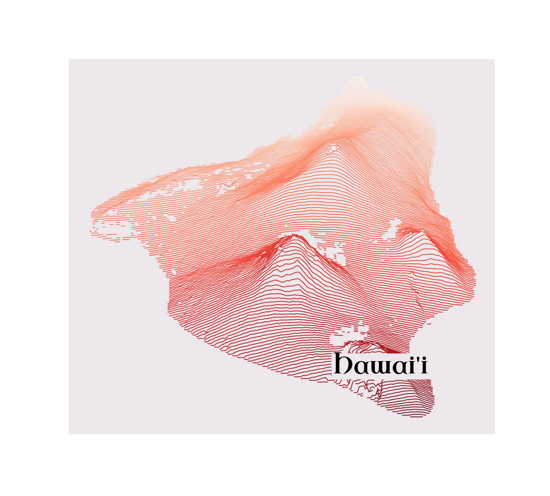

可以看到这时我们的线条色彩基于的是高度信息。

2.4 结合matplotlib

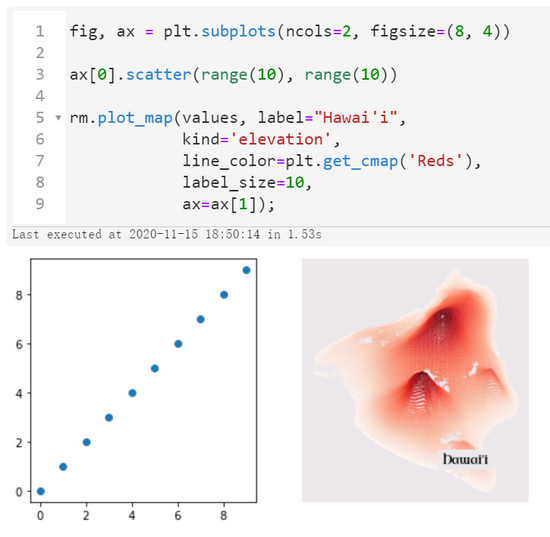

因为 ridge_map 基于的是 matplotlib ，所以我们可以类似 geopandas 绘图那样，在调用 plot_map 时向 ax 参数传入已经存在的 Axes 对象，从而结合不同类型的图像，就像下面这个简单的例子一样：

图9

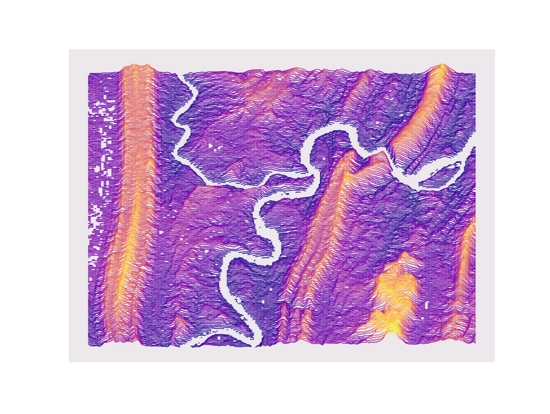

在get到 ridge_map 的有趣用法之后，我们就可以对合法范围内任意一个地方进行绘制，譬如下面我们绘制的重庆市中心城区的部分范围：

font_prop = fm.FontProperties(fname="fonts/LongCang-Regular.ttf") rm = RidgeMap(bbox=(106.360758,29.385385,106.74734,29.676339), font=font_prop) values = rm.get_elevation_data(num_lines=250, viewpoint='south') values = rm.preprocess(values=values, water_ntile=5, vertical_ratio=90) rm.plot_map(values, label="", kind='elevation', line_color=plt.get_cmap('plasma'), label_size=100) plt.savefig('图10.png')

图10
