Spring 体系结构

https://www.w3cschool.cn/wkspring/dcu91icn.html

体系结构

Spring 有可能成为所有企业应用程序的一站式服务点，然而，Spring 是模块化的，允许你挑选和选择适用于你的模块，不必要把剩余部分也引入。下面的部分对在 Spring 框架中所有可用的模块给出了详细的介绍。

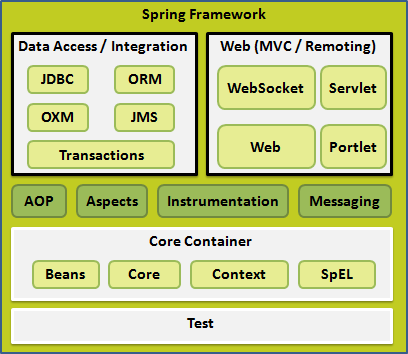

Spring 框架提供约 20 个模块，可以根据应用程序的要求来使用。

核心容器

核心容器由spring-core，spring-beans，spring-context，spring-context-support和spring-expression（SpEL，Spring表达式语言，Spring Expression Language）等模块组成，它们的细节如下：

• spring-core模块提供了框架的基本组成部分，包括 IoC 和依赖注入功能。

• spring-beans 模块提供 BeanFactory，工厂模式的微妙实现，它移除了编码式单例的需要，并且可以把配置和依赖从实际编码逻辑中解耦。

• context模块建立在由core和 beans 模块的基础上建立起来的，它以一种类似于JNDI注册的方式访问对象。Context模块继承自Bean模块，并且添加了国际化（比如，使用资源束）、事件传播、资源加载和透明地创建上下文（比如，通过Servelet容器）等功能。Context模块也支持Java EE的功能，比如EJB、JMX和远程调用等。ApplicationContext接口是Context模块的焦点。spring-context-support提供了对第三方库集成到Spring上下文的支持，比如缓存（EhCache, Guava, JCache）、邮件（JavaMail）、调度（CommonJ, Quartz）、模板引擎（FreeMarker, JasperReports, Velocity）等。

• spring-expression模块提供了强大的表达式语言，用于在运行时查询和操作对象图。它是JSP2.1规范中定义的统一表达式语言的扩展，支持set和get属性值、属性赋值、方法调用、访问数组集合及索引的内容、逻辑算术运算、命名变量、通过名字从Spring IoC容器检索对象，还支持列表的投影、选择以及聚合等。

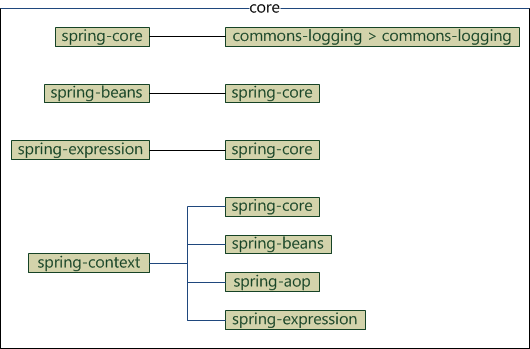

它们的完整依赖关系如下图所示：

数据访问/集成

数据访问/集成层包括 JDBC，ORM，OXM，JMS 和事务处理模块，它们的细节如下：

（注：JDBC=Java Data Base Connectivity，ORM=Object Relational Mapping，OXM=Object XML Mapping，JMS=Java Message Service）

• JDBC 模块提供了JDBC抽象层，它消除了冗长的JDBC编码和对数据库供应商特定错误代码的解析。

• ORM 模块提供了对流行的对象关系映射API的集成，包括JPA、JDO和Hibernate等。通过此模块可以让这些ORM框架和spring的其它功能整合，比如前面提及的事务管理。

• OXM 模块提供了对OXM实现的支持，比如JAXB、Castor、XML Beans、JiBX、XStream等。

• JMS 模块包含生产（produce）和消费（consume）消息的功能。从Spring 4.1开始，集成了spring-messaging模块。。

• 事务模块为实现特殊接口类及所有的 POJO 支持编程式和声明式事务管理。（注：编程式事务需要自己写beginTransaction()、commit()、rollback()等事务管理方法，声明式事务是通过注解或配置由spring自动处理，编程式事务粒度更细）

Web

Web 层由 Web，Web-MVC，Web-Socket 和 Web-Portlet 组成，它们的细节如下：

• Web 模块提供面向web的基本功能和面向web的应用上下文，比如多部分（multipart）文件上传功能、使用Servlet监听器初始化IoC容器等。它还包括HTTP客户端以及Spring远程调用中与web相关的部分。。

• Web-MVC 模块为web应用提供了模型视图控制（MVC）和REST Web服务的实现。Spring的MVC框架可以使领域模型代码和web表单完全地分离，且可以与Spring框架的其它所有功能进行集成。

• Web-Socket 模块为 WebSocket-based 提供了支持，而且在 web 应用程序中提供了客户端和服务器端之间通信的两种方式。

• Web-Portlet 模块提供了用于Portlet环境的MVC实现，并反映了spring-webmvc模块的功能。

其他

还有其他一些重要的模块，像 AOP，Aspects，Instrumentation，Web 和测试模块，它们的细节如下：

• AOP 模块提供了面向方面的编程实现，允许你定义方法拦截器和切入点对代码进行干净地解耦，从而使实现功能的代码彻底的解耦出来。使用源码级的元数据，可以用类似于.Net属性的方式合并行为信息到代码中。

• Aspects 模块提供了与 AspectJ 的集成，这是一个功能强大且成熟的面向切面编程（AOP）框架。

• Instrumentation 模块在一定的应用服务器中提供了类 instrumentation 的支持和类加载器的实现。

• Messaging 模块为 STOMP 提供了支持作为在应用程序中 WebSocket 子协议的使用。它也支持一个注解编程模型，它是为了选路和处理来自 WebSocket 客户端的 STOMP 信息。

• 测试模块支持对具有 JUnit 或 TestNG 框架的 Spring 组件的测试。

Spring Framework Architecture https://www.tutorialspoint.com/spring/spring_architecture.htm

Core Container

The Core Container consists of the Core, Beans, Context, and Expression Language modules the details of which are as follows −

• The Core module provides the fundamental parts of the framework, including the IoC and Dependency Injection features.

• The Bean module provides BeanFactory, which is a sophisticated implementation of the factory pattern.

• The Context module builds on the solid base provided by the Core and Beans modules and it is a medium to access any objects defined and configured. The ApplicationContext interface is the focal point of the Context module.

• The SpEL module provides a powerful expression language for querying and manipulating an object graph at runtime.

Data Access/Integration

The Data Access/Integration layer consists of the JDBC, ORM, OXM, JMS and Transaction modules whose detail is as follows −

• The JDBC module provides a JDBC-abstraction layer that removes the need for tedious JDBC related coding.

• The ORM module provides integration layers for popular object-relational mapping APIs, including JPA, JDO, Hibernate, and iBatis.

• The OXM module provides an abstraction layer that supports Object/XML mapping implementations for JAXB, Castor, XMLBeans, JiBX and XStream.

• The Java Messaging Service JMS module contains features for producing and consuming messages.

• The Transaction module supports programmatic and declarative transaction management for classes that implement special interfaces and for all your POJOs.

Web

The Web layer consists of the Web, Web-MVC, Web-Socket, and Web-Portlet modules the details of which are as follows −

• The Web module provides basic web-oriented integration features such as multipart file-upload functionality and the initialization of the IoC container using servlet listeners and a web-oriented application context.

• The Web-MVC module contains Spring's Model-View-Controller (MVC) implementation for web applications.

• The Web-Socket module provides support for WebSocket-based, two-way communication between the client and the server in web applications.

• The Web-Portlet module provides the MVC implementation to be used in a portlet environment and mirrors the functionality of Web-Servlet module.

Miscellaneous

There are few other important modules like AOP, Aspects, Instrumentation, Web and Test modules the details of which are as follows −

• The AOP module provides an aspect-oriented programming implementation allowing you to define method-interceptors and pointcuts to cleanly decouple code that implements functionality that should be separated.

• The Aspects module provides integration with AspectJ, which is again a powerful and mature AOP framework.

• The Instrumentation module provides class instrumentation support and class loader implementations to be used in certain application servers.

• The Messaging module provides support for STOMP as the WebSocket sub-protocol to use in applications. It also supports an annotation programming model for routing and processing STOMP messages from WebSocket clients.

• The Test module supports the testing of Spring components with JUnit or TestNG frameworks.
