3. 海思Hi3519A MPP从入门到精通（三 视频输入）

视频输入(VI)模块实现的功能:通过 MIPI Rx(含 MIPI 接口、LVDS 接口和 HISPI 接 口),SLVS-EC,BT.1120,BT.656,BT.601,DC 等接口接收视频数据。VI 将接收到的数据存入到指定的内存区域,在此过程中,VI 可以对接收到的原始视频图像数据进行处理,实现视频数据的采集。

1. 模块划分

• 输入设备(DEV)

• 输入 PIPE(图示为物理 PIPE,虚拟 PIPE 只包含 ISP_BE)

• 物理通道(PHY_CHN)

• 扩展通道(EXT_CHN)

2. 模块功能

2.1 视频输入设备

所有 VI 设备都是相互独立的,支持时序解析。

2.2 视频输入 PIPE

VI 的 PIPE 包含了 ISP 的相关处理功能,主要是对图像数据进行流水线处理,输出 YUV 图像格式给通道。

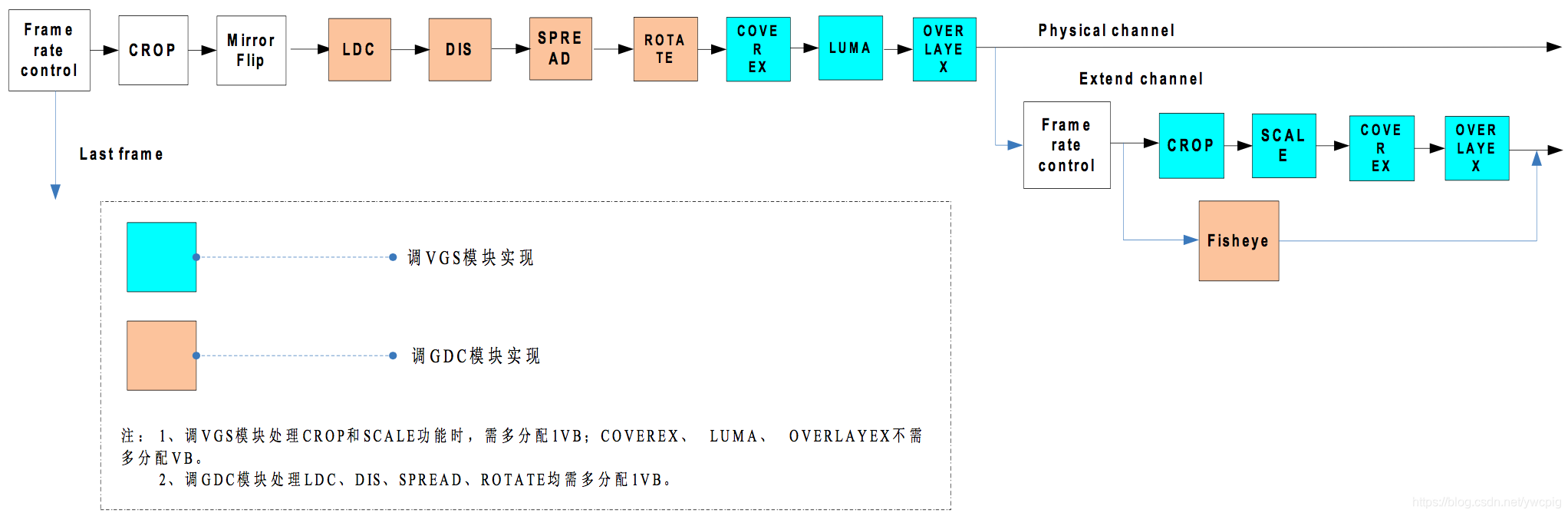

2.3 视频物理通道

• Hi3519AV100 VI 的一个 PIPE 包含 2 个物理通道,CH0 具有裁剪、压缩等功能,CH1 具有缩小的功能,支持 8 个扩展通道。

• Hi3519AV100 物理通道支持的典型分辨率如 3840x2160@60fps、 3840x2160@30fps、1080p@240fps、1080p@120fps、1080p@60fps、1080p@30fps 等。

2.4 视频扩展通道

扩展通道是物理通道的扩展,扩展通道具备缩放、裁剪、鱼眼矫正功能,它通过绑定 物理通道,将物理通道输出作为自己的输入,然后输出用户设置的目标图像。

2.5 MIPI 和 DEV 的绑定关系

• Hi3519AV100/Hi3519AV100/ Hi3516DV300/Hi3516CV500/Hi3559V200/Hi3556V200/Hi3516EV200 的 Dev 与 MIPI 绑定关系是固定的,不能动态修改绑定关系。

• DEV 和前端时序输入的接口有约束关系。例如 Hi3559AV100 前端需要接入 BT.1120,且选择了第 0 组 BT.1120 管脚,PIPE 应该和 DEV5 绑定,才能正常接收 数据。

2.6 DEV 和 PIPE 的绑定关系

• 每个 PIPE 都可以与任意 Dev 绑定,但不能动态修改绑定关系。
• 线性模式(非 WDR 模式)的一条通路应该是一个物理 PIPE 绑定一个 Dev,WDR 模式下需要多个物理 PIPE 绑定一个 Dev,例如 2 合 1WDR,我们需要 2 个物理 PIPE 绑定到一个 Dev。且在 WDR 模式下只有绑定到 Dev 的第 1 条物理 PIPE 的 通道有数据输出,其他绑定的物理 PIPE 的通道是没有图像数据输出。

3. API功能

视频输入(VI)实现启用视频输入设备、视频输入 PIPE 创建,视频输入通道配置、Dev 绑定 MIPI 设备,PIPE 绑定 Dev 等功能。
