网络排查工具MTR介绍

开源Linux

回复“读书”，挑选书籍资料~

常用的 ping，tracert，nslookup 一般用来判断主机的网络连通性，其实 Linux 下有一个更好用的网络连通性判断工具，它可以结合ping nslookup tracert 来判断网络的相关特性，这个命令就是 mtr。mtr 全称 my traceroute，是一个把 ping 和 traceroute 合并到一个程序的网络诊断工具。

traceroute默认使用UDP数据包探测，而mtr默认使用ICMP报文探测，ICMP在某些路由节点的优先级要比其他数据包低，所以测试得到的数据可能低于实际情况。

安装方法

1.Windows系统可以直接在https://cdn.ipip.net/17mon/besttrace.exe下载BestTrace工具并安装。也可以在https://github.com/oott123/WinMTR/releases GitHub上下载MTR专用工具，该工具为免安装，下载后可以直接使用。

2.Linux可以直接运行命令进行安装。

# Debian/Ubuntu 系统

apt install mtr

# RedHat/CentOS 系统

yum install mtr

3.Apple客户端可以在App store搜索Best NetTools下载安装

4.Android客户端：可以在Google Play上下载TracePing，但是由于国内Google Play无法访问，笔者自行下载下来，可以直接访问 https://dwz.cn/KCdNPH4c 下载TracePing。

使用

MTR使用非常简单，查看本机到 qq.com 的路由以及连接情况直接运行如下命令：

mtr qq.com

MTR qq.com 测试界面

具体输出的参数含义为：

第一列是IP地址
丢包率：

Loss
已发送的包数：

Snt
最后一个包的延时：

Last
平均延时：

Avg
最低延时：

Best
最差延时：

Wrst
方差（稳定性）：

StDev

参数说明

-r or --report

使用 mtr -r qq.com 来打印报告，如果不使用 -r or --report 参数 mtr 会不断动态运行。使用 report 选项， mtr 会向 qq.com 主机发送 10 个 ICMP 包，然后直接输出结果。通常情况下 mtr 需要几秒钟时间来输出报告。mtr 报告由一系列跳数组成，每一跳意味着数据包通过节点或者路由器来达到目的主机。

一般情况下 mtr 前几跳都是本地 ISP，后几跳属于服务商比如腾讯数据中心，中间跳数则是中间节点，如果发现前几跳异常，需要联系本地 ISP 服务提供商，相反如果后几跳出现问题，则需要联系服务提供商，中间几跳出现问题，则需要联系运营商进行处理

默认使用 -r 参数来生成报告，只会发送10个数据包，如果想要自定义数据包数量，可以使用 -c 参数

-s or --packetsize

使用 -s 来指定ping数据包的大小

mtr -s 100 qq.com

100 bytes 数据包会用来发送，测试，如果设置为负数，则每一次发送的数据包的大小都会是一个随机数。

-c

指定发送数量

mtr -c 100 qq.com

-n

不进行主机解释

使用 -n 选项来让 mtr 只输出 IP，而不对主机 host name 进行解释

mtr -n qq.com

MTR结果分析

当我们分析 MTR 报告时候，最好找出每一跳的任何问题。除了可以查看两个服务器之间的路径之外，MTR 在它的七列数据中提供了很多有价值的数据统计报告。Loss% 列展示了数据包在每一跳的丢失率。Snt 列记录的多少个数据包被送出。使用 –report 参数默认会送出10个数据包。如果使用 –report-cycles=[number-of-packets] 选项，MTR 就会按照 [number-of-packets] 指定的数量发出 ICMP 数据包。

Last, Avg, Best 和 Wrst 列都标识数据包往返的时间，使用的是毫秒（ ms ）单位表示。Last 表示最后一个数据包所用的时间， Avg 表示评价时间， Best 和 Wrst 表示最小和最大时间。在大多数情况下，平均时间（ Avg）列需要我们特别注意。

最后一列 StDev 提供了数据包在每个主机的标准偏差。如果标准偏差越高，说明数据包在这个节点的延时越不相同。标准偏差会让您了解到平均延时是否是真的延时时间的中心点，或者测量数据受到某些问题的干扰。

例如，如果标准偏差很大，说明数据包的延迟是不确定的。一些数据包延迟很小（例如：25ms），另一些数据包延迟很大（例如：350ms）。当10个数据包全部发出后，得到的平均延迟可能是正常的，但是平均延迟是不能很好的反应实际情况的。如果标准偏差很高，使用最好和最坏的延迟来确定平均延迟是一个较好的方案。

在大多数情况下，您可以把 MTR 的输出分成三大块。根据配置，第二或第三跳一般都是您的本地 ISP，倒数第二或第三跳一般为您目的主机的ISP。中间的节点是数据包经过的路由器。

当分析 MTR 的输出时，您需要注意两点：loss 和 latency。

网络丢包

如果在任何一跳上看到 loss 的百分比，这就说明这一跳上可能有问题了。当然，很多服务提供商人为限制 ICMP 发送的速率，这也会导致此问题。那么如何才能指定是人为的限制 ICMP 传输还是确定有丢包的现象？此时需要查看下一跳。如果下一跳没有丢包现象，说明上一条是人为限制的。如下示例：

人为限制MTR丢包

在此例中，第4跳发生了丢包现象，但是接下来几条都没任何丢包现象，说明第二跳的丢包是人为限制的。如果在接下来的几条中都有丢包，那就可能是第二跳有问题了。请记住，ICMP 包的速率限制和丢失可能会同时发生。

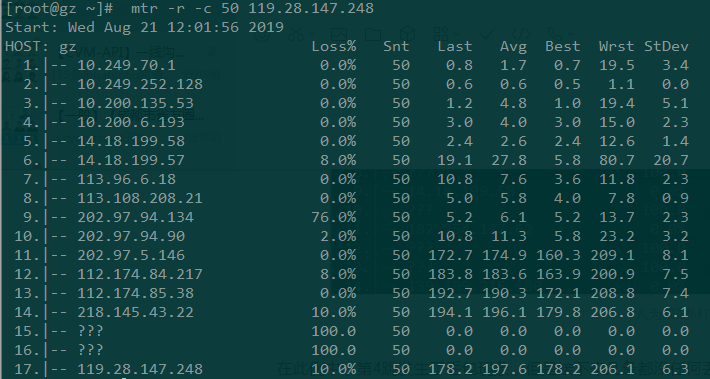

MTR丢包截图

从上面的图中，您可以看从第13跳和第17跳都有 10% 的丢包率，从接下来的几跳都有丢包现象，但是最后15,16跳都是100%的丢包率，我们可以猜测到100%的丢包率除了网络糟糕的原因之前还有人为限制 ICMP。所以，当我们看到不同的丢包率时，通常要以最后几跳为准。

还有很多时候问题是在数据包返回途中发生的。数据包可以成功的到达目的主机，但是返回过程中遇到“困难”了。所以，当问题发生后，我们通常需要收集反方向的 MTR 报告。

此外，互联网设施的维护或短暂的网络拥挤可能会带来短暂的丢包率，当出现短暂的10%丢包率时候，不必担心，应用层的程序会弥补这点损失。

网络延迟

除了可以通过MTR报告查看丢包率，我们也还可以看到本地到目的之间的时延。因为是不通的位置，延迟通常会随着条数的增加而增加。所以，延迟通常取决于节点之间的物理距离和线路质量。

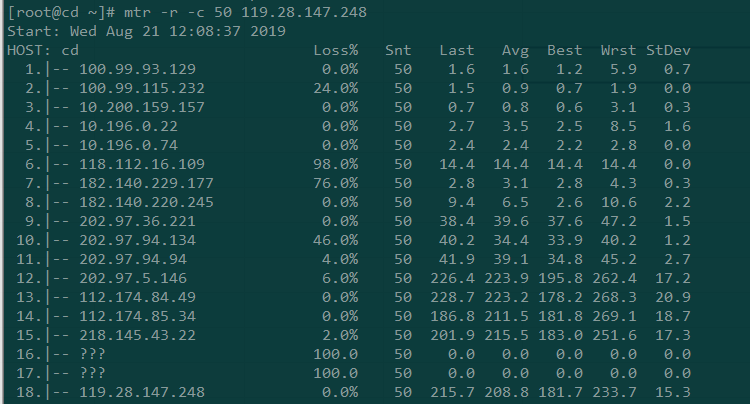

MTR查看网络延迟

从上面的MTR报告截图中，我们可以看到从第11跳到12跳的延迟猛增，直接导致了后面的延迟也很大，一般有可能是11跳到12跳属于不通地域，物理距离导致时延猛增，也有可能是第12条的路由器配置不当，或者是线路拥塞。需要具体问题进行具体的分析。

然而，高延迟并不一定意味着当前路由器有问题。延迟很大的原因也有可能是在返回过程中引发的。从这份报告的截图看不到返回的路径，返回的路径可能是完全不同的线路，所以一般需要进行双向MTR测试。

注：ICMP 速率限制也可能会增加延迟，但是一般可以查看最后一条的时间延迟来判断是否是上述情况。

根据MTR结果解决网络问题

MTR 报告显示的路由问题大都是暂时性的。很多问题在24小时内都被解决了。大多数情况下，如果您发现了路由问题，ISP 提供商已经监视到并且正在解决中了。当您经历网络问题后，可以选择提醒您的 ISP 提供商。当联系您的提供商时，需要发送一下 MTR 报告和相关的数据。没有有用的数据，提供商是没有办法去解决问题的。

然而大多数情况下，路由问题是比较少见的。比较常见的是因为物理距离太长，或者上网高峰，导致网络变的很慢。尤其是跨越大西洋和太平洋的时候，网络有时候会变的很慢。这种情况下，建议就近接入客户的节点。
