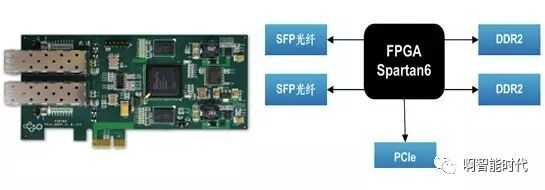

1、板卡概述
　 板卡采用xilinx Spartan6系列芯片，支持 PCI Express Base Specification 1.1 x1。内含丰富的逻辑资源和存储单元，板卡FPGA外接双片32M*16bit DDR2缓存器，支持乒乓操作。PCI Express接口最大支持Master DMA操作，测试最大200MB/s速率传输。




2、技术参数
　　PCI　Express：Base Specification 1.1 x1，理论速度可达2.5Gbps。
　　板卡FPGA：型号 XC6SLX45T-FG484，2,088Kb Block RAM Blocks，两个MCB存储控制器，358可用IO。
　　DDR2：型号 MT47H32M16HR-37EL。
　　光纤接口：支持2.5Gbps 光纤 SFP模块。

3、软件功能
　　支持 DDR2，PCIe 接口、光纤接口程序测试；客户自行开发window XP ，Linux驱动，客户端应用程序，或者乙方进行项目开发。

4、物理特征
　　PCI Express半长板，无风扇散热。

5、供电要求
　　PCIe接口供电 +3.3V +12V-12V。

6、应用领域
数据采集、传输；图像数据采集

北京太速科技有限公司
在线客服：QQ:448468544
淘宝网站：www.orihard.com
联系电话：15084122580
