以太网MAC地址

MAC地址由48位二进制组成,通常分为六段,用十六进制表示,工作在数据链路层。

数据链路层功能:

链路的建立,维护与拆除

帧包装,帧传输,帧同步

帧的差错恢复

简单的流量控制

第八位为0 对于目的地址,相当于单播通信

为1,对于目的地址,相当于组播通信

前三位:生产厂家 , 后三位:网卡序列号

例 08 - 00 - 5a - e3 - 93 - 62 前二十四位是供应商标识,后二十四位:供应商对网卡的唯一编号

以太网帧格式:7部分

目的地址和源地址为MAC地址,各占6字节 ,2字节类型:0800代表IP协议,0806代表ARP协议

交换机的工作原理:5步骤

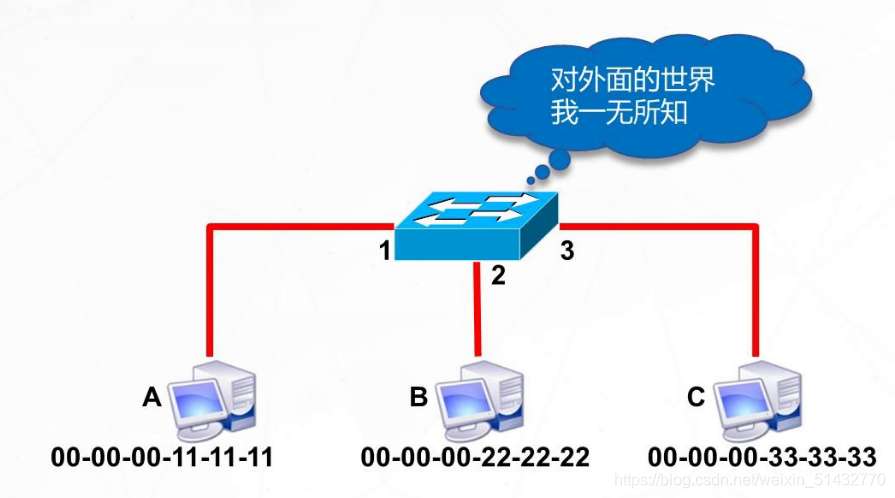

初始状态:

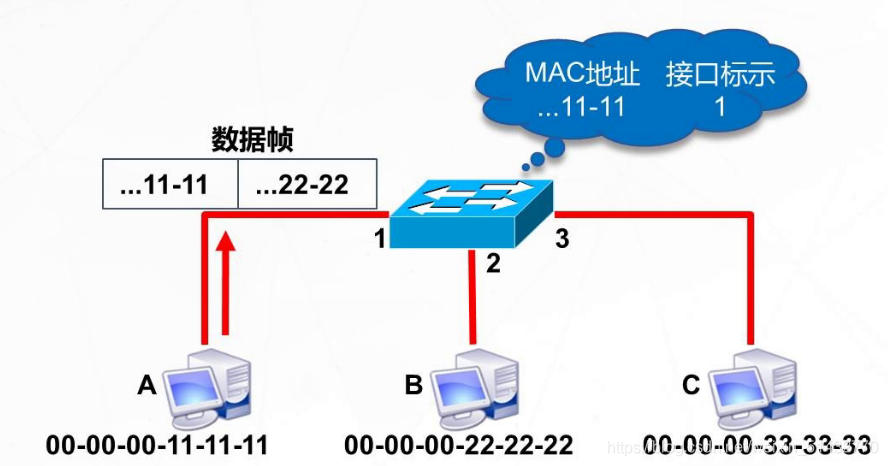

MAC地址学习

广播未知数据帧:

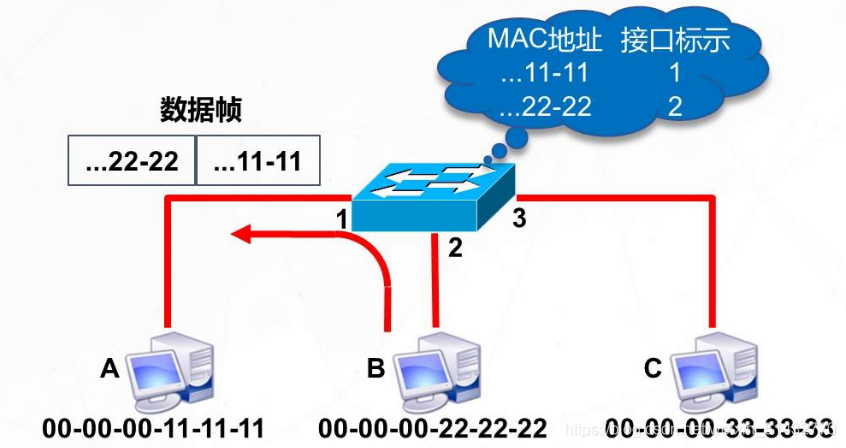

接收方回应:

交换机实现单播通信:

比如这是一台新的交换机,我们接上网络,接上电脑,这时候A要找B,这时A发出一个数据帧,里面有源MAC地址和目的MAC地址,交换机接收到数据帧,先将A的MAC地址进行记录和对应上自己的接口,学习到交换机的MAC地址表里,之后交换机会广播未知MAC地址,B接收到后进行回应,先经过交换机,交换机再学习记录B的MAC地址和对应的接口,再连接上A,这时交换机已经记住A和B的MAC地址与对应接口,之后A和B两机之间实现单播通信。

交换机MAC地址表生命周期默认300s,达到生命周期后交换机将会MAC地址表进行老化,刷新。

交换机以太网接口的工作模式

单工 例:话筒 喇叭

两个数据站之间只能沿单一方向传输数据

半双工 例:对讲机

两个数据站之间可用双向传输,但不能同时进行

全双工 例:电话

两个数据站之间可双向且同时进行数据传输 既收又发

交换机以太网接口速率

接口连接时进行协商

协商失败则无法正常通信

交换机基本命令

用户视图模式<Huawei>切换至系统视图模式【Huawei】

<Huawei>system-view

1.历史命令查询

【Huawei】display history-command

2.配置主机名

<Huawei>system-view

【Huawei】sysname Router1

3.状态信息查询

<Huawei>display version            查看VRP版本

<Huawei>display user                查看用户终端信息

4.进入接口模式并查看信息

<Huawei>sys

【Huawei】int g0/0/0

【Huawei-GigabitEthernet0/0/0】dis this               查看当前视图下的配置信息

5.配置文件管理命令

【Huawei】display saved-configuration                 查看设备保存的信息

【Huawei】display current-configuration               查看设备当前配置的信息

<Huawei>reset saved-configuration                       擦除存储设备中的配置文件

<Huawei>compare configuration                            比较当前配置信息于存储设备中的保存文件是否一致

6.关闭华为的信息提示中心

【Huawei】undo info-center enable

<Huawei>undo terminal monitor

7.永不超时

【Huawe】]user-interface console 0

【Huawei-ui console0】idle-timeout 0 0

8.配置双工及速率命令

<Huawei>sys

【Huawei】int g0/0/

【SW1-Ethernet0/0/1】undo negotiation auto           关闭自动协商

【SW1-Ethernet0/0/1】speed 100                            调至速率100m

【SW1-Ethernet0/0/1】duplex full                             调至全双工模式, 解释:full:Full-Duplex(全双工模式)

half:Half-Duplex(半双工模式)

9.保存配置

<Huawei>save

10.设置远程登陆密码

【Huawei】user-interface vty 0 4                  0是初始值,4是结束值.表示可同时打开5个绘画进入交换机去配置命令

【Huawei-ui-vty0-4】authrntication-mode-password

【Huawei-ui-vty0-4】set authentication password simple 222

【Huawei-ui-vty0-4】user privilege level 3

【Huawei-ui-vty0-4】dis this
