原文来自CodeProject，主要介绍如何创建自定义的Panel，如同Grid和StackPanel。

1） Introduction

文中介绍了两种Panel：FishPanel（鱼眼面板，点击时当前面板变大，其它面板变小，但整体宽度不变），FanPanel（帆面板，不知如何翻译比较贴切，就这样吧；子面板位置，大小都可以改变，同样整体宽度不变）。

2）Using the Code

最低版本VS2005，.Net 3.0;

3）Writing a custom panel

创建自定义的窗体，需要从System.Windows.Controls.Panel派生新类，然后重写：MeasureOverride和LayoutOverride。在计算阶段，调用者可以确认它需要多大的空间；也帮助我们确认子控件的大小；接下来就是把最终的大小参数传递到ArrangeOverride方法；每次我们队Layout有改变时，上面的两步操作会重复发生的。

protected override Size MeasureOverride(Size availableSize)
{
    Size idealSize = new Size(0, 0);

    // Allow children as much room as they want - then scale them
    Size size = new Size(Double.PositiveInfinity, Double.PositiveInfinity);
    foreach (UIElement child in Children)
    {
        child.Measure(size);
        idealSize.Width += child.DesiredSize.Width;
        idealSize.Height = Math.Max(idealSize.Height,
                           child.DesiredSize.Height);
    }

    // EID calls us with infinity, but framework
    // doesn't like us to return infinity
    if (double.IsInfinity(availableSize.Height) ||
        double.IsInfinity(availableSize.Width))
        return idealSize;
    else
        return availableSize;
}

在MeasureOverride中，让子控件来决定我们所需的空间大小，这是通过属性Child.DesiredSize来获得的；接下来就是调整比例大小，使其适应整个窗体。

protected override Size ArrangeOverride(Size finalSize)
{
    if (this.Children == null || this.Children.Count == 0)
        return finalSize;

    ourSize = finalSize;
    totalWidth = 0;

    foreach (UIElement child in this.Children)
    {
        // If this is the first time
        // we've seen this child, add our transforms
        if (child.RenderTransform as TransformGroup == null)
        {
            child.RenderTransformOrigin = new Point(0, 0.5);
            TransformGroup group = new TransformGroup();
            child.RenderTransform = group;
            group.Children.Add(new ScaleTransform());
            group.Children.Add(new TranslateTransform());
            //group.Children.Add(new RotateTransform());
        }

        child.Arrange(new Rect(0, 0, child.DesiredSize.Width,
                      child.DesiredSize.Height));

        totalWidth += child.DesiredSize.Width;
    }

    AnimateAll();

    return finalSize;
}

在ArrangeOverride中，添加了比例计算，对每一个子控件都做变换，再统计总宽度；可以实现不同子控件变为相同宽度，或选择同样比例变成不同宽度，这是通过属性ScaleToFit来实现（代码中没看到？）。现在，我们只是把控件放在（0,0）处，接下来就是使用RenderTransoforms来移动控件。

鱼眼面板：设置3个子控件比其它的都大，所选哪3个控件是取决于当前鼠标的位置，其它的控件会填充余下的空间；

范面板：对子控件的旋转，缩放，平移来使控件以这三种方式排列：堆叠(stacked up)，爆炸(exploded)，包裹(wrap)

无论是鱼眼面板还是范面板，核心的处理过程都在AnimateAll(),可以查看它们的源代码。

4）Points of interest

无法在设计时直接以ItemControl方式显示，我们不能只指定一个名字就行，这是由于这两个控件只是一个模板，并不是真正的控件。作者想到了一个方法是：与Loaded事件相关联，然后把Sender转化为相关的面板模式。

为了演示界面效果，由于使用XPath和Binding不是很方便，作者使用了XmlDataProvider来加载所有图像。可在项目中先单独加载图像到一个Images文件夹，在TestData.xaml中我们看到：

<XmlDataProvider x:Key="Things" XPath="Things/Thing">
 <x:XData>
  <Things xmlns="">
    <Thing Image="Aquarium.jpg"/>
    <Thing Image="Ascent.jpg"/>
    <Thing Image="Autumn.jpg"/>
    <Thing Image="Crystal.jpg"/>
    <Thing Image="DaVinci.jpg"/>
    <Thing Image="Follow.jpg"/>
    <Thing Image="Friend.jpg"/>
    <Thing Image="Home.jpg"/>
    <Thing Image="Moon flower.jpg"/>
  </Things>
 </x:XData>
</XmlDataProvider>

在App.xaml中引用这些资源，使它们在整个项目中都可见。

<ResourceDictionary>
      <ResourceDictionary.MergedDictionaries>

        <ResourceDictionary Source="Resources/TestData.xaml" />

      </ResourceDictionary.MergedDictionaries>
      <local:ImagePathConverter x:Key="ImagePathConverter" />
</ResourceDictionary>

5）FishEye Panel Demo

5.1）设置界面背景色：

<Window.Background>
    <ImageBrush ImageSource="Images/Azul.jpg" />
</Window.Background>

5.2）设置7行：

<Grid>
    <Grid.RowDefinitions>
      <RowDefinition Height="*"/>
      <RowDefinition Height="2*"/>
      <RowDefinition Height="*"/>
      <RowDefinition Height="2*"/>
      <RowDefinition Height="*"/>
      <RowDefinition Height="2*"/>
      <RowDefinition Height="*"/>
    </Grid.RowDefinitions>
 </Grid>

5.3）设置第二行：

<Border CornerRadius="10" Background="#99ffffff" Grid.Row="1">
      <ItemsControl DataContext="{Binding Source={StaticResource Things}}" ItemsSource="{Binding}" Margin="0">
        <ItemsControl.ItemsPanel>
          <ItemsPanelTemplate>
            <local:FishEyePanel Loaded="FishEye_Loaded" Magnification="3" AnimationMilliseconds="150" ScaleToFit="true"/>
          </ItemsPanelTemplate>
        </ItemsControl.ItemsPanel>

        <ItemsControl.ItemContainerStyle>
          <Style TargetType="{x:Type ContentPresenter}">
            <Setter Property="ContentTemplate">
              <Setter.Value>
                <DataTemplate>
                  <!-- This could obviously be any XAML. In our POC we dropped in entire UI pages and used it like a Vista taskbar -->
                  <Image Source="{Binding Converter={StaticResource ImagePathConverter}, XPath=@Image}" Width="{Binding XPath=@Width}" Margin="5"/>
                </DataTemplate>
              </Setter.Value>
            </Setter>
          </Style>
        </ItemsControl.ItemContainerStyle>

      </ItemsControl>
 </Border>

上面设置了FishEyePanel的Loaded事件，及Image Source。

5.4）在主窗体cs文件中添加Loaded事件处理过程：

void FishEye_Loaded(object sender, RoutedEventArgs e)
{
      fish = (FishEyePanel)sender;
}

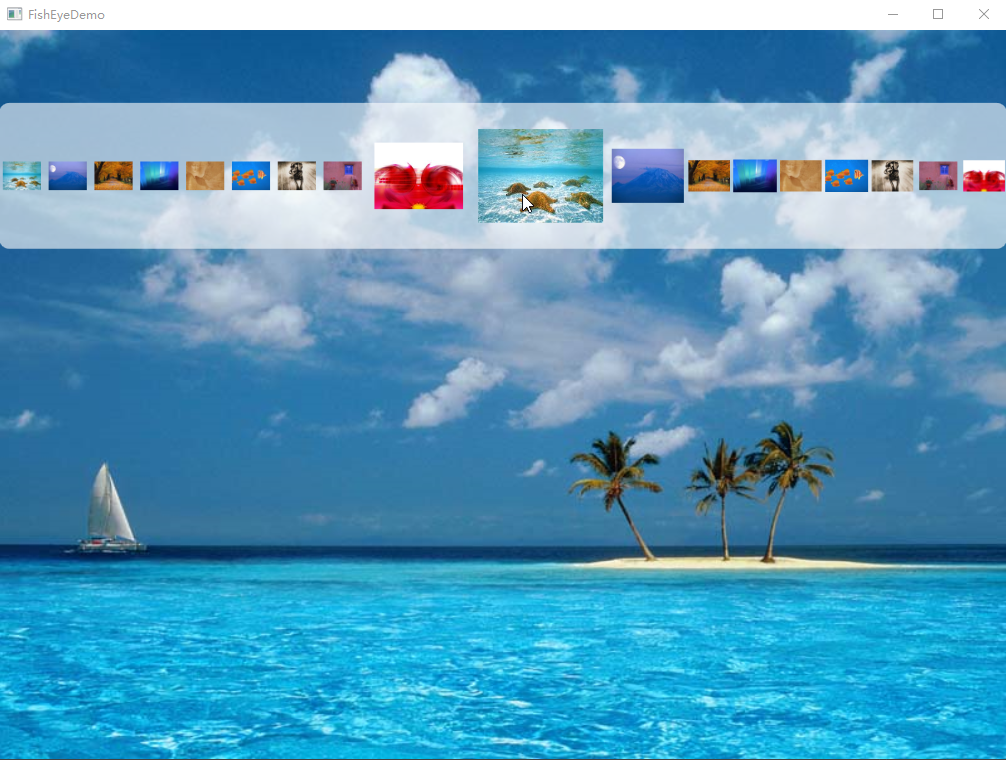

5.5）演示界面（除去了后面两行的图像显示）；点击其中的一张照片，左右的照片也一起变大，其余的照片不变；

实际上还有很多疑问，如不知如何改变图片的高度等。

附上FishEyePanel的源代码

5.6）FanPanel演示：默认状态

鼠标放在其上：

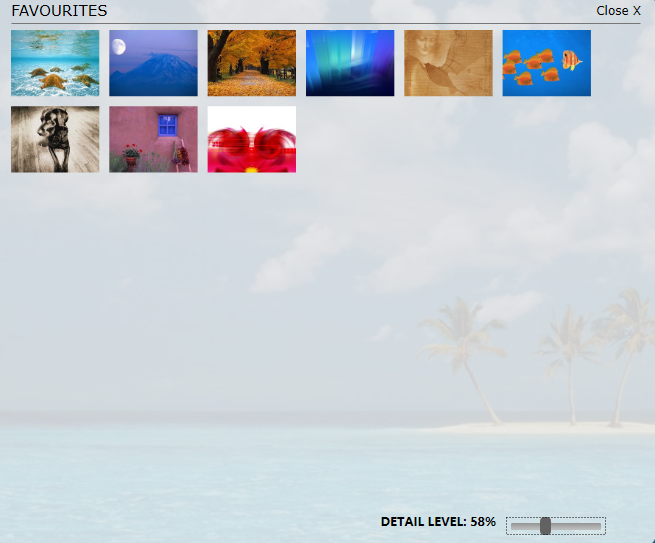

鼠标点击：

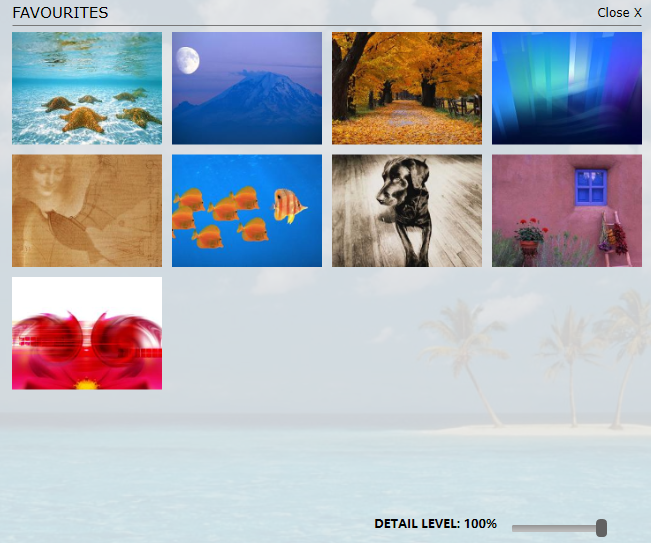

改变Detail Level值后的效果：

附上FanPanel的源代码。
