ceph mgr balancer模块执行流程与配置方案
随着OSD的更替和集群的扩缩容，PG在OSD的分布会逐渐变的不均衡，导致各OSD的实际容量使用率出现差异，集群整体使用率降低。ceph balancer模块就是通过调整权重或者upmap指定pg映射来让pg分布均匀的模块，分为upmap模式和crush-compat模式，本文基于Pacific版本，主要分析和使用upmap模式的运行流程。
balancer模块运行流程

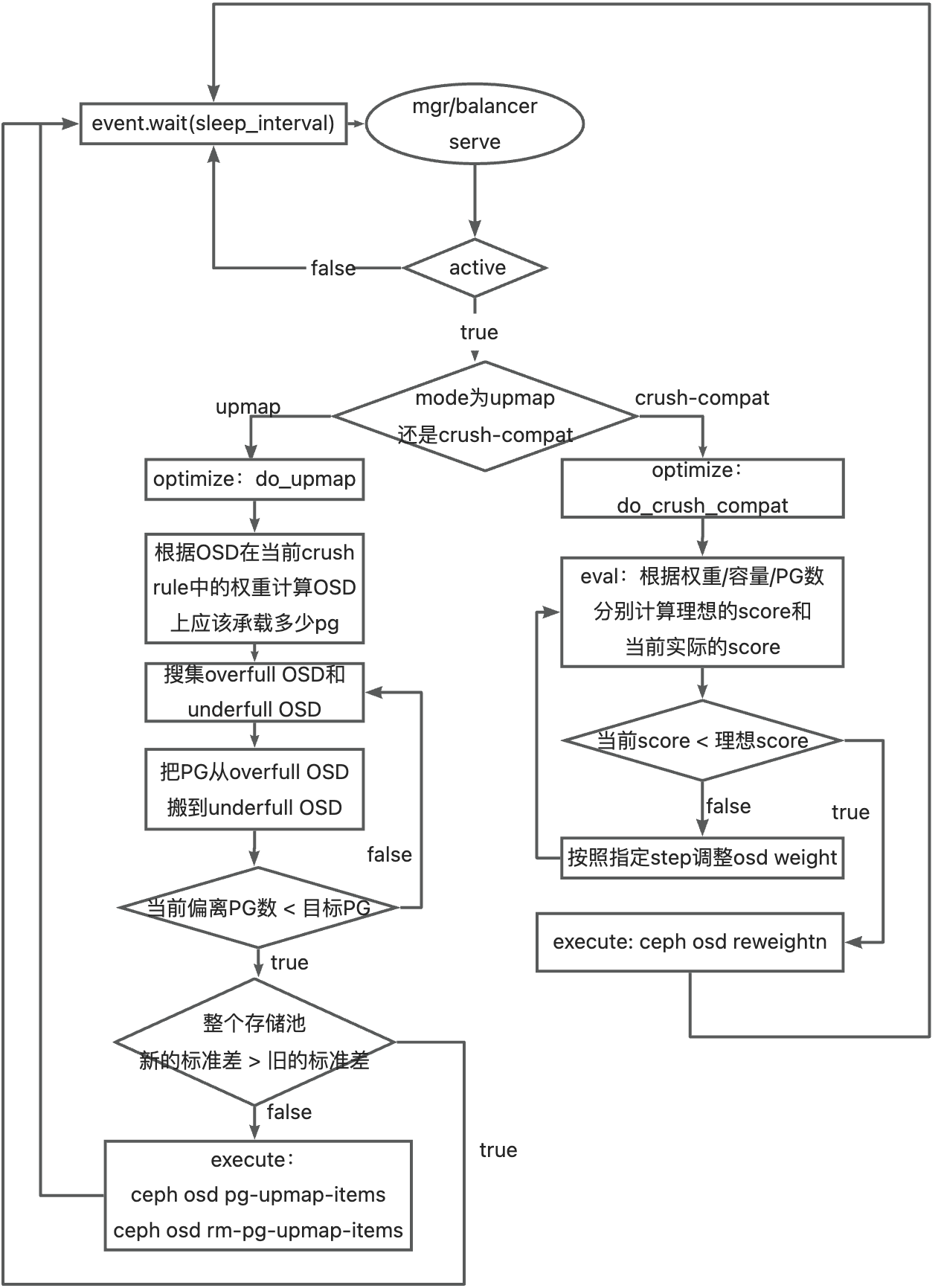

blancer模块执行流程概览：
ceph 的 balancer 分为 upmap 和 crush-compat两种模式，只能采用一种设置，对比两种模式 ：
实现方式
crush-compat 会在 crush map 中生成单独的choose_args 列表，包含调整过后的权重集，依靠该列表调整数据的分布，执行 ceph crush dump可以查看， 例如：
"choose_args": {
"-1": [
{
"bucket_id": -1,
"weight_set": [
[
0.1983489990234375,
0.1943206787109375,
0.1934051513671875
]
]
},
{
"bucket_id": -2,
"weight_set": [
[
0.1983489990234375,
0.1943206787109375,
0.1934051513671875
]
]
},
{
"bucket_id": -3,
"weight_set": [
[
0.1060638427734375,
0.09228515625
]
]
},
{
"bucket_id": -4,
"weight_set": [
[
0.1060638427734375,
0.09228515625
]
]
},
{
"bucket_id": -5,
"weight_set": [
[
0.096160888671875,
0.0981597900390625
]
]
},
{
"bucket_id": -6,
"weight_set": [
[
0.096160888671875,
0.0981597900390625
]
]
},
{
"bucket_id": -7,
"weight_set": [
[
0.0999908447265625,
0.093414306640625
]
]
},
{
"bucket_id": -8,
"weight_set": [
[
0.0999908447265625,
0.093414306640625
]
]
}
]
}
upmap 模式会在 osd map 中生成 pg 的映射关系，例如第一条表示，将 PG 3.1e 从 OSD5 迁移到 OSD2 上：
pg_upmap_items 3.1e [5,2]
pg_upmap_items 3.27 [4,0]
pg_upmap_items 3.28 [5,2]
pg_upmap_items 3.29 [5,2]
pg_upmap_items 3.33 [5,2]
pg_upmap_items 3.3e [5,2]
版本
- crush-compat 模式兼容所有版本的客户端，客户端来请求OSDMap和CRUSH map，会使用choose_args结构（balancer调整后生成）中的权重。
- upmap 模式不支持 L 版本以下的客户端。
影响范围
crush-compat 模式根据权重控制 OSD 分布，集群会根据该规则对 PG 做重映射，无法控制影响的 PG 范围。
upmap 根据用户设置的可容忍最大 PG 偏离数和每周期最多可以调整多少个 PG 来控制 PG 重映射影响的范围。
upmap 运行流程

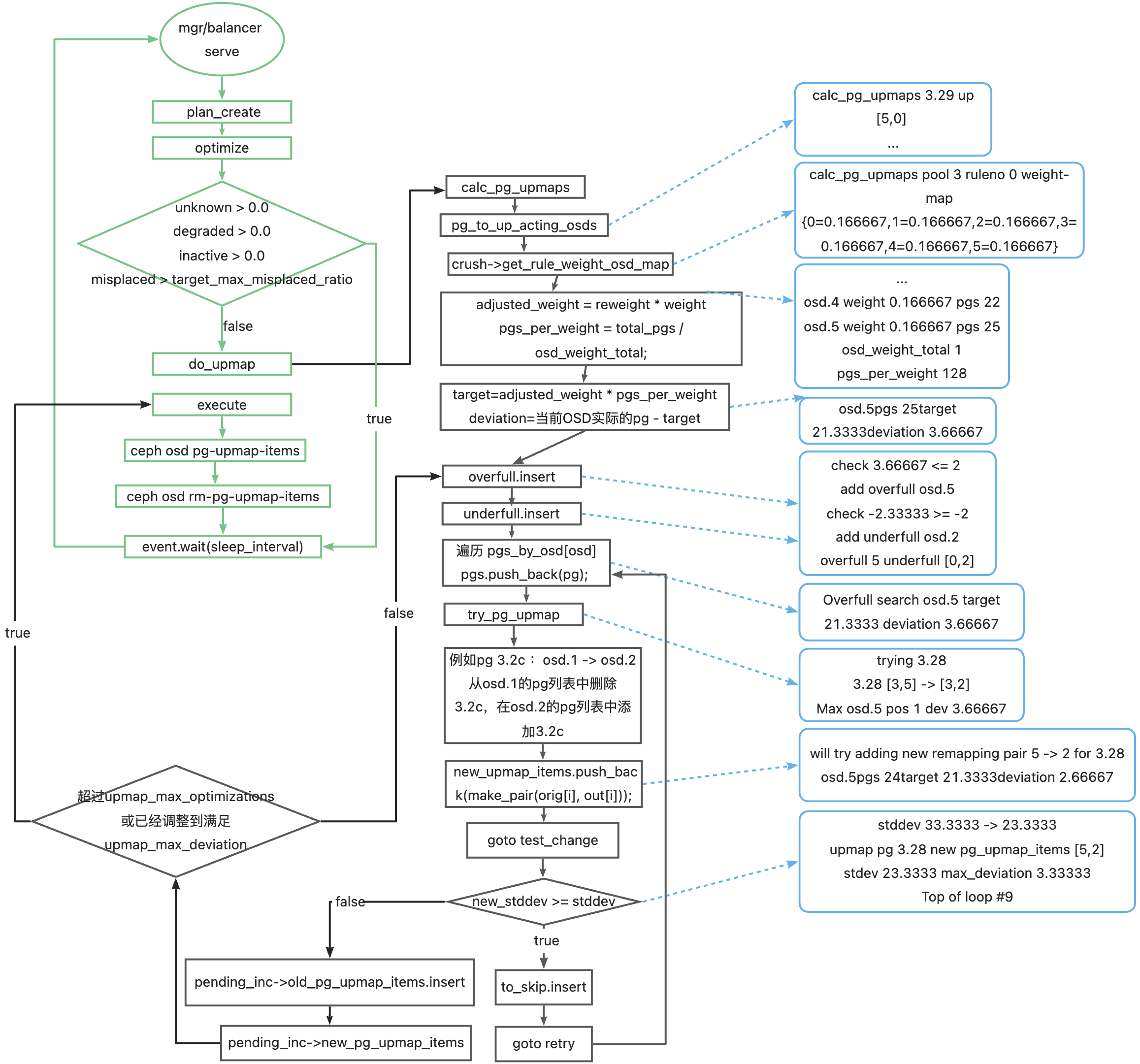

打开 OSD 日志 ceph tell mgr.* config set debug_osd 30/30，对比 upmap 执行代码流程进行分析，绿色为mgr python模块，蓝色为日志打印。
图中的流程表示：在双副本存储池下，把 pg 3.28 的 up_set 从 [3,5] 改为 [3,2]，即把 pg 3.28 从 osd.5 移到 osd.2。
参数
时间参数
mgr/balancer/begin_time: 开始的时间，格式为HM，例如 0000 mgr/balancer/end_time：结束时间，格式为HM，例如 0100 mgr/balancer/begin_weekday：拜几开始，可取值1、2、3、4、5、6、7，例如 2
mgr/balancer/end_weekday：礼拜几结束，可取值1、2、3、4、5、6、7，例如 7
mgr/balancer/sleep_interval：balancer休眠多少秒后执行调整操作，例如 180
upmap 关联的控制参数
mgr/balancer/active：是否启用balancer模块，true/false，例如 true
mgr/balancer/mode：balancer模式，分upmap和crush-compat，例如 upmap
mgr/balancer/upmap_max_deviation：允许偏离几个OSD，例如 5 mgr/balancer/upmap_max_optimizations：每次开始balancer最多调优多少轮退出，例如 10
crush-compat 关联的控制参数
mgr/balancer/crush_compat_max_iterations：按照指定步长最多可调整多少次，例如 25 mgr/balancer/crush_compat_metrics：参与score计算的指标，例如pgs,objects,bytes mgr/balancer/crush_compat_step：权重调整的步长，控制调整的权重精确度，例如0.500000 mgr/balancer/min_score：要调整到小于等于该score才表示调整完成，例如 0.020000 mgr/balancer/mode：调整模式，例如crush-compat
配置方案
无人值守
方案说明：开启 balancer 并且打开为 upmap 模式，分别针对 id 为 2 和 3 的存储池进行优化， balancer 执行周期为每天凌晨 2:00~5:00，在 balancer 执行周期内，检测是否存储池的 OSD 之间 PG 数量差异超过 5，若超过则进行优化，如果优化计算 10 次仍然无法将差值调整到低于 5 个 PG，则 balancer 睡眠 180 秒后再尝试优化。
ceph config set mgr mgr/balancer/active true
ceph config set mgr mgr/balancer/mode upmap
ceph config set mgr mgr/balancer/begin_weekday 1
ceph config set mgr mgr/balancer/end_weekday 7
ceph config set mgr mgr/balancer/begin_time 0200
ceph config set mgr mgr/balancer/end_time 0500
ceph config set mgr mgr/balancer/sleep_interval 180
ceph config set mgr mgr/balancer/upmap_max_deviation 5
ceph config set mgr mgr/balancer/upmap_max_optimizations 10
ceph config set mgr mgr/balancer/pool_ids 2,3
注意：
- 将
mgr/balancer/pool_ids设置为真实环境的 pool id - 在执行 balancer 的期间不要做性能测试，PG backfill 会占用额外的资源
人工判断
可以选择关闭 balancer，由管理人员判断是否要进行均衡，随着 OSD 的更替，集群的扩缩容，PG 数量会变得不均衡，比如容量的使用率偏差超过了 20%，可以由管理员选择时间开启 balancer，设置指定的时间段。
观察哪个 OSD 上的 PG 数量偏差最大，以此为基准，逐步降低 upmap_max_deviation，例如 osd.1 的 PG 数比该存储池中所有 OSD 的平均 pg 数多 30 个，可以调整 upmap_max_deviation为 20， 等待集群 backfill 完成后，如果不满足容量偏差的容忍程度，继续降低 upmap_max_deviation开始下一轮调整。
测试
调整前：
[root@ceph-01 ~]# ceph osd df tree
ID CLASS WEIGHT REWEIGHT SIZE RAW USE DATA OMAP META AVAIL %USE VAR PGS STATUS TYPE NAME
-1 0.58612 - 600 GiB 81 GiB 74 GiB 408 MiB 6.4 GiB 519 GiB 13.50 1.00 - root default
-3 0.19537 - 200 GiB 27 GiB 25 GiB 139 MiB 2.1 GiB 173 GiB 13.56 1.00 - host ceph-01
2 hdd 0.09769 1.00000 100 GiB 11 GiB 9.7 GiB 72 MiB 1008 MiB 89 GiB 10.76 0.80 23 up osd.2
5 hdd 0.09769 1.00000 100 GiB 16 GiB 15 GiB 67 MiB 1.1 GiB 84 GiB 16.36 1.21 31 up osd.5
-5 0.19537 - 200 GiB 30 GiB 27 GiB 92 MiB 2.8 GiB 170 GiB 15.09 1.12 - host ceph-02
1 hdd 0.09769 1.00000 100 GiB 15 GiB 13 GiB 37 MiB 1.5 GiB 85 GiB 14.84 1.10 28 up osd.1
4 hdd 0.09769 1.00000 100 GiB 15 GiB 14 GiB 55 MiB 1.3 GiB 85 GiB 15.35 1.14 29 up osd.4
-7 0.19537 - 200 GiB 24 GiB 22 GiB 177 MiB 1.6 GiB 176 GiB 11.86 0.88 - host ceph-03
0 hdd 0.09769 1.00000 100 GiB 11 GiB 9.8 GiB 107 MiB 1.1 GiB 89 GiB 10.99 0.81 25 up osd.0
3 hdd 0.09769 1.00000 100 GiB 13 GiB 12 GiB 70 MiB 501 MiB 87 GiB 12.72 0.94 27 up osd.3
TOTAL 600 GiB 81 GiB 74 GiB 408 MiB 6.4 GiB 519 GiB 13.50
MIN/MAX VAR: 0.80/1.21 STDDEV: 2.15
调整后：
[root@ceph-01 ~]# ceph osd df tree
ID CLASS WEIGHT REWEIGHT SIZE RAW USE DATA OMAP META AVAIL %USE VAR PGS STATUS TYPE NAME
-1 0.58612 - 600 GiB 82 GiB 74 GiB 408 MiB 7.0 GiB 518 GiB 13.60 1.00 - root default
-3 0.19537 - 200 GiB 27 GiB 25 GiB 139 MiB 2.3 GiB 173 GiB 13.70 1.01 - host ceph-01
2 hdd 0.09769 1.00000 100 GiB 14 GiB 13 GiB 72 MiB 1.3 GiB 86 GiB 13.93 1.02 28 up osd.2
5 hdd 0.09769 1.00000 100 GiB 13 GiB 12 GiB 67 MiB 1.1 GiB 87 GiB 13.47 0.99 26 up osd.5
-5 0.19537 - 200 GiB 28 GiB 25 GiB 92 MiB 2.8 GiB 172 GiB 14.17 1.04 - host ceph-02
1 hdd 0.09769 1.00000 100 GiB 14 GiB 13 GiB 37 MiB 1.5 GiB 86 GiB 14.23 1.05 27 up osd.1
4 hdd 0.09769 1.00000 100 GiB 14 GiB 13 GiB 55 MiB 1.3 GiB 86 GiB 14.10 1.04 27 up osd.4
-7 0.19537 - 200 GiB 26 GiB 24 GiB 177 MiB 1.8 GiB 174 GiB 12.93 0.95 - host ceph-03
0 hdd 0.09769 1.00000 100 GiB 13 GiB 12 GiB 107 MiB 1.4 GiB 87 GiB 13.14 0.97 28 up osd.0
3 hdd 0.09769 1.00000 100 GiB 13 GiB 12 GiB 70 MiB 501 MiB 87 GiB 12.72 0.94 27 up osd.3
TOTAL 600 GiB 82 GiB 74 GiB 408 MiB 7.0 GiB 518 GiB 13.60
MIN/MAX VAR: 0.94/1.05 STDDEV: 0.54
OSD 上的 PG 数量偏差已经小于等于设置的 2，CRUSH 规则没有被改变，OSD 的容量也变得均衡了。
