嵌入式必看！全志T113-i＋玄铁HiFi4核心板硬件说明资料分享

目 录

1 硬件资源

2 引脚说明（篇幅问题，暂不提供详细内容）

3 电气特性

4 机械尺寸

5 底板设计注意事项

硬件资源

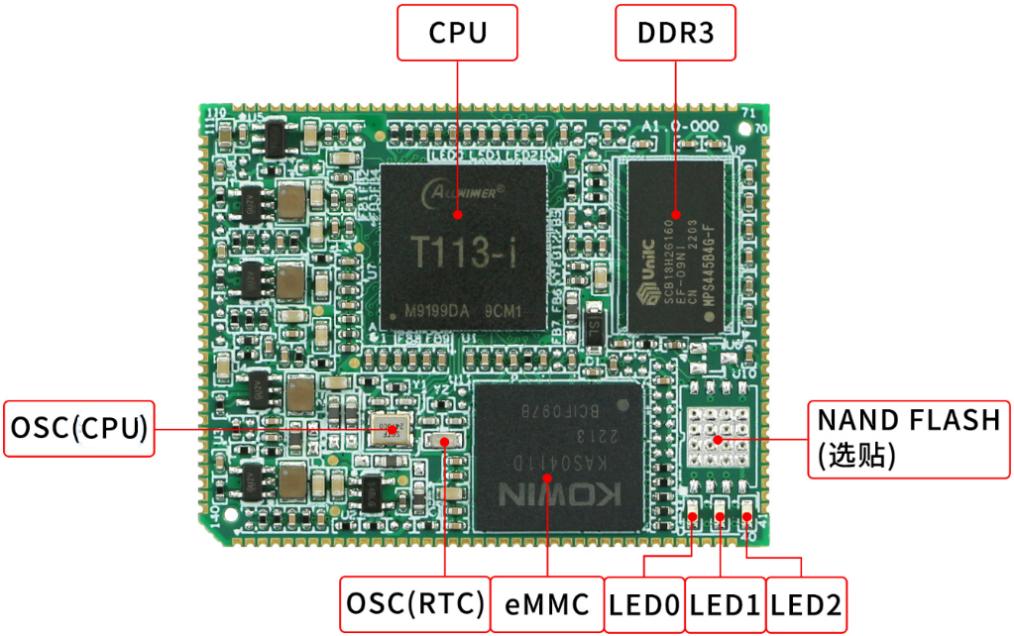

SOM-TLT113核心板板载CPU、ROM、RAM、晶振、电源、LED等硬件资源，并通过邮票孔连接方式引出IO。

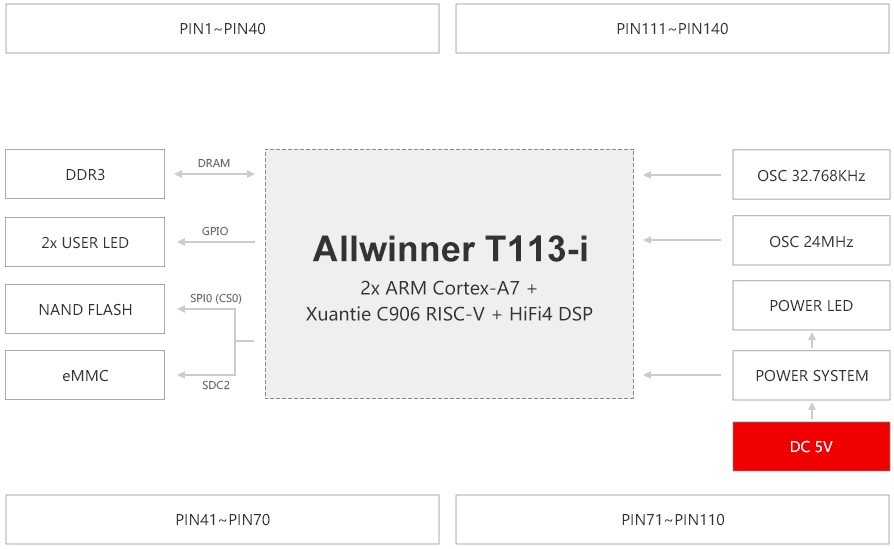

图 1 核心板硬件框图

图 2

图 3

CPU

核心板CPU型号为全志科技T113-i，LFBGA封装，工作温度为-40°C~85°C，引脚数量为337个，尺寸为13mm*13mm。

T113-i处理器架构如下：

表 1

T113-i	全志科技T113-i，22nm
	2x ARM Cortex-A7，主频高达1.2GHz
	1x HiFi4 DSP，主频高达600MHz
	1x 玄铁C906 RISC-V(64bit)，主频高达600MHz
	Decoder	H.265 MP@L5.0 up to 4K@30fps H.264 BP/MP/HP@L5.0 up to 4K@24fps MPEG-4 SP/ASP L5.0 up to 1080p@60fps MPEG-2/MPEG-1 MP/HL up to 1080p@60fps JPEG/Xvid/Sorenson Spark up to 1080p@60fps MJPEG up to 1080p@30fps
	Encoder	JPEG/MJPEG up to 1080p@60fps

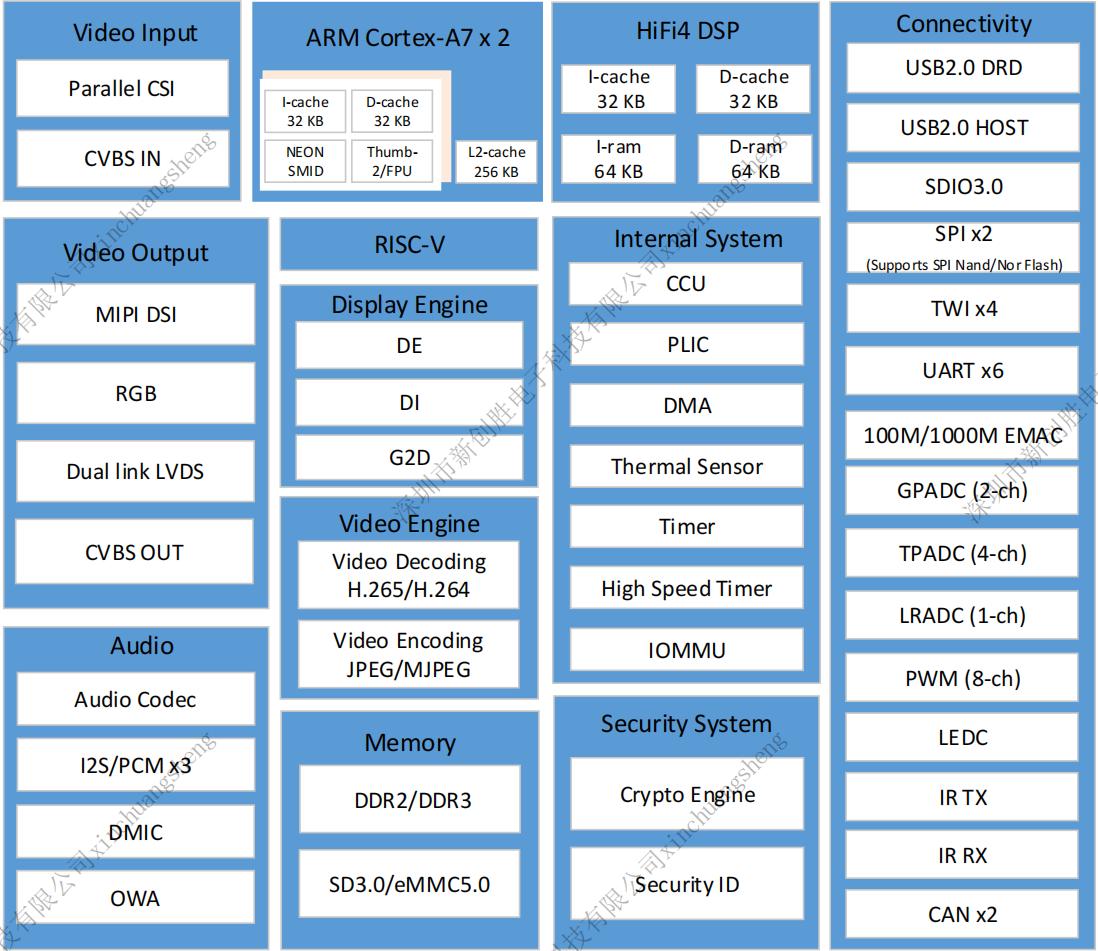

图 4 T113-i处理器功能框图

ROM

NAND FLASH

核心板通过SPI0(CS0)总线连接工业级NAND FLASH，型号兼容兆易创新（GigaDevice）公司的GD5F2GQ5UEYIG（256MByte），江波龙(Longsys)公司的F35SQA002G（256MByte）。

eMMC

核心板通过SMHC（主机控制器）连接至eMMC，使用SDC2总线，采用4bit数据线。eMMC型号为康盈(KOWIN)公司的KAS0411D(4GByte)。

备注：由于SDC2与SPI0总线存在引脚复用关系，因此核心板可选贴eMMC或NAND FLASH。

RAM

核心板通过专用SDRAM总线连接1片DDR3，采用16bit数据线。DDR3型号兼容紫光国芯(UniIC)公司的SCB15H1G160AF-13KI(128MByte)、SCB13H2G160EF-09NI(256MByte)和SCB13H4G160AF-11MI（512MByte），力积存储(ZENTEL)公司的A3T1GF40CBF-GMLI(128MByte)，以及江波龙(Longsys)公司的F60C1A0002-M69W（256MByte）和F60C1A0004-M79W(512MByte)，支持DDR3-1600工作模式(800MHz)。

晶振

核心板采用两个工业级晶振Y1和Y2。Y1晶振时钟频率为24MHz，为CPU提供系统时钟源。Y2晶振时钟频率为32.768KHz，用作CPU内部RTC使用。

电源

核心板采用分立电源供电设计，所选电源方案均满足工业级环境使用要求。电源系统设计满足系统的供电和CPU上电、掉电时序要求，采用5V直流电源供电。

LED

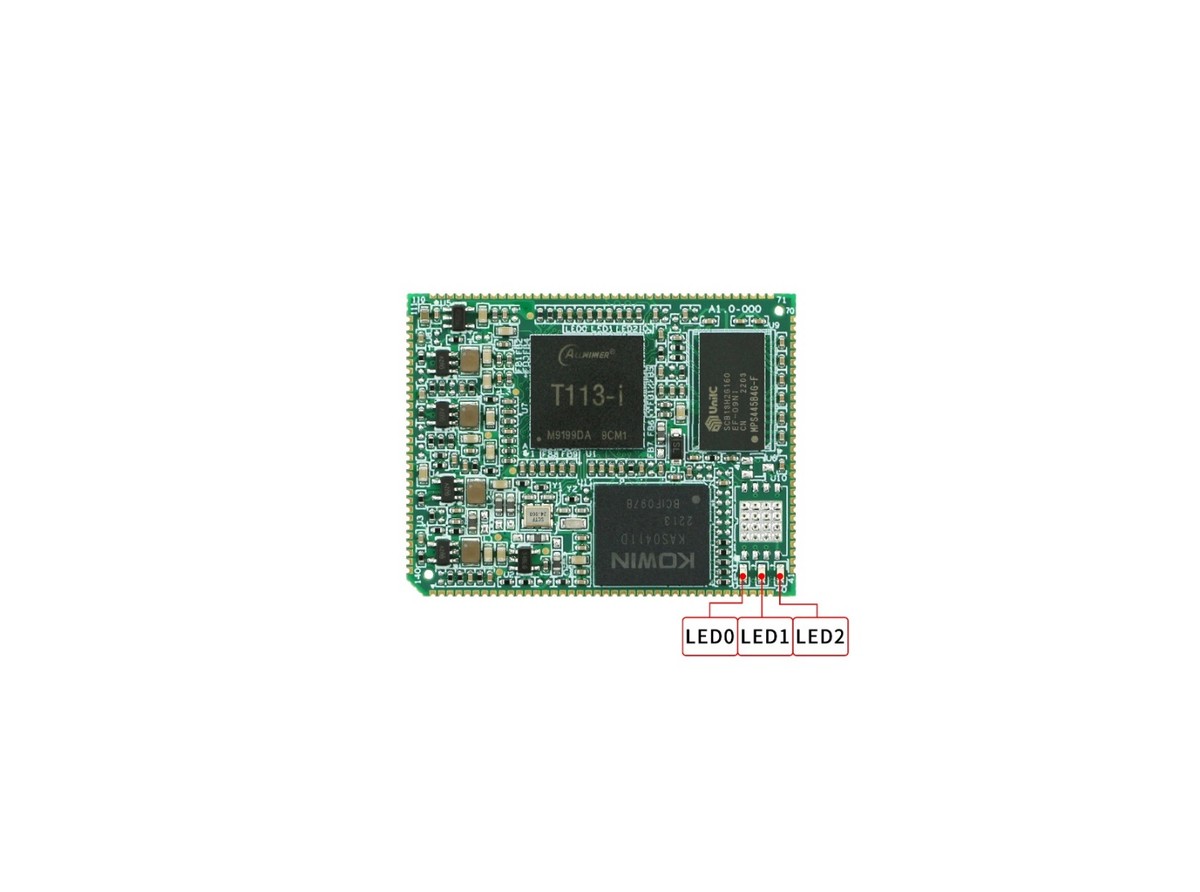

核心板板载3个LED。其中LED0为电源指示灯，系统上电后默认会点亮。LED1和LED2为用户可编程指示灯，分别对应F2/PC0和F1/PC1两个引脚，高电平点亮。

图 5

图 6

外设资源

核心板通过邮票孔引出的主要外设资源及性能参数，如下表所示。

表 2

外设资源	数量	性能参数
CSI	1	支持8位DVP并行接口传输，支持1080P@30fps；
CVBS IN	2	CVBS输入，支持NTSC和PAL制式；
CVBS OUT	1	CVBS输出，支持NTSC和PAL制式；
LVDS DISPALY	2	包含LVDS0、LVDS1输出，最高支持1080p@60fps； 备注：LVDS0、LVDS1与LCD0(RGB DISPLAY)引脚复用，同时LVDS0与MIPI DSI引脚复用；
RGB DISPALY	1	LCD0输出，最高支持1080P@60fps；
MIPI DSI	1	包含4个数据通道，最高支持1200P@60fps； 符合MIPI DSI V1.01和MIPI D-PHY V1.00；
Audio Codec	1	包含2通道DAC，采样率8KHz~192KHz； 包含3通道ADC，采样率8KHz~48KHz； 包含3路单声道MIC IN、1路立体声LINE IN、1路立体声FM IN；包含1路立体声差分LINE OUT、1路立体声H/P(Headphone) OUT；
USB DRD	1	USB2.0(USB0)，支持DRD模式； 支持高速模式(480Mbps)、全速模式(12Mbps)、低速模式(1.5Mbps)；
USB HOST	1	USB2.0(USB1)； 支持高速模式(480Mbps)、全速模式(12Mbps)、低速模式(1.5Mbps)；
SMHC	2	支持SD3.0，SDIO3.0，MMC5.0协议； SDC0：4位数据总线（推荐作为底板Micro SD功能）； SDC1：4位数据总线； SDC2：4位数据总线； 备注：核心板板载eMMC已使用SDC2，未引出至邮票孔引脚；
TWI(I2C)	4	支持标准模式(100Kbps)和高速模式(400Kbps)；
SPI	1	支持SPI模式和DBI(Display Bus Interface)模式； 支持Master Mode、Slave Mode； 每路SPI支持1个片选信号； 最高支持100MHz工作频率； 备注：核心板板载NAND FLASH已使用SPI0，未引出至邮票孔引脚；并且SPI0与SDC2存在引脚复用关系；
UART	6	支持4Mbps波特率（64MHz APB时钟）； 支持硬件或软件流控；
PWM	8	支持0~100%可调占空比，支持PWM输出、输入捕获，输出频率为0~24MHz或100MHz；
Ethernet	1	1路EMAC，支持RMII/RGMII PHY接口(10/100/1000Mbps)；
GPADC	2	12位SAR型A/D转换器，采样频率高达1MHz；
TPADC	4	12位SAR型A/D转换器，采样频率高达1MHz，支持4线电阻式触摸屏检测输入；
LRADC	1	6位A/D转换器，采样频率高达2KHz，支持保持键和通用键；
LEDC	1	支持1024个LED串行连接，LED数据传输速率高达800Kbps；
I2S/PCM	3	全双工，采样率8KHz~384KHz；
DMIC	1	最高支持8通道，采样率8KHz~48KHz；
OWA	1	One Wire Audio，兼容S/PDIF协议；
CIR	2	包含CIR TX、CIR RX，可通过红外线进行远程控制；
CAN	2	支持CAN 2.0A和CAN 2.0B协议；
JTAG	3	包含ARM、RISC-V和HiFi4 DSP JTAG；

引脚说明

引脚排列

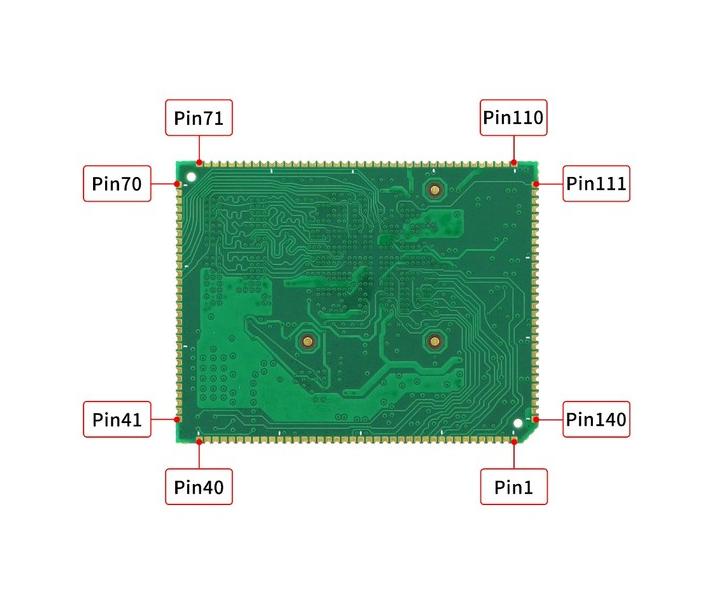

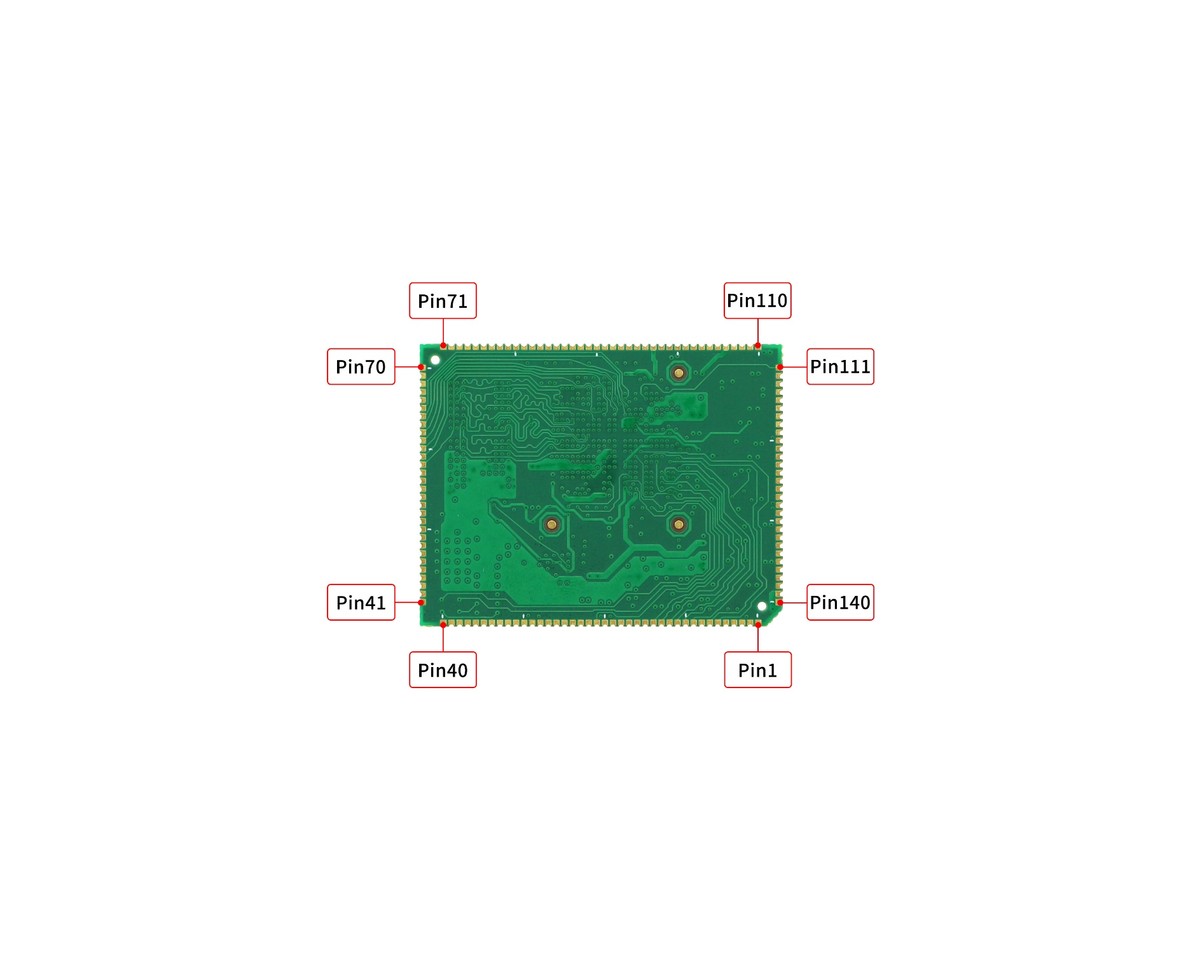

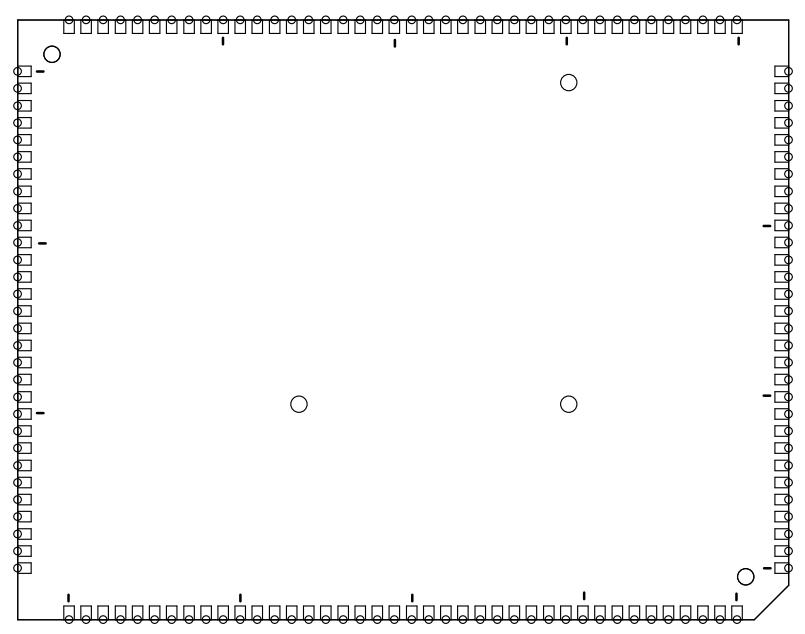

核心板邮票孔引脚采用2x 30pin + 2x 40pin，共140pin规格，引脚排列如下图所示。

图 7 核心板引脚排列示意图

电气特性

工作环境

表 10

环境参数	最小值	典型值	最大值
工作温度	-40°C	/	85°C
存储温度	-50°C	/	90°C
工作湿度	35%（无凝露）	/	75%（无凝露）
存储湿度	35%（无凝露）	/	75%（无凝露）
工作电压	/	5.0V	/

功耗测试

表 11

工作状态	电压典型值	电流典型值	功耗典型值
空闲状态	5.0V	0.12A	0.60W
满负荷状态	5.0V	0.22A	1.10W

备注：功耗基于TLT113-EVM评估板测得。测试数据与具体应用场景有关，仅供参考。

空闲状态：系统启动，评估板不接入其他外接模块，不执行程序。

满负荷状态：系统启动，评估板不接入其他外接模块，运行DDR压力读写测试程序，2个ARM Cortex-A7核心使用率约为100%。

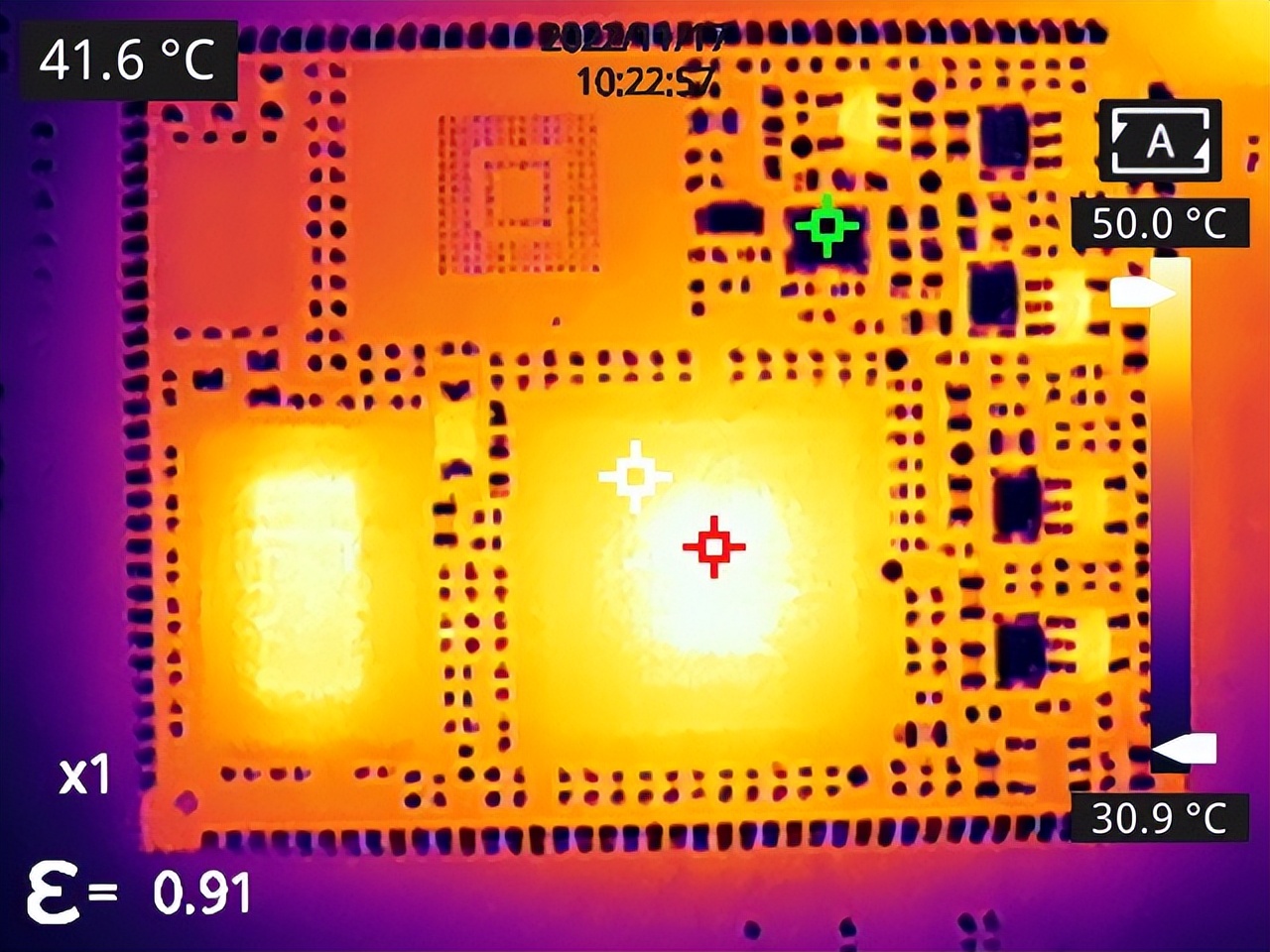

热成像图

核心板在常温环境、自然散热（不安装散热片与风扇）、满负荷状态下，稳定工作10min后，测得热成像图如下所示。

备注：不同测试条件下结果会有所差异，请参考测试结果，并根据实际情况合理选择散热方式。

图 8

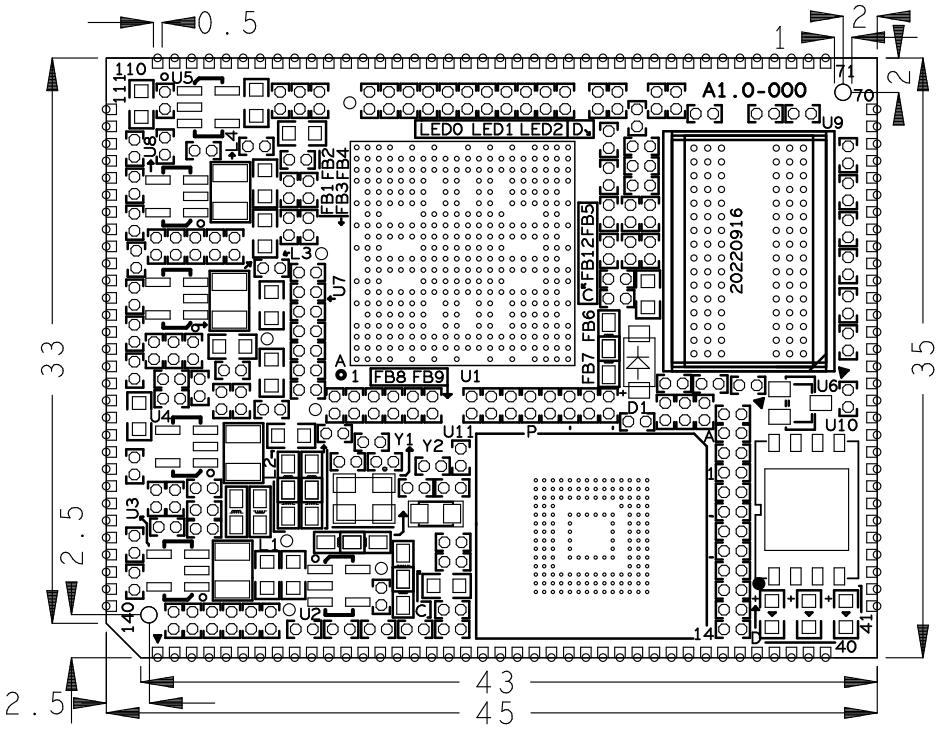

机械尺寸

核心板主要硬件相关参数如下所示，仅供参考。

表 12

PCB尺寸	35mm*45mm
PCB层数	8层
元器件最高高度	1.33mm
PCB板厚	1.6mm
重量	NAND FLASH配置：7.1g
	eMMC配置：7.3g

图 9

图 10

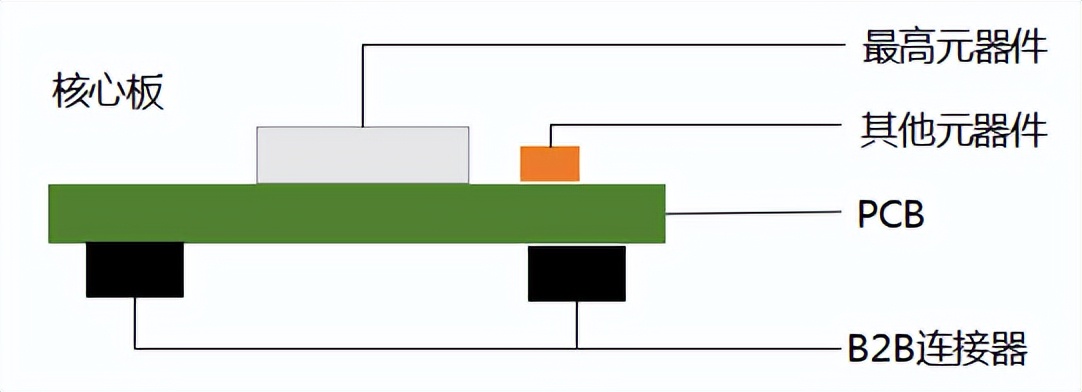

元器件最高高度：指核心板最高元器件水平面与PCB正面水平面的高度差。核心板最高元器件为CPU(U1)。

图 11

底板设计注意事项

最小系统设计

基于SOM-TLT113核心板进行底板设计时，请务必满足最小系统设计要求，具体如下。

电源设计说明

1. VDD_5V_SOM

VDD_5V_SOM为核心板的主供电输入，电源功率建议参考评估板按最大10W进行设计。

图 12

VDD_5V_SOM在核心板内部未预留总电源输入的储能大电容，底板设计时请参照评估底板原理图，在靠近邮票孔焊盘位置放置100~220uF储能大电容。

图 13

1. VDD_5V_MAIN & VDD_3V3_MAIN & VDD_1V8_MAIN

VDD_5V_MAIN、VDD_3V3_MAIN、VDD_1V8_MAIN为底板提供的外设电源。为了使VDD_5V_MAIN、VDD_3V3_MAIN、VDD_1V8_MAIN满足处理器的上电、掉电时序要求，推荐使用VDD_3V3_SOM来控制DCDC电源使能。

图 14

图 15

图 16

1. 系统启动配置

F5/PC5/BOOT_SEL1、H3/PC4/BOOT_SEL0引脚在CPU内部已默认上拉处理，并且核心板内部系统启动配置电路同时对F5/PC5/BOOT_SEL1、H3/PC4/BOOT_SEL0引脚进行设计（详情请查看引脚说明）。核心板已分别支持Micro SD、NAND FLASH和eMMC启动，评估底板无需再次设计系统启动配置电路。

图 17

系统复位信号

1. M2/RESETn

M2/RESETn为CPU的复位输入、输出引脚，可通过按键复位CPU，或CPU输出控制外设接口的复位。

备注：M2/RESETn复位输出信号在VDD_5V_SOM电源输入92.5ms后将拉高至高电平，若底板外设使用M2/RESETn作为系统复位信号，请注意电源上电时序设计。

1. A18/FEL

A18/FEL为CPU固件强制烧录引脚，硬件系统未上电时将A18/FEL接地，上电后再将A18/FEL释放，则系统进入固件升级模式（通过USB0）。

其他设计注意事项

保留Micro SD卡接口

评估底板通过SDC0总线引出Micro SD接口，主要用于调试过程中使用Linux系统启动卡来启动系统，或批量生产时可基于Micro SD卡快速固化系统至NAND FLASH或eMMC，底板设计时建议保留此外设接口。

保留UART0接口

评估底板将UART0通过CH340T芯片引至Type-C接口，作为系统调试串口使用，底板设计时建议保留UART0作为系统调试串口。
